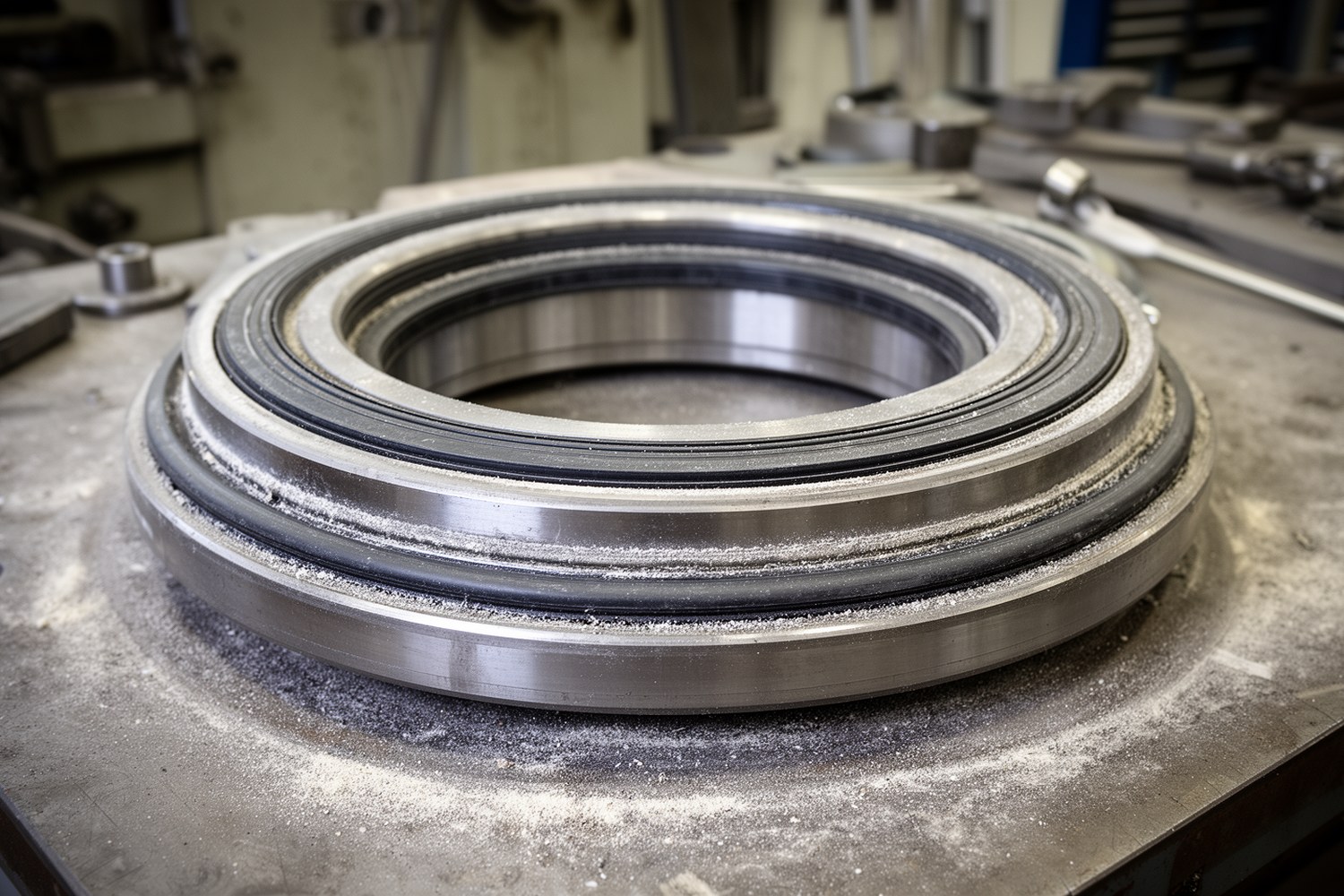

Опорно-поворотное устройство (ОПУ) представляет собой крупногабаритный поворотный подшипниковый узел, который воспринимает осевые, радиальные и моментные нагрузки и обеспечивает вращение платформы, стрелы, башни или другого рабочего органа. В пылевой среде уплотнения ОПУ защищают дорожки качения, тела качения и смазочную полость от абразива, влаги и загрязнений. Если пыль попадает внутрь, смазка превращается в абразивную пасту, растёт износ дорожек, ухудшается плавность вращения и повышается риск преждевременного отказа узла.
- Выбор уплотнений ОПУ для пылевой среды начинается с анализа самой пыли: абразивности, размера частиц, влажности, липкости и химической активности.
- Уплотнения для опорно-поворотных устройств должны защищать от внешней пыли и загрязнения смазочной полости.
- Контактные манжеты хорошо перекрывают прямой путь пыли, но изнашиваются и создают дополнительное трение.
- Лабиринтные и щелевые уплотнения почти не изнашиваются, но требуют точной геометрии зазоров и регулярной очистки.
- В тяжёлых условиях обычно используют комбинированную защиту ОПУ от пыли: внешний бесконтактный барьер и внутреннее контактное уплотнение.
Что защищают уплотнения ОПУ
Уплотнительная система ОПУ работает на границе между внешней средой и внутренней смазочной полостью. Её задача не сводится к простой герметизации. Уплотнение должно ограничивать попадание твёрдых частиц, удерживать смазку в зоне дорожек качения, компенсировать небольшие биения колец и сохранять работоспособность при низкой скорости вращения, рывках и переменных нагрузках.
Для ОПУ в строительной, карьерной, портовой и промышленной технике особенно опасны мелкие абразивные частицы. Они проходят через повреждённую кромку, слишком большой зазор, забитый лабиринт или участок с нарушенной посадкой. После смешивания со смазкой частицы начинают работать как шлифовальная паста. Поэтому уплотнение и смазку рассматривают как единую защитную систему, а не как отдельные элементы.
Для выбора: пылевая среда сама по себе не определяет тип уплотнения. Нужны данные о составе пыли, влажности, температуре, скорости вращения, биении, доступности обслуживания и требованиях производителя ОПУ.

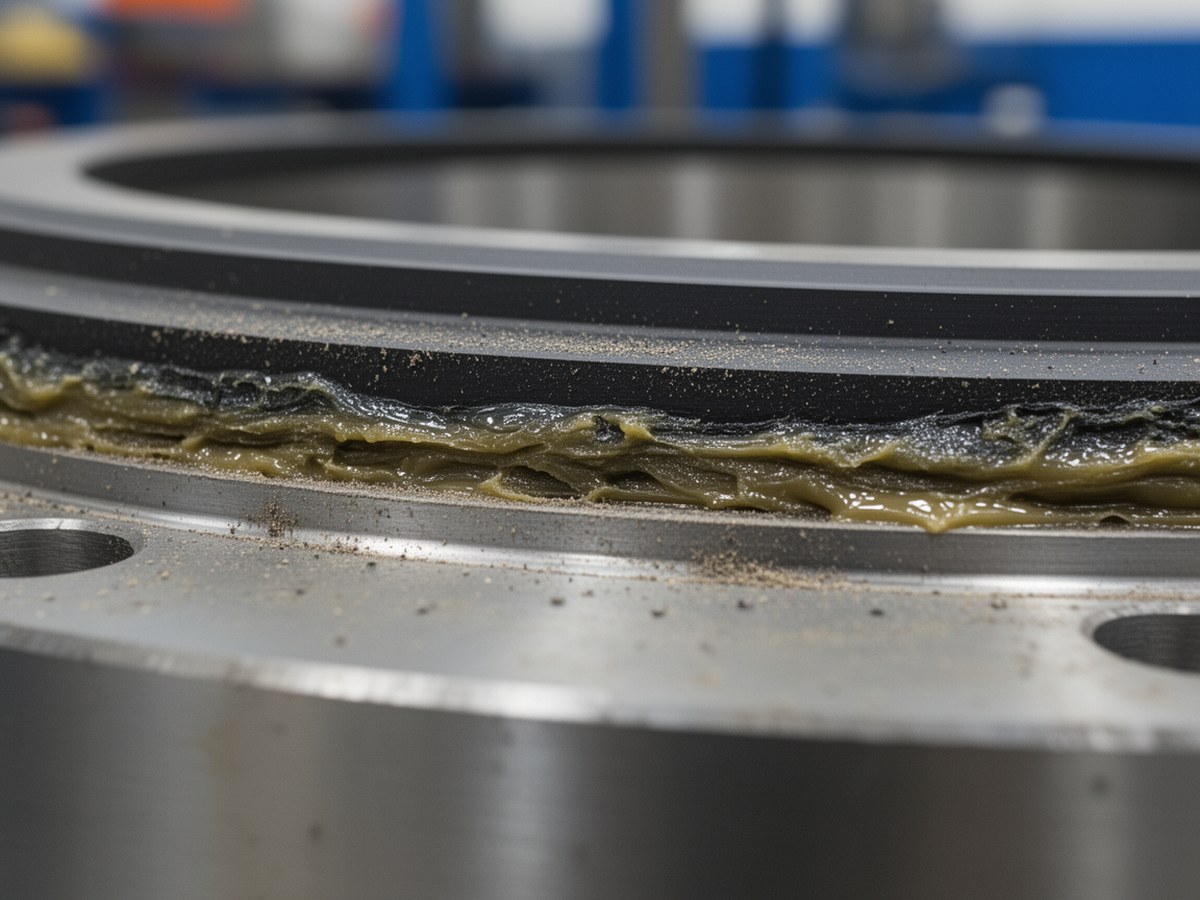

Рабочая зона уплотнения
Крупный план уместен рядом с пояснением о защите дорожек качения и смазочной полости.
Какие параметры пылевой среды учитывать
Одинаковая концентрация пыли может давать разный результат в эксплуатации. Цементная пыль слёживается и твердеет при увлажнении, кварцевый песок интенсивно изнашивает кромку, угольная пыль склонна к налипанию, а металлическая стружка может повреждать кромку механически. Поэтому сначала описывают среду, затем выбирают конструкцию.
Абразивность и размер частиц
Крупные частицы быстрее забивают щели и лабиринты, мелкие легче проникают через зазор. Кварцевая и песчаная пыль обычно требуют повышенной износостойкости материала и многоступенчатой защиты.
Влажность и налипание
Влага связывает пыль со смазкой и образует плотную пасту. Для цементной, известковой и глинистой пыли нужно предусмотреть очистку внешней зоны и не допускать накопления отложений.
Химическая активность
Пыль удобрений, извести, цемента и некоторых производств может ускорять старение эластомеров. В таких случаях проверяют химическую совместимость материала уплотнения, смазки и средств очистки.
Перепады давления и биения
Разность давлений, вибрации и радиальное биение увеличивают подсос загрязнений. Контактная кромка должна сохранять прилегание, а лабиринт должен иметь безопасный зазор без касания.
Типы уплотнений для ОПУ
В ОПУ применяют контактные, бесконтактные, щелевые, лабиринтные и комбинированные уплотнения. Щелевое уплотнение создаёт простой узкий проход между деталями. Лабиринтное уплотнение ОПУ использует несколько последовательно расположенных полостей, поворотов и гребней, поэтому путь пыли становится длиннее и сложнее. На практике щелевой участок может быть частью лабиринта, но эти схемы не стоит считать одинаковыми.
| Тип уплотнения | Принцип работы | Плюсы | Ограничения | Где уместно |
|---|---|---|---|---|
| Контактное манжетное | Эластичная кромка прижимается к сопряжённой поверхности | Хорошо перекрывает прямой путь пыли, удерживает смазку | Износ кромки, трение, чувствительность к перегреву и биению | Средняя и высокая запылённость при умеренной скорости вращения; манжетное уплотнение ОПУ часто используют как внутренний барьер |
| Щелевое | Защита создаётся одним или несколькими узкими зазорами без сложного извилистого пути | Низкое сопротивление вращению, простая конструкция | Ограниченная защита от мелкой пыли и перепадов давления | Низкая или средняя запылённость, крупные частицы, регулярная очистка |
| Лабиринтное | Пыль проходит через длинный путь с поворотами, карманами и несколькими ступенями | Нет постоянного трения, хороший ресурс при чистых зазорах | Забивание каналов, требовательность к геометрии и монтажу | Абразивная среда, когда нужно снизить износ контактной кромки |
| Войлочное или фетровое | Пористый материал задерживает частицы и удерживает смазку | Простота, способность работать как дополнительный пылевой барьер | Набирает загрязнение, требует контроля, плохо подходит для тяжёлого абразива | Вспомогательная защита, умеренная пыль, низкие скорости |
| Комбинированное | Последовательно работают лабиринт, щель, манжета или грязесъёмник | Лучше распределяет функции защиты, снижает нагрузку на основную кромку | Сложнее монтаж, выше требования к месту и обслуживанию | Карьеры, цементные производства, дробильные зоны, песок и угольная пыль |
Материалы уплотнений
Материал выбирают по совокупности факторов: рабочая температура, контакт со смазкой, абразивность пыли, деформации, скорость скольжения и химическая стойкость. Совместимость проверяют не только со смазкой, но и с водой, моющими составами, реагентами, технологической пылью и температурными циклами. Нельзя переносить выводы из одного узла на другой только потому, что материал имеет знакомое название.
| Материал | Сильные стороны | Ограничения | Применимость в пылевой среде |
|---|---|---|---|
| NBR | Хорошая совместимость с большинством минеральных смазок, доступность, эластичность | Ограниченная стойкость к высоким температурам и некоторым химическим средам | Общепромышленные ОПУ, умеренная пыль, нормальные температуры |
| FKM | Повышенная температурная и химическая стойкость | Выше жёсткость, чувствительность к неправильному подбору профиля | Горячие зоны, химически активная пыль, длительная работа при повышенной температуре |
| PU | Высокая износостойкость, хорошая механическая прочность | Ограничения по температуре и совместимости с некоторыми средами | Песок, кварцевая пыль, зоны с абразивным воздействием и умеренной температурой |
| PTFE | Низкое трение, высокая химическая стойкость, широкий температурный диапазон | Меньшая эластичность, требования к конструкции опоры и преднатягу | Химически сложные среды, повышенная температура, случаи, где нужно снизить трение |
| Войлок | Удержание смазки, задержание крупных частиц, простота | Накопление пыли, старение, зависимость от пропитки и обслуживания | Дополнительный барьер, не основной элемент защиты в тяжёлой абразивной среде |
| Композиты | Можно сочетать износостойкость, низкое трение и химическую стойкость | Подбор зависит от конкретного состава и рекомендаций производителя | Специальные условия: высокая абразивность, температура, деформации или ограниченная смазка |
Выбор уплотнения под условия эксплуатации
Практический выбор начинается с описания риска: какая пыль находится снаружи, насколько она проникающая, есть ли вода, как часто узел обслуживается и допустим ли рост момента сопротивления. Для медленно вращающихся ОПУ контактная манжета часто допустима, но при больших диаметрах линейная скорость на кромке может быть выше, чем кажется по частоте вращения.
| Среда | Риски | Предпочтительная схема | Комментарии |
|---|---|---|---|
| Цементная пыль | Мелкие частицы, слёживание, твердение при влаге, щелочная активность | Комбинированная защита: внешний лабиринт и внутренняя манжета из совместимого материала | Нужна регулярная очистка внешней зоны, иначе отложения могут повредить кромку |
| Песок и кварцевая пыль | Высокая абразивность, ускоренный износ контактной кромки | Лабиринт как первая ступень, износостойкая манжета или PU-элемент как вторая ступень | Важно контролировать зазор и биение, чтобы не получить подсос через неплотный участок |
| Угольная пыль | Мелкая фракция, налипание, загрязнение смазки ОПУ | Лабиринтно-манжетная схема, возможен дополнительный грязесъёмный элемент | Интервалы смазки корректируют по фактическому состоянию смазки |
| Металлическая стружка | Острые частицы, риск пореза кромки и заклинивания в зазоре | Защитный экран или лабиринт перед основным уплотнением, стойкая контактная кромка | Нужно исключить прямой удар стружки по рабочей кромке |
Если ОПУ работает в зоне мойки, осадков или перепадов температуры, пыль и воду рассматривают совместно. Влажная пыль быстрее забивает лабиринт и может удерживаться в наружной канавке. В таких условиях важны дренаж, отсутствие карманов для накопления грязи и возможность обслуживания без полной разборки узла.
Оценочные расчёты
Формулы ниже предназначены для предварительной инженерной оценки. Они не заменяют расчёт по документации производителя ОПУ, профилю уплотнения, материалу, фактическим зазорам, шероховатости сопряжённых поверхностей и результатам испытаний. Численные коэффициенты без испытаний не следует использовать для точного прогноза ресурса.
Контактное давление манжетного уплотнения
Для грубой оценки прижима кромки можно использовать зависимость через эффективный модуль материала и установочную деформацию.
где p означает оценочное контактное давление, Eэф означает эффективный модуль материала в рабочем диапазоне, ε означает относительную деформацию кромки при установке, kt означает поправку на температуру, старение и профиль. Давление должно быть достаточным для прилегания, но чрезмерный прижим ускоряет износ и повышает момент сопротивления.
Оценка ресурса по износу
Для контактных уплотнений ресурс удобно оценивать через допустимый износ кромки, контактное давление и скорость скольжения.
где t означает оценочное время до предельного износа, hдоп означает допустимый износ кромки, Kw означает коэффициент износа материала, p означает контактное давление, v означает линейную скорость в зоне контакта, Ca означает коэффициент агрессивности пылевой среды. Значения коэффициентов берут из испытаний, справочных данных или документации производителя.
Эффективность лабиринтного уплотнения
Лабиринт снижает проникновение частиц за счёт удлинения пути, поворотов потока и осаждения частиц в каналах. Его эффективность удобно рассматривать как эмпирическую величину.
где ηл означает оценочную долю задержанных частиц, Kл означает эмпирический коэффициент для конкретной пыли и геометрии, n означает число ступеней лабиринта, Lэф означает эффективную длину пути, δ означает характерный зазор. Формула чувствительна к фактическим зазорам, биению и забиванию каналов.
Комбинированная схема
Если ступени защиты работают последовательно и их эффекты можно считать независимыми, суммарную эффективность оценивают через произведение долей прошедших частиц.
где η1 ... ηn означает оценочные эффективности отдельных ступеней. В реальном узле ступени могут влиять друг на друга: забитый лабиринт меняет давление у манжеты, а избыток смазки может выдавливаться через наружный контур.
Связь уплотнений со смазкой ОПУ
Смазка в ОПУ снижает трение и участвует в защите от пыли. При правильном пополнении она выносит часть загрязнений к наружной зоне и не даёт сухим частицам свободно перемещаться к дорожкам качения. Но избыток смазки может выдавить уплотнение, открыть путь пыли или создать липкую поверхность для налипания загрязнений.
Регламент смазки корректируют по фактическим условиям. В чистом помещении интервалы могут быть больше, чем у такого же ОПУ на карьере, в дробильном цехе или на цементном производстве. При осмотре обращают внимание на цвет, консистенцию и наличие твёрдых включений в выходящей смазке. Если смазка темнеет, густеет, содержит песок или металлический блеск, одной замены уплотнения может быть недостаточно: нужно проверять состояние дорожек, зазоров и посадочных поверхностей.
Обслуживание и контроль состояния
Обслуживание уплотнений ОПУ в пыльной среде строится вокруг трёх операций: осмотра, очистки и контроля смазки. Осмотр выявляет трещины, разрывы, потерю эластичности, отслоение кромки и следы подсоса пыли. Очистка удаляет отложения из наружных канавок, щелей и лабиринтов. Контроль смазки показывает, насколько эффективно уплотнение отделяет внутреннюю полость от среды.
- Осматривайте кромки и наружные барьеры по регламенту производителя, а при высокой запылённости чаще, по фактическому загрязнению.
- Проверяйте, нет ли непрерывной дорожки пыли у кромки манжеты: это признак подсоса или потери прилегания.
- Удаляйте отложения из лабиринта и наружных канавок до того, как они уплотнятся и начнут давить на кромку.
- Не очищайте кромку острым инструментом: порезы быстро превращаются в канал для абразива.
- Контролируйте выходящую смазку: песок, металлический блеск, комки и резкое потемнение указывают на загрязнение.
- После мойки, дождя или работы во влажной пыли проверяйте воду в зоне лабиринта и изменение консистенции смазки.
- При росте момента поворота не ограничивайтесь добавлением смазки: проверьте забивание лабиринта, повреждение контактной кромки и биение колец.
- Сокращайте интервалы обслуживания, если пыль в ОПУ появляется регулярно, а смазка быстро загрязняется после пополнения.
Типовые отказы и причины
| Признак | Вероятная причина | Что проверить | Корректирующее действие |
|---|---|---|---|
| Износ или полировка рабочей кромки | Абразивная пыль, чрезмерное контактное давление, недостаточная смазка | Состояние поверхности контакта, наличие песка в смазке, правильность профиля | Уточнить материал, снизить абразивную нагрузку внешним лабиринтом, скорректировать смазку |
| Растрескивание и потеря эластичности | Температура, химическая несовместимость, старение материала | Температурный режим, состав пыли, смазки и очистителей, срок эксплуатации | Подобрать более стойкий материал, проверить совместимость со смазкой и реагентами |
| Забивание лабиринта | Влажная или липкая пыль, отсутствие очистки, неподходящая геометрия канавок | Наружные каналы, дренаж, наличие слежавшихся отложений | Очистить каналы, исключить карманы накопления, пересмотреть периодичность обслуживания |
| Подсос абразива внутрь ОПУ | Повреждение кромки, большой зазор, биение, перепад давления | Целостность манжеты, радиальное биение, посадку уплотнения | Заменить повреждённый элемент, проверить геометрию, добавить внешнюю ступень защиты |
| Выдавливание смазки через уплотнение | Избыточная подача смазки, забитый выходной путь, неправильное положение кромки | Регламент смазки, каналы отвода, состояние манжеты | Скорректировать объём и периодичность смазки, очистить каналы, проверить монтаж |
| Неравномерный ход или рост момента поворота | Загрязнение смазки, забитый лабиринт, повреждение кромки, износ дорожек | Смазку, наружные каналы, состояние уплотнения и люфты ОПУ | Провести очистку и диагностику, при необходимости разобрать узел для проверки дорожек |
Алгоритм выбора уплотнения
- Определить тип пыли: цементная, песчаная, угольная, металлическая, смешанная или химически активная.
- Оценить влажность, склонность к налипанию, наличие мойки, осадков и температурных циклов.
- Проверить скорость вращения, диаметр ОПУ, линейную скорость на кромке, радиальное и осевое биение.
- Выбрать базовую схему: контактную, щелевую, лабиринтную или комбинированную.
- Подобрать материал по температуре, износостойкости и совместимости со смазкой, водой, очистителями и реагентами.
- Проверить, можно ли обслуживать наружные канавки, лабиринт и зону выхода смазки без сложной разборки.
- Согласовать профиль, зазоры и монтажные требования с документацией производителя ОПУ и уплотнения.
Частые ошибки выбора
- Выбор только по температурному диапазону без проверки абразивности и химической совместимости.
- Игнорирование биения колец: кромка теряет контакт, а лабиринт может начать задевать сопряжённую поверхность.
- Отсутствие внешнего барьера при песке, цементе или металлической стружке.
- Чрезмерная подача смазки, из-за которой уплотнение выдавливается или наружная зона быстро набирает пыль.
- Попытка компенсировать загрязнение частой смазкой без очистки лабиринта и проверки кромки.
Итоговый подход к выбору
Надёжная защита ОПУ в пылевой среде строится не на одном универсальном уплотнении, а на согласовании конструкции, материала, смазки и обслуживания. Для умеренной пыли может быть достаточно контактного или щелевого решения с регулярным контролем. Для цемента, песка, угольной пыли и металлической стружки чаще требуется комбинированная схема: внешний барьер принимает основной поток загрязнений, а внутренняя манжета защищает смазочную полость.
Окончательный выбор фиксируют после проверки габаритов ОПУ, допустимых зазоров, скорости на кромке, биений, температурного режима, совместимости материала со смазкой и требований производителя. Расчётные формулы помогают сравнить варианты на раннем этапе, но не заменяют техническую документацию и эксплуатационную проверку.
