Установка каретки на рельсовую направляющую начинается не с самой каретки, а с подготовки базы и правильного базирования рельса. Каретка, рельс, тела качения и дорожки качения работают как точная механическая пара: если монтажная поверхность загрязнена, рельс прижат с перекосом или подвижный узел закреплен с внутренним напряжением, направляющая будет работать туго, шумно и с ускоренным износом.
- Проверить основание, базовую поверхность, прижимную кромку, крепеж, инструмент и паспорт конкретной серии.
- Установить рельс, наживить винты, прижать рельс к базе, выверить положение и только затем затянуть крепеж.
- Перенести каретку на рельс через монтажную втулку или транспортировочную планку.
- Наживить подвижную плиту, проверить ход, выполнить поэтапную затяжку и повторно проверить перемещение.
- Внести совместимую смазку, осмотреть уплотнения и провести контроль после первых часов работы.
Назначение узла и условия правильного монтажа
Рельсовая линейная направляющая применяется там, где подвижный узел должен перемещаться по прямой траектории с контролируемым трением и высокой жесткостью. В станках, порталах, автоматизированных модулях и измерительных системах ошибка монтажа часто проявляется постепенно: сначала ход кажется допустимым, затем появляются рывки, шум, рост усилия и локальный износ.
Запрос «как установить каретку на рельсовую направляющую» обычно относится к нескольким операциям сразу: монтажу рельса, безопасной посадке каретки, креплению плиты и проверке всей системы. Отдельно поджать или настроить каретку без учета геометрии рельса чаще всего нельзя: преднатяг задан заводом или выбран при заказе по каталогу.
По паспорту: момент затяжки винтов, допустимые отклонения, класс преднатяга, тип смазки, способ очистки консервационного состава и периодичность обслуживания задаются документацией конкретной серии. Обозначения у разных производителей могут отличаться, поэтому универсальные таблицы используют только как ориентир.
Что проверить перед установкой
Перед монтажом проверяют не только рельс и каретку, но и все элементы, которые задают их положение. Основание должно быть достаточно жестким, без заусенцев, вмятин, следов краски, стружки и старого герметика. Отдельно проверяют базовую опорную поверхность и прижимную кромку: именно они задают положение профильной рельсовой направляющей в плоскости.
| Параметр | Что контролируют | Чем проверяют | Комментарий |
|---|---|---|---|
| Плоскостность базы | Отсутствие прогиба, бугров и локальных вмятин | Поверочная линейка, индикатор, плита | Допуск зависит от класса точности направляющей и длины рельса |
| Прижимная кромка | Прямолинейность, высоту, отсутствие забоин | Индикатор, щупы, визуальный контроль | Кромка должна базировать рельс без перекоса |
| Крепежные отверстия | Совпадение шага, глубину резьбы, чистоту | Калибр, метчик-прогонка, продувка | Сжатый воздух применяют осторожно, чтобы не загнать стружку в зону направляющей |
| Рельс и каретка | Повреждения, коррозию, состояние уплотнений | Осмотр, безворсовая салфетка, контроль хода | Удары по рельсу и каретке недопустимы |
| Инструмент | Исправность ключей и измерительных средств | Поверка, контроль калибровки | Нужны динамометрический ключ, индикаторная стойка, щупы и рекомендованная смазка |
Если рельс поставлен с консервационной смазкой, ее удаляют только способом, разрешенным производителем. Абразивные губки, жесткие щетки и агрессивные растворители не применяют на дорожках качения и уплотнениях.
Монтаж рельса на базовую поверхность
Рельс укладывают на очищенную монтажную поверхность, устанавливают винты и оставляют их в предварительно затянутом состоянии. Затем рельс прижимают к базовой кромке: прижимными планками, винтами бокового поджима, струбцинами с мягкими накладками или другим приспособлением, предусмотренным конструкцией. Усилие прижима должно фиксировать положение, но не деформировать рельс.
Предупреждение: окончательно затягивать винты можно только после полного прилегания рельса к базе и прижимной кромке. Если крепежом притянуть рельс через стружку, заусенец или непроверенный зазор, рельс может получить локальную деформацию, а каретка будет закусывать на этом участке.
После выверки винты затягивают постепенно. Часто применяют последовательность от центра к краям или схему из паспорта производителя. При длинных рельсах прямолинейность контролируют индикатором по базовой стороне или по контрольной поверхности каретки, перемещая измерительную базу вдоль всей длины.
| Этап | Операция | Контроль |
|---|---|---|
| Подготовка | Очистить основание, рельс, отверстия и базовую кромку | Нет стружки, пыли, заусенцев и локальных выступов |
| Предустановка | Поставить рельс и наживить винты | Рельс свободно садится на базу без качания |
| Базирование | Прижать рельс к опорной кромке | Нет зазора между базовой стороной рельса и кромкой |
| Выверка | Проверить прямолинейность и положение | Отклонения укладываются в требования чертежа и паспорта |
| Финальная затяжка | Затянуть винты динамометрическим ключом | Момент соответствует документации, ход не ухудшился |
Установка каретки на рельс
Установка каретки на линейную направляющую выполняется после монтажа и проверки рельса. Каретка обычно поставляется на транспортировочной планке. При переносе на рельс планку совмещают с торцом рельса и плавно сдвигают каретку без перекоса. Если используется монтажная втулка, она должна соответствовать профилю и размеру направляющей. Резкие движения, наклон каретки и попытка надеть ее сбоку могут привести к выпадению тел качения.
Риск повреждения: снятая без оправки каретка может потерять шарики или ролики. Даже если тела качения удалось вернуть на место, загрязнение и неправильная сборка могут повредить дорожки качения и изменить преднатяг.
Перед первым перемещением проверяют ориентацию каретки, положение уплотнений, наличие заглушек и доступ к пресс-масленке. Затем каретку несколько раз перемещают вручную по всей рабочей зоне. Легкое равномерное сопротивление допустимо, особенно у кареток с преднатягом. Локальное закусывание, щелчки, хруст и заметная разница усилия требуют остановки и проверки рельса.

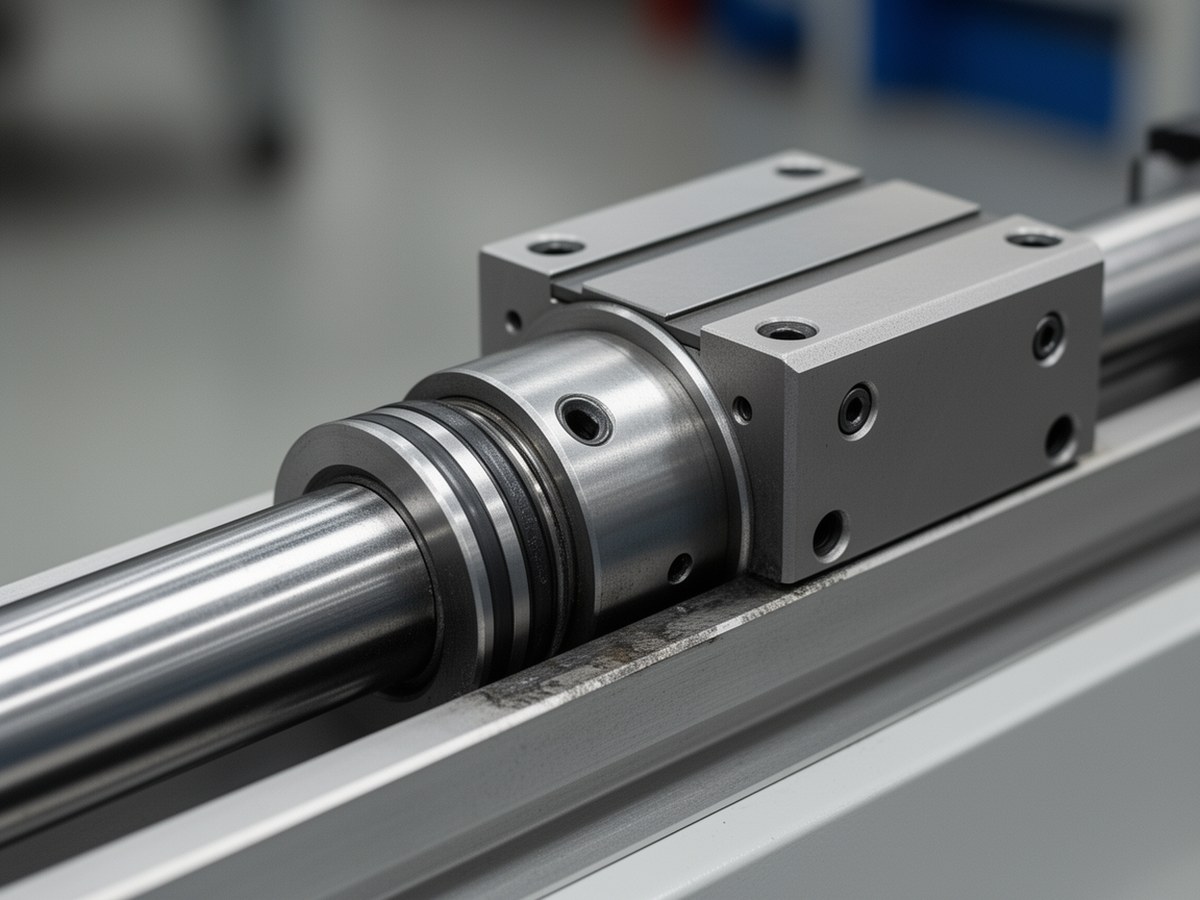

Посадка каретки через монтажную втулку
Изображение уместно рядом с предупреждением о потере шариков и повреждении дорожек качения.
Крепление каретки к подвижному узлу
Подвижная плита, суппорт или исполнительный модуль должны опираться на каретки без принудительного изгиба. Сначала крепеж наживляют, затем узел перемещают по всей длине хода и только после этого затягивают винты поэтапно. Такой порядок помогает избежать ситуации, когда плита стягивает каретки в перекос и направляющая начинает работать как силовая распорка.
| Схема узла | Что контролируют | Основной риск |
|---|---|---|
| Одиночная направляющая | Прямолинейность рельса, жесткость основания, отсутствие разворачивающего момента | Перегрузка каретки моментом |
| Один рельс с двумя каретками | Общую плоскость опоры и равномерность затяжки плиты | Внутреннее напряжение между каретками |
| Два параллельных рельса | Базовый рельс и вспомогательный рельс, выставленный по ходу плиты | Непараллельность и закусывание |
| Четыре и более кареток | Высоту всех посадочных точек и последовательность затяжки | Перераспределение нагрузки на одну каретку |
Регулировка одиночной и парной направляющей
Регулировка после монтажа сводится к выверке положения рельсов и подвижного узла. Для одиночной направляющей проверяют плавность хода, люфт, повторяемость положения и отсутствие переменного усилия. При парной схеме один рельс принимают как базовый, второй как вспомогательный и выставляют его по индикатору, контрольной плите или пробному перемещению узла.
Монтаж линейных направляющих с двумя параллельными рельсами требует контроля взаимной геометрии. Если подвижная плита закусывает ближе к одному краю хода, чаще всего причина находится не в каретке, а в геометрии второго рельса, загрязнении под рельсом, ошибке высоты опорных поверхностей или слишком жесткой затяжке крепления плиты.
Δp ≤ k · L
В формуле Δp означает допустимое отклонение параллельности пары направляющих, L означает расчетную длину участка контроля, k берут из паспорта или чертежа узла. Формула задает только принцип: точное значение зависит от класса точности, расстояния между рельсами, преднатяга и жесткости основания.
Преднатяг и его влияние
Преднатяг устраняет зазор между телами качения и дорожками качения, повышает жесткость и точность, но увеличивает трение и чувствительность к ошибкам монтажа. В большинстве профильных направляющих преднатяг задается изготовителем каретки или выбором класса при заказе. Регулировать его на глаз нельзя, если конструкция не предусматривает такой операции.
| Условный класс | Поведение узла | Где применяют | Ограничение |
|---|---|---|---|
| Зазор или минимальный преднатяг | Низкое трение, меньшая жесткость | Легкие и скоростные перемещения | Хуже сопротивление моментным нагрузкам |
| Легкий преднатяг | Баланс плавности и жесткости | Универсальные механизмы и ЧПУ-узлы | Требует аккуратной геометрии монтажа |
| Средний преднатяг | Повышенная жесткость, большее усилие хода | Станочные и нагруженные узлы | Чувствителен к перекосу рельсов |
| Высокий преднатяг | Максимальная жесткость, заметное трение | Специальные жесткие системы | Ошибки монтажа резко снижают ресурс |
Реальные обозначения классов преднатяга зависят от производителя и серии. В документации также указывают, допускается ли совместная установка кареток разных партий, классов точности и классов преднатяга на одном узле.
Смазка и первичное обслуживание
После установки проверяют наличие рабочей смазки. В зависимости от серии каретка смазывается через пресс-масленку, централизованную систему, вручную через торцевой узел или поставляется с долговременным смазочным блоком. Нельзя смешивать несовместимые смазки: загустители, базовые масла и присадки могут вступать в конфликт, ухудшая прокачиваемость и защиту дорожек.
| Смазочный материал | Условия применения | Что учитывать |
|---|---|---|
| Пластичная литиевая смазка | Типовые промышленные условия | Подбирать вязкость и консистенцию по паспорту |
| Масло | Высокие скорости и централизованная подача | Требуется стабильная дозированная подача |
| Синтетическая смазка | Широкий температурный диапазон | Проверять совместимость с уплотнениями |
| Пищевая смазка | Пищевое и фармацевтическое оборудование | Нужен соответствующий допуск и паспорт материала |
Недостаточная смазка проявляется сухим шумом, ростом усилия перемещения и потемнением следов на рельсе. Избыточная смазка собирает пыль, выходит через уплотнения и может загрязнять рабочую зону.
Типичные ошибки и диагностика
| Признак | Вероятная причина | Проверочное действие |
|---|---|---|
| Тугой ход по всей длине | Слишком высокий преднатяг для узла, перетяжка крепежа, загрязнение | Сравнить с паспортом, ослабить крепление плиты для проверки, очистить рельс |
| Закусывание в одной зоне | Частица под рельсом, локальная вмятина, ошибка прямолинейности | Проверить индикатором участок и посадочную поверхность |
| Рывки при движении | Перекос пары рельсов, неравномерная затяжка, повреждение тел качения | Проверить параллельность и снять нагрузку с подвижного узла |
| Шум и хруст | Грязь в зоне качения, потеря шариков, повреждение дорожек | Остановить узел, осмотреть рельс и каретку без дальнейшей эксплуатации |
| Нагрев каретки | Избыточный преднатяг, неправильная смазка, перегрузка | Проверить нагрузку, смазку, класс преднатяга и геометрию монтажа |
| Люфт подвижного узла | Неверный класс каретки, ослабленный крепеж, износ | Проверить крепление, паспортный преднатяг и состояние дорожек |
Когда каретку лучше не устанавливать
Монтаж останавливают, если на рельсе есть забоины, следы коррозии на дорожках качения, неизвестная или загрязненная смазка, поврежденные уплотнения, потерянные тела качения либо нет уверенности в совместимости серии рельса и каретки. В этих случаях установка каретки на линейную направляющую может привести к быстрому повреждению всего узла.
Расчетные ориентиры
Расчеты используют для первичной проверки, но окончательное решение принимают по каталогу конкретной направляющей. Нагрузка на каретку зависит от массы узла, внешних сил, плеч приложения, ускорений и числа кареток, которые реально воспринимают нагрузку.
Pэкв ≈ X · Fr + Y · Fa + M / l
В формуле Pэкв означает ориентировочную эквивалентную нагрузку, Fr и Fa означают радиальную и осевую составляющие, M означает моментную нагрузку, l означает расчетное плечо или базу между каретками, X и Y берут из каталога. Это не расчет по стандарту, а только схема учета сил и момента. В профильных направляющих моментные нагрузки обычно проверяют по допустимым моментам, коэффициентам эквивалентной нагрузки и расчетным методикам производителя.
L = (C / Pэкв)3 · K
L обозначает расчетный ресурс в каталожной логике для шариковых направляющих, C обозначает динамическую грузоподъемность, Pэкв обозначает эквивалентную нагрузку, K обозначает коэффициенты условий работы. Для роликовых направляющих, специальных серий и разных производителей показатель степени, единицы ресурса, коэффициенты и порядок учета моментов могут отличаться.
Какие параметры брать из паспорта изделия
Паспорт и каталог конкретной серии обязательны для всех параметров, которые нельзя надежно вывести из общего описания. Это особенно важно для парных направляющих и систем с несколькими каретками, где небольшая ошибка одной посадочной поверхности перераспределяет нагрузку на весь узел.
| Параметр | Зачем нужен | Где применять |
|---|---|---|
| Момент затяжки винтов рельса и каретки | Исключает ослабление крепежа и деформацию деталей от перетяжки | При финальной затяжке динамометрическим ключом |
| Допуски монтажной базы | Задают плоскостность, прямолинейность и параллельность | При подготовке основания и контроле индикатором |
| Высота и форма прижимной кромки | Определяют правильное базирование рельса | При проектировании и проверке посадочного места |
| Ориентация базовой стороны рельса и каретки | Исключает установку не той стороной к базе | При монтаже рельса, каретки и подвижной плиты |
| Класс точности и преднатяга | Влияет на трение, жесткость, ресурс и требования к геометрии | При выборе компонентов и диагностике тугого хода |
| Разрешенная смазка и объем подачи | Снижает износ дорожек качения и защищает уплотнения | При первичной смазке и обслуживании |
| Допустимые нагрузки, моменты и скорость | Показывают пределы применения узла | При проверке конструкции и расчетах ресурса |
| Правила установки заглушек, стыковки и монтажной втулки | Предотвращают загрязнение, потерю тел качения и ошибку сборки | При сборке длинных рельсов и переносе каретки |
Повторная проверка после первых часов работы
После начальной обкатки проверяют равномерность хода вручную или на малой скорости, отсутствие нагрева, шума, рывков и локального закусывания. Дополнительно осматривают следы смазки на рельсе, состояние уплотнений, чистоту рабочей зоны и крепеж, если повторный контроль момента разрешен документацией. Любое ухудшение хода после затяжки или обкатки указывает на необходимость снова проверить базу, параллельность и крепление подвижного узла.
