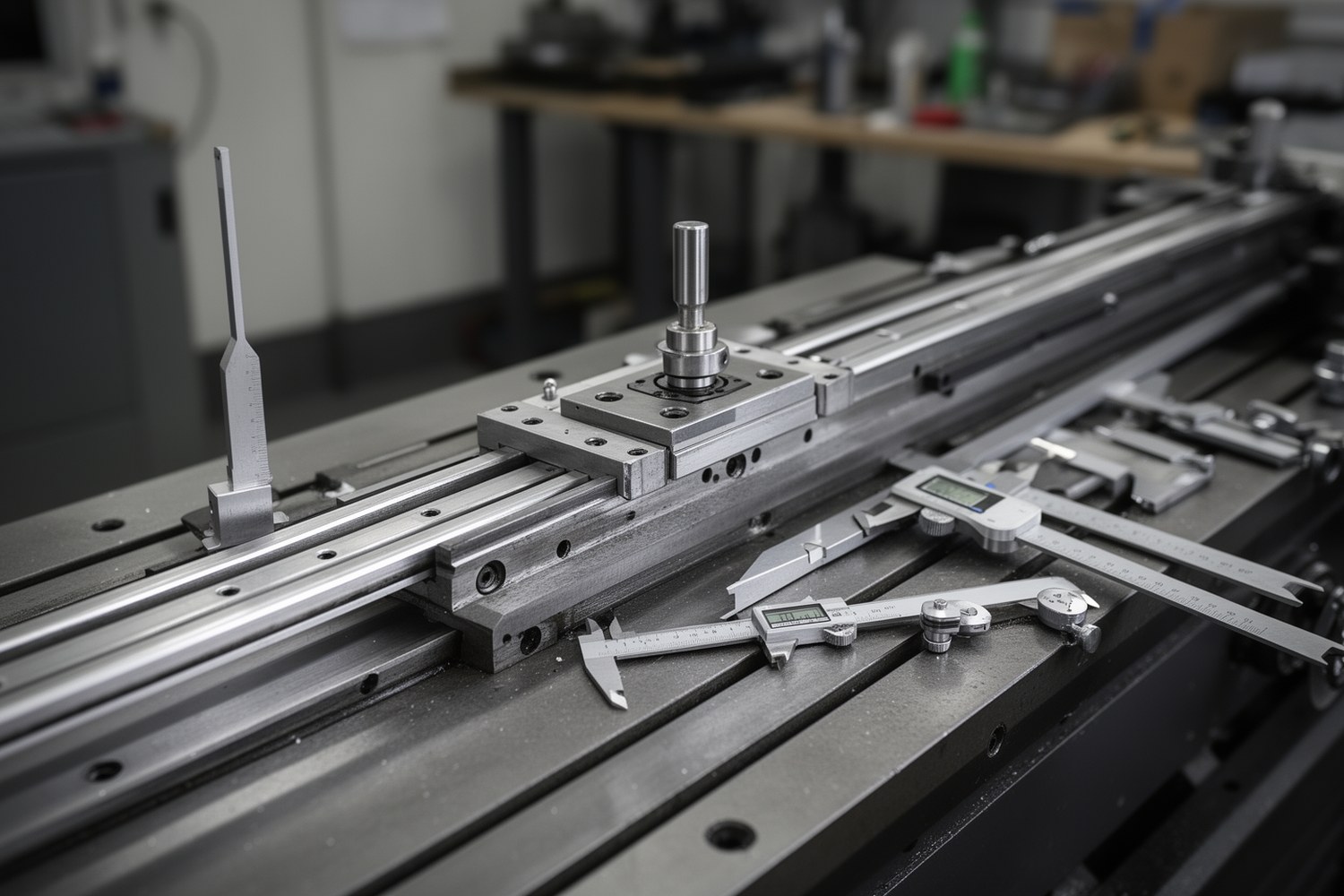

Установка линейных направляющих не сводится к простому креплению рельсов. Это инженерная цепочка, где итоговый результат формируется точностью базовых измерений, порядком затяжки и повторяемой верификацией после монтажа. Риск ошибки снижается, если маршрут контролируется и на этапе сборки, и на первом пуске.
Кратко:
- Подтверждаем базу и требования по документации до начала сборки.
- Выполняем последовательный алгоритм монтажа и промежуточные проверки.
- После сборки проводим контрольный прогон в одном режиме и записываем результаты в журнал.
Когда и зачем критична точная установка линейных направляющих
Нельзя считать установку корректной только по визуальному виду. Признаки проблем обычно проявляются в динамике: пульсация, рост усилия перемещения, шум и локальный износ дорожек.
Зачем нужен верифицируемый маршрут
Он делает решение по приемке узла воспроизводимым и защищает от субъективной «на глаз» оценки.
Главный приоритет
Сначала геометрия и чистота базы, потом затяжка и финальная выверка.
Какой результат нужен
Нужны стабильные параметры на одинаковом маршруте повторного прогона без роста симптомов.
Безопасность монтажа и контроль зоны работ
Перед работами по установке каретки выполняем блокировку по процедуре LOTO, исключаем движение оси и закрываем доступ в зону контакта направляющих.
| Мера | Как выполняется | Для чего нужно |
|---|---|---|
| Блокировка движения | Остановка перемещения и фиксация каретки в техническом положении | Исключение смещения рельсов и травмоопасного движения |
| Ограничение доступа | Доступ в зону монтажа разрешен только одной бригаде | Снижение рисков случайного воздействия на несобранный узел |
| Контроль инструмента | Проверка поверки динамометрического ключа и индикаторов | Точность измерений и повторяемость значений момента и отклонений |
| Работа с жидкостями | Удаление смазки и растворителей после локальной проверки чистоты зоны | Снижение риска коррозии и загрязнения посадки |
Диагностика и подготовка посадочной базы
Подготовка базы должна быть измеримой. Для каждого узла фиксируются исходные параметры в журнале, и только после этого переходят к монтажу.
| Контроль | Инструмент | Ориентир | Решение при отклонении |
|---|---|---|---|
| Плоскостность посадочной зоны | Плоский эталон, индикаторная стойка | Требования из технической документации, по паспорту изделия | Локальное выравнивание зоны, затем повторная проверка |
| Шероховатость Ra | Профилометр, опорный стандарт | По паспорту базы и класса точности направляющих | Очистка и повторная доработка поверхности |
| Чистота и состояние поверхности | Визуальный осмотр, продувка, обезжиривание | Зона контакта без следов пыли, стружки, масла и влаги | Полный повтор подготовки перед стыковкой |
| Посадочные отверстия и резьба | Калибр, калибровочный шаблон | Критерий: целостность резьбы без сколов, отсутствие деформации и соосность отверстий в пределах допуска изделия | Восстановление отверстий или корректировка по процедуре |
| Жесткость и состояние основы | Визуальный и инструментальный контроль, данные паспорта металла | Соответствие допускаемому уровню по спецификации | При расхождении не начинать окончательную затяжку до устранения |
Паспортные данные и расчетные ориентиры перед монтажом
Собираем файл входных параметров до начала сборки: точки фиксации, допустимые отклонения, рекомендованные моменты и условия мониторинга после установки. Ориентиры применяются для выбранной оси и модели по паспорту и документам производителя.
| Параметр | Источник | Как применяем |
|---|---|---|
| Допуски установки | Документация направляющих и рамы | Нормативы для конкретного класса точности и массы оси |
| Момент затяжки | Таблицы крепежа и чертеж | Только таблица или рекомендация производителя с протоколом |
| Режимы нагрузки | Техническая спецификация | Входные данные для выбора режима контрольного прогона |
| Температурный режим | Руководство по эксплуатации | Сопоставление с температурой в момент проверки |
Ориентир по расчетной ресурсной оценке для предварительной оценки класса нагружения:
L_{10} = (C/P)^3 × 50000Нужны C и P из каталога направляющей, и только эти значения по вашей модели.
Ориентир для оценки резонансной области в конкретной оси:
V_{кр} = f_n × LЗдесь f_n, собственная частота системы, L, длина хода. Без проверки фактического режима формулу не применяем как норму.
Ориентир температурной компенсации для длинных участков:
ΔL = α × L × ΔTПрименяем в рамках сравнения до и после и при стабильном теплообмене.
Упрощённый ориентир по затяжке, не заменяет таблицу производителя:
M = K × d × FM, момент затяжки по ориентиру, d, диаметр резьбы, F, расчетная нагрузка на один болт. Параметр K и единицы подбираются по таблице конкретного болта у производителя. Окончательное значение берем только из официальной таблицы момента затяжки.
Пошаговый алгоритм установки линейных направляющих
Алгоритм лучше повторять одинаково для каждой оси, тогда отклонение легче локализовать по месту.
| Этап | Действие | Контрольный критерий |
|---|---|---|
| 1 | Подготовка инструментов и подтверждение карты требований | Подтверждены допуски, инструмент калиброван |
| 2 | Временная установка и выверка положения первой направляющей | Опорные точки совпадают с базой посадки |
| 3 | Разметка траектории и крепежных точек | Совпадение с чертежными точками в пределах допуска |
| 4 | Временная фиксация второй направляющей и первичная геометрическая выверка | Параллельность и отсутствие скручивания по контрольным точкам |
| 5 | Ступенчатая затяжка крепежа | Перекрестная схема по этапам с равномерным ростом усилий |
| 6 | Контроль соосности и дорожек после предварительной затяжки | Отклонения в пределах карты допуска |
| 7 | Финальная затяжка и повторный контроль геометрии | Стабильные значения параметров после всех проходов |
Схема контроля геометрии и верификации после монтажа
Сравнение проводим только в одинаковой траектории и одинаковом режиме. Без этого динамика не воспроизводится.
| Параметр | Как проверяем | Допусковой критерий | Что делать при нарушении |
|---|---|---|---|
| Параллельность направляющих | Измерение по опорным зонам вдоль хода | В пределах паспортного допуска | Вернуться к точечным корректирующим действиям по крепежу и повторить контроль |
| Перпендикулярность | Контроль по базовым и торцевым поверхностям | Соответствие значениям чертежа | Остановка до устранения геометрического перекоса |
| Соосность отверстий | Проверочный шаблон, замер по цепочке точек | Без локальных расхождений в критических зонах | Проверка разметки и повторная подгонка посадки |
| Плавность хода | Контрольный прогон с нагрузкой и без нагрузки | Отсутствие локальных провалов и пульсаций | Остановка оси и локальный разбор контакта |
| Усилие перемещения | Сравнение тренда по одному маршруту | Стабилизация после 2-3 проходов | Если рост сохраняется, диагностировать крепление и геометрию |
Сигналы отклонения и пороги повторной доработки
Ключевой порог для корректирующего цикла: симптом остается в одном и том же маршруте при тех же условиях движения.
| Симптом | Порог срабатывания | Действие |
|---|---|---|
| Локальный рывок или пульсация | Два и более последовательных прохода с тем же участком и без улучшения | Остановить пусковой режим, проверить соосность и при необходимости скорректировать затяжку |
| Рост усилия перемещения | Устойчивая тенденция роста по одному и тому же участку на 2-3 проходах | Сверить базу, очистку и повторить контрольный маршрут |
| Стабильный шум в зоне контакта | Сигнал повторяется в одном и том же месте после финальной затяжки | Диагностика состояния дорожек, смазочного слоя и крепежа |
| Скопление сколов или матового следа | Наличие изменений после контрольного прогона в зоне посадки | Перевести ось в коррекционный цикл, при необходимости разобрать участок |
Особые случаи установки: вертикаль, длинные рельсы, прецизионные оси
Вертикальная установка
Фиксируйте проверку удержания смазки и влияние ускорений при торможении и старте.
Длинные направляющие
Добавьте контрольную точку в среднем участке и учитывайте температурную стабилизацию перед финальной приемкой.
Прецизионные узлы
Здесь более жестко контролируются допуски по параллельности, плавности и усилию перемещения.
| Сценарий | Что проверяем дополнительно | Что критично | Действие |
|---|---|---|---|
| Вертикаль | Удержание, уплотнение, преднатяг | Стабильность посадки в динамике | Добавить промежуточные проверки до вывода в эксплуатацию |
| Длина >1 м | Термостабилизация и контроль средней точки | Влияние температурных сдвигов на геометрию | Проводить пакетные измерения после выравнивания температуры |
| Класс точности P1 и выше | Повышенная частота контрольных проходов | Локальная нестабильность на участке | Увеличить плотность проверок до подтверждения |
Минимальный журнал установки и контрольный прогон
Журнал поддерживает передачу ответственности между сменами и снижает риск повторения шагов на похожем маршруте без сопоставимости данных.
| Поле | Что фиксируем до сборки | Что фиксируем после сборки | Решение |
|---|---|---|---|
| Маршрут и режим | Длина хода, направление, скорость, нагрузка | Идентичный маршрут, повторяемые условия | Иначе данные не сопоставимы |
| Измерения базы | Плоскостность, параллельность, соосность, чистота | Повторные значения и разброс | Отклонения, пересборка или коррекция |
| Моменты затяжки | Требования из паспорта по каждому болту | Фактические значения по проходам | Неравномерность означает корректирующий проход |
| Динамика хода | Исходный характер усилия и шумов | Тренд по 2-3 контрольным проходам | Если параметры стабилизируются в допуске, разрешается запуск |
| Итог статуса | Подтверждение критериев готовности | «Готов к вводному запуску» или «требует доработки» | Фиксация в карточке ответственности |
| Минимальный шаблон записи | Пример заполнения |
|---|---|
| Ответственный / дата | Иванов И.И., 12.02.2025, смена 2 |
| Маршрут проверки | Ось X, ход 500 мм, нагрузка 40% |
| Ключевая диагностика | Параллельность по маршруту в пределах допуска |
| Решение после 3 прогона | Параметры в допуске после третьего прогона |
| Дальнейшее действие | Начальный эксплуатационный цикл по ограничению скорости |
Эксплуатационный запуск и первые циклы обслуживания
После приемки запускаем в ограниченном режиме. Цель первых смен состоит в подтверждении устойчивости без ввода новых нагрузок.
Ограничение по режиму
Стабильный контрольный прогон перед выходом на штатную скорость.
Смазка
Восстановление защитной пленки в зоне контакта до выхода в обычный цикл.
Чистота
Контроль загрязнений и влаги в первые пуски до расширения эксплуатационного графика.
Итог: установка линейных направляющих закрывается не только механически, но и через верифицируемый маршрут, с готовым базовым допуском, повторяемым контролем, журналом и четким порогом доработки.
