Базирование и выверка линейных направляющих определяют точность и ресурс узла. Ниже приведен рабочий порядок монтажа с измеряемыми критериями приемки.
- Базовая схема: базовая рельса + плавающая рельса.
- Нормативы берут только из паспорта серии и КД.
- Типовые ориентиры применяют для планирования, но не как допуск.
Область применения и границы инструкции
Материал относится к профильным линейным направляющим качения в машиностроительных узлах. К мебельным, бытовым и DIY-направляющим не применяется.
Приоритет документов: паспорт производителя и КД имеют приоритет над любыми типовыми числами в статье.
Термины и обозначения
- Рельс (линейная направляющая) — неподвижный профиль с дорожками качения.
- Каретка — подвижный элемент направляющей.
- Базовая направляющая — рельс, задающий геометрию оси.
- Плавающая направляющая — второй рельс, выверяемый по базовой направляющей.
- Преднатяг — класс/настройка по каталогу серии.
- Параллельность, прямолинейность, соосность — отдельные параметры контроля.
Подготовка: база, комплектность, инструмент
| Параметр | Чем контролировать | Требование | Статус |
|---|---|---|---|
| Плоскостность и базовые грани | Поверочная линейка, индикатор | По КД/паспорту | Обязательно |
| Чистота поверхностей | Визуально, щуп, лупа | Без заусенцев и локальных выступов | Обязательно |
| Перпендикулярность баз | Угольник, индикатор | По КД | Обязательно |
| Крепеж и резьба | Калибр, контроль длины и класса | По спецификации | Обязательно |
| Момент затяжки | Динамометрический ключ | Номинал серии | Только по паспорту |
Выбор схемы базирования
Схема A: базовая + плавающая
Основная для большинства осей. Базовая рельса задает траекторию, плавающая рельса подстраивается через каретки/портал и не вносит внутренние напряжения.
Схема B: две жестко базированные
Допустима только при подтвержденной точности обеих посадочных баз и стабильной технологии изготовления.
Порядок монтажа и выверки
- Подготовить базу. Очистить, снять заусенцы, проверить прилегание рельса. Что проверить: рельс лежит без качки.
- Установить базовую рельсу. Наживить крепеж, прижать к базовой стороне, выполнить предварительную фиксацию. Что проверить: профиль прямолинейности без локальных пиков.
- Собрать узел для самоустановки. Установить каретки и общую плиту/портал. Плавающую рельсу наживить по всей длине без полного момента. Что проверить: свободный ход по всей длине.
- Выверить плавающую рельсу. Выполнить прогоны и секционную фиксацию с промежуточными измерениями. Что проверить: отсутствуют заедания и периодические пики усилия.
- Финально зафиксировать. Довести момент до номинала по паспорту. Что проверить: подтверждение параметров по приемочной карте.
Алгоритм выверки плавающей рельсы по базовой
- Базовую рельсу фиксируют окончательно первой.
- Плавающую рельсу наживляют по всей длине.
- Портал ставят в среднюю зону хода и делают 2 прогона туда-обратно для самоустановки.
- Фиксацию плавающей рельсы ведут секциями от центра к одному краю, затем снова от центра к противоположному краю (если паспортом не задан иной порядок).
- После каждой секции выполняют прогон в прямом и обратном ходе; контролируют отсутствие локального роста усилия.
- При пике усилия или рывке секцию ослабляют, повторяют самоустановку и фиксацию.
- Финальное подтверждение отсутствия внутренних напряжений: повторяемый профиль усилия в обоих направлениях и стабильные индикаторные показания по карте точек.
Последовательность затяжки крепежа
Затяжку выполняют в несколько проходов с нарастанием момента. Число проходов и их доли зависят от серии рельса, длины и требований производителя.
- Принцип: обычно не менее 3 проходов, порядок от центра к краям.
- На каждом проходе контролируют ход каретки и шум.
- Финальный проход всегда равен номиналу из паспорта.
Схемы вида «30/60/100%» допустимы только как ориентир. Рабочую схему задают паспорт и КД.
Методика измерений: карта точек, шаг, проходы, протокол

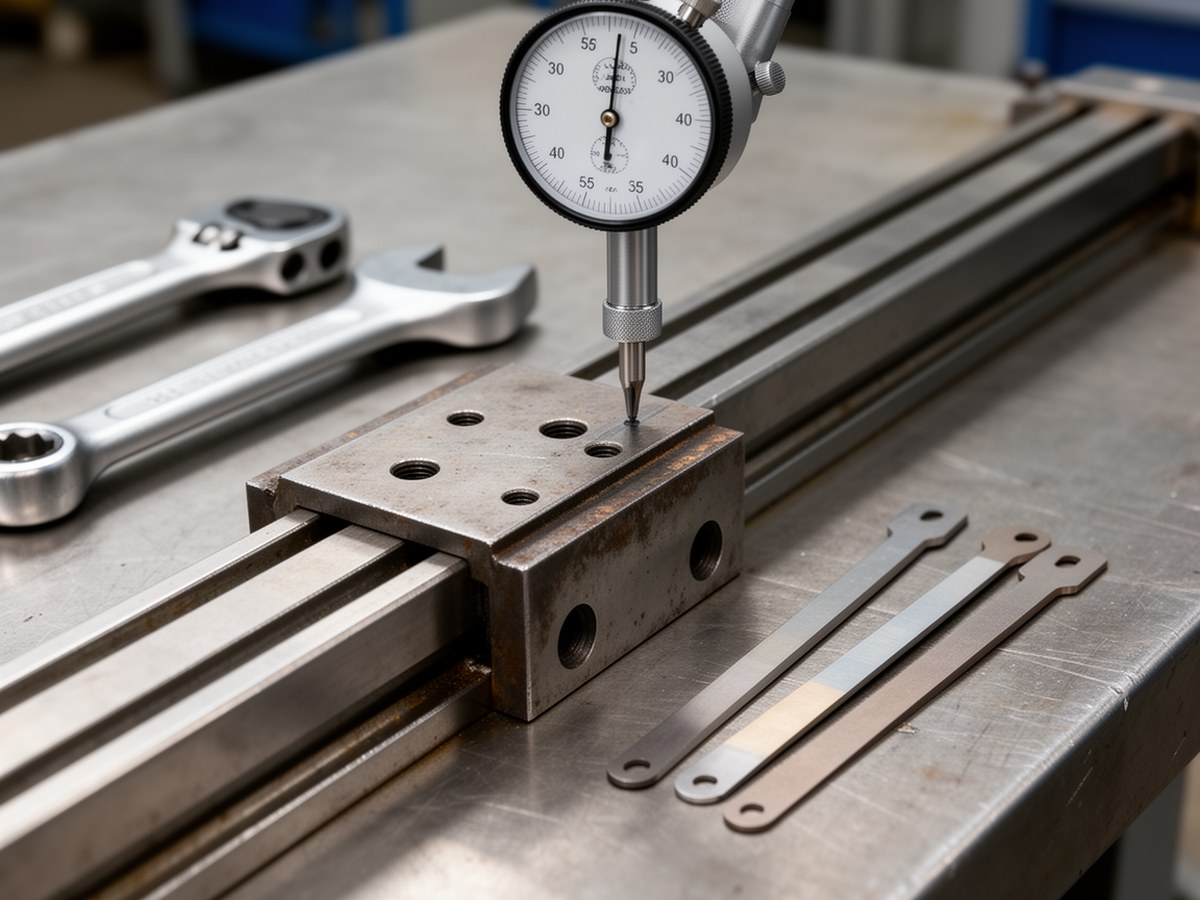

Параллельность: индикатор закрепляют на каретке базовой рельсы, измерительный наконечник упирают в боковую контрольную поверхность плавающей рельсы в одном и том же сечении по высоте.
Прямолинейность: индикатор закрепляют на портале/плите, измеряют отклонение вдоль оси хода по выбранной базовой линии.
Усилие хода: тянут узел динамометром с приблизительно постоянной скоростью, фиксируют значения в прямом и обратном ходе.
| Параметр | Карта точек | Проходы | Как фиксировать результат |
|---|---|---|---|
| Параллельность рельс | Шаг 100-300 мм (типовой), обязательно начало/середина/конец; дополнительно зоны стыков | Минимум 2 прогона туда-обратно | Точка X (мм), проход №, направление, показание, температура |
| Прямолинейность хода | Та же сетка + зоны крайних крепежей | 2-3 прогона | Профиль отклонений по длине, макс./мин. и зона пика |
| Усилие перемещения | 0%, 25%, 50%, 75%, 100% хода минимум | 3 прогона, оценка повторяемости | Среднее усилие, максимум, неравномерность по длине |
Для длинных ходов шаг точек уменьшают. Протокол считают валидным при повторяемости результатов минимум в двух последовательных прогонах.
Контроль качества и приемка узла линейного перемещения
| Критерий | Метод | Приемочный признак |
|---|---|---|
| Плавность хода | Ручной и приводной прогон | Без заеданий и ударных зон |
| Параллельность | Индикатор, карта точек | В допуске КД/паспорта |
| Прямолинейность | Индикатор вдоль хода | Стабильный профиль без скачков |
| Усилие хода | Динамометр | Повторяемый профиль без резких пиков |
| Крепеж | Контрольный проход ключом | Номинальные моменты подтверждены |
Измерительный контроль после затяжки
Фото уместно перед таблицей приемочных критериев.
Типовые симптомы после монтажа и корректирующие действия
| Симптом | Вероятная причина | Как проверить | Как исправить |
|---|---|---|---|
| Локальное заедание | Увод плавающей рельсы при фиксации | Профиль усилия + индикатор по секции | Ослабить секцию, повторить выверку через портал |
| Рывки при реверсе | Внутренние напряжения | Сравнить усилие в прямом/обратном ходе | Повторная сборка с секционной фиксацией |
| Рост шума по длине | Смазка/загрязнение | Осмотр дорожек и уплотнений | Очистка и смазка по регламенту |
| Неравномерный износ | Параллельность вне допуска | Повторный геометрический протокол | Повторная выверка пары рельс |
| Рост люфта | Ослабление крепежа или неверный преднатяг | Контроль моментов и спецификации | Протяжка, корректный подбор кареток |
Температура, длина рельса и материал основания
Температурное удлинение:ΔL = α × L × ΔT
Пример: L = 2,0 м, ΔT = 20 °C. Стальной рельс (α≈11,5×10⁻⁶ 1/°C): ΔL≈0,46 мм. Алюминиевое основание (α≈23×10⁻⁶ 1/°C): ΔL≈0,92 мм. Разность удлинений ≈0,46 мм.
Критерий компенсационной схемы: если расчетная разность удлинений сравнима с допуском параллельности/прямолинейности по КД или после прогрева появляется устойчивый рост усилия хода, применяют компенсацию (плавающее базирование второй рельсы, согласование материалов, контроль в рабочей температуре).
Вертикальный и наклонный монтаж: чек-лист функциональной безопасности
- Есть независимое удержание оси при потере питания (тормоз, стопор, противовес или эквивалент).
- Проведен тест удержания на рабочей массе в верхнем, среднем и нижнем положениях.
- Проведен тест аварийной остановки под нагрузкой без срыва и недопустимого сползания.
- Проверены время срабатывания тормоза и путь добега по требованиям безопасности машины.
- Результаты испытаний оформлены в протоколе ввода.
Формулы (приложение)
Ресурс L10:L10 = (C/P)^3 × 50 000 (базовая длина пробега и коэффициенты уточняют по каталогу серии).
Оценка момента затяжки:M ≈ K × d × F, где K зависит от состояния резьбы и опорной поверхности.
Эквивалентная нагрузка (упрощенно):P = X·Fr + Y·Fa + Z·M/Lb, коэффициенты X/Y/Z берут из документации производителя.
Повторная проверка после приработки
После приработки (интервал по регламенту производителя) выполняют повторную протяжку и повторную приемку.
- Контроль моментов крепежа по всей длине рельс.
- Повторная карта измерений параллельности и прямолинейности.
- Повторный профиль усилия хода (минимум 3 прогона, прямой/обратный ход).
- Сверка с первичным протоколом, фиксация отклонений и решение: годен или повторная выверка.
