Люфт в линейных направляющих не сводится к «чуть туго или чуть шуршит». Это измеряемый свободный ход, который напрямую влияет на точность позиционирования, ресурс и повторяемость проходов. Структура устранения люфта должна быть технической и воспроизводимой: диагностика, измерения, выбор метода, корректировка и верификация в тех же условиях.
Коротко о маршруте:
- Подтверждаем факт люфта и отделяем шум от геометрической проблемы.
- Определяем причину по таблице признаков и проверочным данным.
- Выбираем безопасный метод устранения и проводим контроль по одному маршруту.
Как отличить люфт и подтвердить его факт
Сначала нужно понять, с чем работаете: со свободным ходом в зоне контакта направляющей, с пульсацией усилия или с нестабильной геометрией всей оси. Если не разделить признаки, корректировка часто проходит впустую.
Радиальный люфт
Проявляется в поперечных колебаниях точки контакта и неравномерном усилии при смене направления.
Осевой люфт
Заметен при возврате и остановках, особенно в начале движения или на малой скорости.
Динамический люфт
Появляется в нагрузке или на скорости: шум, тремор, ухудшение повторяемости положения.
Безопасность и организационный порядок работ
До любых измерений и особенно до вмешательства в крепление выполняйте базовый контроль безопасности:
| Контроль | Как выполняем | Зачем |
|---|---|---|
| LOTO | Отключаем питание, удаляем возможный автоматический режим запуска, фиксируем ось в безопасном положении. | Исключить неожиданные перемещения в момент разметки и затяжки. |
| Доступ в зоне работ | Ограничиваем зону одной бригадой и контролируемый вход. | Снизить риск травм и случайных смещений измерительных точек. |
| Фиксация инструментов | Калибровка динамометрических ключей и индикаторов, проверка чистоты магнитных и измерительных поверхностей. | Повысить точность повторных проходов и интерпретацию данных. |
| Защита среды | Очистка рабочей зоны, минимизация стружки и жидкости рядом с маршрутом. | Предотвратить повторное загрязнение после очистки зоны. |
Причины и их приоритет для устранения
Для практического выбора метода важна не только причина, но и вероятность влияния на ход, шум и ресурс.
| Причина | Признаки | Приоритет проверки |
|---|---|---|

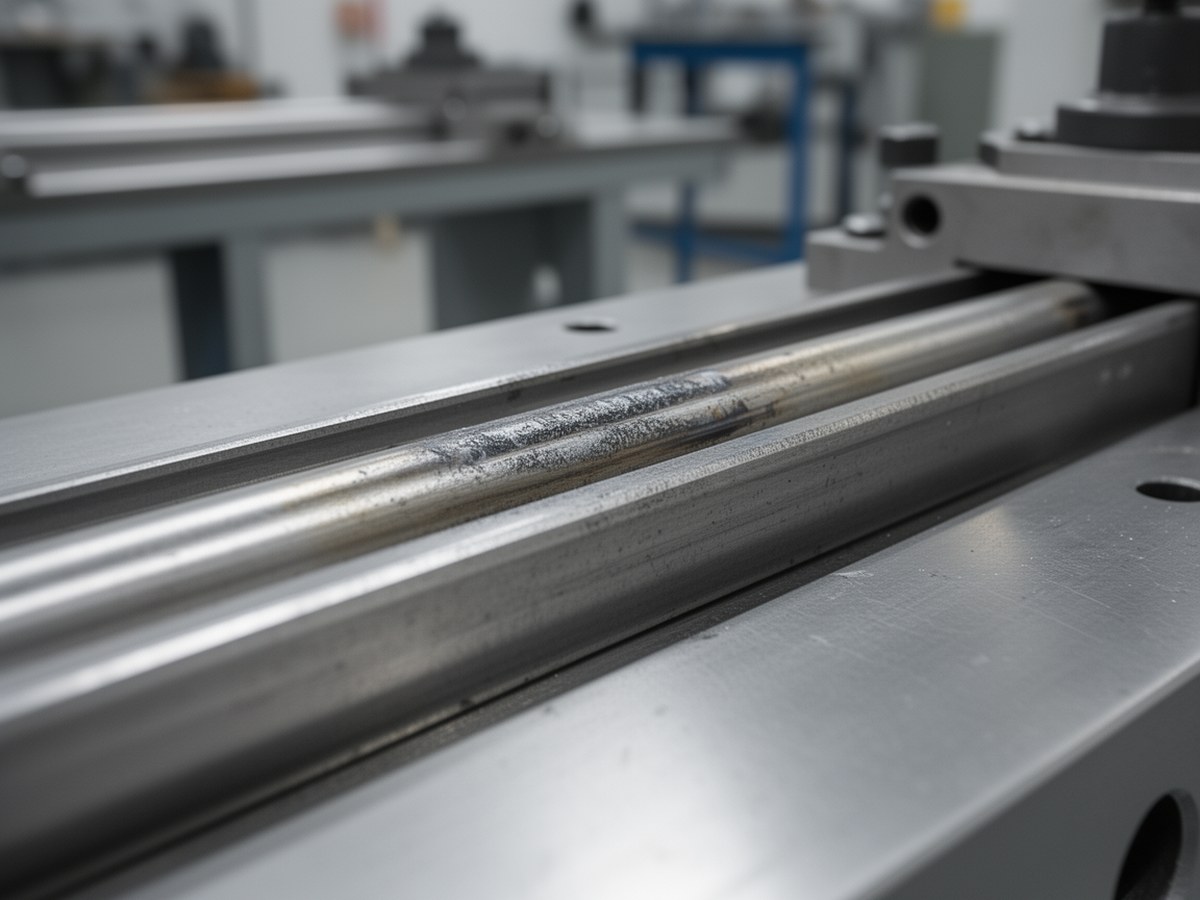

| Износ дорожек и тел качения | Рост люфта по ходу, характерный гул, неоднородный ход. | Высокий: сначала проверка износа и микрогеометрии. |
| Недостаточный или нестабильный преднатяг | Резкая разница в усилии при смене направления. | Высокий: метод корректировки обычно точечный и управляемый. |
| Неравномерная геометрия базы | Локальные упоры, скручивание, перекос кромки хода. | Высокий: сначала выверка посадки и плоскости. |
| Загрязнение и дефицит смазки | Неравномерное усилие, «сухие» участки контакта. | Средний: устраняется базовой очисткой и пересборкой. |
| Термический дрейф | Симптомы меняются после прогрева или после паузы. | Средний: проверка после выравнивания температуры. |
| Режим | Ключевой признак | Действие |
|---|---|---|
| Малые скорости и реверсы | Провалы при смене направления. | Проверяем осевой люфт первым, затем чистку, смазку и преднатяг. |
| Постоянная нагрузка | Стабильный гул и медленное ухудшение по одному участку. | Сначала фиксируем точки микрогеометрии и сравниваем повторяемость замеров. |
| Разгонные режимы | Шум растет с увеличением скорости. | Добавляем анализ вибраций и температурного блока перед разборкой. |
| Симптом | Вероятная причина | Рекомендуемая ветка |
|---|---|---|
| Провал в каждом реверсе на одной точке | Осевой люфт, возможна локальная потеря контактной геометрии | Проверить чистоту и смазку, затем контрольный преднатяг. |
| Только после прогрева возвращается люфт | Термическая деформация узла | Стабилизировать режим и сравнить состояния до/после прогрева. |
| Локальные скачки шума без повторяемости | Кратковременные внешние помехи | Сначала устранить помехи и повторить маршрут без изменения оси. |
| Симптом повторяется в одном участке после 2–3 маршрутов | Нарастающий локальный износ, скрытый дефект | Переходим к разборке или замене и выполняем NDT по трассам критичных зон. |
Подготовка и протокол измерений
Без единого протокола не получится отличить локальную неисправность от системной. Для каждой оси фиксируйте одну последовательность измерений и используйте ее повторно.
| Этап | Инструмент | Ключевой параметр | Критерий оценки |
|---|---|---|---|
| Исходный замер люфта | Индикатор часового типа 0,001 мм | Радиальный и осевой свободный ход | Проверка против допусков паспорта конкретной оси |
| Контроль усилия перемещения | Датчик усилия или журнал текущего привода | Нагрузка по одному маршруту | Стабильная кривая после 2–3 проходов |
| Тепловой контур | Температурный контроль | Температура направляющей и зоны опоры | Одинаковые условия до и после корректировки |
| Воспроизводимость | Маршрутная траектория | Один режим: направление, скорость, нагрузка | Два и более одинаковых прохода по одной оси и режиму. |
Расчетные ориентиры и рабочая область применения
Расчеты полезны для оценки тенденций, но только как дополнительный контроль к измерениям на месте.
Оценка ориентировочного преднатяга:
P = F × K × LP - ориентир усилия, Н; F - нагрузка, Н; K - коэффициент безопасности для конкретной серии; L - длина направляющей, м.
Оценка динамической жесткости по упрощенному ориентиру:
K_d = K_s × (1 - ζ^2)Kd - ориентирная динамическая жесткость, Н/мкм; Ks - статическая жесткость, Н/мкм; ζ - коэффициент демпфирования без единиц.
Температурная подстройка длины:
ΔL = α × L × ΔTΔL - изменение длины, мм; α - коэффициент температурного расширения, 1/°C; L - исходная длина, мм; ΔT - изменение температуры, °C.
Частота для частичного контроля вибрационного профиля:
f = (n/60) × Zf - частота, Гц; n - частота перемещения, об/мин; Z - количество элементов качения в зоне контакта, шт.
| Ориентир | Единицы | Где применяем | Где не применяем |
|---|---|---|---|
| P = F × K × L | Н | Первичная оценка уровня преднатяга перед шагом регулировки. | Не использовать как единственный критерий допуска к работе. |
| K_d = K_s × (1 - ζ²) | Н/мкм | Понимание тенденции изменения жесткости при изменении демпфирования. | Не как замена верификации по маршруту и по шумовому профилю. |
| ΔL = α × L × ΔT | мм | Сравнение геометрии до и после стабилизации температуры. | Не как абсолютная компенсация в системе управления. |
| f = (n/60) × Z | Гц | Ориентир для оценки ожидаемого частотного порядка симптомов. | Не как самостоятельный расчет дефектов без измерительного контура. |
Методы устранения по типу причины
| Ситуация | Первичный метод | Когда помогает | Когда нужен переход к разборке |
|---|---|---|---|
| Локальные зазоры без заметного износа | Очистка, смазочный цикл, точная проверка выравнивания. | Снижение трения и пульсаций после повторных прогонов. | Если отклонения остаются на тех же участках после 2–3 проходов. |
| Перекос оси или неравномерность параллельности | Коррекция базовых опор. Механические доработки выполняются только при наличии разрешенного документа, чертежей и монтажных допусков. Без допуска возможен только контрольный маршрут и разборка. | Стабилизация геометрии в начале и конце траектории. | Если геометрия продолжает уходить после выверки и фиксации, либо операций по доработке не разрешено. |
| Недостаточный преднатяг | Пошаговая регулировка преднатяга. | Выравнивание усилия и исчезновение локальных провалов. | Если растет шум или появляется «перетяжка» в одной зоне. |
| Выраженный износ дорожек/тел | Подтверждаем замером критичных износов. | Ограниченная стабилизация при мелких значениях. | При значительном износе: замена элементов качения или узла. |
| Ось с ограниченной настройкой или безрегулируемым узлом | Только эксплуатационные меры: чистка, повторная смазка, контроль геометрии и состояния посадок. | Снижение симптомов связано с внешним влиянием. | При устойчивых показателях после 2–3 маршрутов: разборка и локальная замена элементов. |
Алгоритм регулировки преднатяга на линейных направляющих
| Шаг | Действие | Контроль | Интервал замера | Критерий перехода / остановки |
|---|---|---|---|---|
| 1 | Выполнить чистовую подготовку направляющей и опорных поверхностей. | Визуальный и инструментальный осмотр поверхности контакта. | Краткий прогон в базовом участке. | Если загрязнение или явные задиры выражены, шаг не продолжается. |
| 2 | Зафиксировать текущие параметры по маршруту. | Радиальный и осевой люфт, усилие и шум по двум проходам в одном направлении и в обратном. | 2 прохода по маршруту. | Если стартовые значения не зафиксированы в журнале, остановить и зафиксировать базу. |
| 3 | Добавить преднатяг маленьким шагом, контролируя одну контрольную зону. | Плавность и усилие перемещения на первом и втором проходах. | 1 короткий маршрут по всем режимам маршрута. | Остановить шаг при локальном заедании или росте шумовой компоненты. |
| 4 | Промежуточная фиксация и повторный замер. | Сравнение тренда люфта и шума по ключевым точкам. | 2–3 прохода в том же режиме. | Если повторяемость не улучшается, не продолжать увеличивать преднатяг. |
| 5 | Финальная проверка по полному маршруту. | Инертность траектории, усилие, плавность, отсутствие локальных провалов. | 3 прохода в одном направлении и нагрузке. | Если критерий верификации подтвержден, закрываем этап; если нет, переход по карте причин. |
После ремонта: восстановление точности хода по маршруту проверки и пороги возврата
Окончание работ подтверждается не визуально, а повторным прогоном в том же сценарии.
| Показатель | Как проверяем | Норма верификации | Результат |
|---|---|---|---|
| Люфт радиальный/осевой | Контрольный маршрут в обе стороны. | Значения в рамках допусков по паспорту оси. | Допуск/анализ на пересмотр. |
| Плавность хода | Переходные участки без рывков и локальных провалов. | Снижение пульсации после каждого прохода по одной шкале контроля. | Стабильный характер движения. |
| Усилие перемещения | Сравнение тренда на 2–3 прохода. | Одинаковая кривая на одинаковом режиме. | Требуется корректировка или дополнительный разборочный этап. |
| Шум | Шум проверяем качественно; при возможности выполняем частотный анализ. | Нет новой характерной «вторичной» компоненты шума. | Допускаем только при повторяемом, неизменяющемся профиле. |
| Итоговый статус | Критерий | Действие |
|---|---|---|
| Допуск в пределах паспорта | Все ключевые параметры в пределах допустимых допусков этой оси в трех повторяющихся проходах. | Передача в нормальный эксплуатационный режим. |
| Отсроченный допуск | Небольшое отклонение в одном из параметров, но стабильный тренд и отсутствие локальных дефектов. | Ограниченная эксплуатация, обязательный контроль в каждой смене, второй цикл верификации через 2 смены. |
| Возврат к ремонту | Симптомы не убывают после 2–3 проходов или растет шум и локальное заедание. | Разборка, NDT и решение о замене элементов качения/узла. |
Температура, вибрации и износ: граничные сценарии
Даже после удачной корректировки часть осей возвращается к симптомам из-за внешних факторов. Их нужно отсекать отдельным блоком проверки.
Температура
Сравнивайте показания до прогрева и после заданного времени. Изменения, повторяющиеся только по термодвижению, не лечатся чистой регулировкой.
Вибрации
На этапе анализа смотрите не только амплитуду, но и частотный паттерн и его повторяемость на маршруте.
Локальный износ
Если локальное повреждение повторяется на одной точке после всех поправок, скорее всего нужна замена изношенного элемента.
Ориентир для оценки температурного эффекта:
ΔL = α × L × ΔTИспользуется для сравнения начального и финального состояния после стабилизации температуры узла и маршрута измерений.
Неразрушающий контроль после восстановления
NDT полезен на этапе подтверждения глубоких дефектов, когда маршрутная верификация и визуальный осмотр не дают причинно-следственную картину.
| Метод | Что применяем | Что видно | Когда считаем информативным |
|---|---|---|---|
| Ультразвук | Поверхностные и контактные зоны. | Микро-дефекты, неоднородности контакта. | При подозрении на скрытый износ после геометрической валидации. |
| Магнитный контроль | Рельсовые и посадочные зоны. | Срыв структуры материала, зоны возможного ослабления. | Для решения о целесообразности разборки или подтверждении локали до вмешательства. |
Минимальный журнал восстановления и эксплуатационный контроль
Журнал снижает риск потери данных между сменами и ускоряет ввод в эксплуатацию без предположений, которые не подтверждены измерениями.
| Поле | Содержимое |
|---|---|
| Дата, ось, исполнитель | Кто, на какой оси и в каком режиме работал. |
| Исходные параметры | Радиальный и осевой люфт, шум, усилие перемещения, температура. |
| Действия по корректировке | Что меняли: очистка, преднатяг, разборка, замена. |
| Критические значения после каждого прохода | Не менее двух повторяемых прогонов по одному маршруту и одному режиму. |
| Итоговый статус | «Готово», «Требует доп. верификации», «Разборка/замена». |
| Минимальный шаблон записи | Пример |
|---|---|
| Метка проверки | Ось X, маршрут 400 мм, нагрузка 30%, скорость 10 м/мин |
| До | Радиальный люфт 0,06 мм; осевой люфт 0,04 мм; усилие перемещения 7,5 Н; шум увеличен на участке 180–220 мм |
| После шага 2 | Радиальный люфт 0,03 мм; осевой 0,025 мм; тренд улучшился по двум проходам |
| После шага 3 | Радиальный люфт 0,02 мм; осевой 0,02 мм; шум стабилизирован, маршрут подтвержден |
| Решение | Выпуск в ограниченный эксплуатационный режим на 2 смены и повторный контроль. |
Частые ошибки и безопасные альтернативы
Чем не стоит начинать
Нарушение протокола измерений, изменение двух параметров сразу, «выжимка» зазора без фиксации тренда.
Что работает надежнее
Вносить изменения малыми шагами, с промежуточным измерением и одинаковым маршрутом проверки.
Когда прекращать регулировку
Если после нескольких шагов сохраняются локальные дефекты и рост шума, перейти к диагностике состояния элементов качения и разборке.
Итог: устранение люфта в линейных направляющих не является разовой операцией. Это повторяемый маршрут подтверждений. Сначала безопасность и измерения, потом локальная корректировка, затем контроль по одному маршруту и только после этого ввод в нормальный режим.
