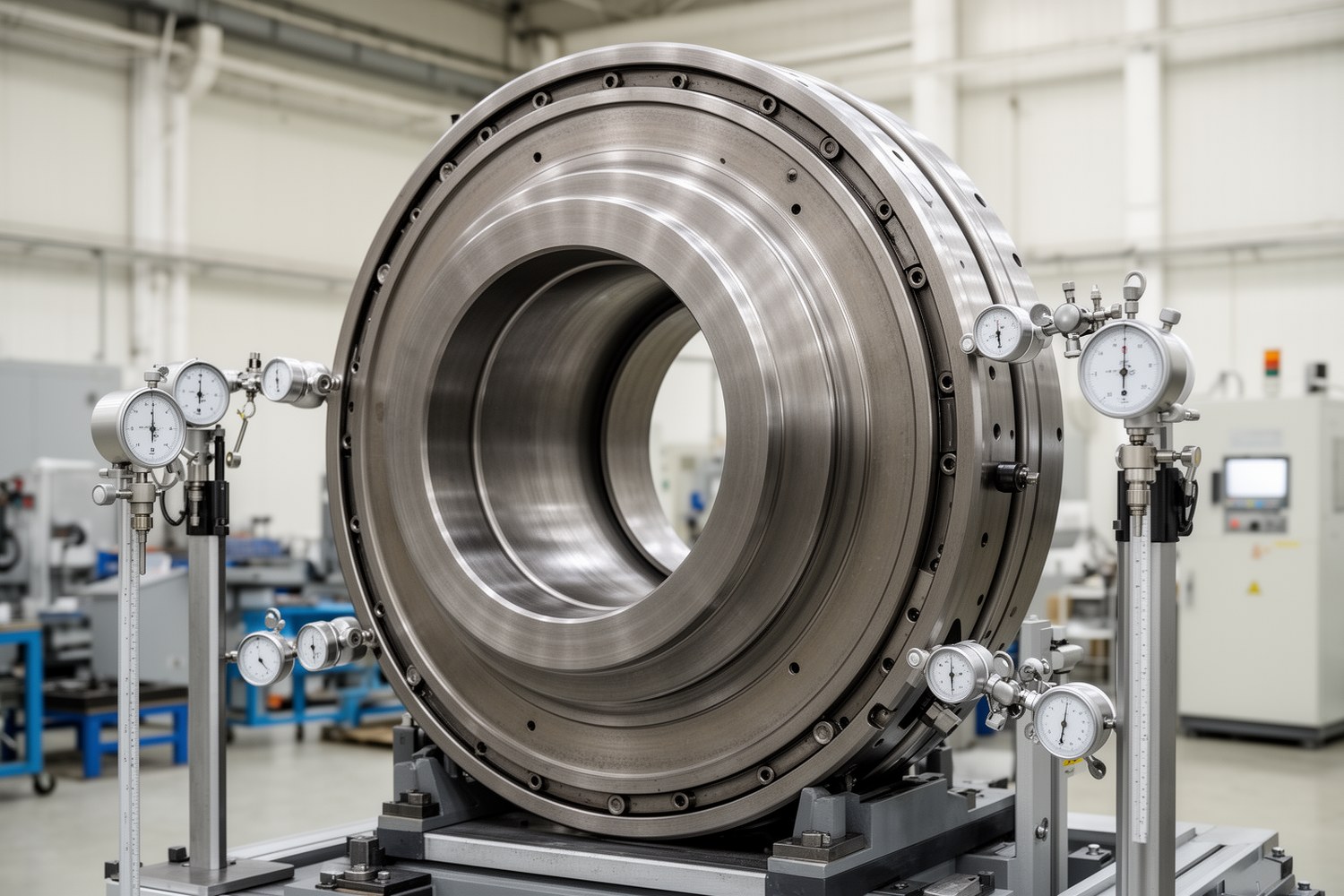

Методика задает воспроизводимый входной контроль крупногабаритных опорно-поворотных устройств (ОПУ) до монтажа. Цель: подтвердить соответствие поставленного изделия требованиям и исключить разные решения между сменами и площадками.
- Область: входной контроль ОПУ перед монтажом.
- Не входит: монтажная регулировка и эксплуатационный мониторинг.
- Формат решения: параметр, метод, допуск, числовой порог, действие.
Нормативная база и приоритет требований
Иерархия обязательна для всех решений:
- КД/ТУ и документация изготовителя.
- Проект/ППР.
- Внутренний стандарт предприятия.
Если источник с более высоким приоритетом не содержит числового порога, применяют внутренний минимальный порог этой методики как временный, с обязательным оформлением протокола расхождений.
Готовность к контролю (чек-лист ОТК)
| Пункт | Статус «Готово» | Стоп-критерий |
|---|---|---|
| Комплект документов | Паспорт, КД/ТУ, сертификаты, протоколы изготовителя | Нет КД/ТУ или нет идентификации изделия |
| Состояние поставки | Нет транспортных повреждений, комплектность подтверждена | Повреждение рабочих поверхностей, трещины |
| Метрология | СИ с действующей поверкой/калибровкой | Просроченная поверка критичного СИ |
| Персонал | Назначены ответственные ОТК/метролог/НК | Нет аттестованного исполнителя НК (если НК обязателен) |
Если документы неполные
До начала измерений оформляют статус Hold. Допускается только визуальная фиксация состояния поставки. Геометрию, зазоры и момент не измеряют до закрытия стоп-критерия.
Условия измерений: обязательные и допускаемые отклонения
Обязательные условия: температура 20±2 °C, термостабилизация не менее 24 ч после доставки, фиксированная карта точек (8/4), стабильная база без перекоса, регистрация условий среды в журнале.
Допускаемое отклонение: 18–24 °C возможно только при письменном разрешении метролога и внесении поправки или расширенной неопределенности в протокол.
Формулировка «рекомендуется» не применяется к условиям среды. Для среды действуют только обязательные требования или оформленное отступление.
Радиальное и осевое биение ОПУ: метод измерения
Измерение выполняют индикаторами при полном обороте 360°. Радиальные параметры снимают по 8 точкам через 45°, осевые по 4 точкам через 90°, если КД/ТУ не задает иную сетку.

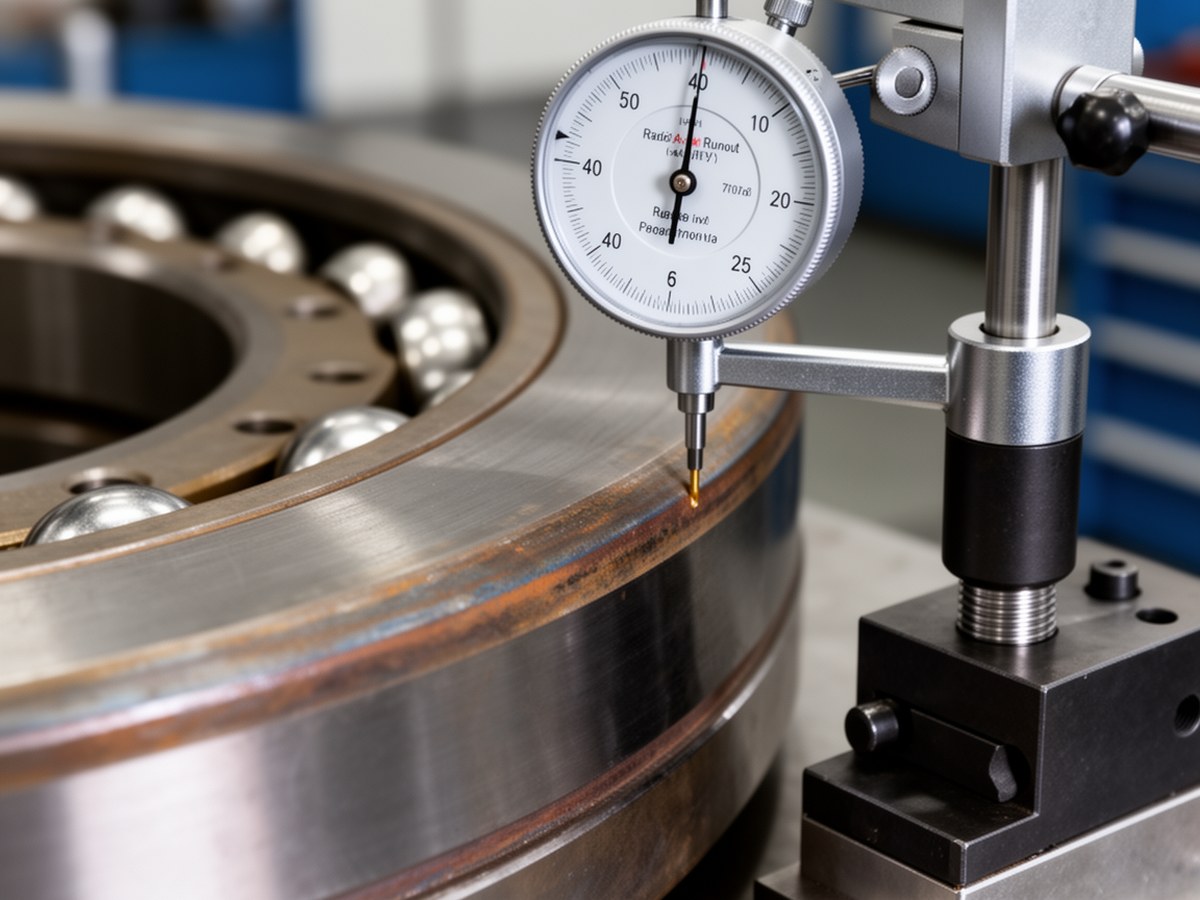

Установка индикаторов
Показать схему базирования перед описанием замеров на 360°.
Момент сопротивления вращению ОПУ и Kнв
Измерение момента выполняют на полном обороте. Рассчитывают Mmax, Mmin, Mср и коэффициент неравномерности:
Kнв = (Mmax − Mmin) / Mср × 100%
| Параметр | Источник порога | Обязательное решение |
|---|---|---|
| Mср вне диапазона КД/ТУ | КД/ТУ (или паспорт изготовителя) | Значимый дефект, NCR, решение через согласование |
| Kнв > порога КД/ТУ | КД/ТУ | Значимый дефект, NCR |
| Если КД/ТУ не задает Kнв | Внутренний временный порог: Kнв ≤ 20% | До согласования с конструктором и качеством, только условная приемка или возврат |
| Превышение Mср более чем на 10% от верхнего предела | Внутренний минимальный порог методики | Возврат или рекламация, если нет утвержденного технического отступления |
Неопределенность и «серая зона» у границы допуска
Минимальные требования методики: повторяемость в точке, не менее 3 повторов; воспроизводимость, контрольная повторная серия другим исполнителем для критичных параметров.
Rповт = Xmax − Xmin
Критерий стабильности: Rповт ≤ 30% от поля допуска параметра (если КД/ТУ не задает более жестко).
Guard band (правило принятия решения):
- если результат + U ≤ предел допуска, параметр принят;
- если результат − U > предел допуска, параметр не принят;
- иначе зона неопределенности, статус Hold, повторные измерения и эскалация NCR.
Алгоритм разрешения конфликта требований
- Исполнитель фиксирует расхождение в протоколе (параметр, источники, значения).
- ОТК открывает NCR в течение 1 рабочего дня.
- Согласование: конструктор + служба качества + метролог (при необходимости поставщик).
- Выпускается документ: «Протокол согласования требований/техническое отступление» с номером и сроком действия.
- Срок решения: до 5 рабочих дней для значимого, до 2 рабочих дней для критичного дефекта.
- Статусы: Hold → Conditional Accept / Reject / Accept.
Матрица дефектов и действия
| Категория | Критерий | Действие |
|---|---|---|
| Критический | Трещины, недопустимый НК, невозможность идентификации, превышение с риском отказа | Отбраковка, возврат, рекламация |
| Значимый | Превышение допусков по биению/моменту/Kнв без непосредственной аварийности | Условная приемка только по документу согласования, либо возврат |
| Допустимый | Косметические дефекты вне рабочих поверхностей | Приемка с замечанием |
Прослеживаемость результатов входного контроля
Протокол входного контроля ОПУ должен однозначно связывать изделие, измерения и решение.
| Элемент архива | Требование |
|---|---|
| Идентификатор | Серийный номер, партия, внутренний номер контроля |
| Файлы измерений | CSV/PDF с первичными рядами, версия методики |
| Фото | Именование: SN_параметр_точка_дата_время.jpg |
| Журнал среды | Температура, время, исполнитель, отклонения |
| Решение | Accept/Conditional/Reject + номер NCR/CAPA |
Фрагмент заполнения протокола (пример)
| Параметр | Факт | Допуск | U | Решение |
|---|---|---|---|---|
| Радиальное биение | 0,11 мм | ≤0,125 мм | 0,01 мм | Принят (0,11+0,01≤0,125) |
| Kнв | 18% | ≤20% | 1% | Принят |
| Mср | 620 Н·м | 350–600 Н·м | 12 Н·м | NCR, значимый дефект |
Смежные процессы
- Монтаж ОПУ: отдельная процедура после статуса Accept/Conditional Accept.
- Операционный контроль: отдельные карты контроля в производстве.
- Рекламационная работа: NCR/CAPA и взаимодействие с поставщиком.
