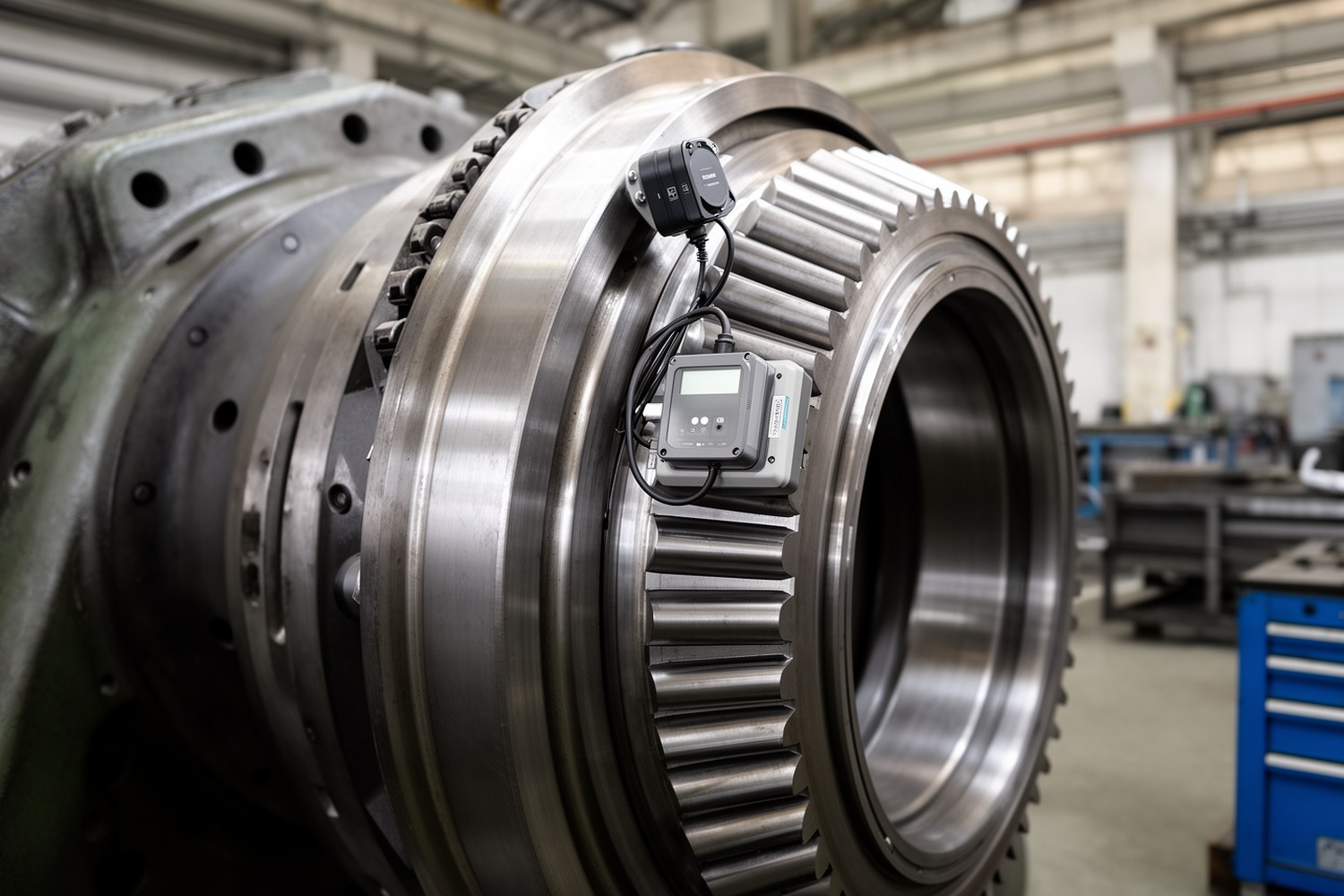

Вибродиагностика крупногабаритных опорно-поворотных устройств (ОПУ) применяется для контроля подшипника поворотного круга без разборки машины. Метод помогает выявлять признаки повреждения дорожек качения, тел качения, сепаратора, зубчатого венца, ослабленного крепежа и монтажных ошибок. В отличие от обычных подшипников качения, крупногабаритное ОПУ работает при малой скорости поворота, переменной нагрузке и заметном влиянии всей металлоконструкции, поэтому простое сравнение уровней вибрации часто недостаточно.
- Измерения выполняют в фиксированном рабочем режиме: с известной скоростью поворота, нагрузкой, направлением вращения и длительностью записи.
- Датчики ставят на жесткие участки рядом с кольцами ОПУ, обычно в радиальном, осевом и при необходимости тангенциальном направлениях.
- Интерпретация строится по спектру, спектру огибающей, временной форме, повторяемости импульсов и тренду относительно предыдущих замеров.
Что диагностируют в ОПУ
Опорно-поворотное устройство состоит из внутреннего и наружного колец, дорожек качения, тел качения, сепаратора или дистанционных элементов, крепежа, посадочных поверхностей и часто зубчатого венца. В зависимости от конструкции ОПУ может быть шариковым, роликовым, однорядным, двухрядным или трехрядным.
Вибрационный сигнал формируется не только самим подшипниковым узлом. В него попадают колебания редуктора поворота, зубчатого зацепления, металлоконструкции, гидравлических ударов, рабочего органа и соседнего оборудования. Поэтому диагностика подшипников поворотного круга должна отделять признаки дефекта ОПУ от внешних источников.
| Тип ОПУ | Особенность контроля | Что учитывать |
|---|---|---|
| Шариковое | Локальные дефекты дают короткие ударные импульсы | Полезен анализ огибающей в полосе резонансов конструкции |
| Роликовое | Выше нагрузочная жесткость и выражены низкочастотные компоненты | Важна стабильность зоны нагружения и режима поворота |
| Двухрядное или трехрядное | Сигнал складывается от нескольких рядов качения | Нужны несколько точек по окружности и сравнение между рядами |
| ОПУ с зубчатым венцом | В спектре присутствует частота зацепления и ее гармоники | Нужно отделять дефекты зубьев от признаков дорожек качения |

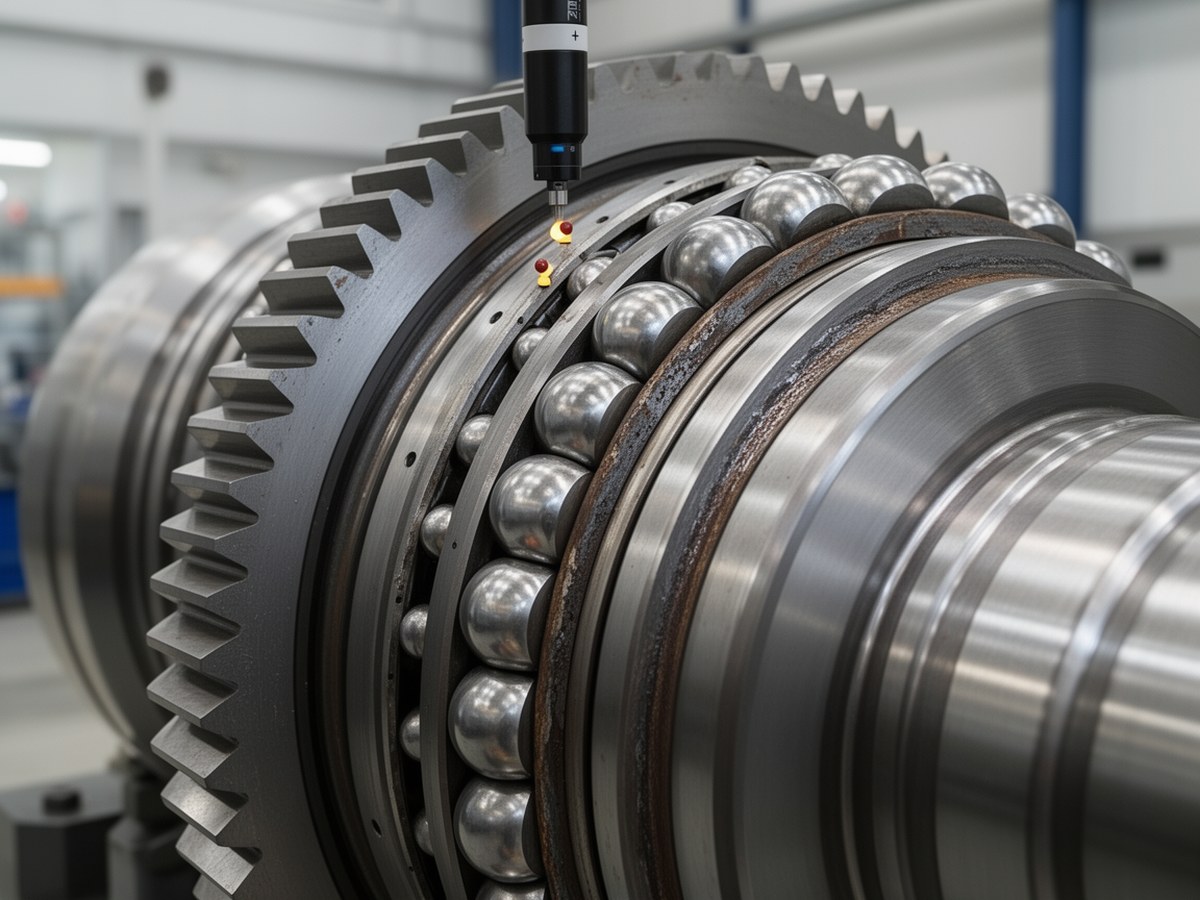

Состав ОПУ
Схема уместна после описания колец, дорожек качения, тел качения, сепаратора, крепежа и зубчатого венца.

Особенности крупногабаритных ОПУ
Главная трудность низкоскоростной диагностики связана с малым числом оборотов за время замера. Если ОПУ поворачивается со скоростью 0,2–1 об/мин, за короткую запись дефект может не пройти через нагруженную зону или проявиться единичным импульсом. Такой сигнал плохо описывается обычным усредненным уровнем вибрации.
На результат влияют люфты, переменный опрокидывающий момент, проскальзывание тел качения, неравномерная скорость, ударные нагрузки от рабочего процесса и упругость опорной конструкции. Поэтому вибродиагностика ОПУ обычно рассматривается как часть комплексного контроля, а не как единственный критерий технического состояния.
Для крупногабаритных ОПУ опасно переносить пороговые нормы обычных быстроходных подшипников без адаптации. Критерии задают по паспорту машины, регламенту предприятия, исходному базовому замеру, динамике тренда и экспертной оценке совокупных признаков.
Подготовка измерений
Перед замером фиксируют тип машины, точку установки датчика, направление измерения, скорость поворота, нагрузку, температуру, состояние смазки, направление вращения и положение рабочего оборудования. Для кранов, экскаваторов и перегружателей важно повторять измерения в сопоставимых положениях стрелы, ковша или грузозахватного органа.
Желательно записывать не отдельный короткий фрагмент, а несколько повторяемых проходов. Если полный оборот невозможен по условиям эксплуатации, регистрируют одинаковые рабочие сектора и явно указывают угол поворота. Скорость поворота должна быть максимально стабильной, иначе расчетные частоты будут размазываться по спектру.
где T: минимальная длительность записи, с; N: желаемое число оборотов или эквивалентных проходов через сектор контроля; fr: частота относительного вращения колец, Гц. Для низкоскоростного ОПУ часто выбирают N не менее 2–5, если это допускает режим машины.
В протоколе замера указывают датчик, способ крепления, точку, направление, частоту дискретизации, фильтры, длительность записи, режим машины, скорость, нагрузку, температуру, состояние смазки и замеченные внешние источники вибрации. Для низкочастотного канала важна достаточная длительность записи; для ударных признаков и огибающей нужны частота дискретизации и полоса, позволяющие увидеть резонансные высокочастотные компоненты.
Датчики и точки установки
Для ОПУ применяют пьезоэлектрические акселерометры, низкочастотные акселерометры, датчики скорости вибрации и датчики перемещения. Акселерометр удобен для ударных признаков и огибающей, датчик скорости показывает общее низкочастотное состояние, датчик перемещения помогает контролировать зазоры, качку и медленные смещения.
| Тип датчика | Когда выбирать | Ограничение |
|---|---|---|
| Акселерометр общего назначения | Обзорный контроль, спектр, огибающая, ударные признаки | Может быть недостаточно чувствителен на очень низких частотах |
| Низкочастотный акселерометр | Медленное вращение, низкоскоростная вибродиагностика, контроль зоны нагружения | Требует аккуратного крепления и защиты от внешних ударов |
| Датчик скорости | Оценка общего уровня вибрации и состояния конструкции | Менее информативен для коротких высокочастотных импульсов |
| Датчик перемещения | Контроль зазоров, качки, медленных смещений и деформаций | Не заменяет анализ спектра и огибающей |
Датчик устанавливают на очищенную жесткую поверхность, как можно ближе к силовому пути от кольца ОПУ к раме. Магнитная установка допустима для обзорных замеров, но для слабых низкочастотных признаков предпочтительнее резьбовое крепление или надежная площадка. Нежесткие кожухи, тонкие крышки и загрязненные поверхности дают ложное ослабление или резонанс.
| Направление | Назначение | Рекомендуемое применение |
|---|---|---|
| Осевое | Контроль нагрузок вдоль оси поворота | Износ дорожек, изменение зазора, перекос, опрокидывающий момент |
| Радиальное | Контроль поперечных колебаний кольца и рамы | Дефекты дорожек, крепежа, посадки, неравномерная нагрузка |
| Тангенциальное | Контроль крутильных и зубчатых составляющих | Зубчатый венец ОПУ, редуктор поворота, рывки при вращении |
| Несколько точек по окружности | Сравнение нагруженной и разгруженной зон | Локализация дефекта и отделение его от внешних источников |
Что смотреть в сигнале
Временной сигнал показывает ударные импульсы, рывки, модуляцию и нестабильность вращения. Обычный спектр помогает увидеть частоту вращения, гармоники, частоту зацепления зубчатого венца, боковые полосы и низкочастотные колебания конструкции. Спектр огибающей полезен для локальных дефектов дорожек и тел качения, когда удар возбуждает собственные частоты конструкции.
При нестационарной скорости применяют частотно-временной анализ или обработку по угловой метке, если доступен датчик положения. Синхронное усреднение помогает выделить повторяемые зубчатые составляющие и отделить их от случайных ударов. Тренд амплитуды диагностического признака обычно важнее одиночного абсолютного значения.
Спектральный анализ
Подходит для устойчивых частот: частоты вращения, гармоник, частоты зацепления, повторяемых дефектных частот. Требует достаточной длительности записи и стабильного режима.
Анализ огибающей
Применяется для импульсных дефектов дорожек и тел качения. Качество зависит от выбора полосы фильтрации, крепления датчика и уровня внешних ударов.
Угловая синхронизация
Использует датчик положения или угловую метку. Нужна при переменной скорости, неполных оборотах и сравнении признаков по сектору окружности.
Трендовый контроль
Сравнивает одинаковые признаки во времени. Полезен, когда нет надежных универсальных порогов для конкретного ОПУ.
Частотно-временной анализ
Нужен при переменной скорости, кратковременной зоне нагружения и неполных оборотах. Помогает увидеть, в какой момент появляется импульсный признак.
Характерные частоты дефектов
Расчетные частоты используют как ориентир для поиска пиков в спектре и огибающей. Формулы ниже справедливы для упрощенного случая: одно кольцо вращается относительно неподвижного, тела качения катятся без значимого проскальзывания, геометрия известна, а fr задана как частота относительного вращения колец. Знак в формулах и интерпретация наружной или внутренней дорожки зависят от кинематики конкретного ОПУ: какое кольцо вращается, где находится зона нагружения и как задано направление относительного движения.
Без точной геометрии ОПУ, стабильной скорости и понимания кинематики расчетные частоты нельзя использовать как единственный диагностический критерий. Их сопоставляют с гармониками, боковыми полосами, повторяемостью во времени, точками по окружности и результатами других методов контроля.
Частота прохождения тел качения по дорожке наружного кольца для классической схемы с неподвижным наружным кольцом. z: число тел качения; fr: частота относительного вращения, Гц; d: диаметр тела качения; D: средний диаметр дорожки качения; α: угол контакта.
Частота прохождения тел качения по дорожке внутреннего кольца для той же расчетной схемы. При дефекте внутренней дорожки часто наблюдаются боковые полосы, связанные с частотой вращения.
Частота вращения сепаратора или частота прохода сепараторной структуры. Обычно относится к низкочастотной области и требует длинной записи.
Частота вращения тела качения вокруг собственной оси. При дефекте шарика или ролика амплитуда может быть нестабильной, потому что контакт с дефектом меняется по мере вращения тела качения.
Простая трендовая оценка: A1: амплитуда диагностического признака на базовом замере; A2: амплитуда на текущем замере в том же режиме и в той же точке. Рост K сам по себе не является браковочным критерием, но служит основанием для сокращения интервала контроля или углубленной проверки.
Типовые дефекты и признаки
| Дефект | Временной сигнал | Спектр и огибающая | Проверка |
|---|---|---|---|
| Повреждение наружной дорожки | Повторяемые импульсы при прохождении зоны нагружения | BPFO и гармоники, часто устойчивее в огибающей | Сравнить точки по окружности и нагрузочные положения |
| Повреждение внутренней дорожки | Импульсы с амплитудной модуляцией | BPFI, гармоники, боковые полосы на fr | Проверить повторяемость при изменении направления поворота |
| Дефект тела качения | Нерегулярные ударные группы | BSF, возможная модуляция FTF | Исключить удары от привода и рабочего органа |
| Дефект сепаратора | Низкочастотная модуляция, неравномерное вращение | FTF и низкочастотные компоненты | Нужна длинная запись и контроль скорости |
| Износ зубчатого венца | Рывки, повторяемые при зацеплении | Частота зацепления, гармоники, боковые полосы | Осмотр зубьев, контроль люфта и состояния редуктора |
| Износ ОПУ по дорожкам и посадкам | Рост качки, удары в отдельных секторах | Рост низкочастотных составляющих, нестабильная огибающая | Контроль люфта ОПУ, зазоров, смазки и состояния крепежа |
| Ослабление крепежа | Удары, дребезг, скачки уровня | Широкополосная вибрация, субгармоники, признаки нелинейности | Проверка момента затяжки, посадочных поверхностей и трещин |
| Перекос или монтажная ошибка | Усиление вибрации в отдельных секторах | Компоненты fr и гармоники, рост осевой вибрации | Контроль геометрии, зазоров и распределения нагрузки |
| Недостаток или загрязнение смазки | Рост высокочастотного шума, сухие импульсы | Широкополосное усиление, нестабильная огибающая | Анализ смазки, проверка подачи и загрязнений |
Ошибки измерений и ложные признаки
Ложные диагностические признаки часто появляются из-за слишком короткой записи, плохого контакта датчика, переменной скорости поворота, работы редуктора, ударов рабочего оборудования, ослабленных кожухов и вибрации соседних механизмов. Отдельная проблема: интерпретация одиночного пика без проверки его гармоник, боковых полос и повторяемости.
| Причина | Как проявляется | Как снизить риск ошибки |
|---|---|---|
| Плохое крепление датчика | Ложные резонансы, нестабильный уровень | Очистить поверхность, использовать жесткое крепление, повторить замер |
| Короткая запись | Низкочастотные признаки не видны или выглядят случайными | Увеличить T, захватить несколько проходов или оборотов |
| Переменная скорость | Размазывание пиков по частоте | Фиксировать скорость, применять угловую метку или частотно-временной анализ |
| Редуктор поворота | Гармоники и боковые полосы, похожие на дефекты ОПУ | Сравнить точки около редуктора и вдали от него |
| Ударная рабочая нагрузка | Широкополосные импульсы без стабильной периодики | Проводить отдельный замер в спокойном технологическом режиме |
| Люфт металлоконструкции | Стук, субгармоники, скачки фазы | Проверить крепеж, зазоры, трещины и посадочные места |
Практический пример
На перегружателе с крупногабаритным ОПУ при повторном замере появились импульсы в одной зоне окружности. В спектре огибающей наблюдался пик, близкий к расчетной частоте прохождения тел качения по наружной дорожке, и несколько гармоник. Признак не совпадал с частотой зацепления зубчатого венца и не усиливался у редуктора поворота.
После повторной записи в том же секторе, контроля люфта, проверки смазки и осмотра доступных участков вывод сформулировали как вероятное локальное повреждение дорожки качения в нагруженной зоне. Рекомендуемое действие: сократить интервал контроля, выполнить углубленную проверку при ближайшем останове и планировать ремонт по динамике тренда.
Как принимать решение
Решение по результатам вибродиагностики принимают не по одному признаку, а по уровню риска. Учитывают тренд, повторяемость режима, подтверждение признака в нескольких точках, состояние зубчатого венца ОПУ, результаты контроля люфта, осмотра и анализа смазки.
| Уровень | Признаки | Действие |
|---|---|---|
| Наблюдение | Уровни стабильны, новых импульсов нет, условия замера сопоставимы с базовыми | Продолжить плановый контроль по регламенту |
| Повторный контроль | Появился слабый новый признак без устойчивых гармоник и подтверждения по точкам | Повторить замер в том же режиме, проверить крепление датчика и внешние источники |
| Сокращение интервала | Признак повторяется, тренд растет, но локализация или причина не подтверждены | Увеличить частоту контроля, добавить точки и методы проверки |
| Углубленная диагностика | Есть гармоники, боковые полосы, рост огибающей или связь с конкретной зоной окружности | Сопоставить вибрацию с люфтом, смазкой, эндоскопией, осмотром зубьев и крепежа |
| Плановый ремонт | Признаки устойчиво растут, локализация повторяется, дополнительные методы подтверждают дефект | Планировать ремонт или замену узла в ближайшее допустимое окно |
| Ограничение или остановка | Резкий рост ударной вибрации, опасный люфт, повреждение крепежа, разрушение зубьев или визуально подтвержденный дефект | Ограничить нагрузку, вывести машину из опасного режима или остановить эксплуатацию до проверки |
Сравнение с другими методами контроля
Вибродиагностика хорошо показывает динамические признаки, но не заменяет остальные методы контроля. Для ОПУ полезнее комплексная картина: вибрация, контроль люфта ОПУ, визуальный осмотр, состояние смазки, состояние зубьев и история эксплуатации.
| Метод | Что показывает | Ограничение |
|---|---|---|
| Вибродиагностика | Импульсы, частоты дефектов, зубчатые и крепежные признаки | Зависит от режима, длительности записи и внешних вибраций |
| Контроль люфта | Износ ОПУ, зазоры, изменение жесткости узла | Плохо локализует ранний дефект дорожки или тела качения |
| Визуальный осмотр | Трещины, состояние крепежа, зубьев, смазки и уплотнений | Не видит скрытую зону дорожек без разборки или эндоскопии |
| Анализ смазки | Металлические частицы, загрязнение, деградацию смазки | Требует правильного отбора пробы и не всегда дает локализацию |
| Акустическая эмиссия | Высокочастотные события при развитии микроповреждений | Чувствительна к шумам и требует специализированной настройки |
| Эндоскопия | Визуальное подтверждение повреждений доступных участков | Ограничена доступом и не всегда применима без остановки |
Что включать в протокол
Протокол должен позволять повторить измерения через месяц или год в тех же условиях. В него включают схему точек, тип датчиков, способ крепления, направления измерений, частоту дискретизации, фильтры, длительность записи, скорость поворота, нагрузку, температуру, состояние смазки, режим машины и вывод по каждому признаку. Отдельно фиксируют, какие возможные ложные причины были проверены.
Практичный вывод формулируют осторожно: не «подшипник разрушен», если есть только один пик, а «наблюдается устойчивый признак, согласующийся с дефектом наружной дорожки; требуется повторный контроль и сопоставление с люфтом, смазкой и осмотром». Такой подход снижает риск ошибочной браковки и делает диагностику опорно-поворотных устройств пригодной для планирования обслуживания.
