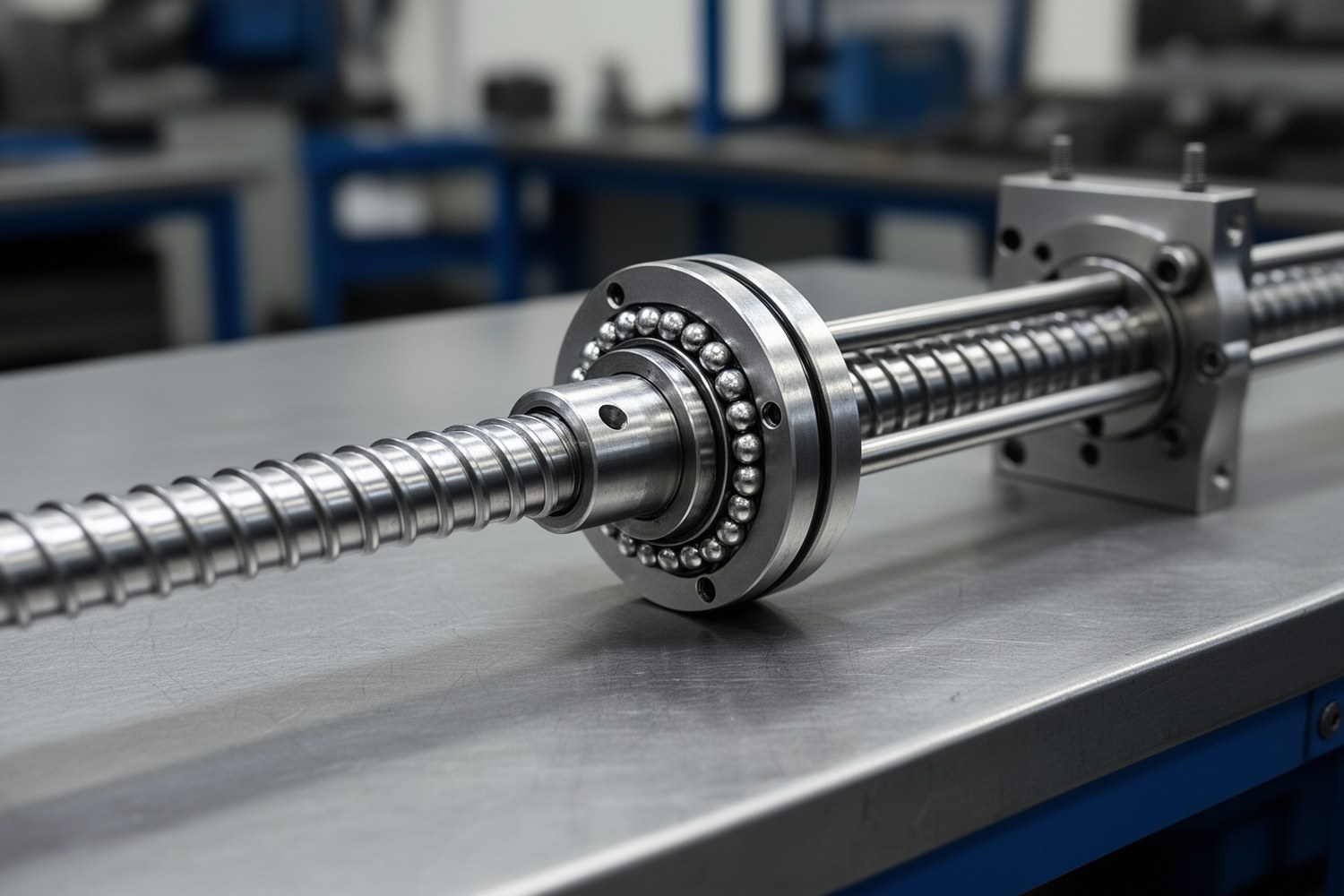

Шарико-винтовая передача (ШВП) применяется там, где нужно точно преобразовать вращение в поступательное движение. Виды ШВП различаются по назначению, точности, способу изготовления, преднатягу, типу гайки и схеме возврата шариков. Эти признаки напрямую влияют на люфт, жесткость, ресурс и требования к обслуживанию.
- Шарико-винтовая передача — приводной механизм в целом.
- Шарико-винтовая пара — узел винт+гайка с шариками и каналами рециркуляции.
- Базовый компромисс: скорость, усилие, точность, срок службы и затраты на жизненный цикл.
Что такое ШВП и где она применяется
ШВП используют в линейных осях станков, робототехнике, измерительных и сборочных системах, промышленной автоматике. За счет трения качения обеспечиваются высокий КПД и хорошая повторяемость позиционирования.
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
При выборе учитывают среду эксплуатации: при сильном загрязнении, ударах и грубых допусках могут быть применимы альтернативные передачи.
Устройство ШВП: элементы узла и принцип работы
Конструкция включает винт с дорожкой качения, гайку, шарики, каналы рециркуляции, уплотнения и опорные узлы. При вращении винта шарики перекатываются по дорожкам винта и гайки, передавая осевую силу.
Термины: люфт (осевой зазор), преднатяг и жесткость — разные параметры. Преднатяг уменьшает люфт и повышает жесткость, но увеличивает потери и тепловыделение.
Виды ШВП: инженерная классификация
| Признак | Типы | Практический смысл |
|---|---|---|
| По назначению | Транспортные, позиционирующие, силовые | Баланс между точностью, скоростью и нагрузкой |
| По изготовлению винта | Катаные и шлифованные ШВП | Шлифованные обычно обеспечивают более стабильную геометрию |
| По типу гайки | Одиночная, сдвоенная, фланцевая, цилиндрическая | Монтаж, габариты, варианты реализации преднатяга |
| По рециркуляции | Дефлектор/вкладыш, наружная трубка, торцевой возврат | Ограничения по скорости, шуму и размерам гайки |
| По профилю канавки | Обычно готический профиль (двухточечный контакт) | Влияет на контактные напряжения и осевую жесткость |
Класс точности ШВП (ISO 3408)
Для закупки и согласования ТЗ применяют стандартные классы точности, например C0, C1, C3, C5, C7, C10 (меньший номер обычно означает более высокую точность хода).
| Класс (пример ISO 3408) | Типовые применения | Комментарий |
|---|---|---|
| C0–C3 | Прецизионные оси, измерительные и координатные системы | Высокие требования к монтажу и термостабильности |
| C5 | Станочные и автоматизированные оси общего точного назначения | Часто используемый компромисс |
| C7–C10 | Транспортные и вспомогательные перемещения | Приоритет ресурса и экономичности |
Преднатяг ШВП: способы реализации
| Способ | Суть | Инженерные последствия |
|---|---|---|
| Шарики увеличенного диаметра | Уменьшение зазора за счет селекции шариков | Просто конструктивно, ограниченная регулировка после сборки |
| Сдвоенная гайка с осевым смещением | Преднатяг создается взаимным поджатием гаек | Высокая жесткость, больше габарит и потери |
| Сдвоенная гайка с дистанционным элементом | Регулировка прокладкой/проставкой | Удобная настройка, чувствительность к монтажу |
Рециркуляция шариков ШВП: схемы и ограничения
- Вкладыш/дефлектор (внутренняя): компактно, часто ниже внешний шум, но ограничение по пиковым скоростям зависит от геометрии возврата.
- Наружная трубка: технологичная и распространенная схема, но увеличивает габарит гайки и может повышать шум.
- Торцевой возврат: компактность по диаметру и аккуратная компоновка, критична к точности изготовления торцевых каналов.

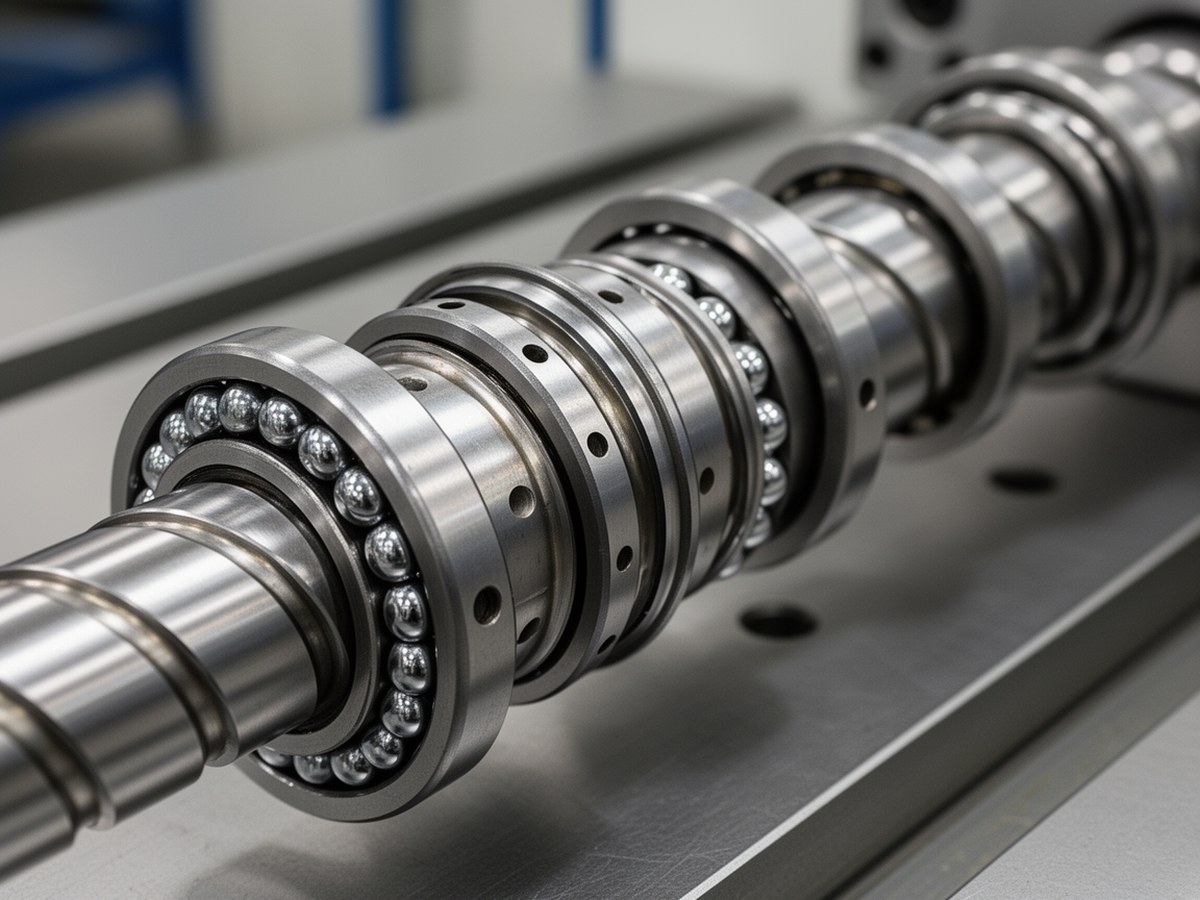

Исполнения ШВП в реальном масштабе
Фото помогает визуально различить типы гаек и диаметры винтов, упомянутые в классификации.
Ключевые параметры и базовые расчеты
Ниже приведены зависимости для предварительного расчета в квазистационарном режиме: без учета инерции, ускорений, упругих деформаций и дополнительных потерь редуктора/муфт/подшипников.
L = p · n
L — перемещение (мм), p — шаг (мм/об), n — число оборотов.
v = (p · n_rpm) / 60
v — скорость (мм/с), n_rpm — об/мин.
T = (F · p) / (2π · η)
T — момент (Н·м), F — осевая сила (Н), η — КПД.
Как выполнить подбор ШВП по нагрузке и шагу
Ориентировочные диапазоны (уточняются по каталогу): шаг 5–20 мм/об для большинства осей, диаметр винта 16–50 мм для типовых промышленных задач.
- Задать ход, скорость и цикл работы.
- Оценить рабочую и пиковую осевую силу.
- Выбрать шаг по требуемой скорости и моменту привода.
- Выбрать диаметр по грузоподъемности, жесткости и критической частоте.
- Назначить класс точности и допустимый люфт ШВП.
- Назначить преднатяг ШВП по требованиям к жесткости/нагреву.
- Проверить монтаж: соосность, опоры, тепловое удлинение, смазка и защита.
Сравнение с ременной и цепной передачей
| Критерий | ШВП | Ременная передача | Цепная передача |
|---|---|---|---|
| Точность позиционирования | Высокая при корректном монтаже | Средняя, зависит от упругости и растяжения | Средняя, зависит от износа звеньев |
| КПД | Обычно 0,85–0,95 (зависит от исполнения и режима) | Высокий, снижается при проскальзывании | Высокий, чувствителен к смазке |
| Шум | Низкий/средний | Низкий | Средний/высокий |
| Обслуживание | Контроль смазки, чистоты, люфта | Контроль натяжения и замена ремня | Смазка, натяжение, контроль звездочек |
| Стоимость владения | Оправдана при требованиях к точности и повторяемости | Оправдана при умеренной точности и простой кинематике | Оправдана при передаче значительных нагрузок и допустимом шуме |
Эксплуатация и надежность
Ресурс ШВП определяется смазкой, чистотой и качеством монтажа. Критичны загрязнение, перекос, перегрузка, неверный преднатяг и работа у предельных оборотов.
| Неисправность | Причины | Профилактика |
|---|---|---|
| Рост люфта | Износ дорожек, деградация преднатяга | Контроль осевого зазора и состояния опор |
| Шум и рывки | Недостаток смазки, загрязнение | Регламент смазки, защита от стружки и пыли |
| Перегрев | Избыточный преднатяг, перекос, завышенная скорость | Проверка соосности, корректировка режима |
| Ускоренный износ | Недостаток запаса по нагрузке, ударные режимы | Запас по грузоподъемности, плавные профили разгона |
Итог
Практический порядок выбора: скорость и усилие → шаг и диаметр → класс точности ШВП → преднатяг ШВП и допустимый люфт ШВП → проверка монтажа и условий эксплуатации.
