Винтовая передача состоит из винта и гайки. Этот механизм преобразует вращательное движение в линейное перемещение или наоборот. Тип передачи влияет на точность позиционирования, энергоэффективность привода и ресурс в заданных условиях эксплуатации. Основные виды классифицируют по характеру трения в сопряжении.
Принцип действия и базовая классификация
Работа механизма основана на перемещении профиля резьбы гайки по винтовой линии вала. За один оборот винта гайка совершает линейное перемещение, равное ходу резьбы. В инженерной практике необходимо строго различать шаг резьбы (расстояние между соседними витками) и ход резьбы (линейное перемещение за один оборот, зависящее от числа заходов).
Loctite 243, 1000 мл23 500 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 290, 50 мл2 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Molykote HSC Plus, 1 кг11 950 ₽ Без НДС
Все винтовые передачи делятся на две категории:
- Передачи трения скольжения: контакт поверхностей происходит непосредственно по профилю резьбы.
- Передачи трения качения: между винтом и гайкой располагаются тела качения (шарики или ролики), исключающие прямое скольжение профилей.
Винтовые передачи скольжения
Это классический тип механизмов. Они работают в условиях граничного трения. Наиболее распространены передачи с трапецеидальной резьбой (регламентируется ГОСТ 24738-81) и грузовые винты с упорной резьбой, профиль которых оптимизирован для восприятия высоких односторонних осевых нагрузок.
Главное преимущество передач скольжения заключается в самоторможении. Это свойство не позволяет осевой силе, приложенной к гайке, вызвать вращение винта. Самоторможение незаменимо в домкратах, прессах и подъемниках, так как исключает самопроизвольное опускание груза при отключении привода.
Материалы пар трения
Из-за высоких контактных напряжений и трения скольжения материалы винта и гайки должны образовывать антифрикционную пару. Винты обычно изготавливают из конструкционных или легированных сталей (например, Сталь 45, 40Х) с последующей поверхностной закалкой. Для гаек применяют материалы с низким коэффициентом трения.
| Материал гайки | Характеристики и применение | Коэффициент трения (со сталью, со смазкой) |
|---|---|---|
| Оловянная бронза (БрО10Ф1) | Высокая износостойкость, отличная прирабатываемость. Применяется в тяжелонагруженных станках. | 0.08 - 0.10 |
| Алюминиевая бронза (БрАЖ9-4) | Высокая прочность, устойчивость к ударным нагрузкам. Рекомендуется для тихоходных передач. | 0.10 - 0.12 |
| Полимеры (POM, ZX-100K) | Работа без смазки, бесшумность, стойкость к агрессивным средам. Для легких и средних нагрузок. | 0.05 - 0.15 |
| Антифрикционный чугун | Дешевое решение для ручных тихоходных механизмов (струбцины, тиски). | 0.12 - 0.15 |
Винтовые передачи качения (ШВП и РВП)
Для устранения недостатков передач скольжения (низкий КПД, быстрый износ, склонность к заеданию) применяются механизмы, где трение скольжения заменено трением качения.
Шарико-винтовые передачи (ШВП)
В ШВП крутящий момент передается через стальные шарики, циркулирующие по замкнутому каналу между винтом и гайкой. Это обеспечивает КПД до 95%. Для устранения осевого люфта и повышения кинематической точности в ШВП создается преднатяг за счет установки шариков большего диаметра или использования двойной гайки с распорным кольцом.
Ролико-винтовые передачи (РВП)
Вместо шариков используются резьбовые ролики-сателлиты. Площадь контакта в РВП значительно больше, чем в ШВП. Это обеспечивает высокую нагрузочную способность, жесткость и стойкость к сильным ударным нагрузкам. РВП часто применяются в электромеханических прессах и аэрокосмической отрасли.

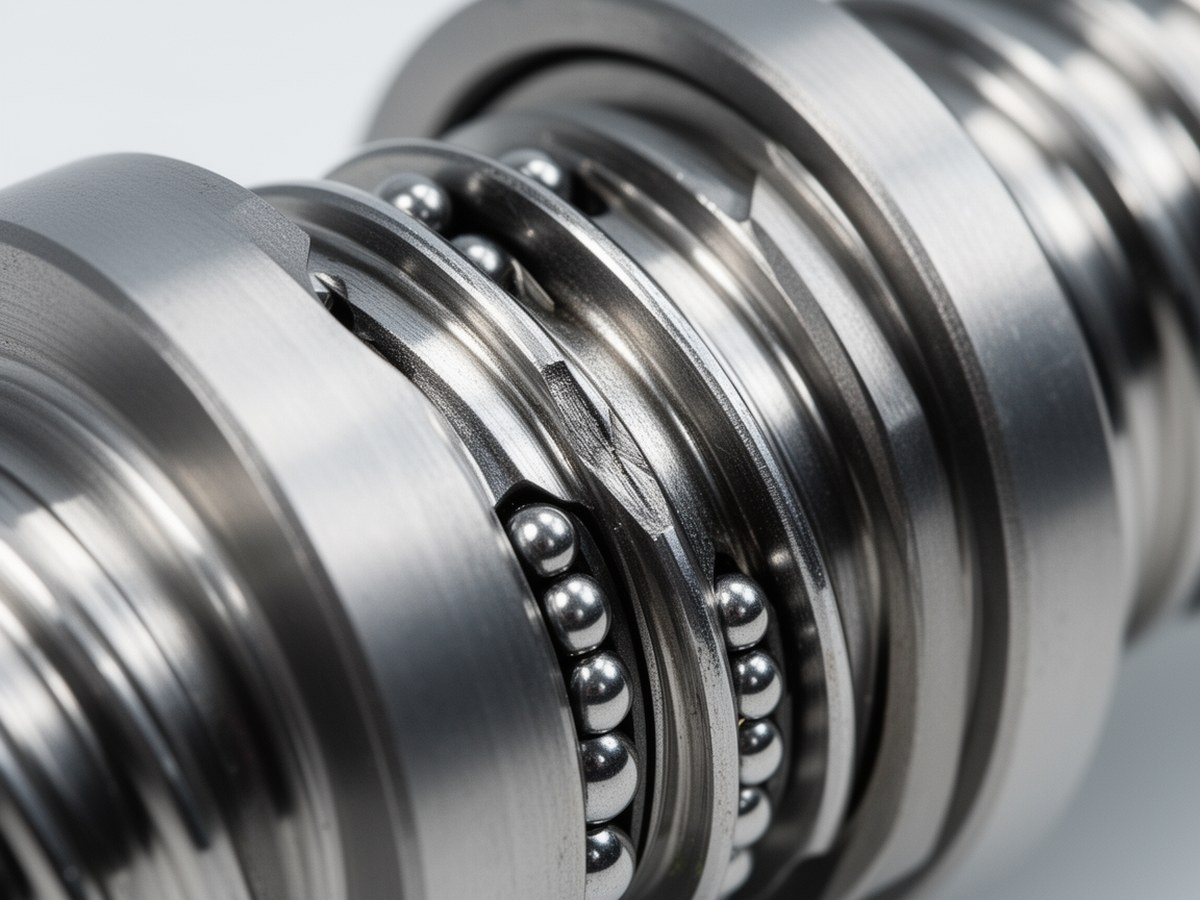

Устройство передачи качения
Детальный вид гайки ШВП с каналом рециркуляции шариков.
Устройство передачи качения
Детальный вид гайки ШВП с каналом рециркуляции шариков.
Расчет основных параметров
При проектировании привода инженеру необходимо рассчитать требуемый крутящий момент и проверить условия самоторможения.
Условие самоторможения
Передача является самотормозящейся, если угол подъема резьбы меньше приведенного угла трения:
Обозначения:
- ψ: угол подъема винтовой линии на среднем диаметре резьбы;
- ρ': приведенный угол трения (зависит от коэффициента трения и угла профиля резьбы).
Связь крутящего момента и осевой силы
Для создания осевой силы F на гайке к винту необходимо приложить крутящий момент T:
Знак «плюс» используется при подъеме груза (движение против действия силы), а знак «минус» ставится при опускании. Переменная d₂ обозначает средний диаметр резьбы.
Расчет КПД
Коэффициент полезного действия винтовой передачи определяется соотношением полезной работы к затраченной:
Для ШВП угол трения стремится к нулю, поэтому их КПД практически не зависит от угла подъема резьбы и стабильно держится в диапазоне 0.9...0.95.
Сравнение характеристик и критерии выбора
Выбор конкретного вида винтовой передачи зависит от требований к точности, скорости, нагрузке и бюджету проекта.
| Характеристика | Трапецеидальная передача | Шарико-винтовая (ШВП) | Ролико-винтовая (РВП) |
|---|---|---|---|
| КПД | 30% - 50% | 90% - 95% | 80% - 90% |
| Самоторможение | Да (при малых углах подъема) | Нет (требуется тормоз) | Нет |
| Нагрузочная способность | Средняя / Высокая | Средняя | Сверхвысокая |
| Точность и люфт | Люфт присутствует, износ увеличивает зазор | Высокая точность, возможен преднатяг (безлюфтовая) | Высочайшая точность и жесткость |
| Скорость перемещения | Низкая (ограничена нагревом) | Высокая | Очень высокая |
| Относительная стоимость | Низкая | Средняя | Высокая |
- Используйте трапецеидальные винты для простых, тихоходных механизмов, где требуется самоторможение и важна низкая стоимость.
- Выбирайте ШВП для станков с ЧПУ, 3D-принтеров и систем точного позиционирования, где необходим высокий КПД и отсутствие люфта.
- Применяйте РВП в тяжелонагруженных актуаторах, где требуется компактность ШВП, но нагрузки превышают допустимые пределы для шариков.
