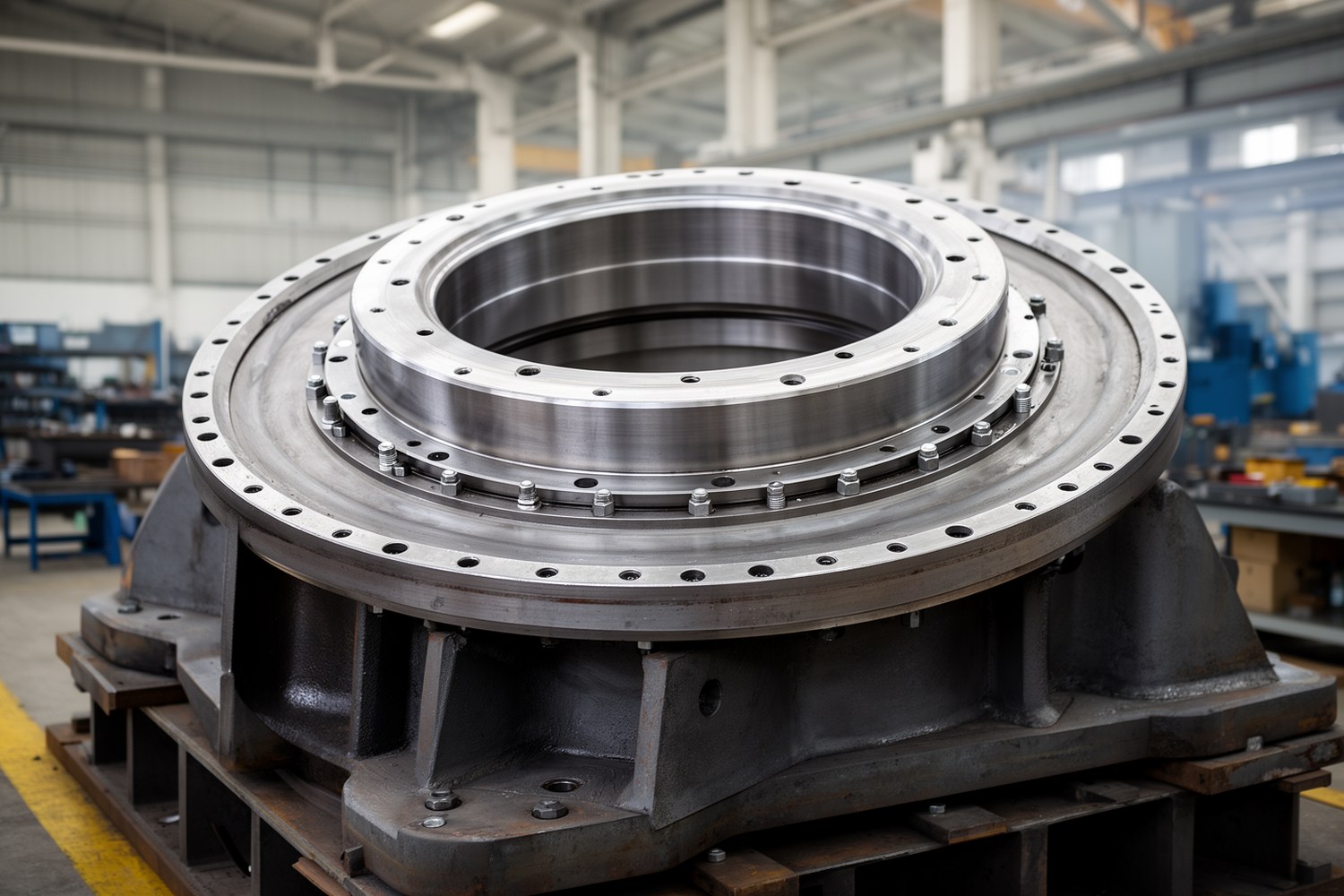

Опорно-поворотное устройство, или ОПУ, работает корректно только при достаточно жестком и геометрически точном основании. Если посадочный корпус, опорная рама или базовая конструкция деформированы, кольца ОПУ перестают опираться равномерно. Из-за этого тела качения нагружаются не так, как заложено расчетом, а узел начинает работать с повышенным трением, рывками, шумом и ускоренным износом.
- Деформация корпуса ОПУ чаще проявляется как неплоскостность, волнистость, овализация, перекос или локальные вмятины посадочной поверхности.
- Нарушение геометрии основания передается на кольца ОПУ и меняет контакт в дорожках качения.
- Диагностика деформации корпуса ОПУ должна включать проверку крепежа, плоскостности, биения, зазоров, момента вращения, фреттинга и характера смазки.
- Универсального допуска для всех ОПУ нет: предельные значения зависят от типоразмера, конструкции и требований производителя.
Что считается деформацией корпуса ОПУ
В инженерной практике выражение «деформация корпуса ОПУ» часто используют как рабочее сокращение. Само ОПУ состоит из колец, тел качения, сепараторов, уплотнений, крепежных отверстий и, при наличии, зубчатого венца. Но в контексте монтажа под корпусом обычно понимают не кольцо ОПУ, а несущую часть машины: опорную раму, поворотную платформу, базовую конструкцию и посадочные поверхности, к которым крепятся кольца.
Посадочная поверхность ОПУ должна обеспечивать равномерную опору по окружности. Если на ней есть перепады высоты, волнистость, овальность или локальные повреждения, при затяжке болтов кольцо ОПУ может принудительно принять форму основания. Даже исправное изделие после такого монтажа начинает работать в искаженной геометрии.
Точные требования к плоскостности посадочной поверхности, шероховатости, параллельности опорных поверхностей, жесткости основания и моменту затяжки крепежа задаются паспортом ОПУ, инструкцией производителя и документацией на оборудование.
Как деформация влияет на работу ОПУ
Нормальная работа ОПУ основана на расчетном распределении осевой нагрузки, радиальной нагрузки и опрокидывающего момента между телами качения. При перекосе кольца ОПУ или неплоскостности основания часть шариков или роликов оказывается перегруженной, а часть почти не участвует в передаче нагрузки. Это приводит к локальному росту контактных напряжений.
После этого обычно растет момент вращения ОПУ, появляются рывки при повороте, меняется пятно контакта, ускоряется износ дорожек качения, возрастает нагрузка на зубчатый венец, привод поворота и крепеж. При продолжительной эксплуатации возможны питтинг, выкрашивание дорожек, повреждение уплотнений, вытекание смазки и ослабление болтового соединения.
Δh = hmax − hmin
Здесь Δh обозначает измеренное отклонение посадочной поверхности по высоте на контролируемом контуре, hmax и hmin обозначают максимальное и минимальное значения измерений. Полученное значение сравнивают не с универсальной нормой, а с допустимым отклонением по документации производителя для конкретного типоразмера ОПУ.
При ровном основании
Кольца ОПУ опираются равномерно, тела качения нагружаются ближе к расчетной схеме, момент вращения остается стабильным в пределах исправного состояния узла.
При деформированном основании
Кольца получают вынужденный перекос или овальность, нагрузка перераспределяется по окружности, отдельные участки дорожек работают с повышенным контактным давлением.
Чем деформация корпуса отличается от неисправности самого ОПУ
Тяжелый ход, шум, люфт и рывки не всегда означают, что первопричина находится в посадочном корпусе. Похожие симптомы дают износ дорожек качения, разрушение тел качения, недостаточная смазка, загрязнение, повреждение уплотнений, неправильная работа привода поворота или дефекты зубчатого зацепления.
У деформации основания есть характерные признаки: симптомы часто привязаны к определенному сектору поворота, сопровождаются фреттингом под кольцом ОПУ, повторным ослаблением крепежа, следами смещения и измеримым отклонением геометрии посадочной поверхности. Поэтому диагностика должна охватывать и основание, и само ОПУ, и привод поворота.
Основные виды деформаций
При диагностике нужно отделять общие отклонения формы от локальных дефектов. Неплоскостность по всей окружности, волнистость после сварки и местная вмятина от удара дают разные картины износа и требуют разного подхода к ремонту.
| Вид деформации | Что происходит с посадочной поверхностью | Типичные последствия для ОПУ |
|---|---|---|
| Неплоскостность | Опорная поверхность имеет перепад высот между участками окружности. | Перекос колец, неравномерный контакт тел качения, рост момента вращения. |
| Волнистость | Поверхность имеет повторяющиеся подъемы и провалы, часто после сварки или механической обработки. | Периодические зоны перегрузки, рывки при повороте, неравномерный износ дорожек. |
| Овализация | Круглая посадка или опорная зона теряет правильную форму в плане. | Нарушение соосности, ухудшение работы зубчатого венца, возможные заедания. |
| Перекос плоскостей | Верхняя и нижняя опорные зоны имеют угловое отклонение относительно оси вращения. | Смещение нагрузки в одну сторону, повышенный люфт или тугой ход на части оборота. |
| Локальные вмятины и наплывы | На посадочной поверхности есть отдельные повреждения, задиры, наплывы металла или коррозионные раковины. | Локальные концентраторы напряжений, фреттинг под кольцом, риск ослабления крепежа. |
| Монтажная деформация | Геометрия меняется после установки ОПУ из-за неравномерной затяжки, загрязнений или неплотного прилегания. | Искажение формы кольца после монтажа, нестабильный момент поворота, ускоренное повреждение дорожек. |
Причины деформации корпуса
Деформация посадочного корпуса ОПУ редко возникает по одной причине. Обычно на состояние основания влияют проектная жесткость конструкции, качество изготовления, технология монтажа и фактические эксплуатационные нагрузки.
| Этап | Причины | Что проверять |
|---|---|---|
| Проектирование | Недостаточная жесткость рамы, слабая опорная зона, неудачное расположение ребер, неверный учет опрокидывающего момента. | Расчет прочности и жесткости, распределение нагрузок, соответствие типоразмера ОПУ рабочему режиму. |
| Изготовление | Сварочные деформации, остаточные напряжения, неточная механическая обработка, отсутствие контроля после сборки. | Плоскостность после сварки и обработки, биение, соосность, качество посадочной поверхности. |
| Монтаж | Грязь и окалина под кольцом, перекос при установке, неравномерная предварительная затяжка, нарушение схемы затяжки болтов. | Чистоту опорных поверхностей, порядок затяжки, момент затяжки, состояние резьбы и шайб. |
| Эксплуатация | Перегрузки, удары, резкие пуски и торможения, работа с нарушением регламента, коррозия, усталостные повреждения. | Фактические нагрузки, историю аварийных воздействий, состояние металлоконструкции, следы смещения и фреттинга. |
Признаки проблемы при эксплуатации
Деформация корпуса ОПУ не всегда видна визуально. Часто первые признаки проявляются как изменение поведения поворотного узла. Оценивать их нужно вместе: отдельный шум или люфт может быть связан со смазкой, износом, крепежом или приводом, но сочетание нескольких симптомов усиливает подозрение на проблему с посадочной геометрией.
- Поворотная часть идет тяжелее обычного, особенно на определенном секторе оборота.
- Появляются рывки, неравномерное вращение, стук, скрежет или вибрация.
- Момент трогания заметно отличается от прежнего состояния исправного узла.
- Обнаруживается неравномерный люфт или изменение зазоров по окружности.
- На стыке кольца и посадочной поверхности есть следы фреттинга: темная металлическая пыль, полировка, пятна смещения.
- Крепеж ослабляется повторно после затяжки по регламенту.
- Смазка выдавливается неравномерно, содержит металлические частицы или имеет следы загрязнения.
- На зубчатом венце появляется локальный износ, неравномерный контакт или повышенный шум зацепления.
Когда эксплуатацию нужно остановить до дефектации
Ограничения режима бывает недостаточно, если признаки указывают на быстрый рост дефекта или риск внезапного отказа. До дефектации специалистом работу оборудования следует остановить при быстром увеличении люфта, повреждении или срезе крепежа, выраженном тяжелом ходе на секторе, признаках заклинивания, трещинах в опорной раме, заметном смещении кольца, резком росте шума и вибрации.
Отдельная причина для остановки: повторное ослабление болтов после затяжки по регламенту. Такой признак может указывать на неплотное прилегание, фреттинг, потерю предварительной затяжки или деформацию посадочной поверхности ОПУ.
Диагностика посадочных поверхностей и ОПУ
Диагностика начинается с простых проверок и переходит к инструментальному контролю. В полевых условиях часто используют поверочные линейки, щупы, индикаторы и контроль момента вращения. Для крупногабаритных или ответственных узлов применяют лазерные измерительные системы, тахеометрию, координатный контроль и анализ деформаций под нагрузкой.
| Метод контроля | Что показывает | Когда применим |
|---|---|---|
| Внешний осмотр | Коррозию, трещины, смещение кольца, фреттинг, загрязнение посадочной зоны. | На первом этапе обследования и при каждом плановом обслуживании. |
| Проверка крепежа | Ослабление болтов, вытяжку, повреждение резьбы, нарушение схемы затяжки. | При жалобах на люфт, стук, повторное ослабление или после ремонта. |
| Линейка и щупы | Локальные перепады, зазоры и грубую неплоскостность доступной поверхности. | Для первичной оценки при разборке или подготовке посадочного места. |
| Индикаторный контроль | Биение, перепады высоты, изменение положения по окружности. | Для сравнительных измерений на раме, платформе или установленном узле. |
| Лазерное измерение | Карту высот, общую геометрию поверхности, перекос и волнистость. | Для крупногабаритных оснований и спорных случаев, где нужна подробная картина. |
| Контроль зазоров и люфта | Изменение внутреннего состояния ОПУ и неравномерность по секторам. | При оценке износа дорожек, тел качения и влияния посадочной геометрии. |
| Контроль момента вращения | Рост сопротивления, рывки, зоны повышенного трения. | Как диагностический показатель в сравнении с паспортом и прежними измерениями. |
| Проверка привода поворота | Состояние редуктора, тормоза, шестерни, зацепления и крепления привода. | Когда шум, рывки или тяжелый ход могут быть связаны не только с деформацией основания. |
Kн = Pmax / Pср
Kн обозначает иллюстративный показатель неравномерности распределения нагрузки. Он показывает, насколько максимальная нагрузка на отдельный участок или тело качения выше средней расчетной нагрузки. Это не самостоятельная ремонтная методика: Pmax и Pср определяют расчетом, моделированием или по методике производителя, а решение принимают по совокупности измерений и дефектации.
Mфакт = F · r
Момент сопротивления вращению Mфакт может использоваться как диагностический показатель: F обозначает измеренное усилие поворота или трогания, r обозначает плечо приложения усилия. Значение сравнивают с паспортными данными, условиями смазки, температурой, нагрузкой и результатами предыдущих проверок.

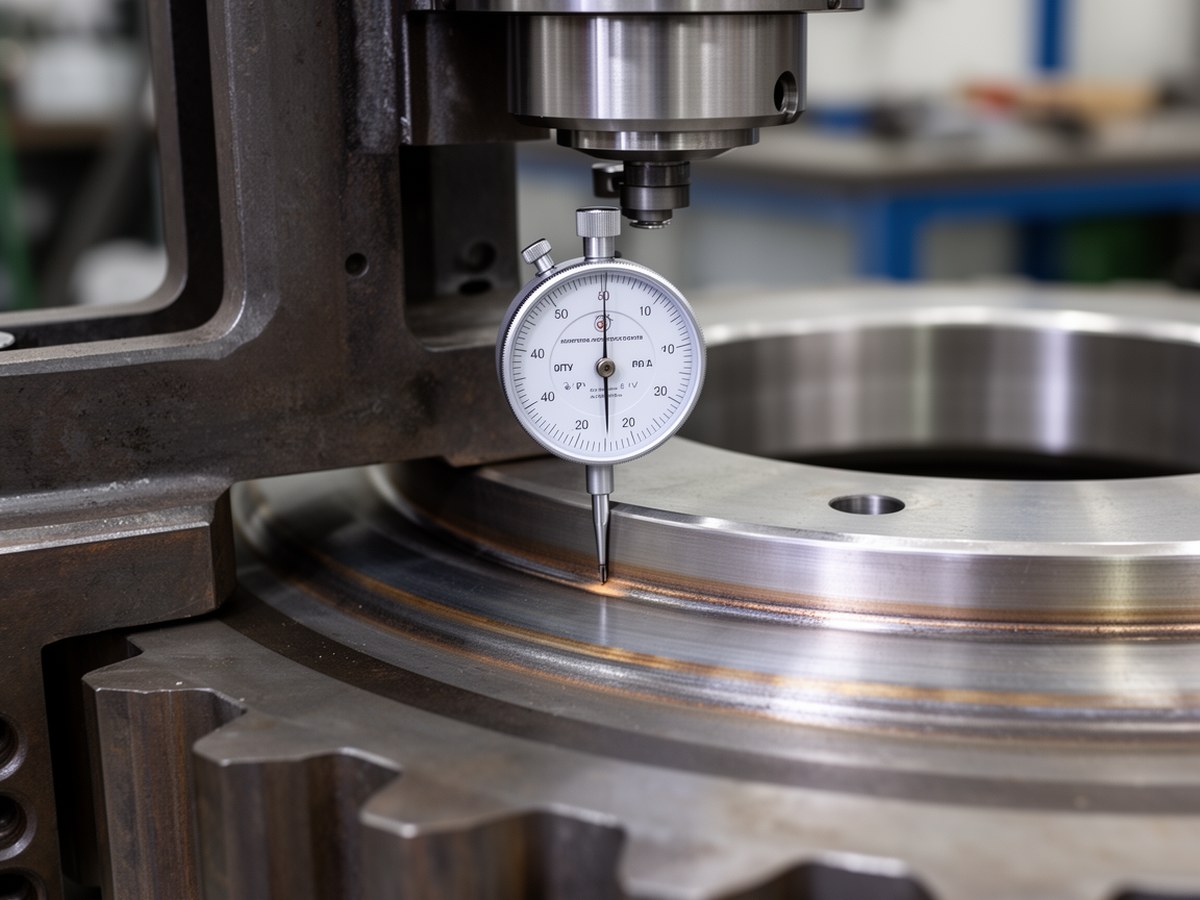

Контроль геометрии посадочной поверхности
Фотография уместна перед таблицей методов контроля: она визуально связывает диагностику с измерением плоскостности и биения.
Алгоритм обследования при подозрении на деформацию
- Зафиксировать симптомы: сектор тяжелого хода, шум, вибрацию, люфт, изменение момента вращения, состояние смазки и крепежа.
- Остановить или ограничить работу оборудования, если есть быстрый рост люфта, повреждение крепежа, риск заклинивания, трещины в раме или выраженный тяжелый ход на секторе.
- Провести внешний осмотр ОПУ, посадочной зоны, сварных швов, ребер жесткости, зубчатого венца и привода поворота.
- Проверить крепеж: наличие ослабленных болтов, состояние шайб, резьбы, следы вытяжки, соответствие моменту и схеме затяжки.
- Измерить геометрию посадочных поверхностей: плоскостность, биение, перекос, локальные провалы и выступы.
- Проверить зазоры, люфт и момент вращения с учетом нагрузки, температуры и состояния смазки.
- Сопоставить результаты с паспортом ОПУ, документацией производителя оборудования и ремонтным регламентом.
- Оценить причины: проектная жесткость, сварочные деформации, монтажная ошибка, перегрузка, ударное воздействие или коррозионное ослабление.
- Зафиксировать данные в акте обследования: измерения, фото, сектор тяжелого хода, состояние крепежа, смазки, зубчатого венца и посадочных поверхностей.
- Принять решение: повторный монтаж, восстановление геометрии посадочного корпуса, ремонт основания, дефектация ОПУ, замена узла или расчетная проверка конструкции.
Как снизить риск деформаций
Профилактика начинается до установки ОПУ. Даже качественное опорно-поворотное устройство может быстро потерять ресурс, если его монтируют на слабое, волнистое или загрязненное основание.
Проектирование
Закладывают достаточную жесткость опорной рамы, проверяют опрокидывающие моменты, учитывают динамические нагрузки, расположение ребер и передачу усилий в металлоконструкцию.
Изготовление
Контролируют сварочные деформации, выполняют обработку посадочной поверхности после основных сварочных операций, проверяют плоскостность и биение перед монтажом.
Монтаж
Очищают посадочные поверхности, исключают окалину и задиры, используют регламентированную схему затяжки, контролируют момент затяжки и повторно проверяют крепеж.
Эксплуатация
Соблюдают допустимые нагрузки, контролируют смазку, отслеживают люфт и момент вращения, фиксируют ударные события и не откладывают диагностику при повторяющихся симптомах.
Ограничения и документация
Деформация корпуса ОПУ не сводится к ремонту посадочной поверхности. Она связана с прочностью металлоконструкции, режимами нагрузки, состоянием крепежа, монтажной технологией и фактическим износом самого узла. Поэтому окончательное решение о правке, механической обработке, усилении рамы, повторном монтаже или замене ОПУ принимают после дефектации и инженерной оценки.
Эта статья объясняет механизм влияния деформации корпуса ОПУ на работоспособность и дает порядок проверки, но не заменяет расчет прочности, паспорт изделия, инструкцию производителя, регламент ремонта и заключение специалиста по конкретной машине.
