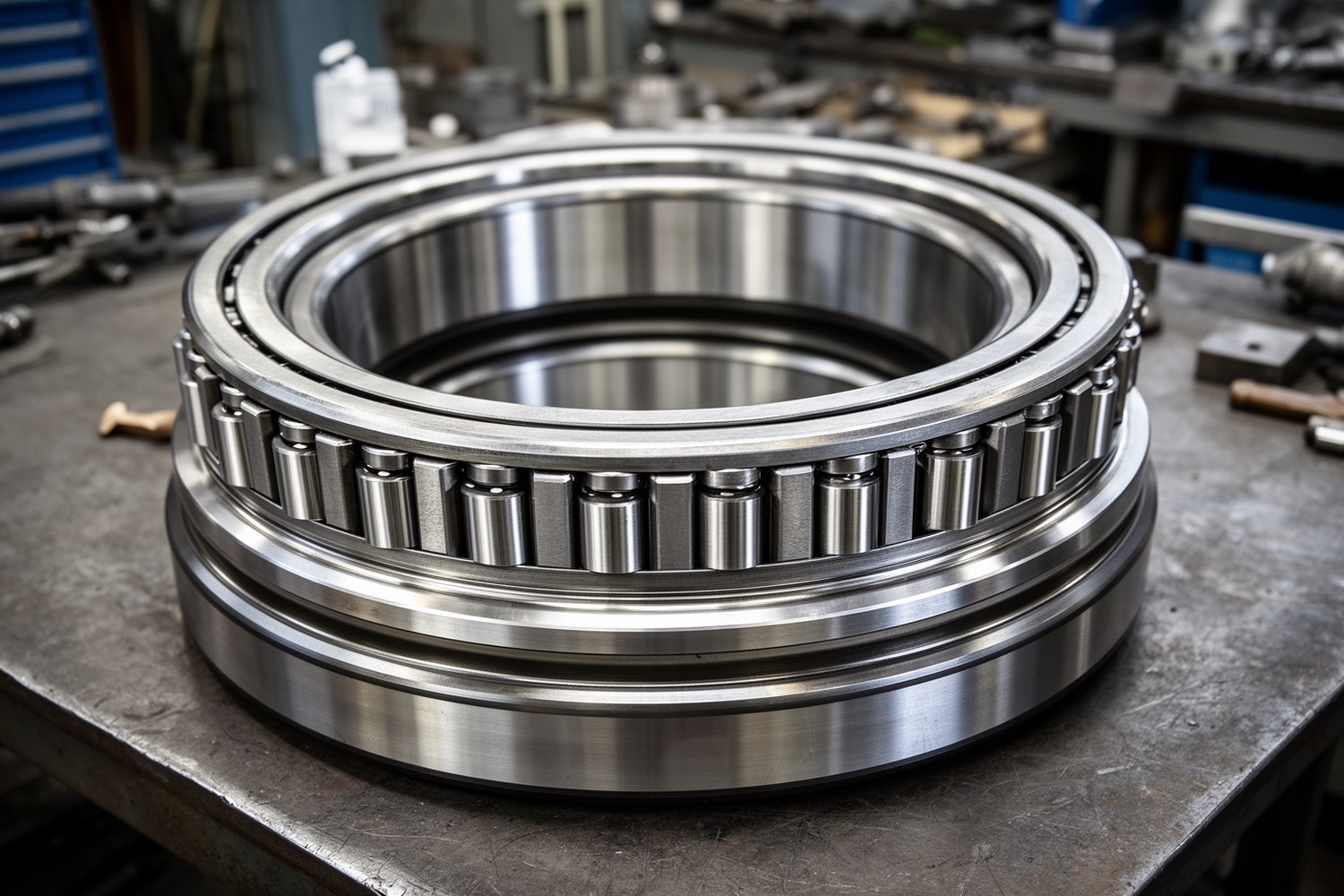

Беговые дорожки опорно-поворотного устройства (ОПУ) воспринимают контактные нагрузки от шариковых или роликовых элементов качения. Если на дорожках появляются выкрашивание, задиры, коррозия, трещины или заметная потеря геометрии, узел начинает работать с повышенным люфтом, шумом, вибрацией и неравномерным распределением нагрузки. Восстановление беговых дорожек ОПУ возможно, но только после диагностики: один и тот же внешний износ может требовать шлифования, наплавки или полной замены кольца.
- Базовый алгоритм: очистка, фиксация дефектов, измерения, неразрушающий контроль, выбор метода, ремонт, повторный контроль.
- Методы восстановления беговых дорожек опорно-поворотных устройств выбирают по глубине повреждения, состоянию металла, сохранности закаленного слоя и требованиям ремонтной документации.
- Оценку ремонта выполняют с учетом простоя, демонтажа, транспортировки, стоимости нового узла и прогнозируемого остаточного ресурса.
Что восстанавливают в беговых дорожках ОПУ
Дорожки качения ОПУ являются рабочими контактными поверхностями колец. По ним перекатываются тела качения, передавая осевые, радиальные и опрокидывающие нагрузки от поворотной части машины к основанию. Для стабильной работы важны форма профиля, твердость поверхностного слоя, шероховатость, чистота смазки и равномерное пятно контакта.
Ремонт беговых дорожек ОПУ направлен не только на удаление видимых следов износа. Он должен вернуть дорожке допустимую геометрию, убрать концентраторы напряжений, сохранить или восстановить рабочую твердость и не создать новых дефектов: перегрева, остаточных напряжений, трещин или отслоения покрытия.
Нормы по твердости, шероховатости, допустимому съему и геометрии зависят от конструкции ОПУ, материала колец и ремонтной документации. Универсальные числовые значения без привязки к конкретному узлу используют только как ориентиры.
Типовые дефекты беговых дорожек
Перед выбором метода ремонта дефекты беговых дорожек ОПУ разделяют по механизму возникновения, глубине и масштабу. Поверхностная царапина и усталостное выкрашивание требуют разного подхода, даже если внешне оба повреждения выглядят как локальные пятна на дорожке.
| Дефект | Как выглядит | Возможные причины | Риск для ОПУ |
|---|---|---|---|
| Питтинг | Мелкие раковины на контактной поверхности | Циклические контактные напряжения, загрязненная смазка, локальная перегрузка | Рост шероховатости, ускорение усталостного разрушения |
| Усталостное выкрашивание | Отслоение и выпадение участков металла | Перегрузки, потеря качества поверхностного слоя, длительная работа с люфтом | Быстрое ухудшение пятна контакта и распределения нагрузки |
| Задиры и риски | Продольные борозды, царапины, следы схватывания | Недостаток смазки, абразивные частицы, перекос, попадание стружки | Повышенный износ тел качения и дорожек |
| Пластическая деформация | Вмятины, волнистость, изменение профиля | Ударные нагрузки, превышение расчетных моментов, неправильная эксплуатация | Неравномерное вращение, локальные перегрузки |
| Коррозия | Пятна ржавчины, язвы, подповерхностные очаги | Влага, разрушение уплотнений, неподходящая консервация | Питтинг, загрязнение смазки, снижение несущей поверхности |
| Перегрев | Цвета побежалости, потемнение, изменение структуры | Трение без смазки, неправильная термообработка, перегрев при ремонте | Снижение твердости, риск трещин и ускоренного износа |
| Трещины | Линейные раскрытия или выявленные НК дефекты | Усталость, удар, термические напряжения, дефекты наплавки | Браковочный признак при распространении в несущий металл |

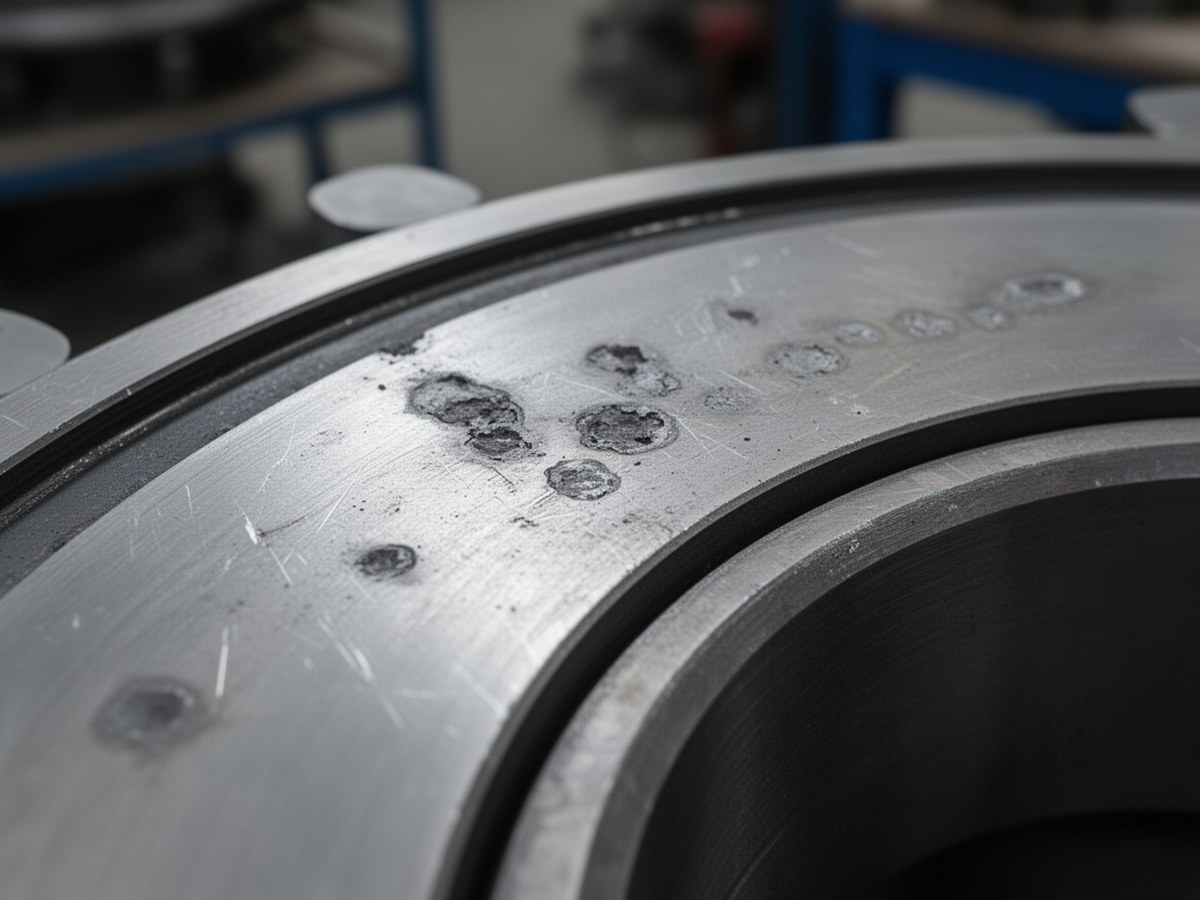

Поверхностные повреждения дорожки качения
Изображение помогает отделить мелкий питтинг и риски от более опасного выкрашивания.
Подготовка к диагностике и ремонту
Достоверная диагностика невозможна по загрязненной поверхности. Перед осмотром дорожки очищают от старой смазки, абразива, продуктов коррозии и металлических частиц. Очистка должна открывать реальное состояние металла, но не маскировать дефекты чрезмерной зачисткой.
- Обеспечивают безопасный доступ к дорожкам: через разборку узла, технологические окна или снятие кольца, если это предусмотрено ремонтом.
- Фиксируют исходное состояние: расположение дефектов по окружности, глубину, ширину, протяженность, состояние смазки и уплотнений.
- Отмечают зоны максимальной нагрузки, так как повреждения там значимее единичных следов на малонагруженных участках.
- Проверяют сопутствующие элементы: тела качения, сепараторы, крепеж, посадочные поверхности, зубчатый венец и места прилегания к раме.
Если ОПУ крупногабаритное, отдельно проверяют опоры, строповку и фиксацию кольца. Деформация при неправильном подъеме может исказить результаты измерений и создать дополнительные риски при последующей обработке.
Диагностика состояния
Диагностика должна ответить на четыре вопроса: насколько глубоко повреждена дорожка, сохранен ли закаленный слой, есть ли трещины и можно ли после обработки получить допустимую геометрию. Для этого совмещают визуальный, измерительный и неразрушающий контроль. Подробную дефектацию обычно разбирают отдельно в статье о диагностике беговых дорожек ОПУ, а здесь важна связь диагностики с выбором ремонта.
| Метод контроля | Что выявляет | Когда особенно полезен |
|---|---|---|
| Визуальный осмотр | Питтинг, выкрашивание, задиры, коррозию, следы перегрева | На первичной дефектации и после очистки |
| Измерение геометрии | Отклонение профиля, овальность, волнистость, локальные провалы | Перед шлифованием, наплавкой и финальной приемкой |
| Контроль зазоров и люфтов | Общий износ ОПУ, неравномерность нагружения | При оценке узла без полной разборки |
| Профилометрия | Шероховатость и качество контактной поверхности | После финишного шлифования и полирования |
| Измерение твердости | Сохранность закаленного слоя, влияние перегрева | При подозрении на отпуск металла или после упрочнения |
| Магнитопорошковый контроль | Поверхностные и подповерхностные трещины в ферромагнитных сталях | Перед наплавкой и после термического воздействия |
| Капиллярный контроль | Открытые поверхностные трещины и поры | Для локальных зон, кромок, наплавленных участков |
| Ультразвуковой контроль | Внутренние трещины, расслоения, крупные несплошности | При сомнениях в целостности кольца и несущего сечения |
Когда восстановление допустимо
Восстановление рассматривают, если дефекты локальны или равномерны в пределах допустимого съема, основной металл сохраняет несущую способность, а после ремонта можно обеспечить требуемый профиль дорожки. Важны не только глубина повреждения, но и причина дефекта. Если не устранить загрязнение смазки, перекос, перегрузку или нарушение крепления, восстановленная поверхность быстро получит те же повреждения.
Ограниченный ремонт
Подходит для неглубоких рисок, начального питтинга, легкой коррозии и небольших отклонений шероховатости. Обычно включает зачистку, шлифование, полирование и контроль профиля.
Восстановление с наращиванием металла
Рассматривается при выраженном износе, локальном выкрашивании и потере профиля, если нет критических трещин и допустимо последующее термическое или механическое доведение поверхности.
Замена ОПУ или кольца
Рациональнее при сквозных и развивающихся трещинах, критической деформации, повреждении посадочных поверхностей, потере закаленного слоя на значительной площади или невозможности получить рабочую геометрию.
Браковочными признаками часто становятся глубокие трещины в несущем металле, разрушение профиля по большой части окружности, перегрев с заметной потерей твердости, повреждение базовых и посадочных поверхностей, а также сочетание износа дорожек с дефектами крепления и зубчатого венца.
Методы восстановления
Основные методы восстановления беговых дорожек ОПУ различаются по глубине вмешательства. Чем сильнее поврежден металл, тем выше требования к подготовке, тепловому режиму, механической обработке и контролю после ремонта.
| Метод | Для каких случаев | Преимущества | Ограничения |
|---|---|---|---|
| Шлифование и полирование | Неглубокие риски, небольшая шероховатость, начальный питтинг | Минимальное вмешательство, сохранение основного металла | Нельзя снять больше, чем допускает профиль и закаленный слой |
| Традиционная наплавка | Локальная потеря металла, выкрашивание, выраженный износ | Позволяет восстановить геометрию при значительном дефекте | Риск деформаций, перегрева, остаточных напряжений и трещин |
| Лазерная наплавка | Точные локальные восстановления с ограниченным тепловложением | Малая зона термического влияния, точная подача материала | Требует специализированного оборудования и строгой подготовки |
| Напыление покрытий | Небольшая потеря размера, локальное повышение износостойкости подготовленной основы | Позволяет получить плотное износостойкое покрытие без значительного наращивания металла | Ограниченная толщина слоя, критично качество сцепления с основой |
| Поверхностное упрочнение | Повышение стойкости после механической обработки или восстановления профиля | Улучшает сопротивление износу при сохранении вязкой сердцевины | Не восстанавливает потерянную геометрию и требует контроля глубины слоя |
Шлифование применяют только тогда, когда дефект можно удалить без чрезмерного съема материала. После обработки профиль должен соответствовать типу тел качения: шариковые и роликовые ОПУ имеют разные требования к форме контактной зоны.
Наплавка требует предварительного удаления дефектного металла, подбора присадочного материала и контроля тепловложений. После наплавки обычно нужны механическая обработка, при необходимости отпуск или другая операция для снижения внутренних напряжений, затем дефектоскопия.
Напыление и упрочнение не следует воспринимать как универсальную замену наплавке. Напыление работает как покрытие на подготовленной основе, а поверхностное упрочнение изменяет свойства уже сформированного слоя. Оба метода не должны использоваться для маскировки трещин, глубокого выкрашивания или нестабильной геометрии.
Выбор метода по характеру повреждения
Выбор метода восстановления ОПУ опирают на матрицу: тип дефекта, глубина, площадь повреждения, состояние закаленного слоя, риск теплового влияния и результат приемочного контроля. Ориентировочные диапазоны всегда уточняют по документации на конкретное ОПУ.
| Состояние дорожки | Возможный метод | Что проверить перед ремонтом | Ключевое ограничение | Типичный результат контроля |
|---|---|---|---|---|
| Легкие риски, загрязнение, начальная коррозия | Очистка, локальная зачистка, полирование | Нет ли трещин и подповерхностного питтинга | Не допустить изменения профиля дорожки | Стабильная шероховатость, отсутствие раскрытых дефектов |
| Небольшой питтинг и шероховатость выше нормы | Шлифование с последующим полированием | Остаточную глубину закаленного слоя | Съем материала должен быть меньше допустимого | Профиль и шероховатость в пределах ремонтных требований |
| Локальное выкрашивание и потеря металла | Наплавка или лазерная наплавка с мехобработкой | Границы дефекта, трещины, твердость основного металла | Тепловложение и риск деформации кольца | Нет трещин, наплавленный слой обработан до заданного профиля |
| Равномерный износ без глубоких трещин | Шлифование, напыление или восстановительная наплавка | Овальность, профиль, зазоры, остаточный ресурс | После обработки должна сохраниться рабочая геометрия | Равномерное пятно контакта, допустимый люфт |
| Перегрев и снижение твердости | Оценка возможности упрочнения или замена | Глубину измененного слоя и структуру металла | Упрочнение допустимо не для каждого материала и сечения | Твердость и глубина слоя подтверждены технологическим контролем |
| Развивающиеся трещины, критическая деформация | Как правило, замена кольца или ОПУ | Несущую способность, посадочные поверхности, крепеж | Ремонт не должен маскировать потерю прочности | Решение о браковке или замене после НК и измерений |
Расчетные ориентиры
Простые формулы не заменяют инженерную дефектацию, но помогают упорядочить предварительную оценку. Их используют как расчетные ориентиры до уточнения по технологической карте.
Оценка съема материала при шлифовании
h = h₀ + zгде h обозначает требуемый съем, h₀ обозначает максимальную измеренную глубину дефекта, z обозначает технологический припуск на чистовую обработку. Значение h сравнивают с допустимым съемом и остаточной глубиной закаленного слоя.
Глубину упрочненного слоя при ТВЧ-обработке не назначают по универсальной формуле. На практике режим рассчитывают по технологической документации, материалу кольца, требуемой твердости, частоте тока, мощности, скорости нагрева и данным пробной обработки. Предварительные зависимости используют только для сравнения режимов, а результат подтверждают измерением твердости и глубины слоя.
Контроль качества после восстановления
После ремонта проверяют не только внешний вид поверхности. Рабочая дорожка должна сохранять форму, твердость, отсутствие трещин и стабильное взаимодействие с телами качения. Контроль проводят до сборки и, при необходимости, после пробного вращения.
| Параметр | Что подтверждает | Метод контроля |
|---|---|---|
| Геометрия профиля | Правильное распределение контактной нагрузки | Шаблоны, координатные измерения, индикаторный контроль |
| Шероховатость | Готовность поверхности к работе в контакте качения | Профилометрия |
| Твердость | Сохранность или восстановление рабочего слоя | Твердомер по методике, допустимой для детали |
| Отсутствие трещин | Целостность после обработки и теплового воздействия | Магнитопорошковый, капиллярный или ультразвуковой контроль |
| Сцепление покрытия или наплавки | Отсутствие отслоений и несплошностей | Визуальный контроль, НК, технологические образцы при необходимости |
| Пятно контакта | Равномерность взаимодействия дорожки и тел качения | Контрольная сборка, пасты, измерение люфта |
| Плавность вращения | Отсутствие заеданий, локальных провалов и перекосов | Пробное проворачивание, контроль момента и шума |
| Чистота зоны качения | Отсутствие абразива, стружки и остатков контрольных составов | Осмотр, очистка, проверка смазочных каналов и уплотнений |
Оценка экономической целесообразности
Экономика восстановления зависит не только от цены ремонта. В расчет включают демонтаж, транспортировку, длительность простоя, стоимость нового ОПУ, доступность запасных частей, риск повторного отказа и ожидаемый остаточный ресурс после ремонта.
Сравнение восстановления и замены
Cрем + Cпростой_рем + Cдем + Cриск < Cзам + Cпростой_замгде Cрем обозначает стоимость ремонта, Cпростой_рем обозначает потери от простоя при ремонте, Cдем обозначает демонтаж, монтаж и транспортировку, Cриск обозначает оценку риска повторного отказа, Cзам обозначает стоимость нового узла с установкой, Cпростой_зам обозначает простой при замене.
Если левая часть меньше правой и технические критерии восстановления выполняются, ремонт можно рассматривать как рациональный. Если дефекты близки к браковочным, низкая стоимость ремонта не компенсирует риск повторного отказа.
Ориентировочные проценты экономии или ресурса корректны только при понятных исходных условиях: тип ОПУ, характер нагрузки, качество предыдущей эксплуатации, метод восстановления и полнота контроля. Без этих данных сравнение остается предварительным.
Требования безопасности
Работы с беговыми дорожками ОПУ связаны с тяжелыми деталями, абразивной обработкой, нагревом, сварочными процессами и дефектоскопией. Минимальные требования безопасности включают в технологическую карту ремонта.
- Кольца и крупные сборки фиксируют на устойчивых опорах, строповку выполняют за предусмотренные точки или с расчетной оснасткой.
- При шлифовании применяют защиту от абразивной пыли, искр и разрушения круга, контролируют перегрев поверхности и исправность ограждений.
- При наплавке обеспечивают вентиляцию, защиту от излучения, контроль пожароопасных материалов и безопасное обращение с горячей деталью.
- При локальном нагреве и термообработке контролируют температуру, зоны доступа и риск деформации кольца.
- При дефектоскопии соблюдают требования к применяемым составам, магнитному оборудованию, ультразвуковым приборам и очистке поверхности после контроля.
- После ремонта удаляют посторонние частицы, остатки абразива и загрязнения из зоны смазки, каналов, сепараторов и тел качения.
Типовое решение по результатам диагностики
Итоговое решение должно быть связано с измеренными дефектами, а не только с видом поверхности. Упрощенно его можно представить так: неглубокие риски и начальный питтинг шлифуют, локальную потерю металла восстанавливают наплавкой или лазерной наплавкой, небольшую потерю размера при прочной основе допускается компенсировать покрытием, а при трещинах и критической деформации узел выводят из ремонта в замену.
Краткий алгоритм принятия решения
- Очистить дорожки качения ОПУ и зафиксировать исходные дефекты.
- Провести измерения геометрии, твердости, шероховатости и люфтов.
- Выполнить неразрушающий контроль зон с выкрашиванием, перегревом и подозрением на трещины.
- Классифицировать дефекты: поверхностные, требующие съема, требующие наращивания металла или браковочные.
- Проверить браковочные признаки: трещины, критическую деформацию, потерю несущей способности, повреждение посадочных поверхностей.
- Выбрать метод восстановления с учетом допустимого съема, теплового влияния и остаточного ресурса.
- Выполнить ремонт и финишную обработку по технологической карте.
- Проверить геометрию, твердость, шероховатость, отсутствие трещин, сцепление слоя, пятно контакта и плавность вращения.
- Принять решение о вводе в эксплуатацию, ограничении режима работы или замене узла.
