Восстановление геометрии кареток линейных направляющих применяют, когда нужно вернуть точность узла без полной замены. Решение принимают по результатам измерений: геометрия, твердость, состояние баз, преднатяг и ожидаемый остаточный ресурс каретки.
- Логика: входной контроль → диагностика и карта износа каретки → выбор технологии → восстановление → постобработка → приемка.
- Объект контроля: каретка, дорожки качения, базовые поверхности корпуса и сопряжение с рельсом.
- Ключевой результат: достижение требуемых допусков и стабильности в рабочем цикле.
Область применения и ремонтопригодность
Материал применим к шариковым и роликовым кареткам с износом дорожек качения и корпуса. Ниже приведены типовые пороги неремонтопригодности для закаленных стальных кареток, их уточняют по ТУ узла и внутреннему регламенту.
| Параметр | Порог (ориентир) | Решение |
|---|---|---|
| Трещины корпуса/дорожек | Любые сквозные; ветвящиеся длиной более 3 мм | Замена |
| Деформация базовой геометрии после разгрузки | Более 0,03 мм на 100 мм (класс N), более 0,015 мм на 100 мм (класс P и выше) | Обычно замена |
| Выкрашивание дорожки | Глубина более 0,30 мм или площадь более 15% рабочей зоны | Чаще замена/локально по регламенту |
| Остаточная твердость рабочей зоны | Ниже 56 HRC или падение более 4 HRC от нижней границы ТУ | Восстановление только при подтвержденной ре-термообработке; иначе замена |
| Риск потери баз после термоопераций | Прогнозируемый поводок выше доступного припуска | Замена или изменение маршрута |
Практический вывод: критерии замены каретки линейной направляющей фиксируют в техкарте до начала работ.
Ключевые параметры геометрии и карта износа каретки
Минимальный набор: отклонение профиля дорожек, прямолинейность, люфт, Ra, твердость, усилие перемещения, вибрация, контакт с рельсом. Карта износа каретки должна показывать координаты дефектов, глубину, площадь и предполагаемые причины.
| Класс узла (ориентир) | Прямолинейность дорожки, мм/100 мм | Ra дорожек, мкм | Люфт, мкм | Где применимо |
|---|---|---|---|---|
| N (общепромышленный) | до 0,010 | 0,20–0,40 | до 8–15 | Умеренные нагрузки, стандартная точность |
| P/H (повышенный) | до 0,005 | 0,10–0,25 | до 4–8 | Стабильная точность позиционирования |
| SP/UP (прецизионный) | до 0,002 | 0,05–0,15 | до 2–4 | Высокоточные задачи, строгий терморежим |
Диапазоны не универсальны: при ударных нагрузках, загрязнении и дефиците смазки целевые значения ужесточают.

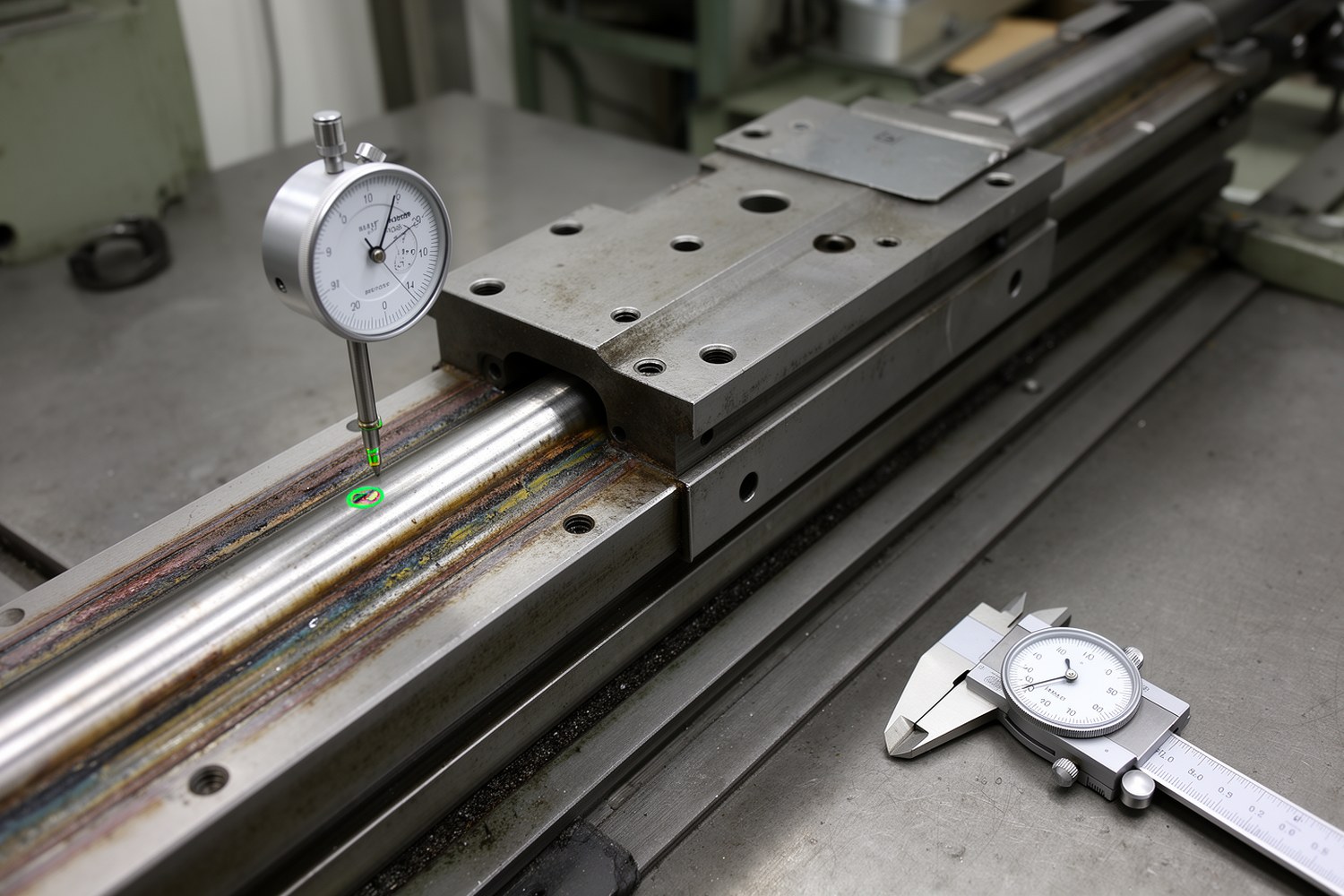

Зоны износа и точки измерений
Поставить перед таблицами по классам точности и диагностике.
Диагностика и классификация износа
W = ((D0 - D1) / D0) × 100%
W: степень износа, D0: номинал, D1: фактический размер.
| Категория | Отклонение геометрии | Типовой маршрут |
|---|---|---|
| I | до 0,010 мм | Доводка, притирка, контроль преднатяга |
| II | 0,010–0,050 мм | Шлифование/локальное восстановление слоя + подбор тел качения |
| III | более 0,050 мм | Комбинированный маршрут или замена по стоп-критериям |
Примечание: пороги категории закрепляют во внутреннем стандарте предприятия.
Связка «дефект → причина → метод → риск → контроль»
| Дефект | Причина | Метод | Ключевой риск | Контрольный параметр |
|---|---|---|---|---|
| Полосовой износ дорожки | Недостаток смазки, абразив | Шлифование + доводка | Снятие упрочненного слоя | Твердость HRC после операции |
| Локальные провалы | Перегрузка, удар | Лазерная наплавка + мехобработка | Термический поводок | Прямолинейность и база после наплавки |
| Микротрещины поверхности | Усталость, вибрации | Удаление дефектного слоя, финиш | Скрытое развитие трещин | Дефектоскопия до/после |

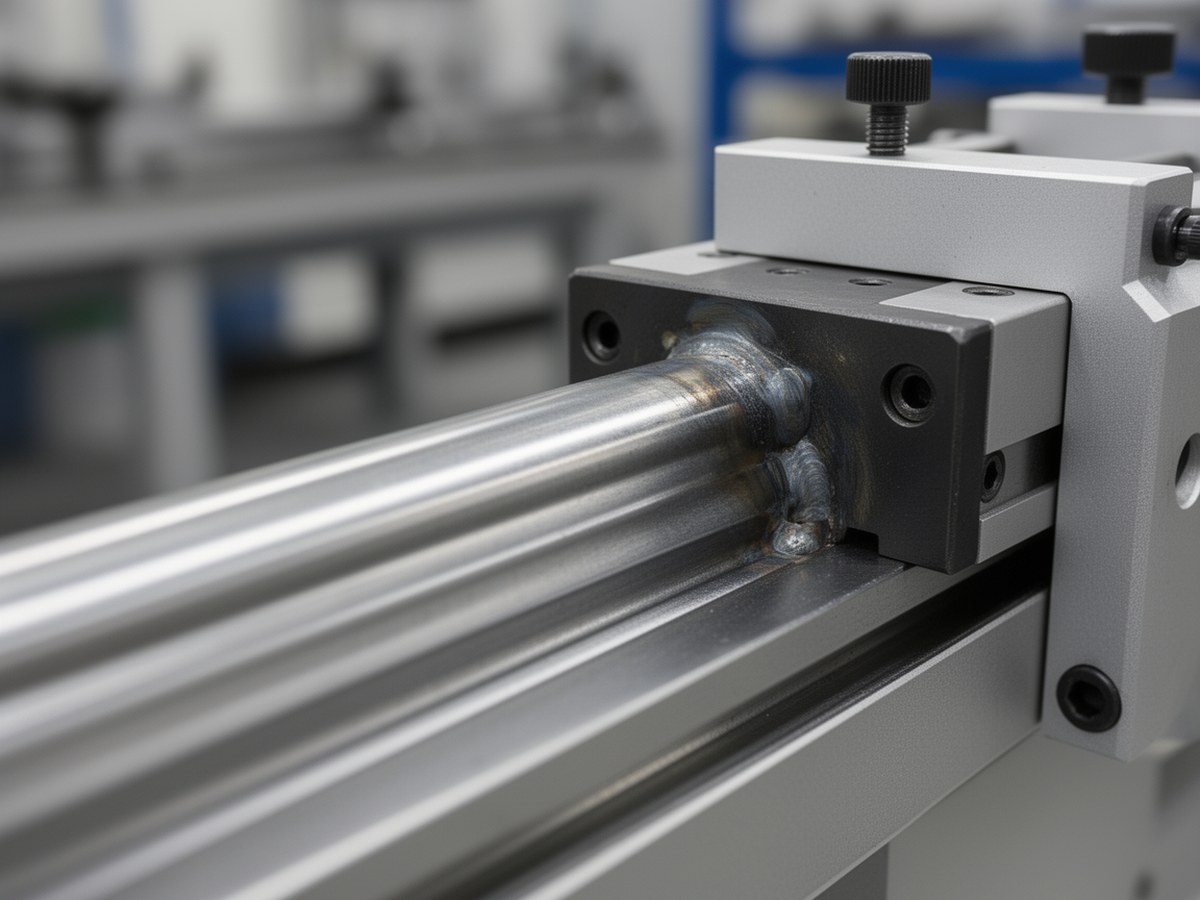

| Перекос базы корпуса | Ошибки монтажа, термодеформация | Коррекция баз/комплексный маршрут | Недостижение соосности с рельсом | Контроль геометрии каретки и рельса |
| Нестабильный ход после сборки | Ошибочный подбор тел качения | Переподбор, настройка преднатяга | Локальные пики нагрузки | Усилие перемещения и вибрация |
Выбор технологии восстановления (материал, точность, простой)
E = P / (V × d)
Первичная оценка режима лазерной обработки: E: плотность энергии, P: мощность, V: скорость, d: диаметр пятна.
| Условия | Метод | Ориентир точности, мм | Материал/термообработка | Допустимый простой, ч |
|---|---|---|---|---|
| Износ до 0,010 мм, класс P/SP | Доводка/притирка | до ±0,002…0,005 | Закаленные стали, без глубоких дефектов | 4–12 |
| 0,010–0,050 мм, класс N/P | Шлифование + подбор тел качения | до ±0,003…0,010 | Закаленные и улучшенные стали | 8–24 |
| Локальные провалы 0,10–0,30 мм | Наплавка + мехобработка + термостабилизация | до ±0,005…0,015 | Нужна проверка совместимости присадки и режима | 16–48 |
| Тяжелый сложный профиль, класс P | Комбинированный маршрут | до ±0,003…0,010 (при стабильной базе) | Только при сохранной базе и контролируемой твердости | 24–72 |
Технологический процесс и обязательные параметры протокола
Минимальный набор записей в протоколе ремонта:
| Этап | Что фиксировать (вход/процесс/выход) |
|---|---|
| До ремонта | ID узла, наработка, класс точности, карта износа, исходные люфт/прямолинейность/Ra/HRC, дефектоскопия, решение о ремонтопригодности |
| В процессе | Маршрут, режимы обработки, межоперационные размеры, контроль базы после термоэтапов, причины отклонений и корректирующие действия |
| После ремонта | Итоговые геометрия, Ra, HRC, преднатяг, усилие перемещения, вибрация, контроль геометрии каретки и рельса, заключение о годности, ограничения первого пуска |
Постобработка, преднатяг и сопряжение с рельсом
Обязательные операции: финишная доводка, проверка или восстановление твердости при необходимости, подбор тел качения по размерным группам, настройка преднатяга каретки после восстановления, контроль пятна контакта с рельсом и совместимости по классу точности.
D = R1 + R2 - G
D: диаметр тела качения, R1 и R2: радиусы дорожек, G: целевой зазор или натяг.
Контроль качества и первый пуск
Приемка: 100% контроль геометрии, Ra и функциональных параметров, а также подтверждение остаточного ресурса каретки по внутренней модели предприятия.
- Первый пуск: 20–30% нагрузки, 1–2 часа обкатки с штатной смазкой.
- Повторный контроль: через 8–16 часов работы проверить преднатяг, усилие перемещения, вибрацию и температуру узла.
- Если тренд ухудшается, узел переводят на внеплановую дефектовку.
Решение: восстановление или замена
Ef = (Cnew - Crepair) / Cnew × 100%
Ef: относительный экономический эффект. Для корректной оценки добавляют вероятность повторного отказа и стоимость повторного простоя.
Итоговый критерий: восстановление выбирают, если достижимы допуски класса узла, подтверждена ремонтопригодность, риски контролируются и экономический эффект положителен, иначе применяют замену.
