Ремонт каретки линейных направляющих рассматривается как инженерная процедура с измеряемыми критериями. Материал относится к промышленным сериям (станки с ЧПУ, автоматизированные линии, роботизированные модули) и не является универсальным стандартом для всех типоразмеров и режимов.
Коротко главное
- Рекомендации применимы к промышленным шариковым и роликовым кареткам; пороговые значения уточняют по документации серии и фактической нагрузке.
- Решение принимают по последовательности: дефектация, границы ремонтопригодности, выбор метода, контроль, проверка пары «рельс-каретка».
- Если не обеспечены метрологические условия измерений и поверенные средства контроля, результаты приемки нельзя считать достоверными.
Диапазон применимости. Числовые ориентиры в статье даны как практические диапазоны ТОиР. Для принятия решения обязательна сверка с паспортом производителя (серия, класс точности, преднатяг, нагрузка, скорость, цикл) и локальными ТУ предприятия.
- Термины и область применения
- Типовые дефекты
- Дефектация и измерения
- Границы ремонтопригодности
- Матрица дефектов и операций
- Метрология и приемка
- Входной контроль рельса каретки
- Восстановить или заменить
- Контроль в первые 500 часов
Область применения и термины
Каретка - подвижный узел с телами качения и рециркуляцией. Пара «рельс-каретка» - функциональная единица, ресурс которой зависит от состояния обоих элементов. Дорожки качения определяют плавность хода и износ. Преднатяг каретки линейных направляющих задает жесткость и допустимый люфт.
Типовые дефекты и причины
| Дефект | Признаки | Причина | Последствие |
|---|---|---|---|
| Абразивный износ | Борозды, матовость, шум | Загрязнение, слабая фильтрация смазки | Рост трения, падение точности |
| Питтинг/выкрашивание | Точечные раковины, вибрация | Циклическая перегрузка | Прогрессирующий люфт |
| Задиры | Скачкообразный ход, заедание | Дефицит смазки, перекос | Риск заклинивания |
| Коррозия | Язвины, изменение цвета | Влага, агрессивная среда | Ускоренный износ |
| Повреждение рециркуляции | Шум, выпадение тел качения | Удар, ошибки сборки | Критический отказ |

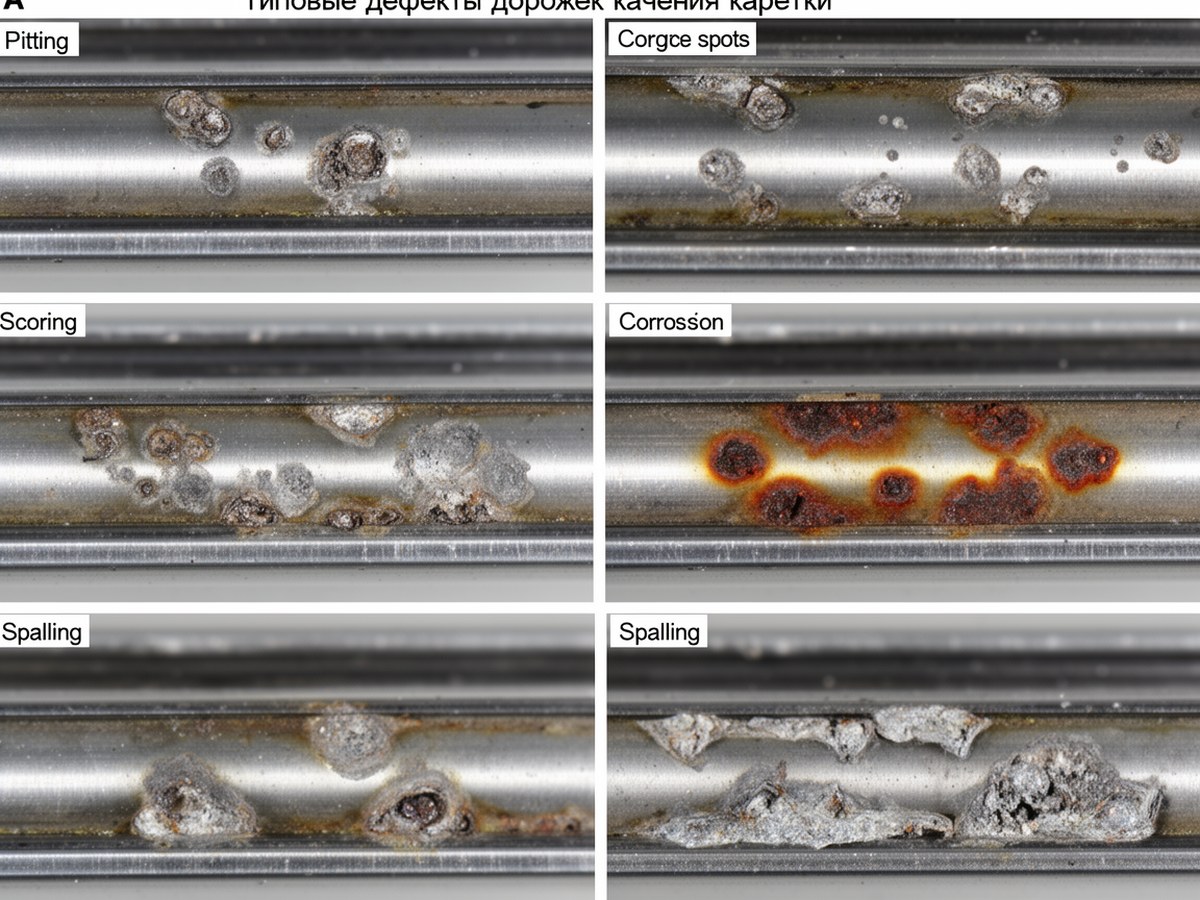

Визуальные признаки дефектов
Изображение размещается рядом с таблицей дефектов для быстрой сверки терминов и реальных признаков.
Дефектация: порядок и измеряемые параметры
Порядок: очистка и маркировка, визуальный осмотр, измерения, функциональный тест, вердикт о ремонтопригодности каретки линейной направляющей.
| Параметр | Метод | Ориентир |
|---|---|---|
| Люфт каретки линейной направляющей | Индикатор 1–2 мкм, заданная нагрузка | В пределах класса преднатяга и ТУ серии |
| Усилие перемещения | Динамометр на контрольном рельсе | Обычно не выше 110–120% от эталона новой каретки той же серии |
| Шероховатость дорожек | Профилометрия | Часто Ra 0,2–0,8 мкм (по паспорту серии) |
| Твердость рабочей зоны | Твердомер HRC | Без локальных провалов, типично 58–62 HRC для закаленных дорожек |
| Каналы рециркуляции | Эндоскоп/увеличение | Без трещин и деформаций |
W - относительный износ по контролируемому размеру. Используется только совместно с геометрией и функциональным тестом.
Границы ремонтопригодности
Ниже приведен операционный формат порогов. Для конкретной серии значения подтверждаются заводской документацией.
| Критерий | Допускается | Не допускается | Типовой источник порога |
|---|---|---|---|
| Корпус каретки | Без трещин и потери баз | Любая трещина в нагруженной зоне | Паспорта серий THK/HIWIN/INA, ТУ предприятия |
| Дорожки качения | Локальные дефекты с восстановлением профиля | Непрерывное выкрашивание, глубокие раковины, утрата профиля | Карта допусков серии |
| Геометрия и преднатяг | Восстановимы до класса точности | Невозможно обеспечить требуемый преднатяг и плавность хода | Класс точности и преднатяга производителя |
| Рециркуляция | Замена элементов без нарушения баз | Разрушение каналов/перемычек | Сервисная спецификация серии |
| Коррозия | Поверхностная, удаляемая в допуск | Язвенная в зоне контакта качения | Дефектная ведомость + ТУ |
Матрица: дефект -> допустимые операции -> запреты -> риск
| Дефект | Допустимые операции | Запрещено без спецпроцедур | Риск повторного отказа |
|---|---|---|---|
| Неглубокий абразивный износ | Прецизионный съем + суперфиниш | Избыточный съем с изменением профиля | Средний |
| Локальный скол вне дорожки | Локальное восстановление + мехобработка | Термооперации в зоне дорожек качения | Средний/высокий |
| Повреждение тел качения/сепаратора | Комплектная замена и селекция | Смешивание классов/размеров | Средний |
| Питтинг дорожек | Только при локальном характере и сохранной геометрии | Наплавка дорожек качения без валидации структуры, твердости и остаточных напряжений | Высокий |
Для большинства серий наплавка и другие термооперации в зоне дорожек качения обычно не допускаются без утвержденной спецтехнологии, термоцикла и последующего полного контроля микроструктуры, твердости и геометрии.
Метрологические условия и контроль качества
- Температура измерений: обычно 20 ± 2 °C (или по ТУ).
- Стабильная база и схема закрепления, исключающая паразитные деформации.
- Повторяемость: не менее 3 повторов на параметр с фиксацией разброса.
- Средства измерений с действующей поверкой/калибровкой и трассируемостью.
- Протокол должен содержать: прибор, номер, дату поверки, оператора, условия измерений.
Компактный чек-лист перед вводом (7 пунктов)
- Подтверждена ремонтопригодность и закрыты запреты.
- Выполнен полный объем операций по карте.
- Люфт, усилие, плавность хода в допуске.
- Преднатяг подтвержден на контрольном рельсе.
- Выполнен входной контроль рельса каретки.
- Смазка и чистота соответствуют регламенту.
- Оформлен протокол приемки с трассируемостью.
Входной контроль рельса и проверка пары «рельс-каретка»
Обязательны: визуальный контроль, чистота, локальная выработка, прямолинейность, совместимость по серии и классу, тест перемещения под рабочей нагрузкой. Решение о вводе принимают только по результату проверки пары.
Критерии решения: восстановление или замена
Экономический эффект, где Cn - новая каретка, Cr - восстановление.
K - интегральная целесообразность, где Rr/Rn - доля ожидаемого ресурса, Pp - риск повторного отказа.
Практический ориентир по данным сервисной практики: остаточный ресурс после восстановления часто лежит в диапазоне 0,7–0,9 от нового, но только при корректной дефектации, чистой сборке и пригодном рельсе.
Постремонтный мониторинг: первые 500 часов
| Интервал | Что контролировать | Триггер остановки |
|---|---|---|
| 0–50 ч | Шум, плавность, нагрев, утечка смазки | Заедание, резкий рост шума/усилия |
| 50–200 ч | Люфт, усилие, состояние смазки | Рост люфта выше допуска, металлическая пыль в смазке |
| 200–500 ч | Тренд параметров и стабильность преднатяга | Ускоренный дрейф параметров, повторные вибропики |
Типовые ошибки при ремонте
- Грязная сборка и абразив в каналах рециркуляции.
- Неверная селекция тел качения и потеря преднатяга.
- Игнорирование состояния рельса при приемке каретки.
- Использование непроверенных термоопераций в зоне дорожек.
Приложения: шаблоны и пример
Карта дефектации (минимум)
- Идентификация: серия, класс точности, наработка.
- Симптомы: шум, люфт, заедание.
- Измерения до ремонта: люфт (мкм), усилие (Н), Ra, HRC.
- Вердикт: допускается/не допускается с обоснованием.
Протокол приемки (минимум)
- Перечень выполненных операций и замен.
- Итоговые измерения и соответствие допускам.
- Результат теста пары «рельс-каретка».
- Ограничения эксплуатации и график мониторинга.
Пример заполнения (кейс)
Серия HGW35, наработка 11 200 ч. До ремонта: люфт 24 мкм, усилие 185 Н, локальный питтинг на дорожке. После восстановления и замены элементов рециркуляции: люфт 9 мкм, усилие 128 Н (эталон новой 118 Н), ход без заеданий. Рельс прошел входной контроль. Вердикт: ввод с усиленным контролем до 500 ч.
Нормативная база и источники допусков
Приоритет источников: 1) паспорт и сервисная документация серии производителя, 2) ТУ/стандарт предприятия, 3) применимые ISO/DIN и внутризаводские карты измерений. При конфликте применяют более строгий критерий или выполняют инженерное согласование с ответственным за надежность.
