Если кратко ответить на запрос «что такое втулка тапербуш и как она работает», втулка тапербуш, это коническая разрезная втулка. При затяжке винтов она втягивается в конус ступицы, обжимает вал и передает крутящий момент через трение (и, при наличии, через шпонку). Такое решение удобно в приводах, где важны ремонтопригодность, повторяемый монтаж и быстрая замена шкивов, звездочек и муфт.
- Термины «тапербуш» и «коническая зажимная втулка» в практике часто используют как синонимы, но совместимость всегда проверяют по серии и размерам.
- Надежность узла определяется состоянием вала, конуса ступицы и корректным моментом затяжки.
- Перетяжка крепежа так же опасна, как недотяжка, возможны трещины втулки, биение и повреждение вала.
Что такое втулка тапербуш и где она применяется
Втулки тапербуш применяют как стандартизированный интерфейс между валом и сменной ступицей приводного элемента. Один и тот же шкив или звездочку можно ставить на разные диаметры валов, меняя втулку в пределах допустимой серии.
Loctite 243, 10 мл1 450 ₽ Без НДС
Loctite 243, 1000 мл23 500 ₽ Без НДС
Loctite 290, 50 мл2 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
Loctite 243, 50 мл2 650 ₽ Без НДС
Loctite 242, 50мл3 500 ₽ Без НДС
- клиновые и поликлиновые шкивы;
- цепные звездочки;
- эластичные и зубчатые муфты;
- вспомогательные ступицы в вентиляторах, насосах, конвейерных приводах.
Конструкция узла вал-ступица с тапербуш
Базовая сборка включает вал, втулку, ступицу с внутренним конусом и крепежные винты. Шпоночный паз может использоваться только для позиционирования или как часть передачи момента, это зависит от документации конкретной серии.
| Элемент | Функция | Что контролировать |
|---|---|---|
| Втулка тапербуш | Преобразует осевую затяжку в радиальное обжатие вала | Целостность, отсутствие трещин, чистота конуса и резьб |
| Ступица с конусом | Ответная коническая поверхность, центрирование узла | Износ конуса, овальность, задиры |
| Крепежные винты | Создают осевое усилие затяжки | Класс прочности, состояние резьбы, момент затяжки |
| Вал и шпонка | Базирование и передача момента по схеме серии | Диаметр, допуск, биение, отсутствие забоин |
Принцип зажима и передачи крутящего момента
Винты создают осевое усилие, втулка смещается в конус ступицы, возникает радиальное обжатие. Контактное давление в паре вал-втулка формирует силу трения, которая передает момент.
F_r \approx k_1 \cdot F_a
Где F_a, суммарное осевое усилие от винтов, F_r, эквивалентное радиальное обжатие, k_1 зависит от геометрии конуса и трения.
M_{tr} \approx \mu \cdot p \cdot A \cdot r_m
Где M_tr, момент, передаваемый трением, \mu, коэффициент трения, p, среднее контактное давление, A, площадь контакта, r_m, средний радиус контакта.
p \le [p]_{dop}
Расчетное контактное давление не должно превышать допустимое для материала втулки, вала и режима работы.
Формулы приведены в общем виде. Для расчета и выбора применяют данные каталога конкретной серии, включая моменты затяжки, коэффициенты режима и предельные нагрузки.
Серии, типоразмеры и совместимость
Сначала выбирают серию ступицы, затем допустимое отверстие под вал, после этого проверяют момент и обороты.
| Группа серий (ориентировочно) | Типовой диапазон диаметров валов, мм | Обычное применение |
|---|---|---|
| Малые (1008-2012) | 10-55 | Легкие приводы, компактные узлы |
| Средние (2517-3535) | 20-90 | Промышленные ременные и цепные передачи |
| Крупные (4040-5050 и выше) | 35-125 и более | Тяжелые режимы, высокие моменты |
Диапазоны в таблице ориентировочные. Они не заменяют таблицы конкретного производителя, точный выбор делают только по каталогу серии и исполнению ступицы.
Как подобрать втулку под задачу
Последовательность выбора: геометрия вала → нагрузка → режим → среда → совместимость со ступицей.
- Вал и посадка: диаметр, допуск, овальность, состояние поверхности, паз шпонки.
- Передаваемый момент: рабочий и пиковый момент, пуски, реверс, ударность.
- Режим нагрузки и коэффициент сервиса: при частых пусках, вибрации и реверсе коэффициент сервиса повышают по каталогу серии.
- Среда: пыль, влага, коррозия, температура, регламент обслуживания.
| Сценарий | Что критично при выборе |
|---|---|
| Легкий ременной привод | Корректный диаметр, базовый коэффициент сервиса, контроль биения |
| Реверсивный привод | Пиковые моменты и циклическая нагрузка, повышенный коэффициент сервиса |
| Пыльная среда | Чистота посадок, защита узла, сокращенный интервал контрольных проверок |
Монтаж и демонтаж: пошагово
- Подготовка: очистить вал, конус ступицы и втулку от масла, пыли и заусенцев, проверить резьбы.
- Сборка: установить втулку в ступицу, совместить отверстия, наживить винты.
- Позиционирование: выставить узел на валу, исключить перекос.
- Затяжка: затягивать винты крест-накрест в 2-3 прохода калиброванным динамометрическим инструментом до момента по каталогу.
- Контроль: измерить радиальное и торцевое биение индикатором, проверить отсутствие перекоса.
- Пробный пуск: запуск под частичной нагрузкой с ограждениями, на безопасной дистанции, затем остановка и повторная проверка крепежа.
Запрещены ударная посадка и ударный съем. Для демонтажа используют выжимные отверстия или выжимные винты по инструкции производителя.
| Мини-чеклист | Проверка |
|---|---|
| До пуска | Конусы чистые и сухие, затяжка по моменту, биение в допуске, ограждения установлены |
| После 15-30 минут работы | Остановить, проверить момент крепежа, отсутствие нагрева и сдвига, повторно оценить биение |

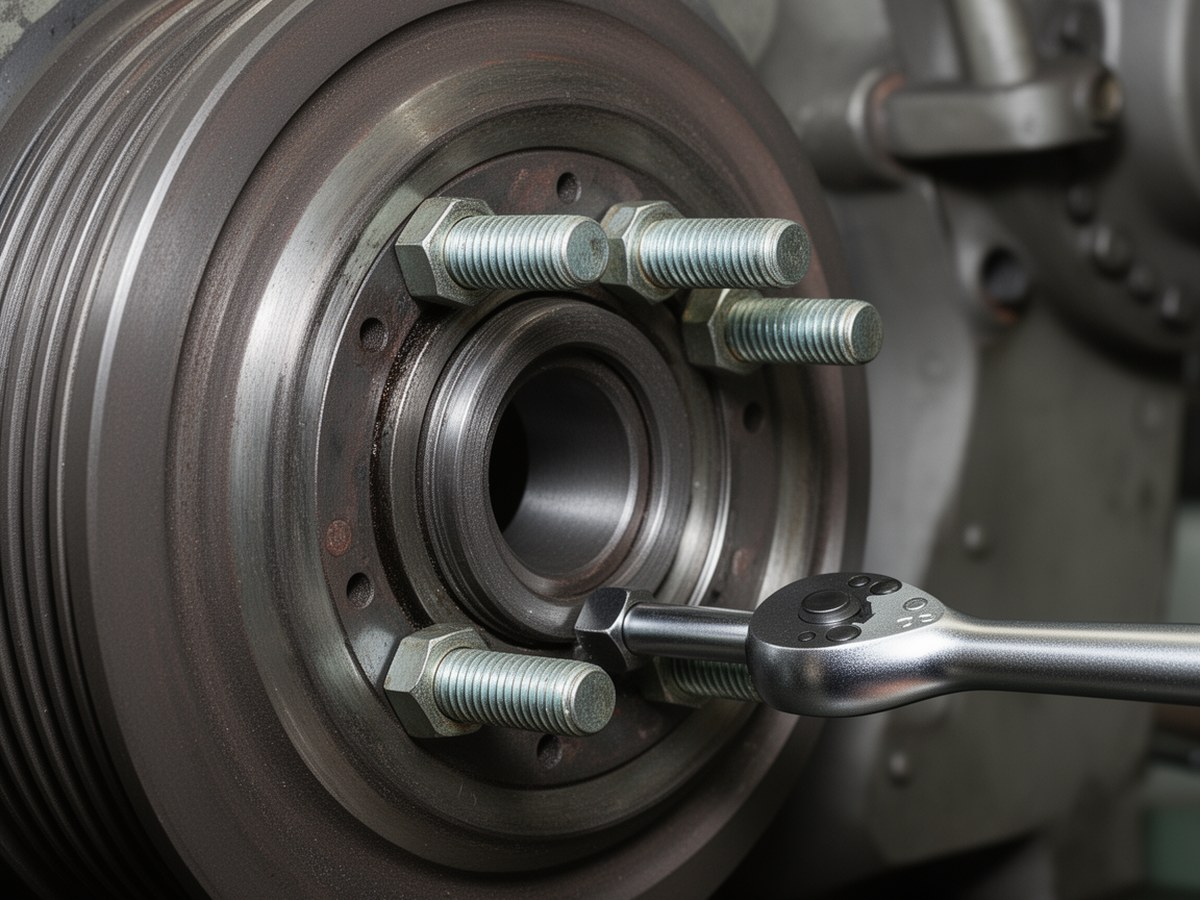

Контрольный этап затяжки
Иллюстрация к шагу поэтапной крестовой затяжки винтов.
Допуски, измерительный контроль и дефектация
- Диаметр вала контролируют микрометром не менее чем в 3 сечениях по длине посадки и в 2 взаимно перпендикулярных направлениях в каждом сечении.
- Радиальное и торцевое биение контролируют индикатором часового типа при установке узла.
- Конусность или овальность вала, а также следы фреттинга, требуют дефектации: при значимом износе восстанавливают поверхность или заменяют вал.
- Если конус ступицы изношен или имеет задиры, замена только втулки может не устранить биение, нужна замена или ремонт ступицы.
Диагностика неисправностей
| Симптом | Вероятная причина | Корректирующее действие |
|---|---|---|
| Проскальзывание на валу | Недостаточная затяжка, загрязнение конуса, неверный типоразмер | Очистка, повторный монтаж, затяжка по каталогу, проверка серии |
| Повышенное биение | Перекос, износ конуса ступицы, повреждение вала | Пересборка с индикаторным контролем, дефектация вала и ступицы |
| Локальный перегрев | Микроподвижки, неверный момент затяжки, перегрузка | Проверка режима нагрузки, дотяжка, при необходимости выбор большей серии |
| Следы фреттинга | Вибрация и малые относительные перемещения в контакте | Устранение вибраций, восстановление посадок, корректный монтаж |
| Трещины втулки | Перетяжка, ударный монтаж, превышение нагрузки | Замена втулки, проверка крепежа и режима эксплуатации |
Ограничения и сравнение с альтернативами
| Критерий | Тапербуш | Шпоночное соединение | Прессовая посадка |
|---|---|---|---|
| Монтаж/демонтаж | Быстрый, без пресса | Средний | Сложный, часто нужен пресс/нагрев |
| Обслуживание | Контроль момента и конуса | Контроль шпонки и паза | Контроль натяга и геометрии |
| Переналадка | Удобная | Умеренная | Ограниченная |
| Чувствительность к ошибкам | Высокая к моменту затяжки | Высокая к качеству паза | Высокая к допускам натяга |
Предельные обороты, допустимые моменты и рекомендуемые моменты затяжки определяются по каталогу конкретной серии и производителя. Универсальных значений для всех втулок нет.
Итог
Втулка тапербуш работает за счет контролируемого конического зажима: осевая затяжка создает радиальное обжатие, а это обжатие передает момент. Корректный выбор серии, учет режима нагрузки и монтаж динамометрическим инструментом определяют ресурс и безопасность узла.
