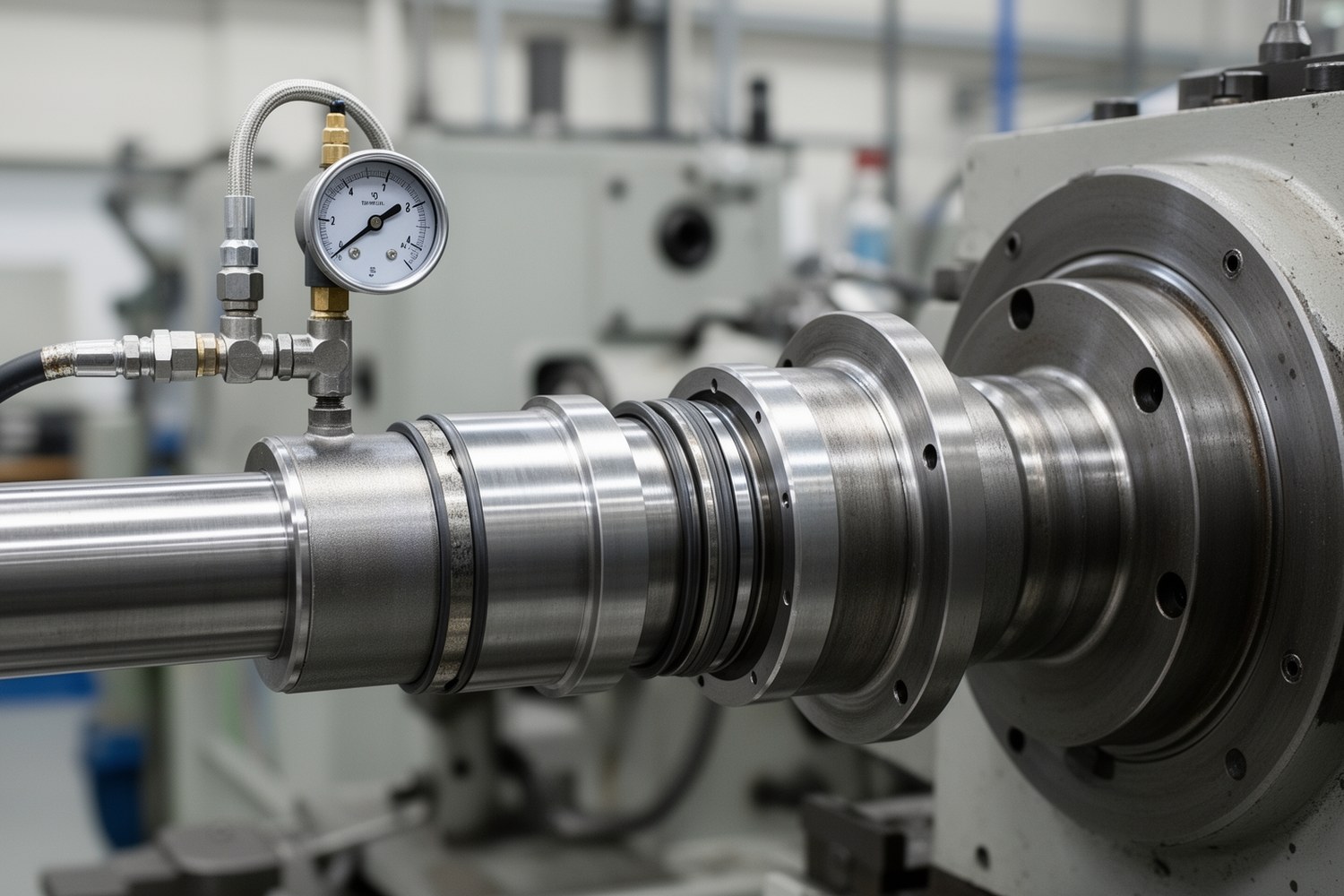

Втулка с гидрораспором (гидровтулка), элемент соединения вал-ступица, где натяг создается гидравлическим давлением в камере втулки. Момент передается трением по цилиндрической посадке при заданном контактном давлении.
- Основной термин: втулка с гидрораспором.
- Метод: гидравлическая посадка вал-ступица.
- Проверка: M, d, L, μ, p, запас от проскальзывания.
- Единицы: СИ (Па/МПа, Н·м, мм/мкм; бар, только в скобках).
Термины и анти-амбигуити
Это: втулка для силового соединения вал-ступица с формированием натяга давлением.
Это не: втулка гидроцилиндра, опорная втулка скольжения и любой «каталожный» товар с похожим названием.
Закрепительная/стяжная втулка ISO H, HA, HE, OH, AOH, частный класс подшипниковых решений. Метод гидрораспора там может применяться, но критерии подбора не полностью совпадают с силовым соединением вал-ступица.
Принцип гидравлической посадки
Причинно-следственная цепочка: давление в камере ph → радиальная деформация Δr → контактное давление p → передаваемый момент M.
Mmax, Н·м, μ, коэффициент трения, p, Па, d и L, м.
Границы применимости (типично)
- Гидравлическое давление монтажа: 80…250 МПа (≈800…2500 бар), для многих узлов практический диапазон 100…160 МПа (≈1000…1600 бар).
- Температура эксплуатации: обычно −20…+80 °C; при более высокой температуре нужна отдельная проверка материалов, уплотнений и снижения μ.
- Цикличность: от редких сервисных разборок до регулярных циклов, если конструкция и уплотнения рассчитаны на многократный монтаж.
Точные пределы задают по документации изготовителя и расчету конкретной конструкции.
Расчетные основы и допущения модели
Нужно явно указать, по какой границе передается момент:
- Контакт A: вал-втулка.
- Контакт B: втулка-ступица.
Если работают обе границы, расчет ведут для каждой, а допустимый момент принимают по минимуму.
preq, требуемое контактное давление, S, запас от проскальзывания.
Допущения упрощенной модели: равномерное p по длине, отсутствие краевых эффектов и локальных концентраций, упругая работа материала, нет значимого термоградиента. При короткой посадке, канавках, каналах и ударной нагрузке нужен уточненный расчет.
Короткий пример (sanity-check)
Mreq=12 000 Н·м, d=0,12 м, L=0,09 м, μ=0,12, S=1,6.
preq ≈ 31,4 МПа. Если по результатам сборки фактическое p ниже, запас от проскальзывания не выполняется.
Чувствительность к μ (тот же пример)
| μ | preq, МПа | Комментарий |
|---|---|---|
| 0,08 | 47,1 | Масляная пленка, высокий риск срыва при недонагрузке |
| 0,12 | 31,4 | Базовый расчетный случай |
| 0,16 | 23,6 | Более «сухой» контакт, но нужен контроль повторяемости |
Требования к геометрии и поверхности
Ориентиры задают по классу узла и КД. Типичные диапазоны:
| Параметр | Стандартный узел | Точный узел |
|---|---|---|
| Ra посадки, мкм | 0,8…1,6 | 0,4…0,8 |
| Овальность, мкм | ≤10…15 | ≤5…8 |
| Конусность на длине L, мкм | ≤10…20 | ≤5…10 |
| Радиальное биение, мм | ≤0,03…0,05 | ≤0,01…0,02 |
| Соосность баз, мм | ≤0,03 | ≤0,01 |
Перед сборкой обязательны очистка, обезжиривание, контроль задиров и коррозии.

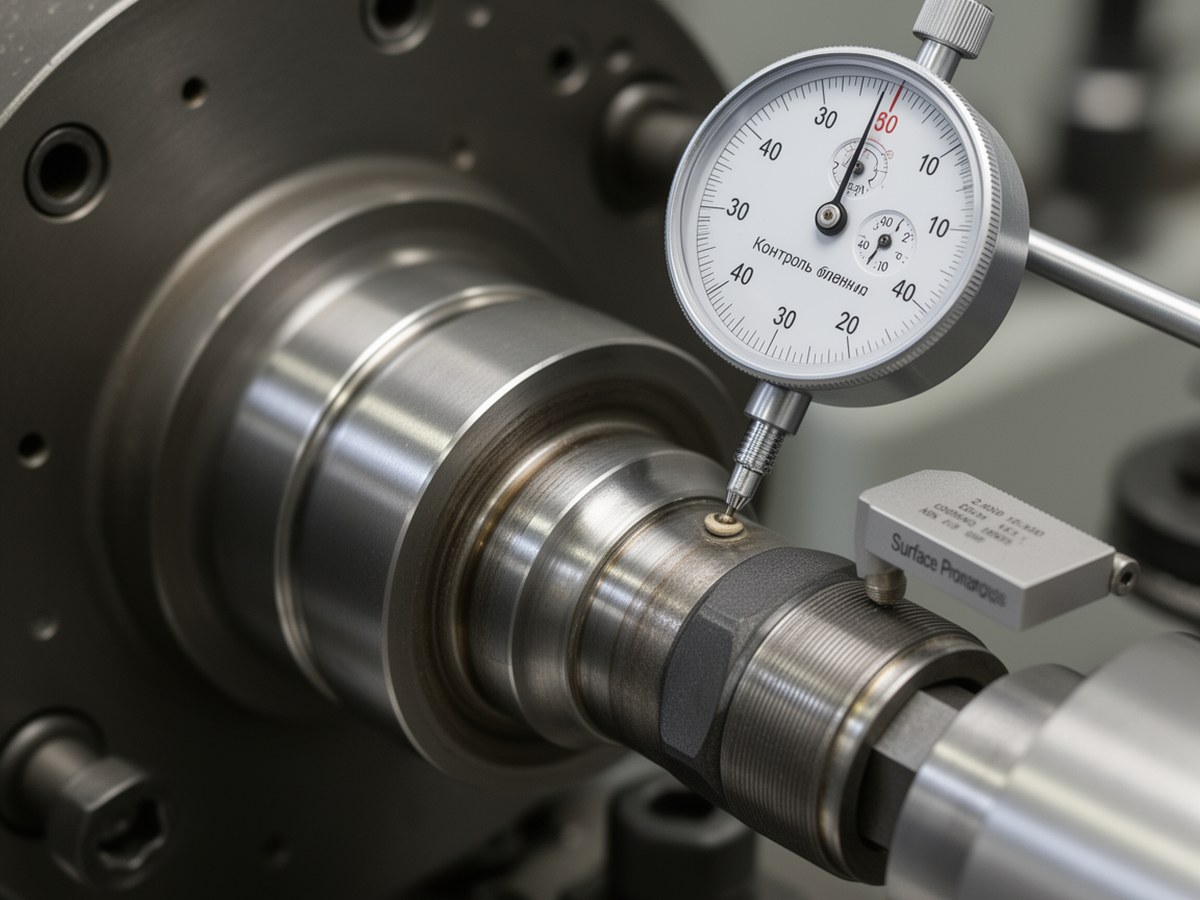

Где и что измерять перед сборкой
Разместить после таблицы допусков для визуальной привязки к контролю.
Монтаж и демонтаж, включая 1000 бар
Перед работой
- LOTO: блокировка источников энергии и подтверждение допуска.
- Проверка рукавов, фитингов, манометров, даты поверки.
- Защитный экран, СИЗ глаз/лица, опасная зона размечена.
Во время работы
- Набор давления ступенчато, с паузами стабилизации.
- Контроль осевого смещения и биения на контрольных ступенях.
- Запрет: подтяжка соединений, замена фитингов и любые манипуляции с арматурой под давлением.
После работы
- Полный сброс давления до нуля и подтверждение по прибору.
- Осмотр на утечки и следы смещения.
- Запись в протокол: pmax, выдержка, биение, замечания.
Отказы и диагностика проскальзывания вал-ступица
| Симптом | Измерение/проверка | Порог решения | Действие |
|---|---|---|---|
| Проскальзывание | Метка сдвига, протокол p, факт M | S| Пересчет, повторный монтаж, коррекция L/d/μ | |
| Утечка | Опрессовка, контроль падения давления | Падение выше регламента | Уплотнения/ремонт канала/замена |
| Потеря натяга | Рост биения, снижение момента | Выход за допуск КД | Проверка текучести, пересмотр режима |
| Фреттинг-коррозия | Темный налет, локальные пятна | Следы микроподвижек | Восстановление посадки, рост запаса S |
Нормативная опора
Числовые допуски, давление и регламенты подтверждают по КД и ТУ узла, руководствам изготовителя втулки/гидроинструмента, профильным ISO/ГОСТ по посадкам, шероховатости, биениям, балансировке и безопасности гидросистем высокого давления.
Краткий чек-лист проектировщика
- Задать Mreq с учетом пусков/реверсов/ударов.
- Выбрать контактную схему (вал-втулка, втулка-ступица или обе).
- Посчитать preq и S при минимальном ожидаемом μ.
- Назначить допуски геометрии и Ra по классу узла.
- Утвердить регламент монтажа под высоким давлением и протокол обслуживания.
