Коническая втулка Taper Bush (Taper Lock) представляет собой разрезную втулку с наружным конусом и резьбовыми отверстиями под крепеж. При затяжке винтов втулка втягивается в конус сопрягаемой ступицы и обжимает вал, формируя передачу момента через трение и шпоночную связь.
Коротко главное
- В таблицах указано происхождение значений: [STD] стандарт, [CAT] каталог, [EST] инженерная оценка.
- Момент затяжки крепежа и передаваемый крутящий момент узла обозначают разные параметры.
- Посадку h6 обычно выбирают для точных и реверсивных режимов, h7 подходит для спокойной работы и более простого монтажа.
- Близкие типоразмеры 3020/3030, 3525/3535 и 4030/4040 не считаются взаимозаменяемыми без проверки длины и интерфейса ступицы.
- После пуска нужен контроль биения, меток смещения и повторная протяжка.
Источник данных и доверие к числам
Легенда для всех таблиц: [STD], нормативные данные из стандартов; [CAT], каталожные данные производителя; [EST], расчетные и типовые оценки для предварительной проверки. При расхождениях приоритет такой: КД проекта, затем подтвержденный каталог выбранного исполнения.
Loctite 638, 250 мл9 000 ₽ Без НДС
Loctite 603, 50 мл4 400 ₽ Без НДС
Loctite 641, 50 мл4 985 ₽ Без НДС
Loctite 648, 50 мл3 300 ₽ Без НДС
Loctite 601, 50 мл4 400 ₽ Без НДС
Loctite 638, 50 мл4 500 ₽ Без НДС
Назначение и конструкция втулок Taper Bush
Узел включает вал, коническую втулку и сопрягаемую ступицу (шкив, звездочка, полумуфта). Важно различать два параметра: момент затяжки болтов задает силу обжатия, а передаваемый крутящий момент характеризует рабочую нагрузочную способность узла.
Ключевые геометрические параметры
- D, наружный диаметр втулки, мм.
- L, осевая длина, мм.
- d, диаметр отверстия под вал, мм.
- D1, D2, диаметры конической части, мм.
- b × t, шпоночный паз, мм.
Геометрическая конусность, %. Применение: проверка чертежа и сопоставление интерфейса втулка-ступица.
Типоразмеры и отверстия (сводно)
| Типоразмер | D, мм | L, мм | Типовой диапазон d, мм | Крепеж | Источник |
|---|---|---|---|---|---|
| 1008 | 35 | 22,3 | 9–25 | M5 | [CAT] |
| 1210 | 47,5 | 25,4 | 11–32 | M6 | [CAT] |
| 1610 | 57 | 25,4 | 14–42 | M6 | [CAT] |
| 2012 | 70 | 31,8 | 14–50 | M8 | [CAT] |
| 2517 | 85,5 | 44,5 | 16–65 | M10 | [CAT] |
| 3020 | 108 | 50,8 | 25–75 | M10 | [CAT] |
| 3030 | 108 | 76,2 | 25–75 | M10 | [CAT] |
Совместимость втулка-ступица (посадочный интерфейс)
| Пара близких типоразмеров | Что совпадает | Что различается | Риск ошибки |
|---|---|---|---|
| 3020 / 3030 | Диапазон d часто близок | Длина L и посадочное место ступицы | Неполный контакт, рост биения |
| 3525 / 3535 | Близкий наружный диаметр | Осевая длина и схема крепежа | Недотяг или срыв резьбы |
| 4030 / 4040 | Сходный интерфейс по диаметру | Глубина конуса и длина ступицы | Снижение передаваемого момента |
Проверяйте тип конуса, длину посадки, расположение резьбовых и демонтажных отверстий, а также класс и размер крепежа. Это обеспечивает корректную совместимость втулки и ступицы Taper Bush.

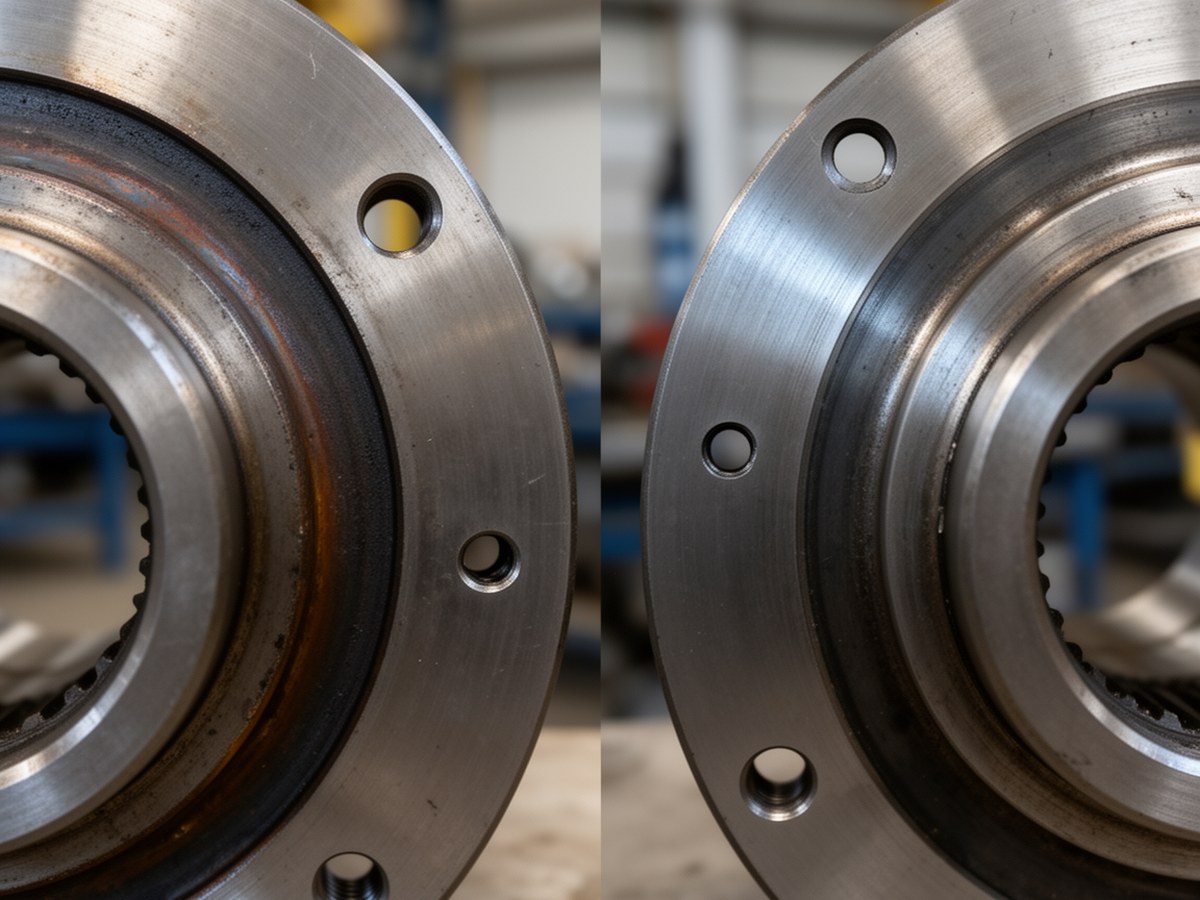

Карта совместимости
Изображение помогает быстро увидеть различия близких типоразмеров.
Момент затяжки, передаваемый момент и частота
| Типоразмер | Крепеж | Момент затяжки, Н·м | Передаваемый момент, Н·м | Предельная частота, об/мин | Источник |
|---|---|---|---|---|---|
| 1008 | M5 | 2,3 (8.8) / 3,0 (10.9) | 30–45 | 5000–7000 | [CAT] |
| 1210 | M6 | 4,0 (8.8) / 5,5 (10.9) | 70–110 | 4500–6500 | [CAT] |
| 1610 | M6 | 4,0 (8.8) / 5,5 (10.9) | 140–200 | 4000–6000 | [CAT] |
| 2012 | M8 | 9,0 (8.8) / 12,0 (10.9) | 290–450 | 3500–5500 | [CAT] |
| 2517 | M10 | 17,5 (8.8) / 24 (10.9) | 540–800 | 3000–5000 | [CAT] |
| 3020 | M10 | 17,5 (8.8) / 24 (10.9) | 1000–1400 | 2500–4500 | [CAT] |
| 3525 | M12 | 30 (8.8) / 42 (10.9) | 1600–2500 | 2200–4000 | [CAT] |
| 4030 | M12 | 30 (8.8) / 42 (10.9) | 2400–3800 | 1800–3500 | [CAT] |
| 5050 | M16 | 75 (8.8) / 105 (10.9) | 7000–10000 | 1200–2600 | [CAT] |
| 7060 | M20 | 145 (8.8) / 200 (10.9) | 16000–24000 | 800–1800 | [CAT] |
Диапазоны передаваемого момента зависят от исполнения втулки, материала, состояния контакта и режима нагрузки.
Допущения: сухой контакт, равномерное давление, без ударов и выраженной динамики. Единицы: T (Н·м), p (Па), A (м²), rm (м).
Грубая оценка среднего контактного давления. Локальные пики напряжений у прорези и кромок конуса не учитываются.
Первичная проверка частоты ([EST]): D в мм, nchk в об/мин, C выбирают по классу балансировки и компоновке (ориентировочно 18000–30000). Формула не учитывает дисбаланс насаживаемого элемента, изгиб вала, вибрации опор и резонансы, поэтому требуется верификация по каталогу.
Допуски, посадки и поверхности
- Вал h6: реверс, ударные режимы, требования к соосности и низкому биению.
- Вал h7: спокойный режим, умеренные нагрузки, приоритет монтажной технологичности.
- Отверстие втулки: обычно H7 после обработки под конкретный диаметр.
- Шероховатость: Ra 1,6–3,2 мкм для посадки на вал; конус без задиров и коррозии.
Правило выбора посадки на вал h6/h7 для Taper Bush: при ударах, реверсе или повышенной точности выбирают h6; для равномерного привода без жестких требований обычно достаточно h7.
Алгоритм инженерного подбора
- Выбрать типоразмер по диаметру вала и шпоночному пазу.
- Проверить передаваемый момент с коэффициентом запаса: 1,2–1,5 (спокойный), 1,5–2,0 (ударный), 2,0+ (реверсивный).
- Проверить предельную частоту вращения втулки Taper Bush по каталогу.
- Уточнить материал и покрытие с учетом температуры и среды.
- Проверить совместимость интерфейса ступицы и крепежа.
Монтаж, демонтаж и контроль после пуска
Затяжку винтов выполняют по шагам: 30% → 60% → 100% целевого момента, крест-накрест или по кругу малыми шагами. После первого пуска измеряют биение после монтажа Taper Lock и проверяют метки смещения.
| Чек-лист приемки | Когда | Ориентир | Источник |
|---|---|---|---|
| Радиальное биение на ступице | Сразу после монтажа | По КД; при отсутствии, не более 0,05–0,10 мм для средних скоростей | [STD]/[EST] |
| Повторная протяжка | Через 15–30 мин работы или 100–300 циклов | Дотяжка до номинала без перетяга | [CAT] |
| Контроль меток смещения | После 1-й смены | Смещение меток не допускается | [EST] |
Типовые отказы и критерии браковки
| Симптом | Вероятная причина | Действие |
|---|---|---|
| Следы полировки, локальный нагрев | Недостаточный момент затяжки, загрязнение конуса | Разборка, очистка, новая затяжка по спецификации |
| Темный налет (фреттинг) | Микроподвижки из-за перегрузки или посадки | Проверка допуска вала, увеличение запаса по моменту |
| Рост биения во времени | Неполный контакт конуса, ошибка совместимости | Проверка типоразмера и геометрии ступицы |
| Трещины у прорези/резьбы | Перетяжка, усталость, ударные нагрузки | Немедленная замена |
| Срыв резьбы | Неподходящий класс болтов или перетяг | Замена втулки и крепежа, запрет повторной сборки |
Критерии браковки втулки Taper Bush: любые трещины, необратимая деформация, повреждение резьбы с потерей номинального момента затяжки, выраженные задиры конуса, повторное проскальзывание после корректной сборки.
Нормативная база
Используют стандарты по ременным передачам, посадкам и допускам, шпонкам, крепежу, шероховатости и балансировке. Перед выпуском документации проверяйте актуальную редакцию каждого документа и соответствие каталогу конкретного производителя.
