Втулка Taper Bush (Taper Lock, разговорно, тапербуш) это конический зажимной элемент для соединения ступицы и вала. На практике основной вопрос не в самой втулке, а в совместимости трех деталей: вал, втулка и ступица под втулку тапербуш. Ниже приведен рабочий алгоритм подбора, монтажа и обслуживания, ориентированный на стабильную передачу крутящего момента без люфта и проскальзывания.
- Разделяйте термины: втулка, ступица, вал, шпонка, крепеж, монтажные и демонтажные отверстия.
- Не смешивайте момент на валу и момент затяжки винтов, это разные параметры.
- Моменты затяжки Taper Bush по сериям и допустимый передаваемый момент берите только из каталога производителя конкретной втулки, ступицы и крепежа.
Что такое втулка Taper Bush и где она применяется
Втулка Taper Bush используется для посадки на вал шкивов, звездочек, муфт и других деталей со ступицей. Коническая поверхность втулки и ответная коническая расточка ступицы формируют самозажимающееся соединение при осевом стягивании винтами.
Типичные области применения: ременные и цепные передачи, вентиляторные узлы, насосные агрегаты, приводы конвейеров. В таких узлах важны повторяемость монтажа, ремонтопригодность и предсказуемое поведение при вибрации.
Термины и состав узла
Втулка Taper Bush
Разрезная коническая втулка с внутренним отверстием под вал (метрическим или дюймовым), шпоночным пазом и резьбовыми отверстиями.
Ступица под втулку Taper Bush
Деталь привода (шкив, звездочка, муфта) с конической посадкой и отверстиями под монтаж/демонтаж. Ступица тапербуш не является втулкой, это отдельная часть узла.
Вал и шпонка
Вал задает посадочный диаметр. Шпонка центрирует и страхует передачу момента, но основная фиксация создается трением в конической паре.
Крепеж
Винты создают осевое стягивание. Их момент затяжки выбирают по данным изготовителя серии втулки и классу прочности.
Конструкция и принцип работы конического зажима
При затяжке винтов втулка втягивается в коническую расточку ступицы. Из-за конуса возникает радиальное обжатие втулки на валу и рост нормального давления в контакте. За счет трения передается крутящий момент, а шпонка ограничивает относительный сдвиг при пиковых нагрузках.
Окружная сила на ступице: F_t в Н, T крутящий момент на валу в Н·м, d расчетный диаметр посадки в м.
Приближенная оценка передаваемого момента трением: μ коэффициент трения, p среднее контактное давление, A площадь контакта, r_m средний радиус контакта.
Базовая проверка по давлению: F_n суммарная нормальная сила в конической паре.
Формулы выше это предварочная инженерная оценка для первичной проверки применимости. Они не заменяют каталожные данные, расчет узла и требования производителя по серии, крепежу, допускам, реверсу, вибрации и высоким оборотам.
Конические посадки обычно собирают чистыми и сухими, если документация не требует иного. Резьбу винтов и опорные поверхности головок обрабатывают строго по инструкции производителя, поскольку это напрямую влияет на фактическое усилие стяжки при заданном моменте.
Типоразмеры и исполнения
Серии обозначаются кодами вроде 1008, 1210, 1610, 2012, 2517, 3020, 3525, 4030 и далее. Код задает габарит, набор крепежа и диапазон диаметров валов внутри серии. Подбор ведут по каталогу конкретного производителя.
| Критерий | Сталь | Чугун |
|---|---|---|
| Прочность и ударная стойкость | Выше, лучше переносит переменные нагрузки | Ниже, чувствительнее к ударным режимам |
| Вибрации | Предпочтительно при повышенной динамике | Допустимо в более спокойных режимах |
| Коррозионная стойкость | Зависит от покрытия и среды, требуется контроль | Также зависит от среды, возможна коррозия посадок |
| Ремонтопригодность | Обычно выше при повторных сборках | Ограничена при сколах и трещинах |
| Стоимость | Обычно выше | Обычно ниже |
| Типичное применение | Тяжелые и переменные режимы | Стандартные приводы без перегрузок |
| Серия втулки | Ориентир по диаметру вала, мм | Типичный объект установки |
|---|---|---|
| 1008–1210 | 6–38 | Компактные шкивы и звездочки |
| 1610–2517 | 14–65 | Средние муфты, шкивы, звездочки |
| 3020–4030 | 25–100 | Средне-тяжелые приводы |
| 4535–8065 | 45–180 | Тяжелые узлы и крупные ступицы |
Диапазоны ориентировочные: финальная совместимость втулка taper lock и ступица проверяется по паре «серия втулки, серия ступицы» и исполнению отверстия (метрическое или дюймовое).
Совместимость втулка-ступица и маркировка
- Маркировка серии на втулке и ступице должна совпадать.
- Одинаковый наружный габарит не гарантирует одинаковый конус.
- При заказе отдельно указывайте: серию, диаметр вала, метрическое или дюймовое отверстие, класс крепежа.
Как подобрать втулку и ступицу под задачу
- Определите вал: диаметр, допуск, наличие и размер шпоночного паза, метрическая или дюймовая система.
- Выберите ступицу: шкив, звездочка или муфта с посадкой под нужную серию втулки.
- Проверьте момент и скорость: рабочий и пиковый крутящий момент, частоту вращения, число пусков.
- Учтите режим: вибрации, реверс, ударные нагрузки, температуру, загрязнение.
- Сверьте крепеж: размер винтов, класс прочности, требуемый момент затяжки.
- Проверьте сервис: доступ к винтам для повторной протяжки и последующего демонтажа.
Как подобрать ступицу под втулку Taper Bush: сначала фиксируют серию и систему отверстия втулки, затем выбирают ступицу с той же серией посадки и проверяют каталожный допустимый момент для конкретного сочетания.
| Класс крепежа | Практический эффект | Правило |
|---|---|---|
| Ниже требуемого | Риск недобора усилия стяжки и срыва | Не применять |
| Номинальный по каталогу | Расчетный режим работы | Базовый вариант |
| Выше номинального | Изменение требуемого момента и нагрузки на резьбу | Только по документации производителя |
Монтаж: пошаговая инструкция и контроль качества
- Подготовка: очистить вал, конус втулки и коническое гнездо ступицы от масла, стружки и коррозии.
- Предсборка: установить втулку в ступицу, совместить монтажные отверстия, наживить винты от руки.
- Посадка на вал: задать осевое положение узла, проверить контакт шпонки без закусывания.
- Затяжка в несколько проходов: крест-накрест, 30–60–100% от требуемого момента.
- Контроль: измерить радиальное биение ступицы, проверить осевое положение и отсутствие перекоса.
- Пуск: короткий прогон на малой нагрузке, затем остановка и повторная протяжка крепежа.
Моменты затяжки taper bush по сериям, винтам и классу прочности принимают только из каталога производителя. Универсального значения для всех серий не существует.
| Пункт контроля | Что проверять | Критерий |
|---|---|---|
| Чистота посадок | Конус втулки и ступицы, вал | Без масла, грязи и задиров |
| Совмещение отверстий | Монтажные отверстия втулки и ступицы | Винты входят без перекоса |
| Момент затяжки | Каждый винт | По спецификации серии |
| Биение | Радиальное/торцевое | Ориентир до 0,05–0,10 мм для типовых приводов; финальный допуск по документации узла |
| После пуска | Повторная протяжка | Ориентир через 15–60 минут работы под нагрузкой; точный интервал по регламенту оборудования |

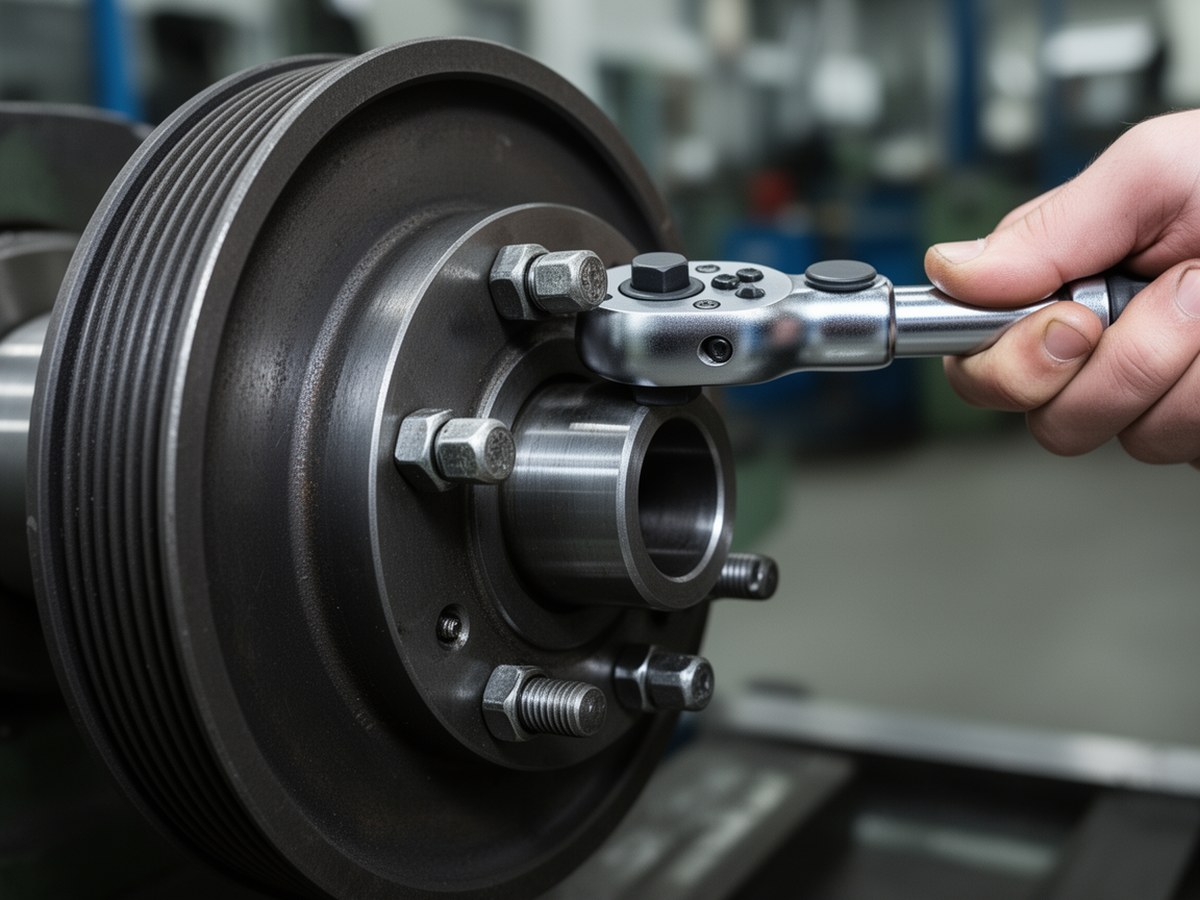

Контроль момента при монтаже
Иллюстрация к этапу поэтапной затяжки крепежа.
Демонтаж: безопасная процедура
- Остановить привод, исключить самопуск, снять нагрузку с узла.
- Вывернуть монтажные винты.
- Переставить винты в демонтажные отверстия и равномерно подтягивать поочередно.
- После срыва конуса снять узел без ударов по втулке и ступице.
- Очистить детали и оценить состояние конусов, шпонки и резьбы.
Монтаж и демонтаж втулки Taper Bush выполняют только штатным крепежом и инструментом, без ударных методов. Удары по торцу и ступице вызывают микротрещины, овальность и повторные отказы.
Типовые ошибки и неисправности
| Симптом | Вероятная причина | Корректирующее действие |
|---|---|---|
| Проворот на валу | Недотяжка, загрязненный конус, смазка на посадке | Разобрать, очистить, заменить поврежденные детали, затянуть по моменту |
| Рост биения | Перекос при затяжке, заусенцы на посадке | Перемонтаж с поэтапной затяжкой и контролем индикатором |
| Срыв резьбы | Перетяжка или неверный класс крепежа | Замена крепежа/втулки, контроль динамометрическим ключом |
| Шум и нагрев | Ложная соосность, вибрация, перегрузка | Проверить центровку, режим нагрузки, балансировку |
| Трудный демонтаж | Использованы не те отверстия, коррозия | Только штатные демонтажные отверстия, аккуратная равномерная распрессовка |
Эксплуатация и обслуживание
Для стабильной работы узла «втулка taper bush, ступица под втулку taper bush, вал» полезен простой регламент:
- повторная протяжка после первого короткого цикла под нагрузкой;
- периодический осмотр крепежа, биения и следов микропроворота;
- контроль коррозии и состояния резьбы при каждом плановом останове;
- замена втулки при трещинах, деформации, сорванной резьбе или повреждении конуса.
Если узел работает при частых пусках, реверсе или выраженной вибрации, интервалы контроля сокращают. Для ответственных приводов ведут журнал: дата монтажа, примененный момент затяжки, результаты послепусковой проверки, измеренное биение, замечания при осмотрах.
