Чтобы выбрать опорно-поворотное устройство, сначала определяют реальные нагрузки и условия работы узла, а затем сопоставляют подходящий типоразмер с расчетными данными производителя. ОПУ нельзя корректно подобрать только по максимальной осевой нагрузке: в работе одновременно действуют осевая нагрузка Fa, радиальная нагрузка Fr и опрокидывающий момент M, а ресурс зависит от цикличности, динамики, смазки, уплотнений и качества монтажа.
- Опорно-поворотное устройство (ОПУ) представляет собой крупногабаритный поворотный подшипниковый узел, который воспринимает осевые, радиальные нагрузки и опрокидывающий момент.
- Подбор ОПУ начинают со сбора исходных данных: массы, полезной нагрузки, плеч, скорости поворота, режима работы, температуры, загрязненности и требований к точности.
- Расчет нагрузок ОПУ включает статические усилия, динамические коэффициенты, коэффициент запаса и оценку комбинированной нагрузки.
- Даже правильно выбранный типоразмер может быстро выйти из строя при слабой раме, неплоских посадочных поверхностях, неверной затяжке болтов или неподходящей смазке.
Что учитывают при выборе ОПУ

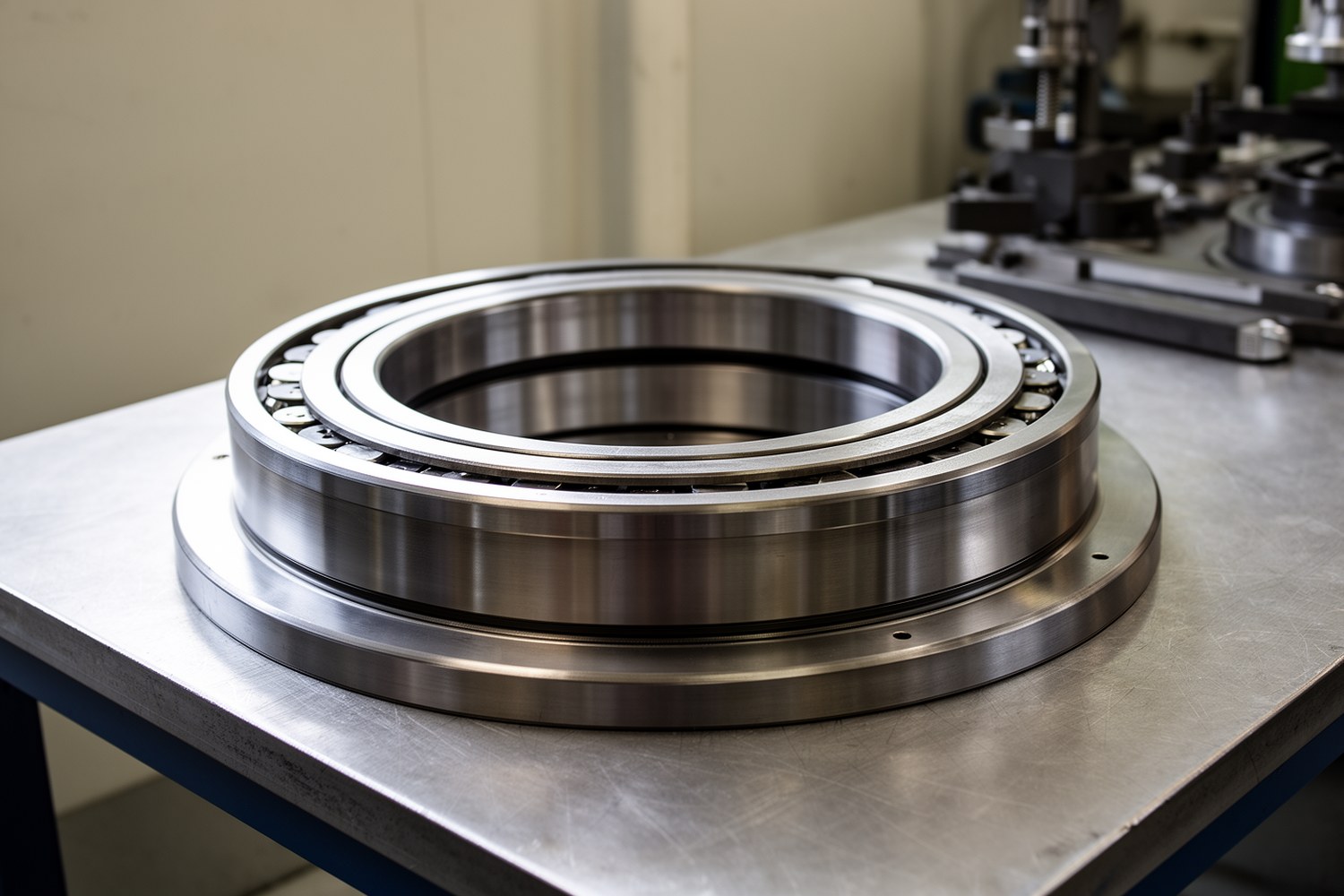

Опорно-поворотное устройство связывает поворотную часть машины с неподвижной рамой и позволяет им вращаться относительно друг друга. Такой узел применяют в кранах, экскаваторах, манипуляторах, поворотных столах, промышленном оборудовании и позиционирующих системах. В технической практике ОПУ также называют поворотным подшипником или поворотным кругом, но основным расчетным объектом остается подшипниковый узел большого диаметра, работающий под комбинированной нагрузкой.
Практический выбор строится вокруг условий конкретной машины. Нужно понять, какие силы действуют постоянно, какие возникают кратковременно, как часто узел поворачивается, есть ли ударные нагрузки, какая требуется точность позиционирования и насколько жесткой будет опорная конструкция.
Статья описывает порядок инженерной оценки и помогает подготовить исходные данные. Она не заменяет проектный расчет: окончательный выбор выполняют по паспорту, каталогу, расчетным кривым и ограничениям производителя.
Порядок подбора по шагам
- Собрать исходные данные по массе, геометрии, полезной нагрузке, режимам работы и среде.
- Определить нагрузки на ОПУ: Fa, Fr и опрокидывающий момент ОПУ для рабочих, предельных и редких аварийных положений.
- Применить динамические коэффициенты и требуемый коэффициент запаса.
- Сопоставить расчетные сочетания с допустимой областью для выбранной серии и типоразмера.
- Уточнить конструкцию: шариковое, роликовое, перекрестно-роликовое, одно-, двух- или трехрядное исполнение.
- Учесть среду, уплотнения, смазку, антикоррозионную защиту, монтажную базу, крепеж и обслуживание.
Исходные данные для подбора
До обращения к каталогу полезно собрать параметры в единую таблицу. Так меньше риск выбрать узел с достаточной номинальной грузоподъемностью, но недостаточным запасом по моменту, ресурсу или условиям эксплуатации.
| Группа данных | Что уточнить | Зачем нужно |
|---|---|---|
| Масса и геометрия | Масса поворотной части, масса рабочего оборудования, координаты центров тяжести | Расчет осевой нагрузки и моментов от собственного веса |
| Полезная нагрузка | Максимальная и рабочая нагрузка, вылет, направление действия силы | Оценка пиковых усилий и опрокидывающего момента |
| Плечи сил | Расстояние от оси вращения до линии действия нагрузки | Расчет момента M = F × L |
| Режим движения | Скорость поворота, угол поворота, частота циклов, ускорения и торможения | Учет динамики, нагрева и усталостной долговечности |
| Среда | Температура, пыль, абразив, влажность, коррозионные факторы | Выбор уплотнений, смазки, покрытий и исполнения |
| Точность и жесткость | Допустимый люфт, требования к позиционированию, деформации рамы | Выбор конструкции и класса точности ОПУ |
| Монтаж | Диаметры, отверстия, плоскостность, болтовое соединение, тип зацепления | Совместимость с конструкцией и равномерное распределение нагрузки |
Основные нагрузки: Fa, Fr и опрокидывающий момент
Нагрузки на ОПУ обычно разделяют на три расчетные составляющие. Осевая нагрузка Fa действует вдоль оси вращения и включает вес поворотной части, оборудования и полезной нагрузки. Радиальная нагрузка Fr действует перпендикулярно оси вращения: она появляется от боковых усилий, ветра, копания, перекосов и несимметричных режимов. Опрокидывающий момент M стремится наклонить поворотную часть относительно основания.
где M, опрокидывающий момент; F, сила, создающая момент; L, плечо от оси вращения до линии действия силы.
Для поворотного крана, манипулятора или экскаватора именно момент часто становится ограничивающим параметром. Даже если вертикальная нагрузка кажется умеренной, большой вылет стрелы или смещенный центр тяжести резко увеличивает нагрузку на дорожки качения и крепеж.
Рабочие, предельные и аварийные режимы
Для подбора рассматривают не одно положение машины, а несколько сочетаний нагрузок. Рабочий режим описывает обычную эксплуатацию. Предельный режим показывает максимальные допустимые положения и нагрузки. Редкий аварийный режим нужен для оценки кратковременных перегрузок: резкого торможения, порыва ветра, удара ковша или нештатного смещения груза.
| Режим | Основной акцент | Почему важно |
|---|---|---|
| Редкое позиционирование | Статическая грузоподъемность и момент трения | Ресурс по циклам может быть вторичным, но важна деформация под нагрузкой |
| Частые циклы | Усталостная долговечность, нагрев, смазка и рост зазора | Даже умеренные нагрузки могут быстро накапливать повреждения |
| Ударная работа | Пиковые усилия, динамический коэффициент и запас крепежа | Кратковременный удар может быть опаснее номинальной нагрузки |
Почему важна комбинированная нагрузка
ОПУ работает как единый подшипниковый узел, поэтому Fa, Fr и M нельзя рассматривать как три независимых максимума. Одна и та же осевая нагрузка может быть допустимой при малом моменте и недопустимой при большом плече. Аналогично умеренный момент может стать критичным, если одновременно присутствует высокая радиальная сила, ударная динамика или низкая жесткость основания.
- Неверный подход: выбрать ОПУ только по строке «максимальная осевая нагрузка» и считать, что запас достаточен для всей машины.
- Корректный подход: сформировать расчетные сочетания Fa, Fr и M для рабочих и предельных режимов, затем сверить их с допустимой областью для конкретной серии.
В технических данных часто приводят диаграммы грузоподъемности, где по одной оси откладывается осевая нагрузка, а по другой, опрокидывающий момент. Рабочая точка должна находиться в допустимой зоне с учетом коэффициентов, болтового соединения, класса прочности крепежа и условий эксплуатации.
Проверка статической и усталостной грузоподъемности
Статическая проверка показывает, выдержит ли ОПУ максимальную расчетную нагрузку без недопустимой деформации дорожек качения и элементов узла. Она важна для редких пиковых режимов, стоянки под нагрузкой, аварийных положений и оборудования с высокими моментами.
Усталостная оценка связана с ресурсом при многократных циклах. Если узел часто поворачивается, работает с переменной нагрузкой или испытывает вибрации, одного статического запаса недостаточно. В таких условиях учитывают расчетные циклы, режим нагружения, качество смазки и допустимую долговечность по методике производителя.
где Fрасч, расчетная нагрузка; Fстат, статическая нагрузка; Kд, динамический коэффициент, учитывающий ускорения, торможения, удары и неравномерность работы.
Коэффициент запаса показывает отношение допустимой нагрузки к расчетной. Требуемое значение зависит от ответственности узла, режима работы, точности исходных данных и требований производителя.
Для комбинированной нагрузки вместо простой универсальной формулы обычно используют расчетную зависимость для конкретной серии. Упрощенно задача выглядит так: расчетная точка с координатами Fa и M, а при необходимости с учетом Fr, должна оставаться в допустимой области после применения коэффициентов.
Такая запись не задает универсальный предел, а показывает принцип: ОПУ оценивают по сочетанию нагрузок, заданному для конкретной серии и типоразмера.
Типы ОПУ и область применения
Конструкция ОПУ влияет на грузоподъемность, жесткость, сопротивление вращению, точность и требования к обслуживанию. Тип узла выбирают после оценки нагрузок, но до окончательного типоразмера: на этом этапе становится понятно, какая схема лучше подходит для режима работы.
| Тип ОПУ | Особенности | Где уместен |
|---|---|---|
| Шариковое | Низкое сопротивление вращению, плавный ход, умеренная жесткость | Поворотные столы, легкие и средние механизмы, оборудование без сильных ударных нагрузок |
| Роликовое | Более высокая жесткость и способность воспринимать тяжелые нагрузки | Экскаваторы, краны, тяжелые платформы, оборудование с повышенным моментом |
| С перекрестными роликами | Высокая точность, хорошая жесткость при компактной высоте | Станки, роботы, позиционирующие системы, точные поворотные узлы |
| Однорядное | Простая конструкция, меньшая высота и масса, ограниченный запас по сложным нагрузкам | Умеренные нагрузки и спокойный режим работы |
| Двухрядное | Лучше воспринимает комбинированные нагрузки, дает больший запас по моменту | Спецтехника, краны, манипуляторы, промышленные поворотные узлы |
| Трехрядное | Разделяет восприятие разных нагрузок между рядами, применяется для тяжелых режимов | Крупные краны, тяжелое промышленное оборудование, высокие моменты |
Отдельно выбирают исполнение зубчатого венца. ОПУ с внешним зацеплением проще контролировать и обслуживать, но венец сильнее открыт внешней среде. Внутреннее зацепление компактнее и лучше защищено конструкцией. Исполнение без зубчатого венца применяют, если поворот реализован другим приводом или зубчатая передача вынесена из узла.
| Исполнение | Что учесть | Практический комментарий |
|---|---|---|
| Внешний зубчатый венец | Защиту от загрязнений, смазку зубьев, доступ для осмотра | Удобен для обслуживания, но сильнее открыт пыли и влаге |
| Внутренний зубчатый венец | Соосность привода, боковой зазор, доступ к смазке | Компактнее и лучше защищен конструкцией машины |
| Без зубчатого венца | Схему внешнего привода и передачу момента поворота | Применяется, когда вращение обеспечивается отдельным механизмом |
Условия эксплуатации и защита узла
Условия эксплуатации ОПУ могут быть не менее важны, чем расчетная грузоподъемность. Пыль и абразив ускоряют износ дорожек и зубчатого венца. Влага и реагенты повышают риск коррозии. Низкая температура меняет вязкость смазки и усилие проворота, высокая ускоряет старение смазочного материала и уплотнений.
| Условие | Что предусмотреть | Риск при игнорировании |
|---|---|---|
| Пыль и абразив | Усиленные уплотнения, защитные кожухи, регулярная смазка | Ускоренный износ дорожек качения и зубьев |
| Влажность и вода | Коррозионная защита, водостойкая смазка, контроль герметичности | Коррозия, вымывание смазки, рост люфта |
| Морская среда | Специальные покрытия, стойкие материалы, усиленная защита крепежа | Интенсивная коррозия колец, зубчатого венца и болтов |
| Низкая температура | Низкотемпературная смазка, расчет момента проворота, подходящие уплотнения | Тяжелый ход, повреждение уплотнений, перегрузка привода |
| Высокая температура | Термостойкая смазка, материалы уплотнений с нужным диапазоном | Потеря свойств смазки, ускоренное старение уплотнений |
| Интенсивные циклы | Оценка усталостной долговечности, регламент смазки, контроль зазоров | Усталостные повреждения и преждевременный рост люфта |
Защита ОПУ от среды

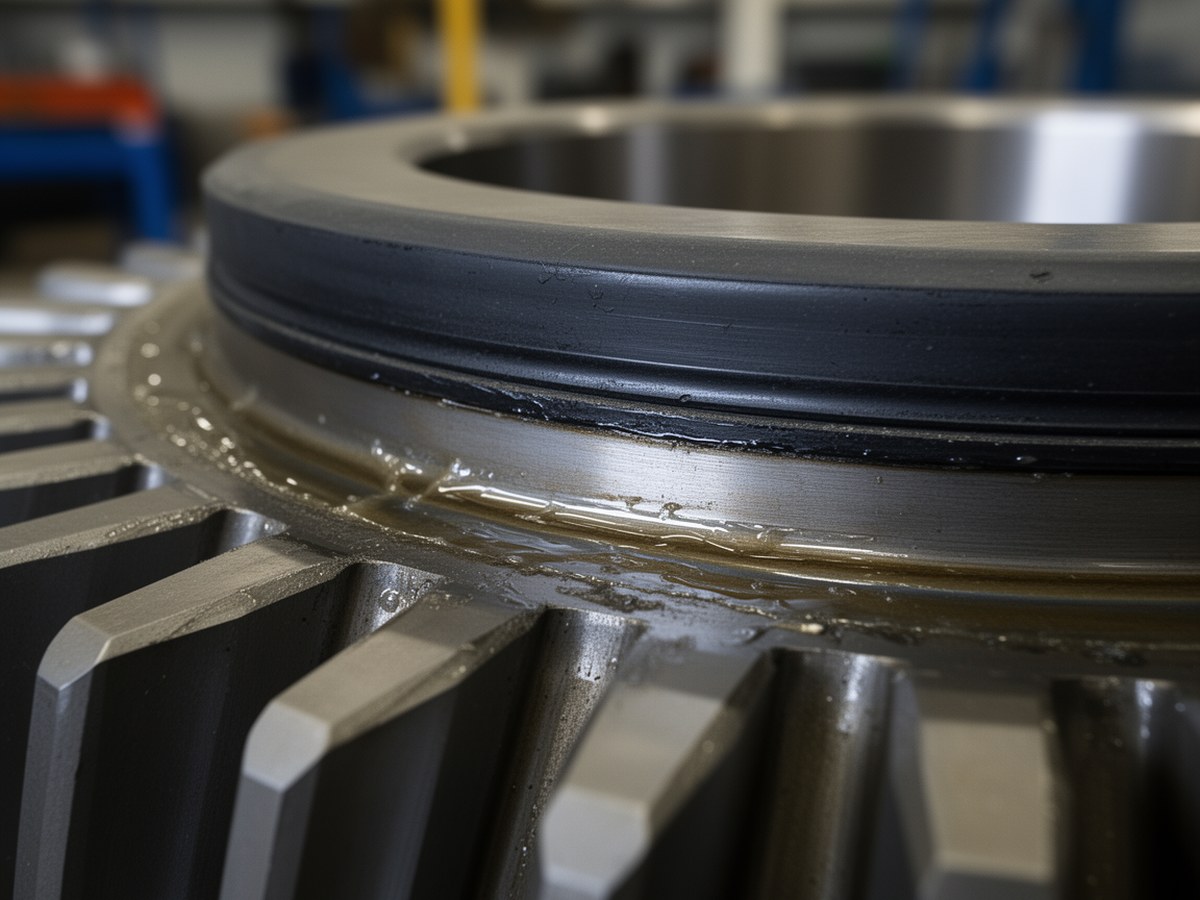

Изображение уместно рядом с разделом о загрязнении, влаге, смазке и состоянии уплотнений.
Монтажные требования
Монтажная база напрямую влияет на распределение нагрузки. Если посадочные поверхности неплоские, рама недостаточно жесткая или болты затянуты неравномерно, дорожки качения получают локальные перегрузки. В этом случае ресурс падает даже у ОПУ, которое формально подходит по расчетной нагрузке.
Перед монтажом уточняют:
- плоскостность, чистоту и отсутствие заусенцев на посадочных поверхностях;
- жесткость опорной рамы и отсутствие местных прогибов под нагрузкой;
- совместимость монтажных отверстий, класс прочности, длину и состояние болтов;
- схему затяжки, момент затяжки и требования к фиксации резьбы;
- боковой зазор зубчатого зацепления, соосность привода и смазку зубьев;
- начальную смазку, состояние уплотнений и контрольный проворот без заеданий.
Опрокидывающий момент и крутящий момент привода различаются. Первый нагружает ОПУ как опорный узел, второй связан с передачей вращения через привод и зубчатый венец. При подборе и монтаже их рассматривают отдельно.
Обслуживание и контроль состояния
Ресурс ОПУ зависит не только от выбора, но и от обслуживания. Для большинства узлов критичны периодическая смазка дорожек качения, контроль состояния уплотнений, проверка крепежа, диагностика люфта, шума и вибраций. Интервалы обслуживания задают по паспорту и корректируют с учетом фактической среды: пыльная площадка, работа под дождем или высокая цикличность требуют более частого контроля.
Признаками неблагоприятной работы могут быть рост люфта, рывки при повороте, неравномерный шум, локальный нагрев, следы вытекания или загрязнения смазки, коррозия, повреждение зубьев и ослабление крепежа. Эти признаки не всегда означают немедленный отказ, но требуют диагностики до продолжения тяжелой работы.
Типовые ошибки при выборе
| Ошибка | Последствие | Как снизить риск |
|---|---|---|
| Выбор только по осевой нагрузке | Недостаточный запас по опрокидывающему моменту | Оценивать комбинацию Fa, Fr и M по расчетным данным производителя |
| Игнорирование пиковых и ударных нагрузок | Локальные повреждения дорожек, рост люфта, снижение ресурса | Применять динамический коэффициент и учитывать тяжелые режимы |
| Слабая или деформируемая опорная рама | Неравномерное распределение нагрузки по окружности | Закладывать достаточную жесткость основания и соблюдать требования к плоскостности |
| Неподходящая смазка | Тяжелый ход, перегрев, ускоренный износ или вымывание смазки | Подбирать смазку по температуре, воде, скорости и нагрузке |
| Недостаточная защита от среды | Попадание абразива, коррозия, повреждение уплотнений | Уточнять исполнение уплотнений, покрытий и защитных элементов |
| Неверная затяжка болтов | Смещение узла, усталостное разрушение крепежа, перекос | Соблюдать схему затяжки, момент и контроль после обкатки |
| Неучтенный износ зубчатого венца | Рывки, шум, перегрузка привода, ускоренный износ передачи | Контролировать боковой зазор, смазку, соосность и состояние зубьев |
Какие данные передать для подбора
Для практического запроса готовят краткое техническое описание: тип машины, схему установки ОПУ, массу поворотной части, максимальную и рабочую нагрузку, плечи сил, рабочие положения, скорость и угол поворота, количество циклов, температурный диапазон, загрязненность, влажность, требования к точности, параметры рамы, крепежа и привода. Если требуется замена существующего узла, дополнительно указывают маркировку, размеры, расположение отверстий, тип зубчатого венца, состояние посадочных поверхностей и характер отказа.
Итоговая логика выбора
Подбор ОПУ идет от условий машины к конкретному типоразмеру: сначала фиксируют геометрию и режимы работы, затем рассчитывают Fa, Fr и M, учитывают динамику и запас, сопоставляют нагрузочные сочетания с допустимой областью, после чего уточняют среду, монтаж, зубчатый венец, смазку и обслуживание. Такой порядок снижает риск выбрать узел, который подходит по одной строке каталога, но не выдерживает реальные условия эксплуатации.
