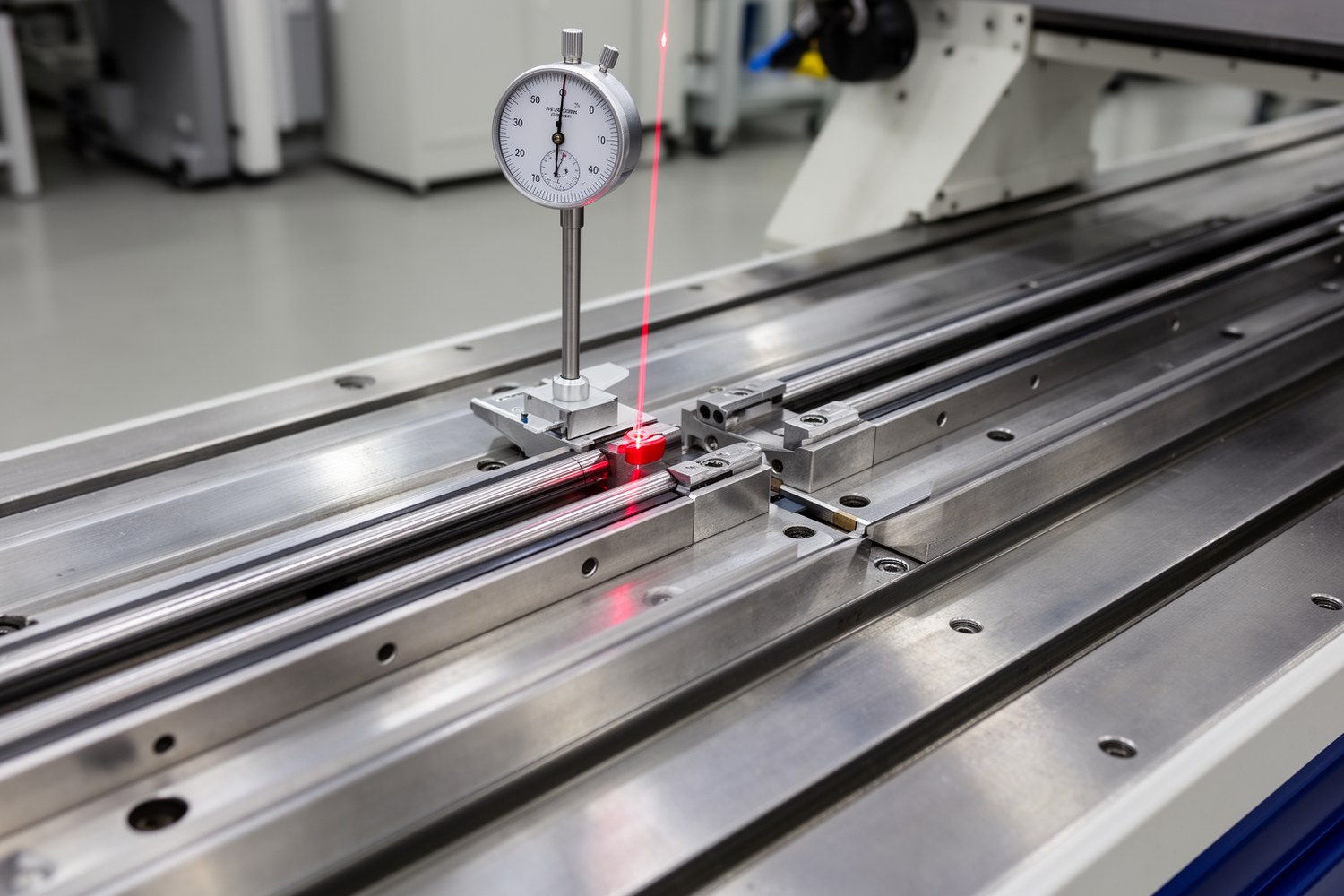

Выравнивание составных рельсовых направляющих выполняют как управляемый цикл: подготовка, выбор метода, регулировка, приемка. Ключевая цель не в том, чтобы «попасть в одну цифру», а в том, чтобы получить воспроизводимый результат по всей длине и в зоне стыков.
Коротко главное
- До регулировки фиксируют базу, конфигурацию оси, температуру и состояние калибровки инструмента.
- Метод подбирают по матрице параметров: длина оси, класс точности, доступ, время и квалификация исполнителя.
- Стык проверяют по этапам: до затяжки, после предзатяжки, после финальной затяжки и после термовыдержки.
- Если результат близок к пределу допуска, решение принимают с учетом неопределенности измерений по правилу guard band.
- Числа в таблицах ниже даны как типовые ориентиры; обязательными считаются только допуски из паспорта серии и КД узла.
Назначение и область применения
Методика применима для осей с одной или двумя направляющими, длиной ориентировочно от 0,5 до 12 м, в станках, порталах и измерительных системах.
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Molykote 33 Medium, 1 кг5 950 ₽ Без НДС
Krytox™ GPL 205, 1 кг - высокоэффективная фторсодержащая смазка21 000 ₽ Без НДС
KLUBER Isoflex Topas NCA 52, 1 кг14 950 ₽ Без НДС
Ограничения применимости:
- База: обработанная литая станина или прецизионная плита, базовый случай; сварная рама без мехобработки требует предварительного базирования или шабрения и отдельной проверки жесткости.
- Конфигурация: для двух рельсов обязателен контроль взаимной параллельности; для одного рельса акцент на прямолинейность и угловой профиль.
- Доступ: при отсутствии доступа к зоне стыка и точкам крепежа чистовая приемка невозможна, возможна только предварительная настройка.
- Критичные условия: заметный температурный градиент при выравнивании направляющих, вибрации фундамента, неповеренный инструмент.
Термины и параметры контроля
Прямолинейность: отклонение профиля рельса от эталонной прямой (мкм/м).
Параллельность: взаимное отклонение двух рельсов (мкм/м или мкм на базе).
Перепад в стыке: локальная ступенька между сегментами (мкм).
Угловое отклонение: локальный угол (с переводом в линейное отклонение).
Неопределенность измерения: суммарный диапазон влияний прибора, метода, температуры и повторяемости.
Входные условия и подготовка
- Очистить базу и торцы сегментов, удалить заусенцы.
- Проверить одинаковость крепежа и задать схему моментов.
- Выдержать узел и инструмент до термостабилизации (обычно 12-24 ч, если иное не задано в ТП).
- Зафиксировать температуру, температурный градиент по длине, время измерений.
- Провести нулевую проверку и подтвердить калибровку средств измерений.
Матрица выбора метода
| Длина оси | Целевая точность | Доступ | Рекомендованный метод | Комментарий |
|---|---|---|---|---|
| до 2 м | 8-20 мкм/м | Свободный | Индикаторный | Минимальные затраты, высокая трудоемкость |
| 2-6 м | 3-10 мкм/м | Частично ограничен | Лазерный трекер или оптический | Хороший баланс скорости и точности |
| более 6 м | 1-5 мкм/м | Сложный | Интерферометрия + локальный механический контроль стыков | Требует квалификации и стабильной среды |
Значения точности в таблице, типовые ориентиры для планирования. Обязательные пределы берут из документации производителя и КД.
Методы выравнивания по единому шаблону
| Класс метода | Инструмент | Подготовка | Шаги | Типовые ошибки | Итоговая точность (ориентир) | Когда не применять |
|---|---|---|---|---|---|---|
| Лазерный | Интерферометр/трекер | Стабильная температура, видимость трассы | Карта точек → первичный проход → коррекция → повторный проход | Рефракция, вибрации, срыв баз | 0,5-5 мкм/м | Сильный градиент температуры, ограниченная оптика |
| Механический | Индикаторы, мостики, контрольная каретка | Надежная база, фиксированный шаг измерений | Базовый профиль → черновая правка → затяжка → контроль | Пропуск точек, перетяжка, человеческий фактор | 5-15 мкм/м | Очень длинные оси с требованием субмикронного контроля |
| Оптический | Автоколлиматор/нивелир | Юстировка оси прибора, контроль углов | Съем углов/высот → пересчет → локальная коррекция | Ошибка установки зеркала/рейки | 3-10 мкм/м | Нет устойчивой линии визирования |
Методика выравнивания: шаг, контроль, критерий
- Шаг: построить карту измерений направляющей (шаг 100-300 мм + фиксированные точки у стыков). Контроль: первичный профиль. Критерий: полнота данных без пропусков.
- Шаг: черновая коррекция крупных отклонений. Контроль: повторный проход по тем же точкам. Критерий: снижение пиков отклонений.
- Шаг: предзатяжка по схеме. Контроль: локальный профиль в зонах крепежа и стыков. Критерий: отсутствие новых ступенек.
- Шаг: финальная затяжка и термовыдержка. Контроль: приемочный проход. Критерий: соответствие допускам с учетом неопределенности.
Стыки сегментов: обязательный протокол
Используйте фиксированные точки относительно стыка: J-2 (-100 мм), J-1 (-50 мм), J0 (стык), J+1 (+50 мм), J+2 (+100 мм).
- До затяжки: контроль торцов, зазора и профиля J-2...J+2.
- После предзатяжки (30-50% момента): повторный контроль J-2...J+2, корректировка.
- После финальной затяжки (100% момента): контроль J-2...J+2 и соседних точек карты.
- После термовыдержки: финальный контроль тех же точек, сравнение с предыдущей серией.
Последовательность затяжки стыка рельса: от центра к краям, симметрично, в 2-3 прохода по моменту.
Параметр используют как локальный индикатор качества перехода, предельное значение задает производитель серии.

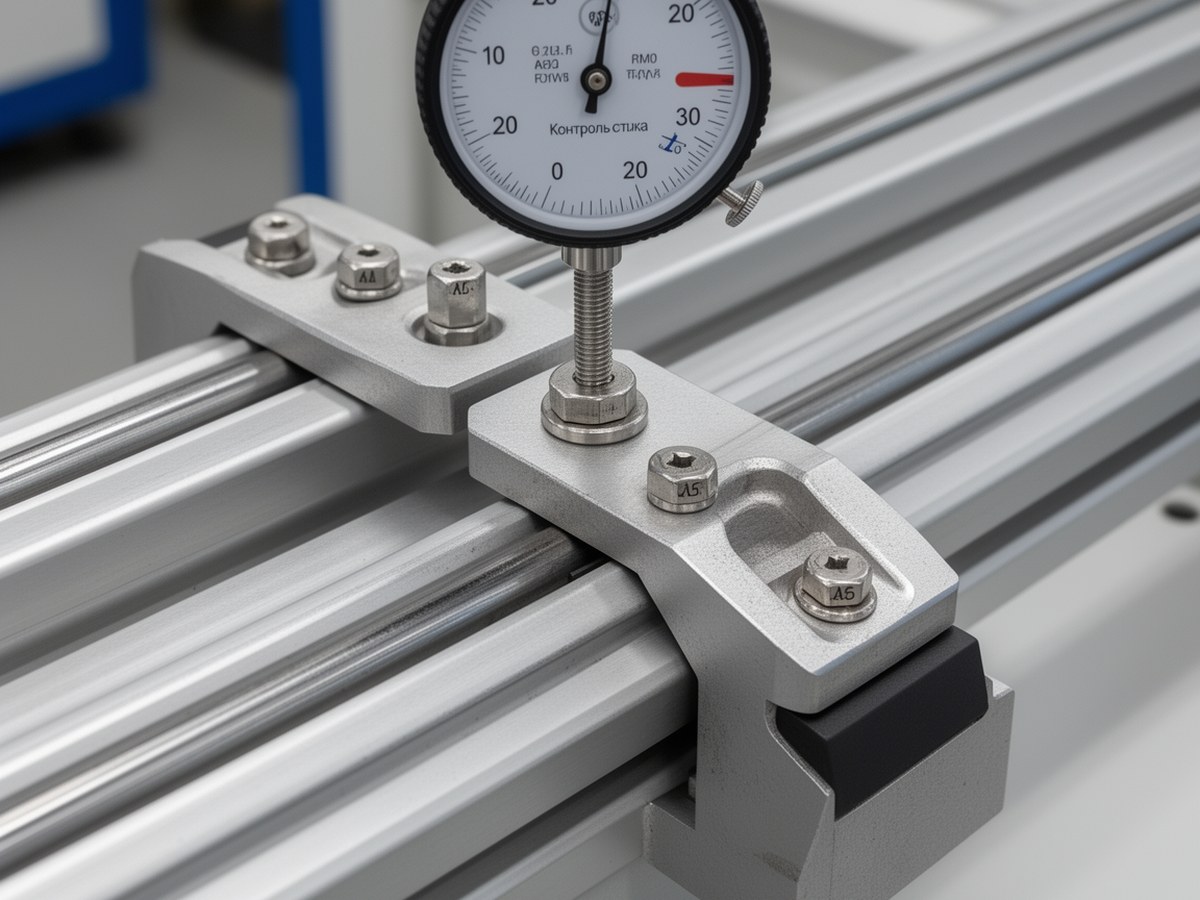

Контроль стыка по стадиям затяжки
Разместить перед списком стадий, чтобы визуально поддержать порядок «до/после».
Температура, поправки, повторяемость
Для стали ориентировочно: при ΔT = 1 °C изменение длины составляет около 12 мкм на 1 м. Поэтому чистовой контроль проводят при условиях, близких к рабочим.
Повторяемость: минимум 3 серии измерений по одной карте; расхождение серий по точке не должно систематически выходить за внутренний критерий метода. При расхождении серий цикл измерений перезапускают после проверки базы, крепежа и климата.
Приемочный контроль рельсовых направляющих
Применяйте правило решения на границе допуска (guard band):
- Прошло: |E| + U ≤ T
- Не прошло: |E| - U > T
- Серая зона: иначе, нужен повторный контроль или уточнение метода
Где E: измеренное отклонение, T: допуск из документации, U = k·uc (обычно k≈2), uc: стандартная неопределенность.
| Параметр | Типовой ориентир (стандартный класс) | Типовой ориентир (прецизионный класс) | Обязательный источник |
|---|---|---|---|
| Прямолинейность | 10-20 мкм/м | 3-8 мкм/м | Паспорт серии |
| Параллельность пары рельсов | 15-30 мкм/м | 5-12 мкм/м | Паспорт серии + КД |
| Перепад в стыке | 5-10 мкм | 2-5 мкм | Паспорт серии |
Все числовые диапазоны выше не являются универсальными нормами и применяются только как ориентиры до проверки документации конкретной серии.
Фрагмент протокола (пример)
| Точка | E, мкм | U, мкм | T, мкм | Решение |
|---|---|---|---|---|
| J-2 | 2,1 | 1,0 | 5,0 | Прошло |
| J-1 | 3,4 | 1,0 | 5,0 | Прошло |
| J0 | 4,3 | 1,0 | 5,0 | Серая зона |
| J+1 | 2,8 | 1,0 | 5,0 | Прошло |
| J+2 | 2,0 | 1,0 | 5,0 | Прошло |
Типовые ошибки после пуска
| Симптом | Вероятная причина | Первый контроль |
|---|---|---|
| Шум при проходе стыка | Локальный перепад в стыке | Точки J-2...J+2 и карта моментов |
| Рост вибраций на скорости | Нарушение параллельности | Параллельность по всей длине |
| Рост усилия хода | Искажение профиля после затяжки | Повторный проход карты после выдержки |
| Плавающая повторяемость | Недооценена неопределенность измерений при выравнивании | Серии повторов и расчет uc |
