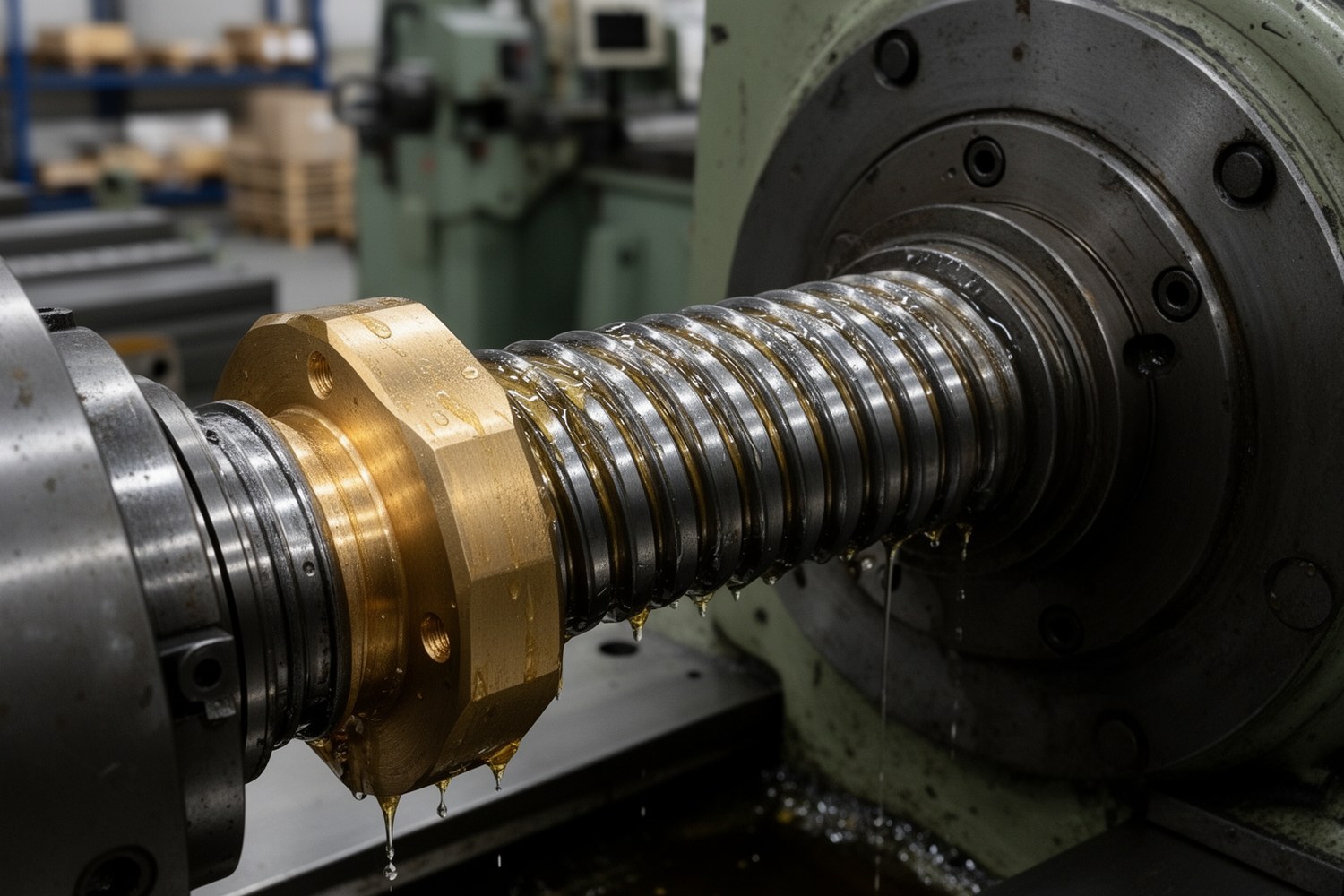

Трапецеидальная передача (винт-гайка) для высоких нагрузок подходит для больших осевых усилий, умеренных скоростей и загрязненной среды. Ниже приведен компактный инженерный алгоритм выбора, расчета и обслуживания без универсальных «типовых» чисел.
Коротко главное
- Самоторможение: ψ < φ′. Для многозаходной резьбы обязательно проверяют обратный ход по знаку момента опускания.
- Обязательные проверки: прочность винта, контактное давление в витках, p-v режим, устойчивость, нагрев, влияние перекоса.
- ТО задают по базовому состоянию узла после обкатки и по трендам, а не по фиксированным «средним» порогам.
Область применения и ограничения
| Критерий | Трапецеидальная передача | ШВП |
|---|---|---|
| Высокая осевая нагрузка | Хорошо | Хорошо |
| Скорость и частые реверсы | Ограниченно | Предпочтительно |
| КПД и требуемый момент привода | КПД ниже, момент выше | КПД выше, момент ниже |
| Пыль, абразив, загрязнение | Обычно устойчивее | Требовательнее к защите |
| Ремонтопригодность | Обычно проще и дешевле | Часто сложнее |
Передачу рассчитывают как осевую. Если есть заметная радиальная нагрузка или перекос, их выносят в отдельную обязательную проверку.
Loctite 243, 1000 мл23 500 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 290, 50 мл2 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Условные обозначения и исходные данные
| Обозначение | Смысл | Единицы СИ |
|---|---|---|
| Fa | Осевая сила | Н |
| d2, d3 | Средний и внутренний диаметры резьбы винта | м |
| p, Ph | Шаг и ход за оборот (Ph = z0·p) | м |
| [σ], [p] | Допускаемое напряжение и контактное давление | Па |
| η | КПД передачи | безразмерно |
| f, φ′ | Коэффициент трения и приведенный угол трения | безразмерно, рад (или °) |
| ψ | Угол подъема винтовой линии | рад (или °) |
Набор входных данных: Fa (номинал/пик), цикл, n, ход, длина между опорами, требования к люфту, температура, загрязнение, схема смазки, ограничения привода.
Геометрия, многозаходность и самоторможение
β, угол профиля резьбы.
Если Mоп ≤ 0 (то есть ψ ≥ φ′), возможен обратный ход под нагрузкой.
Для многозаходной резьбы рост Ph обычно увеличивает ψ и снижает запас самоторможения. В таком случае предусматривают внешний тормоз, стопор или другой узел удержания.
Люфт компенсируют двойной или разрезной гайкой. Преднатяг повышает жесткость, но увеличивает трение и нагрев, это учитывают в тепловой проверке.

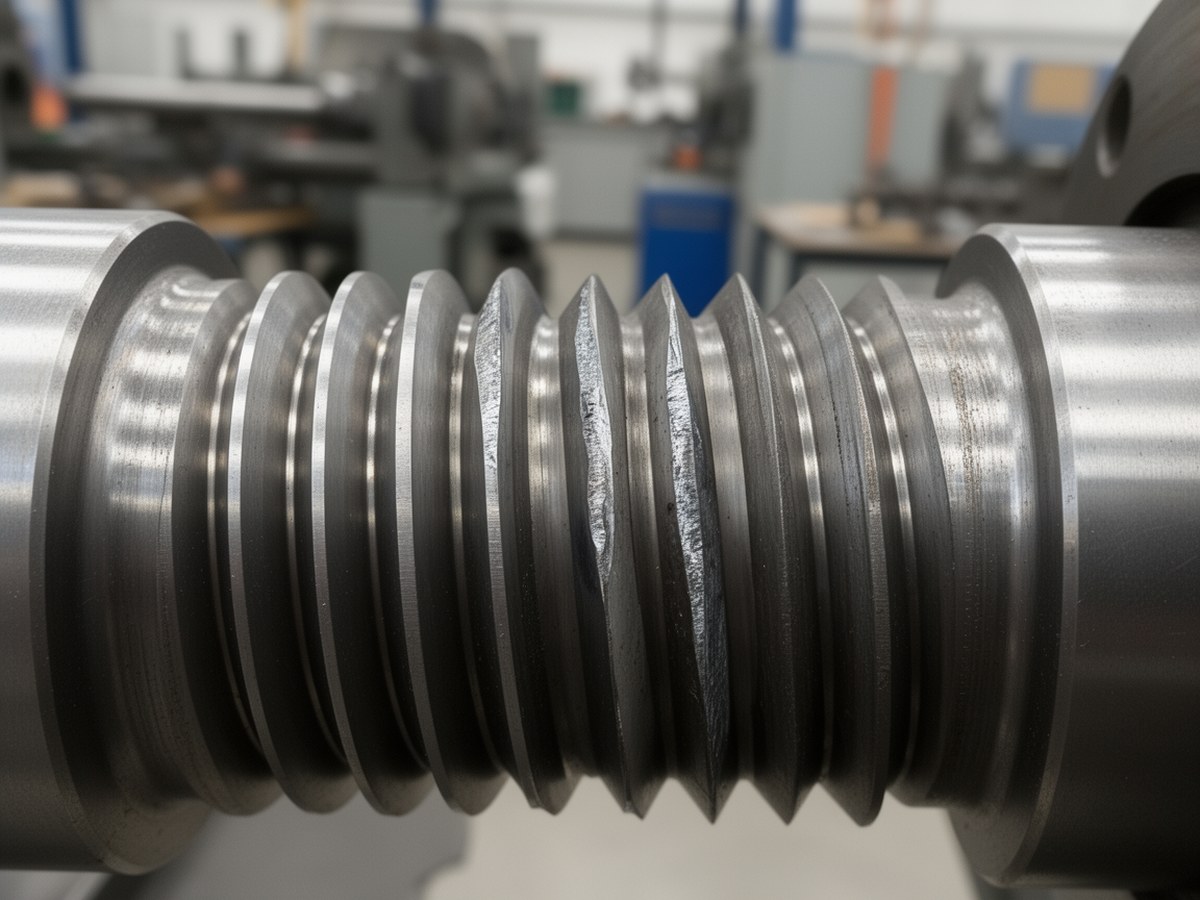

Однозаходная и многозаходная резьба
Иллюстрация связывает угол подъема с условием самоторможения и обратным ходом.
Материалы пары трения и p-v ограничение
| Пара трения | Нагрузка | Скорость | Комментарий |
|---|---|---|---|
| Закаленная сталь + бронза | Высокая | Низкая/средняя | Базовый выбор для тяжелых режимов |
| Сталь + антифрикционный чугун | Высокая | Низкая | Тихоходные нагруженные узлы |
| Сталь + полимер | Низкая/средняя | Низкая/средняя | Ограничение по температуре и p-v |
При малых ψ; n в об/мин, vск в м/с.
Минимальная проверка по паспорту или каталогу производителя гайки: берут (p·v)доп и допустимую температуру для выбранной смазки, рассчитывают pср и vск для худшего режима, учитывают загрязнение и прерывистую подачу смазки, подтверждают запас при рабочей температуре.
Проверочный расчет прочности, устойчивости и перекоса
Эйлера применяют для достаточно гибких винтов (большая гибкость λ = μL/i, упругая работа, малые начальные несовершенства).
Для коротких или менее гибких винтов (обычно λ ниже границы применимости формулы Эйлера) используют расчет с учетом начального прогиба и эксцентриситета, например секущий метод.
e, суммарный эксцентриситет от несоосности и перекоса.
При проверке перекоса ограничивают монтажную несоосность и угол перекоса, затем учитывают σb в суммарном напряженном состоянии. Рост момента и локальной температуры в эксплуатации считают признаком перегруза по перекосу.
Тепловой режим и момент
Только предварительная оценка для стационарного режима.
Окончательную проверку выполняют измерением температуры в реальном цикле, так как η и теплоотдача зависят от смазки, загрязнения и преднатяга.
Мини-пример расчета
Исходные данные: Fa = 50 кН, d2 = 0,036 м, d3 = 0,033 м, p = 0,006 м, z0 = 1, n = 180 об/мин, η = 0,32, f = 0,10, β = 30°.
- Ph = 0,006 м; ψ ≈ 3,0°.
- f′ = 0,10/cos15° ≈ 0,104; φ′ ≈ 5,9°.
- ψ < φ′, самоторможение есть; Mоп > 0, обратный ход не реализуется.
- σa ≈ 58,5 МПа (по d3), далее проверяют σэкв с учетом фактического T.
- vск ≈ 0,34 м/с, затем сверяют pср·vск с допустимым значением по паспорту гайки.
Ресурс и предельные состояния
Iw калибруют по стендовым или эксплуатационным данным для конкретной пары трения и смазки.
| Отказ | Признак | Действие |
|---|---|---|
| Заедание | Резкий рост момента и локальной температуры | Немедленная остановка и ревизия |
| Ускоренный износ | Ускорение роста люфта | Проверка смазки, перекоса, режима нагрузки |
| Потеря точности | Рост позиционной ошибки | Регулировка преднатяга или замена гайки |
| Тепловая перегрузка | Устойчивый выход температуры за рабочий порог | Снижение цикла, улучшение охлаждения |
Смазка, защита и обслуживание
После обкатки фиксируют базовое состояние: M0 (момент), T0 (температура), J0 (люфт), S0 (состояние смазки). Далее контролируют отклонения в сопоставимом режиме.
- Предупреждение: устойчивый рост одного показателя.
- Вмешательство: согласованный рост двух и более показателей.
- Остановка: резкий скачок момента/температуры или признаки задира.
Предельные люфт, температуру и момент назначают по этой базовой карте узла, а не по универсальным числам.
Нормативная сверка
Перед выпуском сверяют профиль, шаг, допуски резьбы и посадки по действующим ГОСТ/ISO, а также требования КД и ТУ к материалам и термообработке.
