Методика выверки подшипниковых узлов применяется для снижения риска перекоса, перегрева и ускоренного износа в промышленном оборудовании. Ниже приведен рабочий регламент: подготовка, выбор метода, контроль параметров, критерии приемки и протоколирование.
- Цель: обеспечить соосность и стабильность узла в реальном режиме нагрузки.
- Приоритет: документация OEM и локальный регламент предприятия.
- Ключевой принцип: отдельно фиксировать допуск, фактическое отклонение и погрешность измерения при выверке.
Краткое оглавление
- Назначение и область применения
- Ограничения и границы применимости
- Термины, параметры и единицы
- Промышленная безопасность и LOTO
- Подготовка и выбор метода выверки
- Пошаговая процедура
- Критерии приемки и алгоритм спорных измерений
- Причины разъюстировки и корректирующие действия
- Контроль после пуска, чек-лист ППР выверки подшипниковых узлов
- Протокол выверки подшипникового узла (форма)
Назначение и область применения
Руководство применяют при монтаже, ремонте и ППР типовых корпусных подшипниковых узлов приводов, насосных, транспортерных и вспомогательных агрегатов. Методика охватывает контроль соосности, радиального и осевого биения, параллельности, перпендикулярности и момента затяжки.
Loctite 243, 1000 мл23 500 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Ограничения и границы применимости
Методика не заменяет специальные карты OEM и не должна применяться как единственный документ для следующих случаев:
- высокоточные шпиндельные и прецизионные узлы;
- взрывоопасные зоны, где требуется отдельный регламент работ и допусков;
- узлы с особыми схемами преднатяга/термокомпенсации, заданными OEM;
- критически ответственные агрегаты, где допуски и метод контроля регламентированы отраслевыми нормами.
Термины, параметры и единицы измерения
| Параметр | Единица | Примечание |
|---|---|---|
| Радиальное биение | мм | Оценивают серией измерений по окружности |
| Осевое биение | мм | Критично для упорных нагрузок |
| Параллельность/угловая несоосность | мм/м, рад | Учитывают тепловой рост при рабочем режиме |
| Перпендикулярность баз | мм/м | Связана с риском «мягкой лапы» |
| Момент затяжки | Н·м | Только по карте затяжки и классу крепежа |
Промышленная безопасность и LOTO
- Перед работой выполнить LOTO: отключение, блокировка, маркировка источников энергии.
- Допуск к работам только обученному персоналу с оформленным нарядом/допуском.
- Измерения на вращающемся узле запрещены без штатной спецоснастки и утвержденной процедуры.
- После снятия блокировок выполнить контрольный обход и подтверждение готовности к пуску.
Исходные условия и подготовка
- Очистка базовых поверхностей, проверка опор, резьбы и подкладок.
- Проверка калибровки приборов, нулевой установки и жесткости измерительной стойки.
- Фиксация температуры узла и среды до начала измерений.
- Подтверждение схемы затяжки и требуемых моментов.
Выбор метода выверки
| Критерий | Индикаторный | Лазерный |
|---|---|---|
| Точность | Для стандартных режимов | Для повышенной точности и быстроходных линий |
| Время цикла | Дольше при сложной геометрии | Быстрее на серийных операциях |
| Доступ к точкам | Требуется прямой доступ | Удобен в стесненных зонах |
| Квалификация | Высокая дисциплина ручных замеров | Навык настройки системы и интерпретации отчета |
| Документирование | Ручной протокол | Автоматизированная выгрузка |

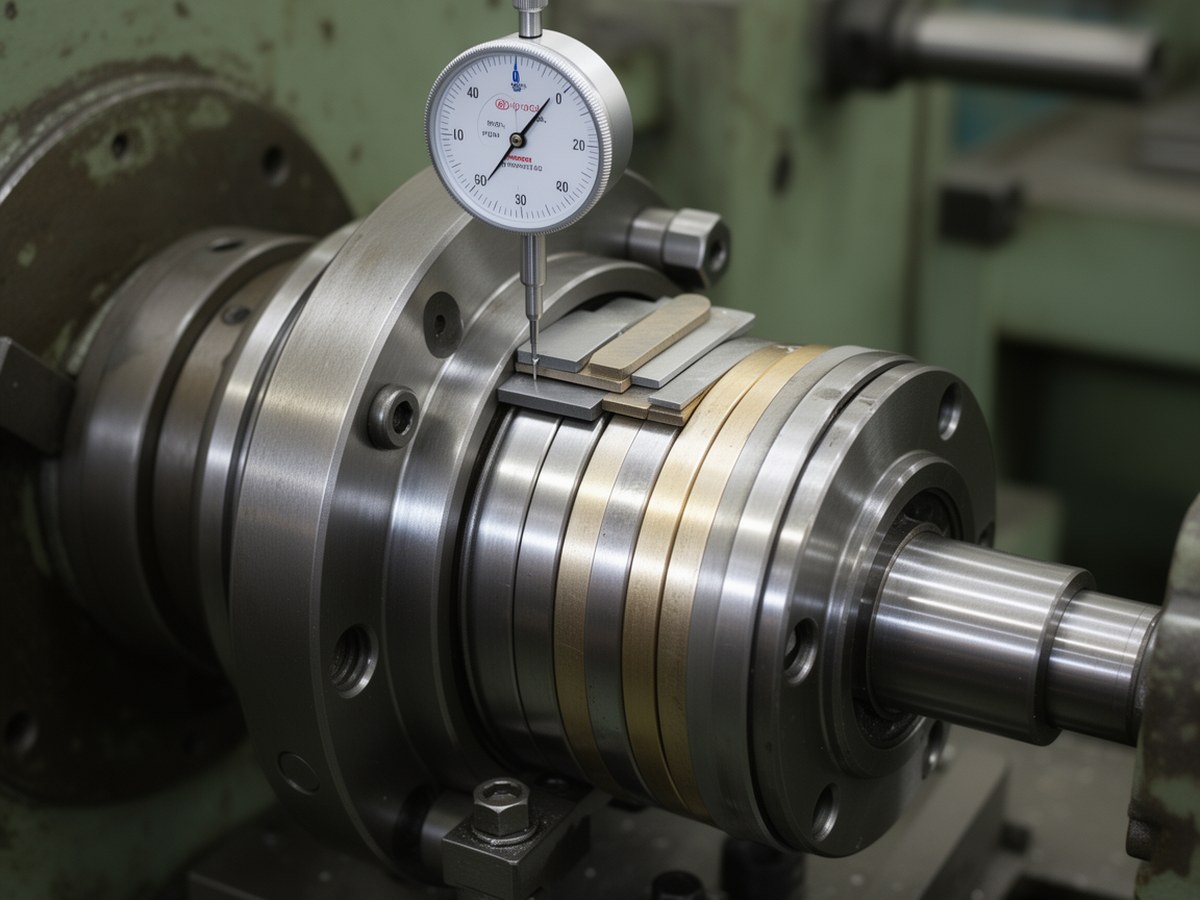

Сравнение практической оснастки методов
Иллюстрацию лучше поставить перед таблицей критериев выбора метода.
Пошаговая методика выверки
| Этап | Действие | Контрольная точка |
|---|---|---|
| 1. До монтажа | Проверка базы, крепежа, инструмента | Акт готовности |
| 2. Предвыставление | Черновая центровка, установка подкладок | Монтажный запас сохранен |
| 3. Точная выверка | Серии замеров и корректировки | Достигнуты целевые допуски |
| 4. Контроль затяжки | Затяжка по схеме, повторный замер | Нет ухода геометрии |
| 5. После пуска | Контроль вибрации/температуры/крепежа | Нет тренда ухудшения |
Критерии приемки и спорные измерения
Базовый критерий: соответствие допускам OEM с учетом режима (скорость, нагрузка, тепловой режим). Для спорных случаев используйте операционный шаблон решения:
| Ситуация | Решение |
|---|---|
| |Отклонение| + U ≤ Допуск | Принять |
| |Отклонение| − U > Допуск | Не принять, корректировка |
| |Отклонение| ± U пересекает границу допуска | Выполнить повторную серию (не менее 3), устранить источник разброса, принять решение по среднему и повторяемости |
Где U, оценка погрешности измерительной системы для данного метода и условий.
Формулы практического расчета
Пересчет угловой несоосности: Δs = L·tan(θ) ≈ L·θ.
Тепловой рост при выверке подшипниковых узлов: ΔL = α·L·ΔT.
Приведенное биение: eпр = (emax − emin)/2.
Линейный тренд вибрации: k = (v2 − v1)/(t2 − t1), v(t)=v0+k·t.
Примечание: вывод по 2 точкам предварительный. Для решения по состоянию узла рекомендуется минимум 5 точек за сопоставимые режимы работы (например: 2–4 ч, 24 ч, 72 ч, 100–250 ч и далее по ППР).
Причины разъюстировки подшипниковых узлов и корректирующие действия
| Симптом | Причина | Действие |
|---|---|---|
| Уход параметров после затяжки | «Мягкая лапа», неплоскостность базы | Проверка пятна контакта, корректировка подкладок |
| Рост вибрации после прогрева | Неучтенный тепловой рост | Сравнение «холодно/горячо», термокомпенсация |
| Локальный перегрев | Перекос опор, ошибка сборки | Повторная выверка и контроль зазоров |
| Плавающие показания | Люфт оснастки, температурный дрейф | Жесткая фиксация, повторные серии, верификация прибора |
Частые ошибки внедрения методики
- Смешение базовых поверхностей между этапами.
- Нарушение последовательности затяжки.
- Пропуск «горячего» контроля после прогрева.
- Решение по одиночному измерению без проверки повторяемости.
Контроль после пуска и чек-лист ППР
| Период | Контроль |
|---|---|
| 2–4 ч | Температура, вибрация, крепеж |
| 24 ч | Повтор соосности/биения, состояние смазки |
| 100–250 ч | Расширенный контроль геометрии и трендов |
| Далее по регламенту | Тренд вибрации, температура, момент затяжки |
Короткий чек-лист ППР выверки подшипниковых узлов:
- LOTO и допуск оформлены.
- Калибровка приборов действительна.
- Температуры «до/после» зафиксированы.
- Есть минимум 2 серии критичных замеров.
- Схема и момент затяжки соблюдены.
- Повторный контроль после затяжки выполнен.
- После пуска выполнены точки 2–4 ч и 24 ч.
- В протокол внесены все корректировки и ответственные.
Протокол выверки подшипникового узла (форма)
| Раздел | Обязательные поля |
|---|---|
| Идентификация | Объект, узел, дата/время, исполнитель |
| Метод и прибор | Метод выверки, номер прибора, дата калибровки |
| Условия | Температура, состояние базы, режим нагрузки |
| Измерения | Точки, серии, фактические значения, погрешность U |
| Корректировки | Подкладки, смещения, порядок затяжки |
| Решение | Принят/не принят, обоснование, срок следующего контроля |
