Взаимозаменяемость разъёмных корпусов подшипников подтверждают не по бренду и не только по типоразмеру. Для замены между производителями нужно одновременно закрыть геометрию, функцию и эксплуатацию, затем зафиксировать результат в протоколе входного контроля и протоколе измерений после монтажа.
- Область: разъёмные корпуса подшипников качения с горизонтальным разъёмом (SN/SNL/SD и конструктивные аналоги).
- Ключевые проверки: база, высота центра H, посадки и поля допусков, уплотнения, каналы смазки.
- Статусы решения: полная, ограниченная, частичная совместимость, несовместимо.
Область применения и карта исключений
Руководство применяют к корпусам подшипников качения. Для ретрофита оно работает, если сохраняются схема центрирования и назначение узла.
Loctite 243, 1000 мл23 500 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
- Не применять без отдельного расчёта: корпуса подшипников скольжения, фланцевые/стоячие узлы иной конструкции, узлы с встроенной самоустановкой другого типа, специальные высокоскоростные и высокотемпературные исполнения.
- Не смешивать: внешне похожие корпуса с разной осевой фиксацией, разными уплотнительными посадками и иным направлением смазочных каналов.
Что считать взаимозаменяемостью
| Уровень | Суть | Критерий «годен» | «Не годен» |
|---|---|---|---|
| Геометрическая | Габариты, база, посадки, резьбы, соосность | Все критичные размеры в допусках чертежа/OEM | Любое критическое отклонение вне допуска |
| Функциональная | Уплотнения, смазка, фиксация, доступ обслуживания | Схема смазки и уплотнений эквивалентна, конфликтов нет | Невозможно обеспечить герметичность или подачу смазки |
| Эксплуатационная | Нагрузка, скорость, температура, вибрация, среда | Режим не превышает подтверждённых ограничений | Риск отказа при фактическом режиме |
Полная совместимость допустима только при одновременном выполнении всех трёх уровней.
Нормативная база: как использовать корректно
Нормссылки нужно проверять по актуальной редакции и области действия. Для конкретных серий SN/SNL/SD решающими остаются каталог и чертёж производителя, а также требования OEM оборудования.
| Документ/группа | Покрывает | Ограничение применения |
|---|---|---|
| ISO 113, DIN 736 (и производные ряды) | Базовые размеры и обозначения корпусов plummer block | Не гарантируют полную функциональную и эксплуатационную взаимозаменяемость |
| ISO 286-1/2 | Посадки и поля допусков отверстий/валов | Применять вместе с назначенной посадочной парой по OEM |
| ISO 15, ISO 492 | Габариты и точность подшипников качения | Не заменяют требования к корпусу и уплотнениям |
| Документация OEM и каталог серии | Допустимые режимы, смазка, уплотнения, монтаж | Имеет приоритет при расхождении с «типовыми» ориентирами |
SN/SNL/SD и аналоги: что обычно взаимозаменяемо
| Параметр | Обычно взаимозаменяем | Часто не взаимозаменяем |
|---|---|---|
| Присоединительная база и H | Да, в пределах серии | При переходе между сериями или исполнениями |
| Посадочные зоны уплотнений | Иногда | Профиль/глубина/осевое положение канавок |
| Смазочные порты и дренаж | Иногда | Резьба, ориентация, количество каналов |
| Осевые упоры и фиксация | Редко полностью | Разная схема фиксации подшипника |
Критические размеры, посадки и минимальные пороги браковки
Ниже приведены минимально обязательные пороги для входного контроля корпуса подшипника, если OEM не задал более жёсткие значения.
| Параметр | Приемка («годен») | Браковка («не годен») | Инструмент |
|---|---|---|---|
| Высота центра H | Отклонение от чертежа ≤ ±0,10 мм (типово) | > ±0,10 мм или вне OEM | Высотомер/КИМ |
| Межосевое расстояние крепежа | Отклонение ≤ ±0,10 мм; позиция отверстий в поле допуска OEM | Любое отверстие вне поля допуска | КИМ/координатный контроль |
| Плоскостность базы | ≤ 0,05 мм на 100 мм | > 0,05 мм/100 мм | Линейка, щуп, индикатор |
| Соосность посадочных полуотверстий | Индикаторное биение в пределах OEM; при отсутствии данных ≤ 0,03 мм | Превышение допуска | Оправка + индикатор |
| Резьбы портов смазки/слива | Полное совпадение типа, шага и глубины | Несовпадение резьбы/непроходимость | Калибр резьбы |
| Посадка уплотнений | Профиль и осевое положение совпадают с чертежом | Смещение/размер вне допуска | Глубиномер, шаблон |
Цепочка посадки (зазор/натяг): Δ = Dотв − Dсопр. Для предельной проверки используют верхний и нижний предельные размеры по ISO 286.
Тепловая поправка: ΔL = α · L · ΔT. Проверяют корпус и вал раздельно, затем пересчитывают рабочий зазор.

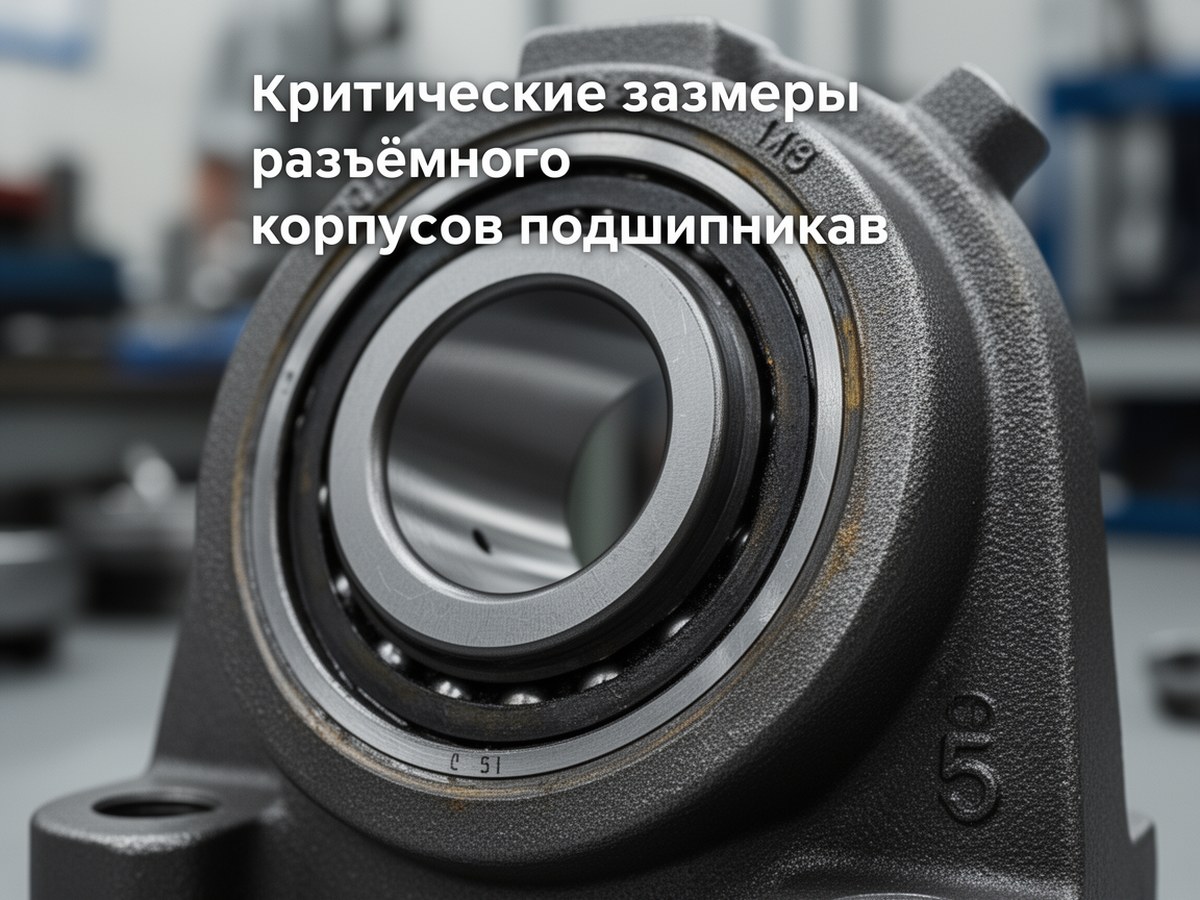

Схема контрольных размеров
Поставить рядом с таблицей порогов приемки и браковки.
Совместимость уплотнений и смазки при ретрофите
| Проверка | Критерий | Типовой риск |
|---|---|---|
| Материал уплотнения | Температурный диапазон и химическая стойкость соответствуют среде | Утечки, деградация кромки |
| Тип уплотнения | Лабиринт/манжета/V-ring соответствуют пыли и скорости | Подсос загрязнений или перегрев |
| Схема смазки | Тип смазки, порты, расход и дренаж эквивалентны | Масляное голодание, вспенивание |
Режим работы и допустимость ограниченной совместимости
| Режим | Ограниченная совместимость | Когда замена запрещена |
|---|---|---|
| Лёгкий (низкая вибрация, умеренная температура, стабильная нагрузка) | Возможна при локальной адаптации и контроле 1 ч/24 ч | Если нарушены критичные геометрические допуски |
| Средний (переменная нагрузка, периодические пуски) | Только после расчёта посадок и тепловой проверки | Если есть сомнения по смазке или уплотнениям |
| Тяжёлый (удары, высокая температура, загрязнённая среда, высокий риск простоя) | Как правило, не допускается без письменного согласования OEM | При любой частичной совместимости |
Алгоритм проверки перед заменой
- Идентификация: корпус, подшипник, втулка, уплотнения, схема смазки.
- Сверка нормативов: серия, чертёж, стандарты, актуальная редакция, требования OEM.
- Входной контроль корпуса подшипника: критические размеры, посадки, резьбы, плоскостность, соосность.
- Функциональная проверка: уплотнения, порты, дренаж, обслуживание.
- Проверка режима: нагрузка, скорость, температура, вибрация, среда.
- Пробный монтаж: свободный ход, подача смазки, отсутствие задеваний.
- Протокол измерений после монтажа: 1 час и 24 часа, фиксация трендов.
Матрица решений
| Статус | Условия | Действие |
|---|---|---|
| Полная совместимость | Геометрия + функция + эксплуатация подтверждены | Прямая замена |
| Ограниченная | Геометрия подтверждена, функция требует локальной адаптации, режим не тяжёлый | Замена с адаптером, усиленный контроль |
| Частичная | Есть отклонения, компенсируемые только при снижении режима | Только по согласованию OEM |
| Несовместимо | Критические допуски/функции не выполняются | Запрет замены |
Протокол контроля: что фиксировать обязательно
| Этап | Параметры | Обязательные поля протокола |
|---|---|---|
| До монтажа | H, база, отверстия, посадки, резьбы | Номер прибора, дата поверки, исполнитель, температура измерения |
| После 1 часа | Температура, вибрация, утечки | Факт/тренд, сравнение с исходным уровнем |
| После 24 часов | Повторная протяжка, шум, утечки, температура | Момент протяжки, заключение «годен/не годен» |
Периодичность повторной протяжки: лёгкий режим: через 24 часа; средний: через 8-24 часа; тяжёлый: по программе OEM (обычно чаще и с расширенным мониторингом).
Типовые отказы и профилактика
- Перегрев: ошибка в посадке или смазке. Профилактика: расчёт предельных посадок, контроль каналов.
- Утечки: несовместимые уплотнения. Профилактика: проверка профиля, материала и температуры.
- Вибрация: неплоскостная база, несоосность. Профилактика: входной контроль и выверка до пуска.
- Ускоренный износ: частичная совместимость в тяжёлом режиме. Профилактика: запрет без согласования OEM.
Итог: взаимозаменяемость разъёмных корпусов подшипников подтверждают измерениями, проверкой посадок и режима работы, а не только совпадением обозначения серии.
