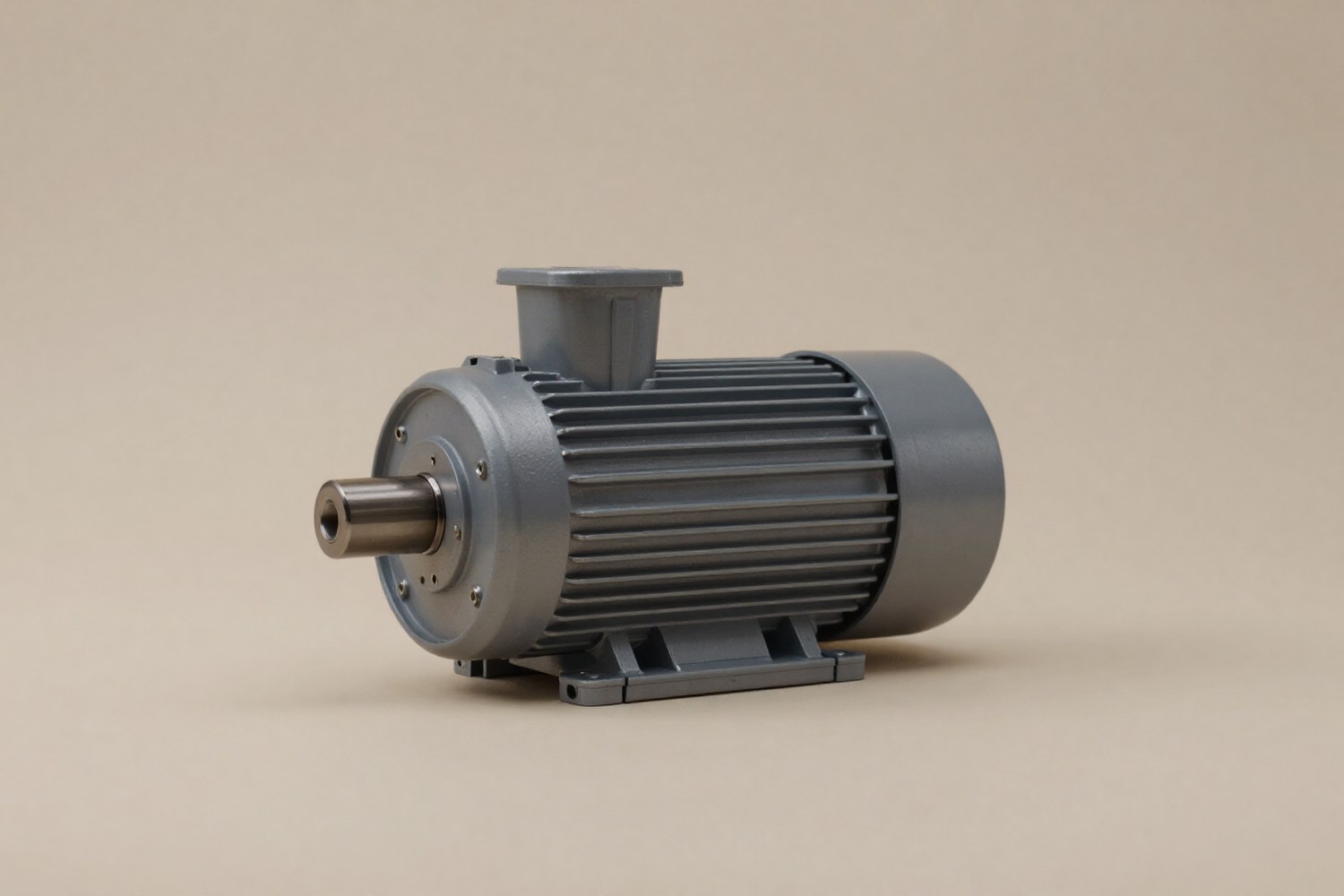

Взрывозащищенный электродвигатель (ВЗД) предназначен для работы во взрывоопасных зонах, где присутствуют горючие газы, пары, туманы или горючая пыль. Главная задача конструкции — не допустить контакта внутренних источников зажигания (искр, дуг, нагретых поверхностей) с внешней средой, а также предотвратить распространение взрыва изнутри корпуса наружу. Выбор ВЗД базируется на строгом соответствии параметров двигателя характеристикам рабочей зоны.
- Группы оборудования: I (шахты), II (газ/пары), III (пыль).
- Виды защиты: d (оболочка), e (повышенная безопасность), p (под избыточным давлением), n (неискрящее).
- Критерии выбора: Группа смеси (IIA/IIB/IIC), Температурный класс (T1-T6), Категория зоны (1/2 или 21/22).
Классификация взрывоопасных сред
Перед тем как анализировать маркировку двигателя, необходимо определить тип взрывоопасной среды, в которой он будет эксплуатироваться. В соответствии с ГОСТ Р МЭК 60079-10-1 и ТР ТС 012/2011, оборудование делится на три основные группы.
| Группа | Область применения | Примеры сред |
|---|---|---|
| Группа I | Рудничное оборудование | Шахты и рудники, опасные по рудничному газу (метану) и/или горючей пыли. |
| Группа II | Промышленное оборудование (газовые среды) | Нефтегазовая, химическая, пищевая промышленность. Зоны с наличием горючих газов, паров или аэрозолей. |
| Группа III | Промышленное оборудование (пылевые среды) | Производства с горючей пылью (мука, уголь, древесина, металлы, химикаты). |
Для Группы II и III среды дополнительно классифицируются на зоны (или категории зон), что определяет допустимые виды взрывозащиты. Ниже приведена матрица соответствия:
| Зона | ||
|---|---|---|
| Газовые среды (II) | Пылевые среды (III) | Допустимые виды защиты (примеры) |
| Зона 0 | Зона 20 | Ex i (искробезопасность), Ex d (с ограничениями), Ex p |
| Зона 1 | Зона 21 | Ex d, Ex e, Ex p, Ex m, Ex t |
| Зона 2 | Зона 22 | Ex d, Ex e, Ex p, Ex n, Ex m, Ex t |
Важно: Двигатель с маркировкой для Зоны 2 (например, Ex n) нельзя применять в Зоне 1. Обратное допустимо при соблюдении всех условий. Всегда выбирайте оборудование с запасом по уровню защиты.
Структура маркировки по ГОСТ Р МЭК 60079
Маркировка взрывозащищенного электродвигателя в Российской Федерации базируется на стандартах серии ГОСТ Р МЭК 60079 (аналогах международных IEC 60079) и требованиях Технического регламента ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Типичная строка маркировки выглядит так: 1 Ex d IIB T4 Gb. Разберем каждый элемент.
| Элемент | Обозначение | Значение |
|---|---|---|
| Уровень защиты | 1, 2 или 2M | 1 — для Зон 1/2 (газ) или 21/22 (пыль). 2 — для Зоны 2. 2M — для рудников (Группа I). |
| Знак взрывозащиты | Ex | Обозначает соответствие стандартам взрывозащиты. |
| Вид защиты | d, e, p, n, m, i, t... | Способ обеспечения безопасности (см. раздел ниже). |
| Группа смеси | IIA, IIB, IIC (газ) / IIIA, IIIB, IIIC (пыль) | Характеристика взрывоопасности среды (см. раздел ниже). |
| Температурный класс | T1 – T6 | Максимальная допустимая температура поверхности корпуса. |
| Категория зоны | Gb, Gc (газ) / Db, Dc (пыль) | Уровень риска зоны применения. Gb — Зона 1, Gc — Зона 2. (Примечание: Gb/Gc — терминология ATEX/IECEx, в ГОСТ часто используется цифровая маркировка 1Ex/2Ex). |
Для пылевых сред маркировка может выглядеть иначе, например: DIP A21 TA200°C, где DIP указывает на защиту от пыли, A21 — зону и толщину слоя пыли, а TA200 — максимальную температуру поверхности.
Виды взрывозащиты: принципы и обозначения
Взрывозащита реализуется путем применения различных конструктивных решений. Для электродвигателей наиболее часто используются следующие виды:
Ex d — Взрывонепроницаемая оболочка
Корпус двигателя рассчитан на то, чтобы выдержать внутренний взрыв без разрушения и не пропустить пламя во внешнюю среду через фланцевые соединения (взрывонепроницаемые щели). Это самый распространенный тип для двигателей средней и большой мощности.
Ex e — Повышенная безопасность
Применяется преимущественно для клеммных коробок и двигателей малой мощности. Конструкция исключает возникновение искр и дуг в нормальном режиме. Часто комбинируется с типом 'd' (Ex d e).
Ex p — Под избыточным давлением
Внутрь оболочки подается защитный газ (азот, воздух) под давлением, превышающим атмосферное, что вытесняет взрывоопасную среду. Используется для крупных двигателей, где тип 'd' слишком габаритен.
Ex n — Неискрящее оборудование
Конструкция гарантирует отсутствие искр и опасных температур в нормальном режиме. Применяется только для Зоны 2 (газ) и Зоны 22 (пыль). Корпуса легче и дешевле, чем у 'd'.
Ex t — Защита оболочкой
Применяется для пылевых сред (Зоны 21 и 22). Корпус обеспечивает защиту от проникновения пыли и ограничивает температуру поверхности.
Температурные классы (T1–T6)
Температурный класс определяет максимальную температуру поверхности электродвигателя в режиме нормальной работы. Выбор класса критичен: температура двигателя должна быть ниже температуры самовоспламенения взрывоопасной смеси в зоне.
| Класс | Макс. температура поверхности (°C) | Примеры веществ (T воспламенения) |
|---|---|---|
| T1 | 450 | Ацетон (515°C), Толуол (535°C) |
| T2 | 300 | Бензин (280°C), Пропан (450°C) |
| T3 | 200 | Керосин (220°C), Бензол (560°C) |
| T4 | 135 | Этанол (363°C), Этиловый эфир (160°C) |
| T5 | 100 | Диэтиловый эфир (160°C), Уксусный альдегид (185°C) |
| T6 | 85 | Сероуглерод (210°C), Диэтиламин (180°C), Нитробензол (295°C) |
Правило подбора: Если в зоне присутствует смесь с температурой самовоспламенения 250°C, двигатель должен иметь класс не выше T3 (200°C), чтобы обеспечить запас безопасности. Класс T4 (135°C) также подойдет, но T2 (300°C) — нет. Для T6 (85°C) подбираются вещества с крайне низкой температурой самовоспламенения.
Группы взрывоопасных смесей (IIA, IIB, IIC)
Группа указывает на способность смеси воспламеняться. Она определяется по двум параметрам: Максимальному безопасному зазору (MESG) и Минимальной энергии зажигания (MIE). Чем ниже зазор и энергия, тем опаснее смесь.
| Группа | Характеристика | MESG (мм) | MIE (мДж) | Примеры веществ |
|---|---|---|---|---|
| IIA | Низкая чувствительность | ≥ 0.9 | > 0.25 | Пропан, метан, бензин, гексан |
| IIB | Средняя чувствительность | 0.5 – 0.9 | 0.15 – 0.25 | Этилен, пропилен, этиловый спирт |
| IIC | Высокая чувствительность | < 0.5 | < 0.02 | Водород, ацетилен, сероуглерод |
Принцип совместимости: Двигатель, сертифицированный для группы IIC, можно использовать в средах групп IIB и IIA. Двигатель группы IIA нельзя использовать в среде IIC или IIB. Это правило действует и для пыли (IIIA > IIIB > IIIC).
Конструктивные особенности и расчеты
Конструкция ВЗД, особенно с видом защиты Ex d, существенно отличается от общепромышленных аналогов. Основные отличия:
- Массивный корпус: Литой чугун или сталь. Толщина стенок рассчитывается так, чтобы выдержать давление внутреннего взрыва.
- Фланцевые соединения: Имеют строго регламентированную ширину и глубину взрывонепроницаемых щелей (зависит от группы смеси и объема корпуса).
- Кабельные вводы: Обязательное использование сертифицированных взрывозащищенных сальников (Ex d или Ex e). Неправильный подбор сальника — частая причина нарушения взрывозащиты.
- Заземление: Обязательное наличие зажимов для заземления корпуса и крышек. Сопротивление заземления должно соответствовать нормам ПУЭ.
Расчет толщины стенки оболочки (Ex d)
Минимальная толщина стенки взрывонепроницаемой оболочки Smin рассчитывается по формуле:
Где: k — коэффициент материала (для чугуна 0.8–1.1, для стали 0.6–0.9); V — объем корпуса (см³); Pmax — максимальное давление взрыва (МПа, для IIB ≈ 0.8, для IIC ≈ 1.0–1.2).
Пример: Для двигателя объемом 10 000 см³ из чугуна (k=0.9) в среде IIB:
Это объясняет, почему двигатели Ex d IIC часто имеют более толстые стенки, чем Ex d IIA при одинаковой мощности.
Тепловой расчет и энергоэффективность
Поскольку температура поверхности ограничена классом T, эффективное отведение тепла критично. Тепловой поток Q описывается уравнением:
Где α — коэффициент теплоотдачи, S — площадь охлаждения. Использование двигателей классов энергоэффективности IE3 (Premium) и IE4 (Super Premium) снижает потери мощности, а значит, и тепловыделение, что упрощает поддержание температуры в рамках класса T4–T6.
Сравнение систем маркировки
Хотя в РФ действует ГОСТ, он гармонизирован с международными стандартами. Ниже приведено сравнение ключевых систем.
| Параметр | РФ (ГОСТ / ТР ТС 012/2011) | ATEX (ЕС) | IECEx (Международный) |
|---|---|---|---|
| Основа | ГОСТ Р МЭК 60079 | EN 60079 | IEC 60079 |
| Начало маркировки | Ex | Ex | Ex |
| Категория зоны | 1Ex (Зона 1), 2Ex (Зона 2) | Category 2 (Zone 1), Category 3 (Zone 2) | Zone 1, Zone 2 |
| Область действия | Россия, ЕАЭС | Страны ЕС | Мир (кроме ЕС, где нужен ATEX) |
| Обязательность для РФ | Да (ТР ТС 012/2011) | Нет (требуется перевод/адаптация) | Техническая база, но нужен сертификат РФ |
Для импорта оборудования из стран, не входящих в ЕС, сертификат IECEx часто является достаточным техническим обоснованием, но для легального ввода в эксплуатацию в РФ требуется сертификат соответствия ТР ТС 012/2011.
Дополнительные параметры выбора
Помимо взрывозащиты, при подборе ВЗД необходимо учитывать:
- Степень защиты IP: Для уличного применения или влажных помещений требуется IP55, IP65 и выше. ВЗД с IP54 подходят только для сухих помещений.
- Климатическое исполнение: УХЛ (умеренный холод), О (тропики), Т (тропики без холода). Важно для регионов с экстремальными температурами.
- Исполнение по монтажу (IM): Определяет способ крепления к оборудованию. Основные типы:
- B3 (IM 3001): На раме (лапах).
- B5 (IM 1001): На фланце (без лап).
- B35 (IM 3001/1001): На раме и фланце (универсальное).
- Режим работы: S1 (длительный) — основной режим для двигателей. S2-S8 требуют специальных двигателей.
Рекомендация: При замене старого двигателя на новый, убедитесь, что новый класс взрывозащиты не ниже старого. Например, замена двигателя Ex d IIB T4 на Ex d IIB T3 допустима (T3 < T4), но замена T4 на T2 — нет.
Обслуживание и эксплуатация
Взрывозащищенные двигатели требуют особого внимания при обслуживании:
- Целостность корпуса: Запрещена эксплуатация с трещинами на корпусе или крышках. Любая трещина нарушает вид защиты 'd'.
- Крепеж: Все болты крышек должны быть затянуты с определенным моментом. Отсутствие или повреждение шайб под головками болтов недопустимо.
- Кабельные вводы: Должны быть правильно подобраны по диаметру кабеля. Свободный ввод (без кабеля) должен быть заглушен глухой заглушкой (blind plug) той же серии взрывозащиты.
- Чистота: Ребра охлаждения не должны быть засорены грязью, так как это ухудшает теплоотдачу и может привести к превышению температурного класса.
