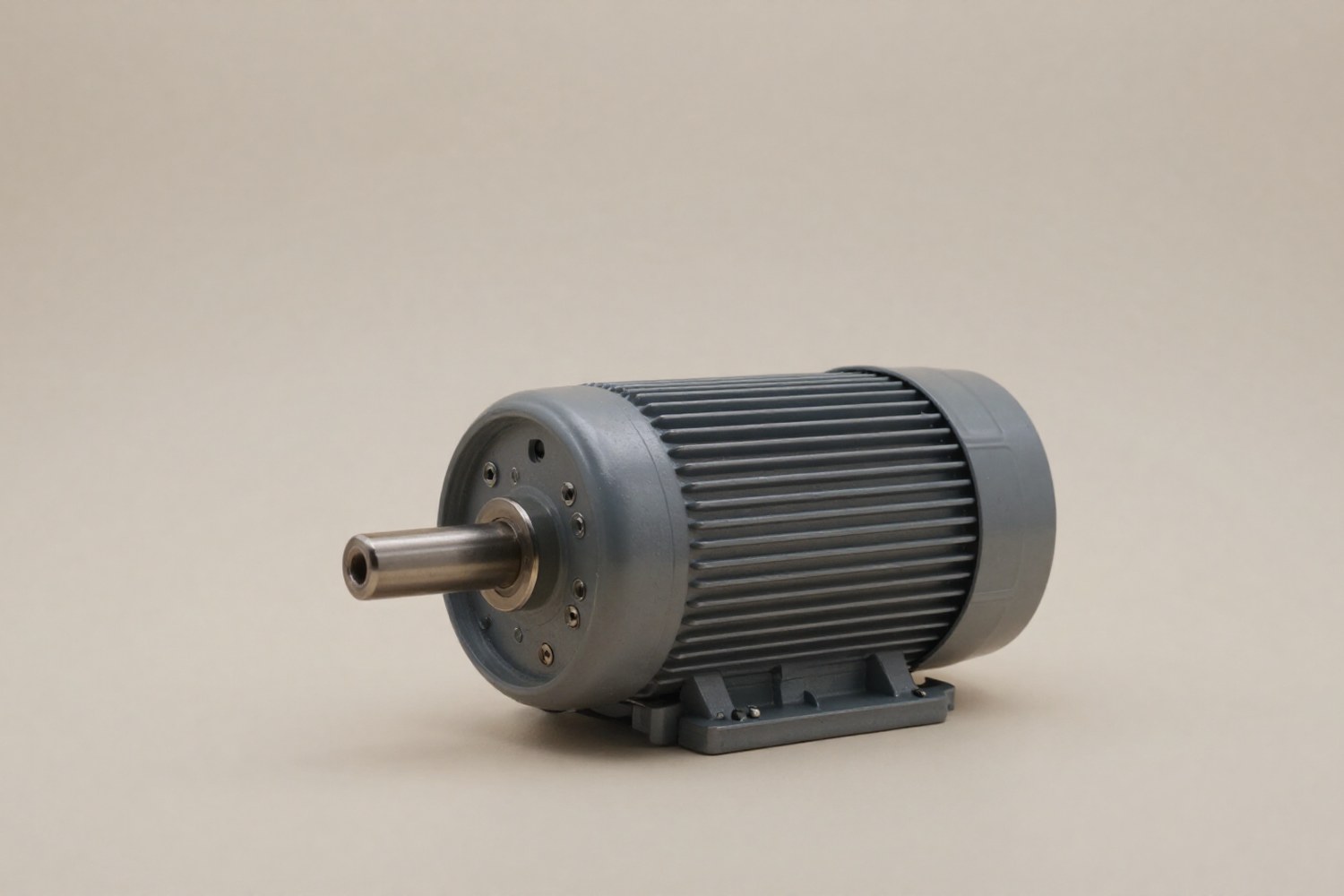

Эксплуатация электрооборудования во взрывоопасных средах регламентируется стандартами ГОСТ IEC 60079 и Техническим регламентом ТР ТС 012/2011. Взрывозащищенный электродвигатель (ВЗД) должен исключать возможность воспламенения окружающей среды как при штатной работе, так и при авариях. Безопасный выбор зависит от точного определения зоны, типа смеси и умения расшифровать маркировку на шильдике.
Классификация взрывоопасных зон: газ и пыль
Проектирование начинается с определения класса зоны. Стандарты разделяют среды на газовые (пары, газы) и пылевые. Смешивать их при выборе типа защиты нельзя, принципы предотвращения возгорания различаются. Газовые зоны (0, 1, 2) и пылевые (20, 21, 22) имеют разные допустимые исполнения.
| Категория среды | Зона | Характеристика присутствия смеси |
|---|---|---|
| Газовая (G) | 0 | Постоянно или длительное время (более 1000 ч/год) |
| 1 | Вероятно при нормальных условиях (от 10 до 1000 ч/год) | |
| 2 | Маловероятно, кратковременно (менее 10 ч/год) | |
| Пылевая (D) | 20 | Пылевое облако постоянно или часто |
| 21 | Вероятно при нормальных условиях эксплуатации | |
| 22 | Маловероятно, кратковременно |
Важно: Для Зоны 0 (газ) и Зоны 20 (пыль) допускаются только самые высокие уровни защиты (например, искробезопасная цепь 'ia' или заполнение компаундом 'ma'). Для Зон 1 и 21 допустимы 'd', 'e', 'p'. Для Зон 2 и 22 добавляется тип 'n' и 'tD'.
Структура маркировки взрывозащищенного двигателя
Маркировка на шильдике содержит полную информацию о допустимых условиях эксплуатации. В РФ и странах ЕАЭС действует система маркировки по ТР ТС 012/2011, которая во многом схожа с европейской ATEX, но имеет свои особенности.
Устройство маркировки для газового исполнения:
Российская маркировка (ТР ТС 012/2011)
1 Ex d IIB T4 Gb
- 1 — Уровень взрывозащиты (взрывобезопасный, для Зон 1 и 2).
- Ex — Знак взрывозащиты.
- d — Вид взрывозащиты (взрывонепроницаемая оболочка).
- IIB — Группа взрывоопасной смеси (пропан, бензин, этилен).
- T4 — Температурный класс (макс. 135°C).
- Gb — Уровень защиты оборудования (высокий, для Зоны 1).
Европейская маркировка (ATEX / IEC)
II 2G Ex db IIB T4 Gb
- II — Группа оборудования (не шахтное).
- 2G — Категория (высокий уровень, для Зоны 1, газ).
- Ex db — Вид защиты (оболочка 'd').
- IIB — Группа газа.
- T4 — Температурный класс.
- Gb — Уровень защиты.
Для пылевых сред маркировка начинается с DIP (Dust Ignition Proof) или Ex tD. Пример: DIP A21 TA120°C. Здесь A указывает на максимально допустимую толщину слоя пыли (5 мм), 21, зону, а TA120°C, максимальную температуру поверхности.
Основные виды взрывозащиты: принцип и применение
Тип взрывозащиты определяет конструктивное исполнение двигателя. Выбор зависит от зоны и экономических соображений. Ниже приведено сравнение наиболее распространенных типов для электродвигателей.
| Тип защиты | Принцип действия | Допустимые зоны | Особенности и ограничения |
|---|---|---|---|
| Ex d (Взрывонепроницаемая оболочка) | Внутренний взрыв гасится через специальные пламегасящие зазоры корпуса. Внешняя среда изолирована. | 1, 2 | Самый надежный, но тяжелый и дорогой. Требует герметичности кабельных вводов. Примечание: при открытии крышки под напряжением защита нарушается. |
| Ex e (Повышенная безопасность) | Меры по предотвращению искрения и перегрева на внешних токопроводящих частях и в клеммных коробках. | 1, 2 | Легче и дешевле 'd'. Не подходит для двигателей большой мощности (обычно до 100–250 кВт). Требует надёжного заземления. Для Зоны 1 имеет строгие конструктивные ограничения (особенно для клеммников). |
| Ex p (Продувка) | Оболочка заполняется защитным газом (воздухом) под избыточным давлением, вытесняя взрывоопасную среду. | 1, 2 | Позволяет использовать обычные двигатели. Требует системы продувки и контроля давления. Высокие эксплуатационные затраты. |
| Ex n (Повышенная надежность) | Конструкция исключает источники воспламенения при нормальных условиях (нет искр, ограниченный нагрев). | 2 | Самый экономичный вариант. Запрещен для Зон 0 и 1. Идеален для Зоны 2, где риск минимален. |
| Ex tD (Защита от пыли) | Оболочка с высокой степенью защиты IP6x/IP65, препятствующая проникновению пыли и ее накоплению. | 20, 21, 22 | Для пылевых сред. Не путать с газовыми типами 'd' и 'e'. |
Практический совет: Если зона классифицирована как Зона 2, выбор двигателя типа 'n' или 'e' часто выгоднее 'd' за счет снижения стоимости закупки и монтажа при сохранении достаточного уровня безопасности.
Температурные классы (T1–T6) и безопасность
Температурный класс показывает максимальную температуру поверхности электродвигателя при нормальной работе. Эта температура не должна превышать температуру самовоспламенения смеси в зоне.
| Класс | Макс. температура поверхности | Типичные вещества (Газ/Пар) | Типичные вещества (Пыль) |
|---|---|---|---|
| T1 | 450°C | Ацетилен, водород, сероуглерод | Угольная пыль, древесная стружка |
| T2 | 300°C | Бутан, пропан, этанол | Метанол, горючие порошки |
| T3 | 200°C | Бензин, дизельное топливо, ацетон | Угольная пыль, пластмассы |
| T4 | 135°C | Этилен, метан (шахтный газ) | Пыль угля, пластмасс |
| T5 | 100°C | Диэтиловый эфир, нитробензол | Органические пыли (крахмал, сахар) |
| T6 | 85°C | Сероуглерод, поливинилацетат | Специфические органические пыли |
Внимание: Алюминиевая и магниевая пыль относятся к подгруппе II3C и требуют температурных классов T1 или T2 (с ограничениями), так как они взрывоопасны при высоких температурах. Для T3 типична угольная пыль или пластмассы. Ошибка в выборе класса для металлов критична.
При выборе двигателя учитывают не только номинальную температуру, но и возможные превышения при пусках или перегрузках. Для веществ с низкой температурой самовоспламенения, таких как сероуглерод, требуется класс T6, это часто диктует использование специфических конструктивных решений, например 'e' или 'n' с ограниченным нагревом.
Влияние частотных преобразователей (ЧП)
Использование частотных преобразователей с взрывозащищенными двигателями требует дополнительных мер. Гармоники напряжения от ЧП вызывают дополнительный нагрев обмоток и могут приводить к пробою изоляции. Для обеспечения безопасности необходимо:
- Применять двигатели с усиленной изоляцией (класс F или H) или специальными покрытиями обмоток.
- Устанавливать фильтры dU/dt на выходе инвертора для сглаживания фронтальных импульсов.
- Использовать изолированные подшипники для предотвращения протекания токов через подшипниковые узлы.
Критерии выбора электродвигателя для взрывоопасной зоны
Подбор ВЗД начинается с анализа внешних условий.
- Определение зоны: Классифицировать зону (0–2 или 20–22) на основе анализа технологического процесса и данных о выбросах.
- Выбор типа среды: Газ (G) или Пыль (D). От этого зависит базовый тип защиты (d, e, p, n или tD).
- Определение группы смеси: IIA, IIB или IIC. Двигатель с группой IIC (наиболее опасные газы) универсален и подходит для IIB и IIA. Обратное неверно.
- Подбор температурного класса: T1–T6. Класс двигателя должен быть равен или ниже (холоднее) температуры самовоспламенения среды. Например, для метана (T4) подойдет двигатель T4, T5 или T6, но не T3 (так как T3=200°C превышает допустимые 135°C для метана).
- Климатическое исполнение и IP: Для уличного монтажа требуется IP55/IP65 и исполнение УХЛ1. Для помещений с агрессивной средой, исполнение ОМ1.
- Мощность и момент: Подбор по механической нагрузке с учетом коэффициента запаса.
Важно о монтаже: Тип взрывозащиты распространяется не только на корпус двигателя, но и на кабельные вводы. Для типа 'd' обязательны вводы с уплотнительными втулками, сохраняющими герметичность пламегасящих зазоров. Для типа 'e' критично качество заземления корпуса и крышки клеммной коробки.
Сертификация и маркировка компонентов
Вся продукция, предназначенная для работы во взрывоопасных зонах на территории ЕАЭС, должна иметь декларацию соответствия ТР ТС 012/2011. На двигателе обязательно присутствует табличка с данными завода-изготовителя и знаком обращения на рынке (ЕАС) со спецификацией взрывозащиты.
В маркировке иногда встречается буква 'X' (например, 1ExdIIBT4 Gb X). Она указывает на особые условия эксплуатации, описанные в паспорте изделия. Например, ограничение максимальной скорости вращения, специфические требования к моменту инерции или особые условия монтажа кабельных вводов. Игнорирование условий 'X' может привести к аннулированию сертификата безопасности.
Встречается литера 'U' (Ex component). Это означает, что двигатель является компонентом, который должен быть установлен в составе другого оборудования (например, насосной станции), чтобы получить полную сертификацию взрывозащиты.
