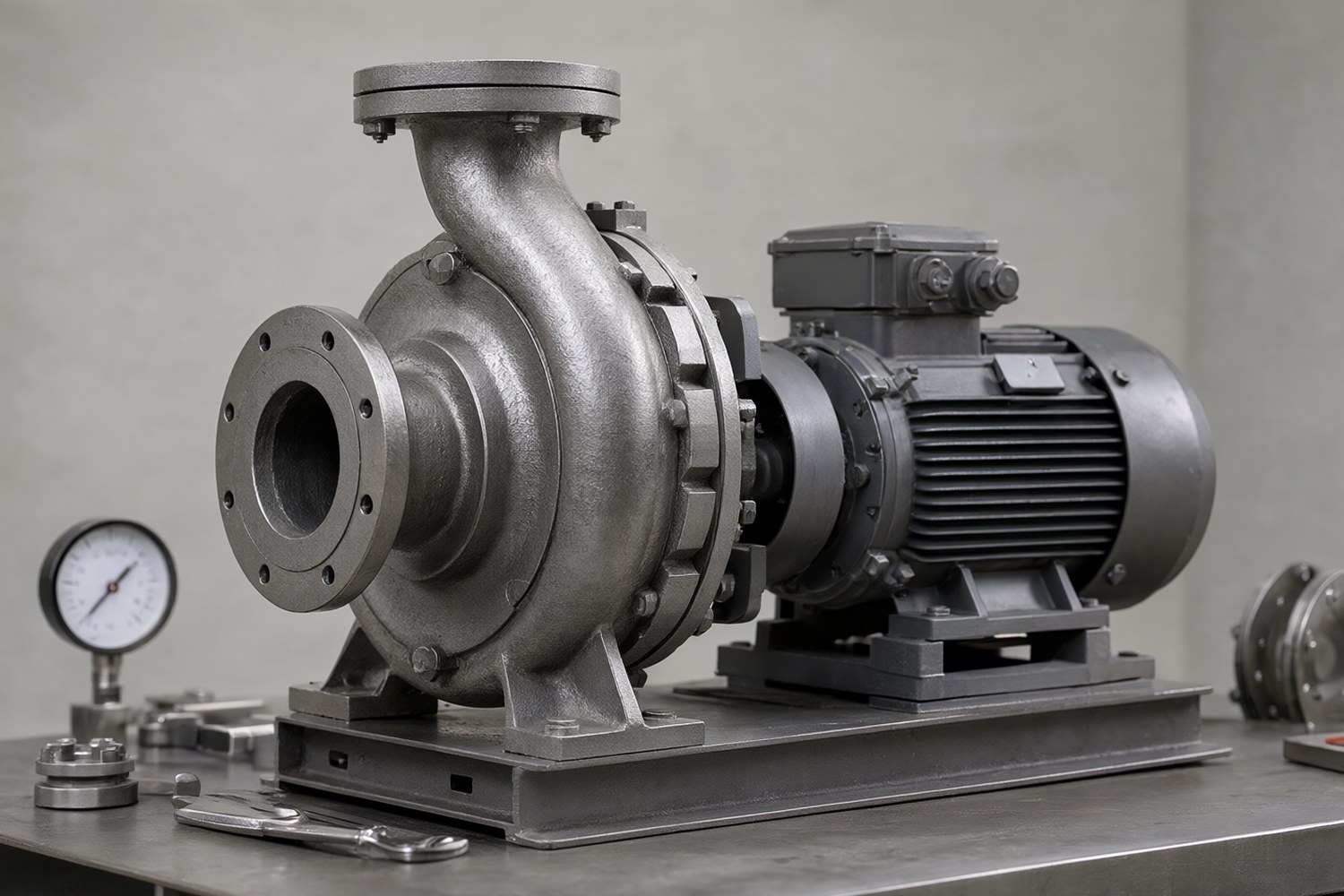

Взрывозащищенное насосное оборудование применяется в нефтегазовой, химической, фармацевтической и пищевой промышленности там, где существует риск образования взрывоопасной среды. Главная задача инженера при подборе такого насоса — не просто выбрать производительность и напор, но и обеспечить полное соответствие оборудования характеристикам зоны установки.
Ключевой параметр безопасности — отсутствие источников зажигания: искр, электрических дуг или поверхностей с температурой выше точки самовоспламенения среды. Это достигается за счет конструктивных особенностей корпуса, электродвигателя и используемых материалов.
Кратко о главном:
- Регулирование: В РФ обязательным является ТР ТС 012/2011. Международные аналоги — ATEX (ЕС) и IECEx.
- Маркировка: Строка вида
Ex d IIB T4 Gbрасшифровывается как: знак взрывозащиты, вид защиты, группа газа, температурный класс, уровень защиты оборудования. - Материалы: Корпуса изготавливаются из антиискрящих сплавов (латунь, бронза, спец. алюминий) или стали. Пластик исключен.
- Зонирование: Оборудование подбирается строго под зону (0, 1, 2 для газов; 20, 21, 22 для пыли).
Стандарты и нормативная база
Производство и эксплуатация взрывозащищенного оборудования регламентируются строгими международными и национальными стандартами. Несоблюдение этих требований влечет за собой юридическую ответственность и высокий риск аварий.
| Стандарт | Область применения | Статус для РФ/ЕАЭС |
|---|---|---|
| ТР ТС 012/2011 | «О безопасности оборудования для работы во взрывоопасных средах». Единственный обязательный документ для вывода оборудования на рынок Евразийского экономического союза. | Обязательный (сертификация) |
| ATEX 2014/34/EU | Директива Европейского Союза. Регулирует оборудование для использования во взрывоопасных средах в странах ЕС. | Добровольный (для экспорта) |
| IECEx | Международная система сертификации, основанная на стандартах МЭК (МЭТ). Признается в более чем 30 странах. | Добровольный (международный) |
| ГОСТ Р МЭК 60079 | Серия стандартов, гармонизированная с международными требованиями к видам взрывозащиты. | Базовый технический документ |
Хотя маркировка Ex универсальна для ATEX и IECEx, процедуры сертификации различаются. Для РФ ключевым является знак соответствия ЕАС и наличие сертификата ТР ТС 012/2011. Однако многие производители получают сертификаты ATEX/IECEx для обеспечения совместимости оборудования на международных проектах.
Классификация взрывоопасных зон
Первый шаг при подборе насоса — определение класса и категории зоны, в которой он будет установлен. Зоны классифицируются на основе вероятности и продолжительности присутствия взрывоопасной среды.
Газовые зоны
- Зона 0: Присутствие смеси постоянно или длительно. Требуется оборудование категории 1G (EPL Ga).
- Зона 1: Вероятно периодическое появление при нормальной эксплуатации. Требуется категория 2G (EPL Gb).
- Зона 2: Маловероятно появление, только на короткое время. Требуется категория 3G (EPL Gc).
Пылевые зоны
- Зона 20: Область, где облака горючей пыли присутствуют постоянно. Категория 1D (EPL Da).
- Зона 21: Вероятно периодическое появление. Категория 2D (EPL Db).
- Зона 22: Маловероятное появление. Категория 3D (EPL Dc).
Важно понимать, что насос, сертифицированный для Зоны 2 (категория 3G), запрещено устанавливать в Зоне 1 (категория 2G). Оборудование должно иметь уровень защиты, равный или превышающий требуемый для данной зоны. EPL (Equipment Protection Level) — это уровень защиты оборудования, который напрямую привязан к зоне.
Маркировка взрывозащищенного оборудования
Маркировка на шильдике насоса — это основной источник информации для проектировщика. Стандартная строка маркировки (по ГОСТ 31610.0 / МЭК 60079-0) может выглядеть так:
Ex d IIB T4 Gb X
Разберем каждый элемент этой строки:
- Ex — знак взрывозащищенного оборудования (аббревиатура от explosive).
- d — вид взрывозащиты (в данном случае — взрывонепроницаемая оболочка). О видах защиты ниже.
- IIB — группа взрывоопасной газовой смеси. Обозначает, с какими газами может работать насос (см. таблицу ниже).
- T4 — температурный класс. Максимальная температура поверхности оборудования не превышает 135°C.
- Gb — EPL (Equipment Protection Level). Высокий уровень защиты для газовых сред (Зоны 1).
- X — особые условия применения (указываются в паспорте изделия, например, ограничения по давлению или температуре среды).
Внимание: Буква «I» в начале маркировки (например, 1Ex) указывает на категорию оборудования по ТР ТС 012/2011. Цифра «1» означает, что оборудование предназначено для Зон 0/20 (наивысший уровень безопасности). В международной маркировке ATEX/IECEx используется буква «G» (Gas) или «D» (Dust) после Ex.
Виды взрывозащиты насосов
Существует несколько методов обеспечения взрывобезопасности. Для насосного оборудования наиболее распространены два из них.
1. Взрывонепроницаемая оболочка (d)
Это самый надежный и распространенный метод для насосов с электродвигателем. Электродвигатель и токоведущие части заключены в прочную оболочку (корпус), способную выдержать внутреннее давление взрыва без разрушения. Конструкция корпуса и фланцев имеет специальные зазоры (лабиринты), которые охлаждают пламя и не дают ему распространиться во внешнюю среду.
Плюсы: Высокая надежность, возможность применения в зонах 0, 1, 2. Минусы: Большие габариты, вес, высокая стоимость, сложность обслуживания (требуется проверка зазоров).
2. Повышенная защита (e)
Применяется для клеммных коробок и двигателей, не имеющих искрящих частей в процессе работы. Предусматривает дополнительные меры по защите от механических повреждений, перегрева и проникновения пыли/влаги. Часто используется в комбинации с методом «d» или для менее опасных зон.
Другие методы (реже для насосов)
- i (искробезопасность): Ограничение энергии электрической цепи. Чаще применяется для измерительных датчиков (температуры, давления), а не для мощных насосных двигателей.
- p (избыточное давление): Оболочка насоса заполняется защитным газом (азот, воздух) под избыточным давлением, вытесняющим взрывоопасную среду.
- m (герметизация компаундом): Искрящие части заливаются специальным компаундом.
Группы газов и температурные классы
Выбор группы газа и температурного класса критичен. Ошибка здесь может привести к возгоранию среды, даже если оболочка насоса исправна.
Группы взрывоопасных газов
| Группа | Характеристика | Примеры веществ |
|---|---|---|
| IIA | Наименее взрывоопасные газы. Высокая энергия зажигания. | Пропан, метан, бензин, гексан |
| IIB | Газы средней взрывоопасности. | Этилен, пропилен, окись этилена |
| IIC | Наиболее взрывоопасные газы. Низкая энергия зажигания. | Водород, ацетилен, сероуглерод |
Правило подбора: Оборудование группы IIC можно использовать в средах IIB и IIA. Оборудование группы IIB — только в IIA и IIB. Использовать насос группы IIA для среды IIC категорически запрещено.
Температурные классы (T1–T6)
Температурный класс определяет максимальную температуру поверхности оборудования. Она не должна превышать температуру самовоспламенения перекачиваемой среды.
| Класс | Макс. темп. поверхности, °C | Примеры сред |
|---|---|---|
| T1 | 450 | Метан, пропан, нефтепродукты с высокой температурой вспышки |
| T2 | 300 | Угольная пыль, некоторые газы |
| T3 | 200 | Некоторые химические растворители |
| T4 | 135 | Этан, сероуглерод |
| T5 | 100 | Диметиловый эфир |
| T6 | 85 | Дисульфид углерода, водород |
При расчете температурного режима необходимо учитывать не только температуру окружающей среды, но и нагрев от работы самого насоса (трение, работа двигателя). Формула для оценки:
Если расчетная температура превышает лимит класса T4 (135°C), необходимо выбирать насос с классом T3 или T2, либо применять внешнее охлаждение.
Конструктивные особенности и материалы
Взрывозащита — это не только электродвигатель. Механическая часть насоса также генерирует искры и тепло.
Антиискрящие материалы
При работе насоса возможно трение рабочих органов о корпус или попадание инородных предметов. Для предотвращения искрообразования детали, контактирующие с перекачиваемой средой, изготавливаются из материалов, не дающих искр при ударе:
- Чугун и сталь: Стандартные материалы, но требуют контроля на наличие коррозии и абразивного износа.
- Бронза и латунь: Классические антиискрящие сплавы. Широко применяются для рабочих колес и корпусов в химической промышленности.
- Алюминиевые сплавы: Допускаются только специальные сплавы с низким содержанием железа (Fe < 0.5-1.0%), так как обычная алюминиевая пыль может быть взрывоопасной сама по себе.
Важно: Насосы из чистых полимеров (полипропилен, ПВХ, фторопласт) не могут иметь сертификат взрывозащиты. Полимеры накапливают статическое электричество, которое может разрядиться искрой, а также не обладают достаточной механической прочностью для сдерживания возможного внутреннего взрыва.
Уплотнения и валы
Взрывозащищенные насосы часто оснащаются двойными механическими уплотнениями (мех. уплотнениями) с баражными или герметизирующими жидкостями. Это предотвращает утечку взрывоопасной среды наружу. Кабельные вводы электродвигателя должны иметь маркировку, соответствующую общей маркировке насоса (например, Ex d IIB T4).
Типичные ошибки при выборе
Анализ практики проектирования выявляет ряд систематических ошибок, ведущих к несоответствию оборудования требованиям безопасности.
Ошибка 1: Игнорирование EPL
Закупка оборудования категории 2G (Gb) для установки в Зону 1. Хотя на первый взгляд это кажется достаточным, нормативы требуют строгого соответствия или превышения уровня EPL. Для Зоны 1 требуется именно Gb. Для Зоны 0 — только Ga.
Ошибка 2: Путаница групп газа
Выбор насоса группы IIA для среды с этиленом (группа IIB). Это критическая ошибка, так как энергия искры в оболочке IIA может оказаться достаточной для воспламенения этилена. Всегда подбирайте группу «с запасом» (IIC для IIB/IIA), но не «вниз».
Ошибка 3: Забытый пневмопривод
При выборе пневматических мембранных насосов инженеры часто забывают, что управляющий клапан также является источником искр. Пневмонасосы также требуют маркировки Ex (обычно метод защиты «i» для клапана или «p» для пневмосети).
Ошибка 4: Температура среды
Подбор насоса класса T4 (135°C) для перекачки горячего толуола. Если температура среды +100°C, то T4 подходит. Но если среда нагревается выше 135°C, то T4 становится опасным. Главное правило: Tповерхности насоса < Tсамовоспламенения среды.
Монтаж и эксплуатация
Даже правильно подобранный насос может стать источником взрыва при нарушении правил монтажа.
- Заземление: Все металлические части насоса, включая корпус двигателя и фланцы трубопроводов (если они раздельны), должны быть надежно заземлены. Сопротивление заземления обычно не должно превышать 4 Ом. Для валов насосов с высокой скоростью вращения часто требуется отдельное заземление для отвода статического электричества.
- Кабельные вводы: Запрещено использовать обычные кабельные вводы. Они должны быть сертифицированы для взрывозащищенного исполнения и плотно затянуты для сохранения герметичности оболочки. Несоответствие типа ввода группе газа (например, ввод для IIA в оболочке IIC) недопустимо.
- Вибрация: Насосы должны быть установлены на жестком фундаменте с виброгасителями. Избыточная вибрация может привести к разрушению взрывонепроницаемых зазоров в оболочке «d».
- Обслуживание: Проверка состояния взрывонепроницаемых поверхностей (отсутствие коррозии, вмятин, ржавчины) проводится регулярно. Любая царапина на торцевой поверхности корпуса может увеличить зазор и снизить способность сдерживать взрыв. При ремонте необходимо использовать только оригинальные запчасти.
Соблюдение нормативов ТР ТС 012/2011 и точная расшифровка маркировки Ex позволяют минимизировать риски при эксплуатации насосного оборудования во взрывоопасных зонах. Правильный подбор по группам газа, температурным классам и типам защиты является основой промышленной безопасности.
