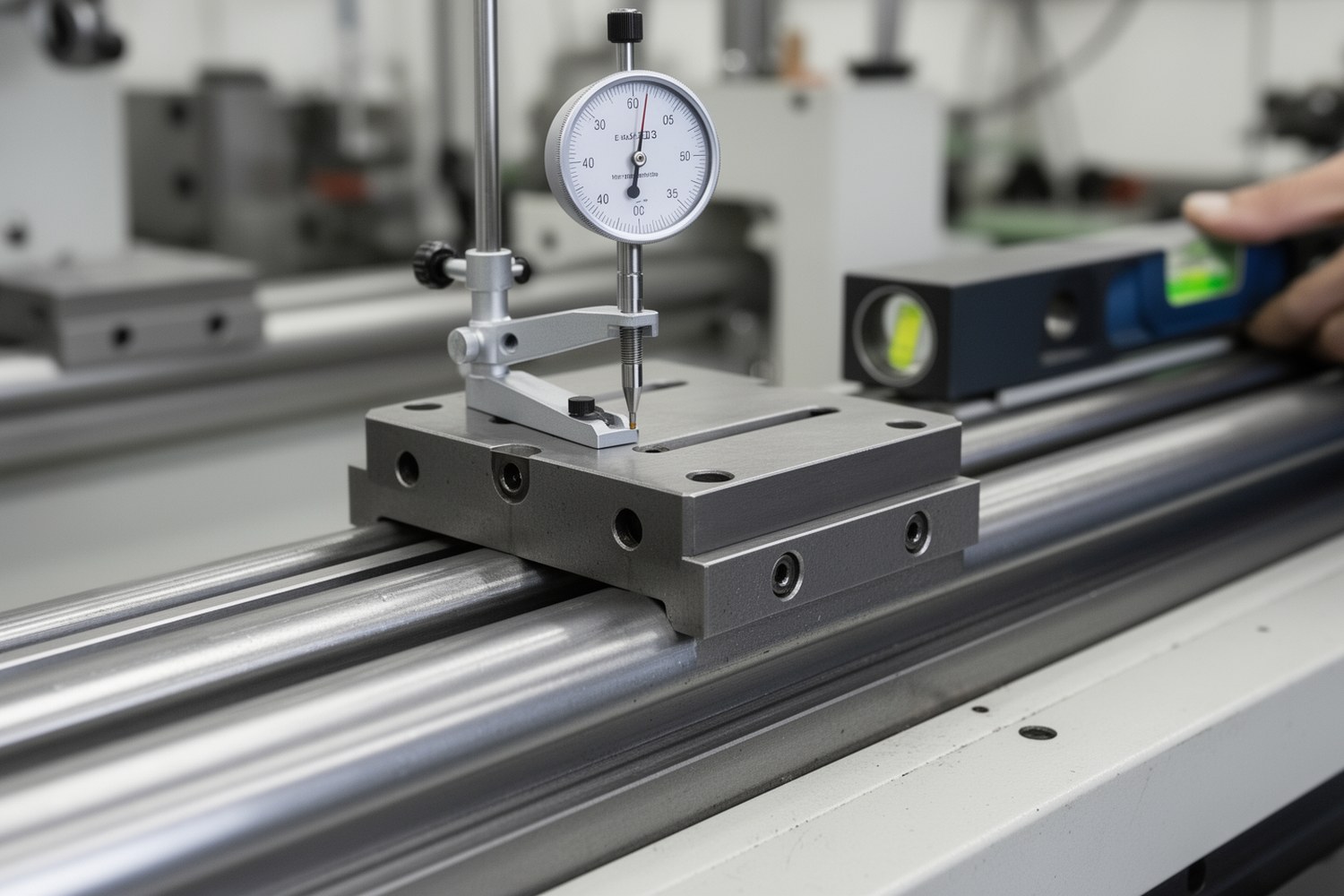

Заедание каретки на рельсе линейной направляющей обычно проявляется локальным увеличением усилия, шумом и дрейфом позиции. Эта неисправность опасна не потому, что «тяжело крутится», а потому что влияет на точность и ресурс узла.
Ниже собран практический маршрут диагностики заедания каретки на рельсе: как измерить, как понять причину и как принять решение о базовом или продвинутом маршруте.
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Molykote 33 Medium, 1 кг5 950 ₽ Без НДС
Krytox™ GPL 205, 1 кг - высокоэффективная фторсодержащая смазка21 000 ₽ Без НДС
KLUBER Isoflex Topas NCA 52, 1 кг14 950 ₽ Без НДС
Коротко: диагностика строится как цикл: первичная оценка симптомов, измерительный базовый маршрут, проверка по времени и только затем углубленные методы (динамика, температурный анализ, НК).
Что считать заеданием каретки и почему нужна диагностика
Заедание каретки на рельсе линейной направляющей не сводится к «тугому ходу».
Практический признак — локальные нарушения кинематики в одной зоне, которые не объясняются производственной программой.
Для инженерного контроля используйте связку: симптом → измерение → критерий → корректировка. Пока этот контур не закрыт, диагностика не считается завершенной.
Нормальный признак
Плавное изменение усилия по длине.
Сходная кривая в прямом и обратном ходе.
Отсутствие устойчивого локального перегрева и шума.
Критичный признак
Локальные пиковые скачки усилия.
Сильная разница между прямым и обратным ходом.
Стабильный рост температуры в одной зоне при повторяемом режиме.
Симптом → измерение → ориентир → первый шаг
| Симптом | Вероятная причина | Что измеряем | Критерий решения | Первый корректирующий шаг |
|---|---|---|---|---|
| Рывок в одном участке | Локальная геометрическая ошибка или загрязнение | Профиль усилия и профиль зазора | Локальный пик усилия > 20% от локального среднего в двух соседних проходах | Локальная очистка и проверка посадки по этому участку. |
| Разница прямого и обратного хода | Асимметрия затяжки/посадки | Кривые в обе стороны | Сдвиг > 15% от среднего усилия без изменений нагрузки | Одна точечная корректировка затяжки с последующим повтором измерения. |
| Перегрев участка после цикла | Тепловой дрейф или локальный закусывающий контакт | Температура корпуса каретки и рельса | Сопоставимый локальный рост > 4 °C относительно соседней зоны | Пауза на стабилизацию, затем проверка чистоты и контактного зазора. |
| Нестабильная повторяемость | Виброакустический эффект или деформация опоры | σ по 4–5 циклам | σ > 1,2 × σ базового цикла после базовой коррекции | Переход к углубленному маршруту. |
| Шум только в рабочей скорости | Динамический резонанс | Широкополосная кривая шума и частоты | Повторяющиеся пики на рабочих скоростях | Серия продвинутой диагностики по динамике. |
Подготовка и пороги геометрии для верификации
Перед измерениями фиксируют условия. Иначе любая карта уходит в шум. Ниже даны ориентиры как базовый шаблон, а окончательные пределы берутся из техзадания на узел и допусков сборки.
| Параметр | Ориентир для диагностики | Проявление проблемы | Что меняет проверку |
|---|---|---|---|
| Параллельность направляющей пары | Ориентир: 0,02 мм/1000 мм для базового класса точности | Неравномерная нагрузка по длине, рывки | Усиленный геометрический контроль по длине |
| Перпендикулярность монтажной поверхности | Ориентир: 0,05 мм/100 мм | Перекос каретки на краю хода | Проверка опор и подкладок установки |
| Плоскостность базы | Ориентир: 0,02 мм/1000 мм | Системный дрейф усилия в обоих направлениях | Коррекция базовой геометрии |

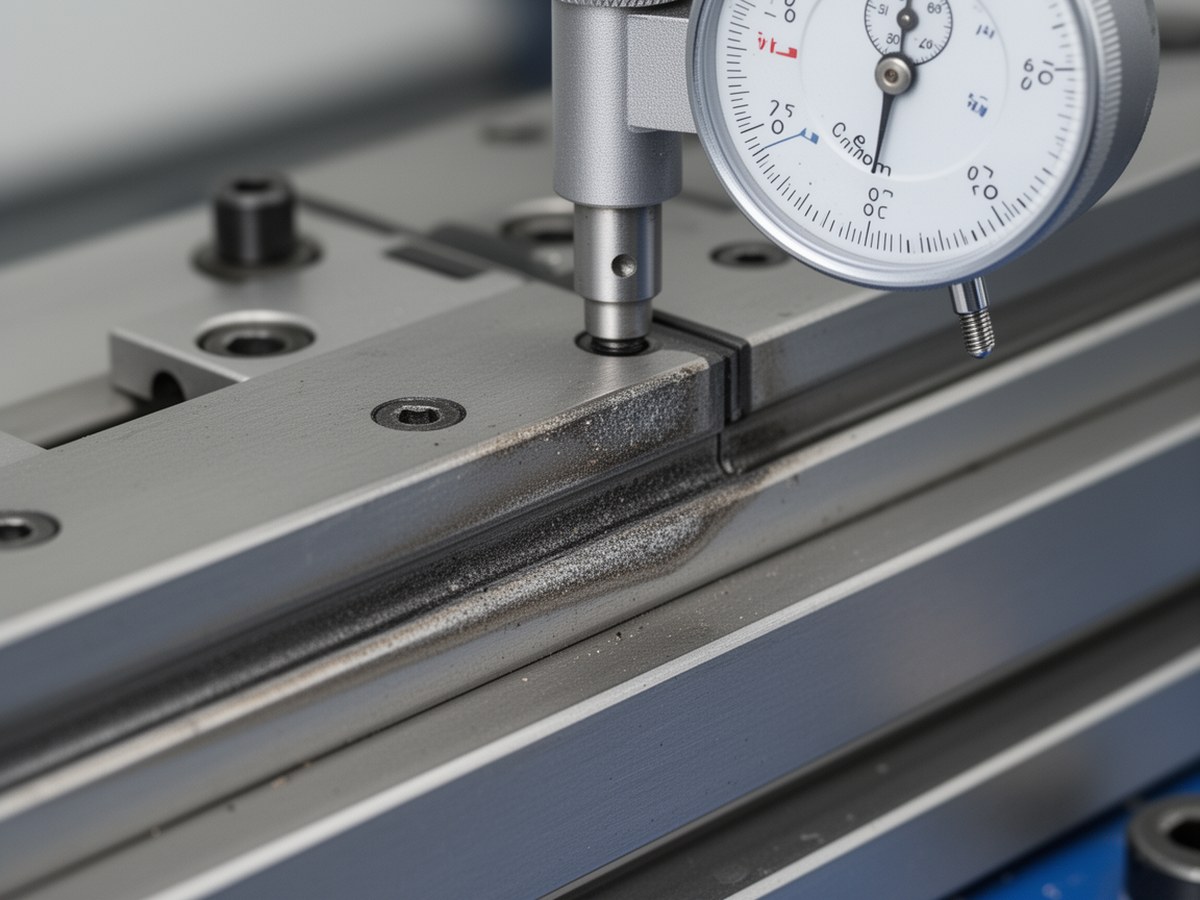

| Профиль зазора | Стабильность зазора по длине без локальных выбросов | Локальная асимметрия хода | Контроль посадки и контакта тел качения |
Если хотя бы один порог резко превышен в рабочей зоне, не переходите сразу к настройке смазки. Сначала закрывайте геометрию и посадку.
Инструменты: минимальный и расширенный набор
Минимальный набор
Электронный уровень, индикатор, калиброванные щупы, динамометрический ключ, термометры контактного типа.
Подходит для первичной диагностики и базовой валидации.
Расширенный набор
Лазерный датчик/нивелир, система сбора показаний проходов, термопара по зоне, диагностические датчики виброакустики.
Нужен при повторяющихся симптомах или на длинных и скоростных осях.
| Режим проверки | Точность измерения | Рекомендуемый итоговый порог |
|---|---|---|
| Базовый | Оперативная | Выявить локальный дефект и подтвердить корректирующий эффект. |
| Расширенный | Повышенная | Оценить повторяемость, тепловой и динамический профиль до закрытия цикла. |
Базовый маршрут диагностики каретки на рельсе
На каждом шаге нужна своя точка сравнения. Результат признается достоверным, если критерий проходит два последовательных цикла.
- Подготовка: закрепление рамы, очистка, пауза на термостабилизацию 30–60 минут.
- Снятие базового профиля: не менее пяти точек на один участок длины, затем расширение до 9–11 при длинном ходе.
- Сравнение прямого и обратного движения по одной траектории.
- Контроль по порогу: пиковые значения усилия и вариация σ должны уменьшаться по сравнению с исходным циклом.
- Коррекция только одного фактора: зазора, затяжки или посадки.
- Повторный цикл и оценка: сравнение с исходной картой по двум критериям, профиль усилия и повторяемость.
- Прогрев 8–24 часа с повторной проверкой по тем же точкам.
Не меняйте одновременно геометрию, зазор и режим затяжки. Это размывает причинно-следственную связь и не закрывает цикл.
Когда включаем углубленную диагностику
Углубленный маршрут нужен не по умолчанию, а по триггерам. Это ускоряет работу и снижает риск лишних разборок.
Триггеры базового пути
Карта стабилизируется за 1–2 цикла.
Пороговые разрывы не выходят за 20% по усилию и 15% по асимметрии.
Нет выраженного теплового дрейфа.
Триггеры продвинутого пути
Две корректировки не стабилизируют профиль.
Асимметрия по направлениям и σ сохраняются.
Работа в режиме больших скоростей или на оси более 3 м.
| Сценарий | Дополнительная проверка | Критерий продолжения |
|---|---|---|
| Длинный ход | Усиленный геометрический контроль по всей длине | Локальные пики продолжаются в одной и той же зоне после базовой коррекции. |
| Высокая скорость/ускорение | Виброакустика и оценка собственной частоты | Пики по шуму и моменту совпадают с рабочими скоростями. |
| Выраженный тепловой эффект | Мониторинг ΔT в зонах каретки и рельса | Локальный рост ΔT более 4 °C после прогрева и на пиках усилия. |
| Долгосроковая нестабильность | НК-контроль поверхности и контактных зон | Повторяемый дефект по одному и тому же участку после смен. |
Расчетные ориентиры и область применимости
Формулы используются как вспомогательные ориентиры после закрепления фактических измерений.
Тепловое изменение размеров:
ΔL = α × L × ΔTΔL — мм, α — 1/°C, L — мм, ΔT — °C. Для стали характерно α≈11,7×10-6 1/°C. Формула применима для оценки локального теплового дрейфа каретки и рельса.
Динамическая жёсткость:
Kd = ΔF / δΔF — Н, δ — мм. Значение удобно использовать для сравнительного анализа между проходами на одном узле.
Оценка собственной частоты:
f = (1 / 2π) × √(k / m)f, Гц, k, Н/м, m, кг. Формула полезна при диагностике повторяющегося шума и резонансной чувствительности.
Повторяемость по циклам:
σ = √(Σ(xi−x̄)² / (n−1))Снижение σ после коррекции, основной ориентир эффективности верификации.
Оценочный ресурс:
L = (C / P)3 × 50000Значение ориентировочно и применимо для предварительного сравнения вариантов при известных C и P в Н.
Коррекция ресурса по условиям эксплуатации:
Lm = a1 × a2 × a3 × LКоэффициенты выбираются по фактическим условиям износостойкости, смазки, чистоты и режима нагрузки. Не используйте формулу как жёсткую норму.
Любое расчётное значение проверяется только по измерительной карте на месте установки и по фактическому циклу эксплуатации.
План верификации после пуска и корректирующий цикл
Без периодической валидации любая корректировка может выглядеть успешной только на одном запуске.
| Этап | Что проверяем | Критерий | Действие при отклонении |
|---|---|---|---|
| До закрепления | Базовый профиль усилия и зазора | Локальный пик ≤20% от среднего локальной зоны и асимметрия прямого/обратного ≤15% | Повторный базовый цикл и точечная корректировка. |
| 8–24 часа | Прямой/обратный ход после прогрева | Значимые изменения ΔF и ΔT не растут по зоне и по циклам | Проверить температурный вклад и чистоту зоны контакта. |
| После 2–3 смен | Повторяемость по σ | σ стабилизируется, значения σn и σn−1 отличаются менее чем на 10% | Если отклонение сохраняется, выбирают продвинутый маршрут. |
| Через 30 дней | Поздний дрейф геометрии и силы | Не растет разброс по контрольным участкам, отклонения в пределах допускового окна узла | Вносить в план технического цикла и корректировать эксплуатационный режим. |
Если после двух последовательных корректировок критические показатели не снижаются по всем циклам, возвращайтесь к базовой геометрии посадки и проверке опоры до любого повторного углубленного захода.
Итог: диагностика заедания каретки на рельсе линейной направляющей должна завершаться не по формальному совпадению, а по порогам измерений и по повторяемости верификационного цикла.
