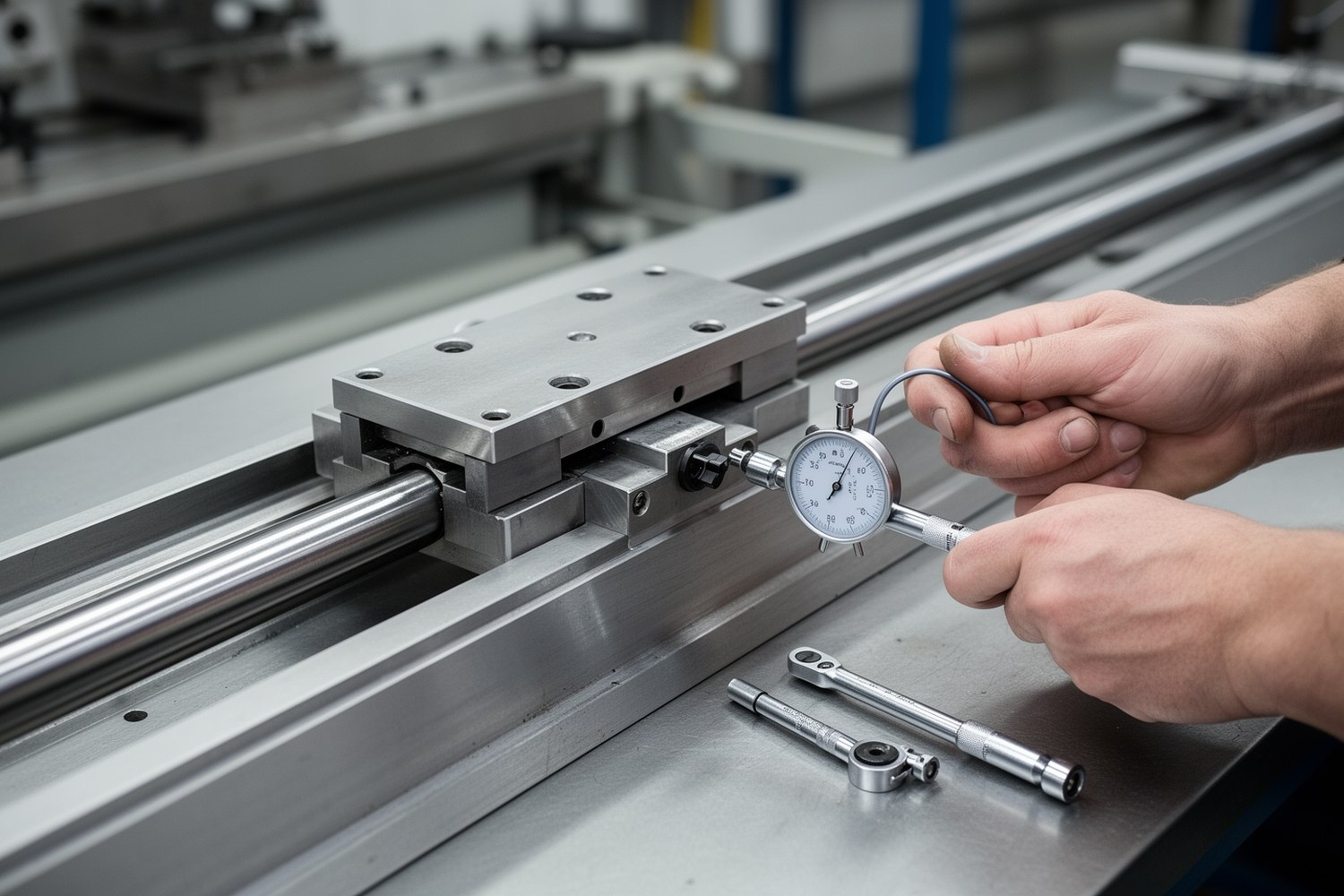

Заклинивание линейной каретки обычно начинается с легких симптомов, которые не выглядят критичными на первый взгляд. Усилие перемещения слегка растет, на участке появляется рывок, меняется звук движения. Если не остановиться на этом этапе, точность позиции ухудшается быстрее, чем заметит оператор.
Короткий итог: Заклинивание это управляемый технический риск. Работу ведут по цепочке: симптом, измерение, порог, действие.
- Проверки проводятся по режиму станка, а не по календарю.
- Переход в аварийный режим выполняется только при достижении порогов.
- Главная цель состоит в том, чтобы вернуть плавность перемещения и стабилизировать точность.
Почему это важно для точности и ритма производства
Линейная каретка формирует траекторию большинства осей станка или робота. Любое заедание ломает повторяемость хода, даже если форма детали визуально не изменена на текущем этапе.
На уровне производства это превращается в рост брака, перебоев между станками и пересоздание программы. Снижение производительности обычно появляется раньше, чем полный отказ, поэтому ранняя диагностика важнее экстренного ремонта.
Основные механизмы заклинивания
Причины удобно делить на пять классов: загрязнение, геометрия, перегрузка, смазочно-температурный режим и динамика нагрузки. Такая декомпозиция упрощает выбор диагностики без лишних разборок.
| Механизм | Проявление | Ключевой индикатор | Первая корректировка |
|---|---|---|---|
| Загрязнение направляющих | локальные рывки и «шероховатый» ход | частицы и стружка в зоне контакта тел качения | локальная очистка, проверка уплотнений, контроль среды |
| Нарушение геометрии монтажа | разный ход в прямом и обратном направлении | превышение допуска по параллельности и плоскости | восстановление базовой геометрии и момент затяжки |
| Перегрузка | рост вибрации, более тяжелый старт оси | устойчивые перегрузки выше расчётных и пиковые удары | коррекция режима резания и массы детали |
| Ошибка преднатяга | моторный ток растёт, перемещение стало «вязким» | переход в более жесткий класс или потеря ресурса | проверка выбранного класса преднатяга |
| Климат и температура | смещение базовой траектории после разгона | ΔT по длине узла и дрейф направления | тепловой контроль и корректировка режима смазки |
Важно отделять заедание, неравномерный износ и коррозионное торможение. В первом случае доминирует механическое взаимодействие тел и дорожек, во втором типично постепенно усиливается асимметричное ухудшение контакта, в третьем растет шероховатость из-за пленочных и химических факторов.
Монтаж и геометрия: базовый фактор ресурса
Даже новая направляющая может начать заедать при неправильной базовой сборке. Геометрия рельсов и качество установки задают «стартовый запас» по смещениям и тепловому дрейфу.
| Параметр | Ориентир по допуску | Критический уровень | Метод контроля |
|---|---|---|---|
| Параллельность рельсов | не более 0,02 мм на 1000 мм | более 0,05 мм на 1000 мм | индикатор, профильная рейка, лазерный контроль |
| Плоскостность базы | не более 0,01 мм на 100 мм | более 0,03 мм на 100 мм | поверхностный шаблон и измерительный микрометр |
| Момент затяжки крепежа | ±5% от номинала | выше 10% отклонения | калиброванный динамометрический ключ |
Для грубой оценки контактной нагрузки используют:
σH = ZE·√(FN·(1/ρ1 + 1/ρ2))ZE: коэффициент материала, FN: нормальная нагрузка, ρ1, ρ2: радиусы кривизны контакта.
Если параметры попадают в критическую зону, решение не должно быть в немедленной замене направляющих. Сначала устраняют геометрию, затем проверяют контактные параметры и только после этого решают, нужно ли вмешиваться в узел каретки.
Нагрузка и преднатяг: баланс жёсткости и тяговых потерь
Преднатяг повышает жёсткость пары направляющая-каретка, но при этом растет момент сопротивления качению. Перекос между этими двумя эффектами быстро дает ложное ощущение «заклинивания при всех режимах».
| Класс преднатяга | Относительное изменение жёсткости | Рост момента качения | Типовая задача |
|---|---|---|---|
| C0 (лёгкий) | 0–5% | 2–3% | Высокая скорость перемещений |
| C1 (средний) | 5–10% | 4–6% | Универсальные станочные операции |
| C2 (тяжёлый) | 10–15% | 7–10% | Прецизионная и силовая обработка |
Динамическая грузоподъёмность с учетом условий:
Cd = C · fh · ft · fwC: базовая статическая грузоподъёмность, fh: поправка по твердости/материалу, ft: температурный фактор, fw: фактор реального режима нагрузки.
Тепловые и вибрационные влияния
Температурный градиент на длине рельсы меняет геометрию движения даже при идеальной механике. Поэтому для точных установок контроль температуры обязателен не реже, чем контроль усилия перемещения.
Быстро оценить тепловой вклад можно формулой:
ΔL = α · L · ΔTα: коэффициент теплового расширения, L: длина участка, ΔT: разность температур.

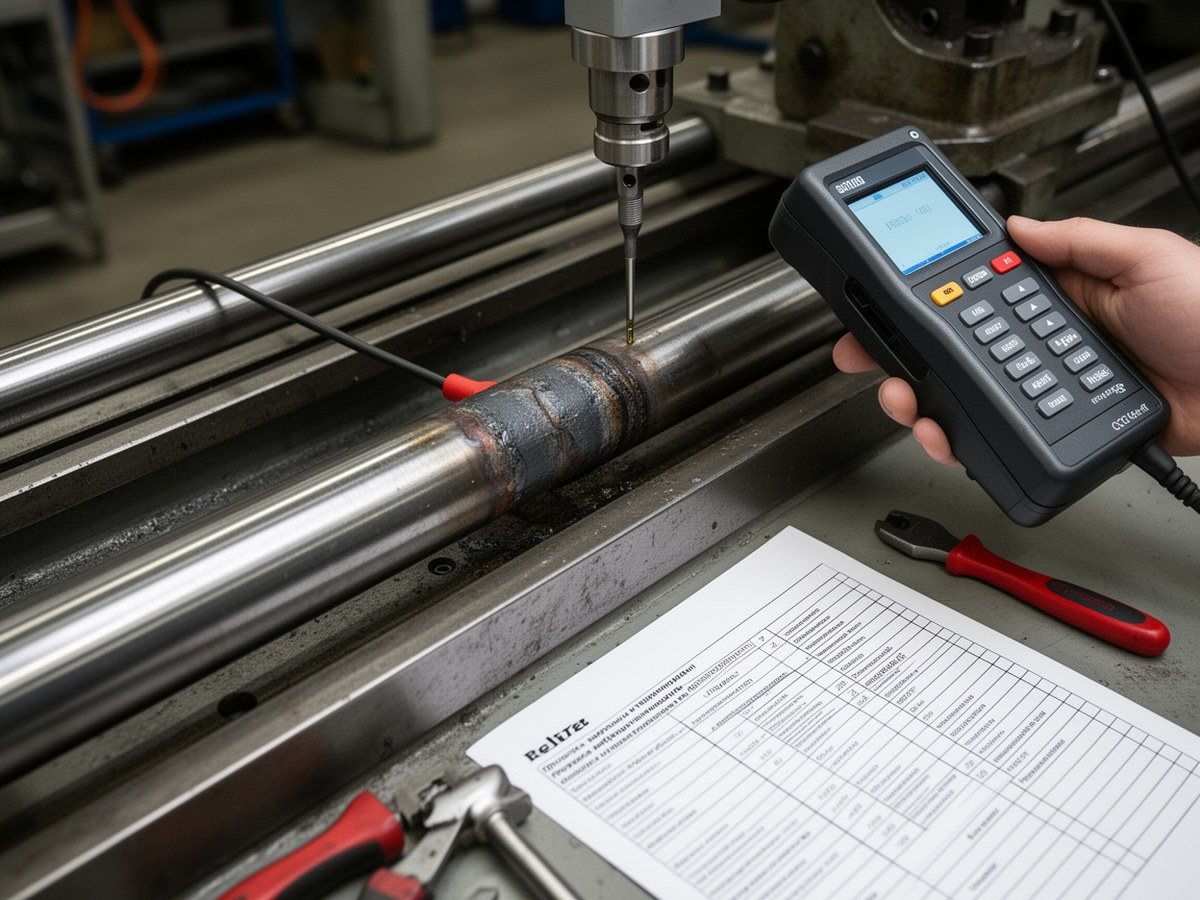

Вибрационный контроль также полезен на ранней стадии: расширение спектра и рост амплитуды в диапазоне 1–5 кГц указывают на начало дефектов поверхностей качения. Порог +6 дБ относительно базы обычно требует углубленной проверки узла.
Схема диагностики: признаки, пороги, решение
Практический порядок работы для инженера:
- Фиксация признаков: шум, рывки, тепловой и токовый профиль.
- Полевые измерения: усилие перемещения, вибрация, температура, геометрия.
- Сравнение с базовым контуром по тем же условиям нагрузки и температуры.
- Классификация причины и выбор действия: очистка, юстировка, изменение режима, разборка.
| Симптом | Вероятная причина | Что измерить | Что делать |
|---|---|---|---|
| Увеличение усилия на 30% | начало заедания контакта | калибровка усилия по участкам | локальная очистка и контроль уплотнений |
| Виброуровень +6 дБ | дефект тел качения или дорожек | анализ спектра 1–5 кГц | погружение в узел, приоритетное обслуживание |
| Ускорение >2 g и рывки | динамические пики нагрузки | журнал циклов, масса нагрузки, ускорения | перепланировка траектории и режимов |
| Повышенный ток привода | перекос и перегрузка оси | мощность и ток по шагам цикла | сверка геометрии, проверка преднатяга |
Профилактика и план обслуживания
Регламент лучше строить под конкретную ось, а не под общий шаблон цеха. Для осей с интенсивным тепловым и динамическим режимом нужен более частый контроль; для лёгких серий достаточно упрощенного цикла с повтором по сигналам.
Интенсивный цикл
Недельный контроль усилия и температуры, ежемесячная валидация геометрии, контроль вибро- и токового профиля раз в квартал.
Точный режим
Ежесменный визуальный и звуковой контроль, ежемесячная проверка преднатяга, пересчет динамической грузоподъёмности ежеквартально.
Минимальный практический минимум: чистота, геометрия, измерение усилия, диагностика вибраций.
- Удаление абразива в зоне каретки обязательная операция в любой диагностике.
- Автоматический контроль расхода смазки нужен там, где нагрузка неравномерная.
- Журналы измерений хранятся минимум до завершения двух смен.
Особые условия эксплуатации и подбор смазки
В средах чистого производства важно минимизировать вынос загрязнений в зону контакта. Для ISO 4–5 выбирают низкоиспарительные смазочные материалы и увеличивают частоту проверок уплотнений.
При вакууме, криогенной температуре и радиационной нагрузке важен совместимый материал тел качения и покрытия дорожек. Здесь приоритет не в более агрессивной смазке, а в устойчивости пленки и химической совместимости.
Экономика отказа и критерии решения о ремонте
Профилактический подход обычно дешевле, потому что упирается в короткие остановки и плановые окна. Экстренная остановка из-за заклинивания обычно дает простой 24–48 часов и переразмещение очереди заказов.
Базовая оценка потерь:
Потери = Стоимость простоя в час × Время простоя| Сценарий | Технический эффект | Риск для графика | Решение |
|---|---|---|---|
| Плановый контроль и корректировка параметров | низкий | ограниченный | поддержание базовой точности |
| Внеплановая остановка при превышении порога | средний | перенос смен и диспетчерских окон | ремонт в контролируемом окне |
| Полный отказ каретки | высокий | простой до 48 часов | экстренная замена/восстановление |
Контрольная памятка и границы применимости
Перед внедрением порогов проверьте паспорт конкретной направляющей, допустимые температуры, ограничения по преднатягу и рекомендованный интервал обслуживания. Нельзя переносить параметры между разными типами кареток без корректировки.
Окончательный чек лист: пороги, измерения, журнал, повторная проверка после корректировок.
- Проверка базового уровня после каждого крупного изменения режима.
- Снижение интервалов ТО только после подтверждения стабильных трендов.
- При сомнениях по расчету нагрузки используйте полный пересчет по фактической динамике станка.
В смежных разделах справочника полезно держать единый подход к трибологии, тепловым деформациям и базовой жёсткости станочных систем, чтобы решения по линейным направляющим не конфликтовали с общей кинематической моделью оборудования.
