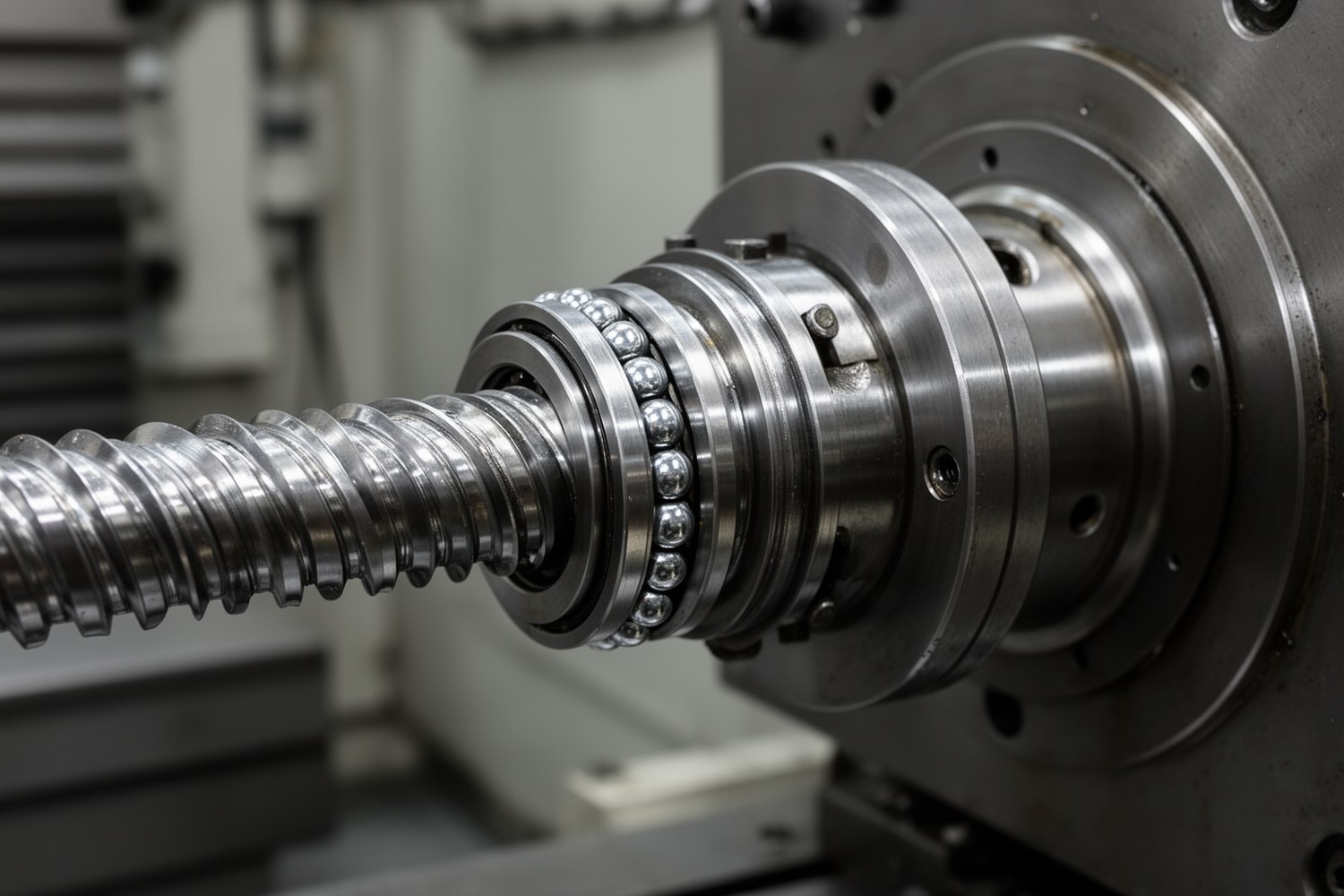

Заклинивание шарико-винтовой передачи (ШВП) обычно развивается по цепочке: рост трения, локальный нагрев, вибрация, подклинивание и затем полный отказ хода. Важно локализовать причину до необратимого повреждения дорожек качения и системы рециркуляции.
- Заклинивание — потеря нормального перемещения с резким ростом момента прокрутки/тока привода или остановкой.
- Подклинивание — эпизодическое заедание, часто в конкретной зоне хода.
- Рост трения без заклинивания — ранний симптом, который часто устраняется без крупного ремонта.
Что считать заклиниванием ШВП
Для практики важно разделять три состояния: устойчиво повышенный момент вращения, подклинивание на отдельных участках и фактическое заклинивание. Если ось проходит ход только при заметном увеличении усилия привода, это уже аварийный признак.
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Если подклинивает на краях хода ШВП: что делать
Сначала проверяют загрязнение крайних зон, состояние смазки в конце рабочего диапазона, биение винта и корректность концевых настроек.
Важно: продолжать работу через заедание нельзя. «Продавливание» оси ускоряет разрушение дорожек и повышает риск отказа привода и опор.
Аварийные действия при первых признаках
- Остановить ось штатным способом и снять нагрузку, если это допустимо по процессу.
- Отключить автоматические циклы, исключить повторный запуск до осмотра.
- Проверить наличие/подачу смазки, стружки и посторонних частиц в зоне гайки и уплотнений.
- Зафиксировать симптомы: участок хода, температура гайки, шум, вибрация, код аварии привода.
- Выполнить ручной прокат на малой скорости только после первичного осмотра и без нагрузки.
Что не делать
- Не повышать момент/ток привода для «проталкивания» заедания.
- Не менять преднатяг «на глаз» без измерений люфта и момента прокрутки/тока привода.
- Не разбирать рециркуляцию без чистой зоны и процедуры сборки.
Быстрый алгоритм полевого решения (7 шагов)
- Остановить и обезопасить: снять нагрузку, заблокировать автопуск.
- Локализовать симптом: постоянный или периодический; по всей длине хода или в конкретной зоне.
- Проверить базовые причины: смазка, загрязнение, уплотнения, видимые повреждения.
- Снять минимум измерений: люфт, биение, температура, вибрация, момент прокрутки/ток привода.
- Сравнить с базой: оценивать отклонения от исходного уровня исправного узла.
- Классифицировать риск: средний (допустима очистка), высокий (ремонт), критический (останов и замена).
- Подтвердить результат: контрольный прогон и повторные измерения.
Симптомы и вероятные причины
| Симптом | Вероятная причина | Риск |
|---|---|---|
| Резкий нагрев гайки, потемнение смазки | Недостаток/деградация смазки, избыточный преднатяг | Высокий |
| Подклинивает на одном и том же участке | Локальное повреждение дорожек, деформация винта, загрязнение | Высокий |
| Плавающий шум, металлические включения в смазке | Износ шариков/дорожек, разрушение рециркуляции | Критический |
| Рост вибрации после монтажа | Несоосность опор, перекос гайки, ошибка базирования | Высокий |
| Падение точности и нестабильный люфт | Износ пары винт-гайка, ошибка преднатяга | Средний–высокий |
Матрица диагностики: причина, признак, проверка, действие
| Причина | Наблюдаемый признак | Метод проверки | Действие | Приоритет |
|---|---|---|---|---|
| Загрязнение | Рывки, шорох, локальное заедание | Осмотр уплотнений, анализ смазки на частицы | Очистка, промывка, замена смазки, проверка защиты | Немедленно |
| Сбой смазки | Нагрев, рост момента прокрутки/тока привода | Контроль канала подачи, объема и типа смазки | Восстановить смазку по паспорту, проверить интервалы подачи | Немедленно |
| Несоосность/перекос | Вибрация, неравномерный момент по ходу | Индикаторный контроль соосности и биения, проверка опор | Перемонтаж с выверкой базы и опор | Высокий |
| Перегрузка | Повторяемые аварии под нагрузкой | Сопоставление фактических усилий с паспортом ШВП | Снизить режим, изменить цикл, пересчитать узел | Высокий |
| Износ дорожек и шариков | Металлическая пыль/стружка, люфт, шум | Разборка и дефектация дорожек/шариков/рециркуляции | Локальный ремонт при допустимом износе или замена | Критический |
| Ошибочный преднатяг | Либо люфт, либо перегрев и тугой ход | Контроль осевого люфта и момента прокрутки/тока привода | Регулировка преднатяга ШВП в пределах документации | Высокий |
| Деформация винта | Подклинивание на краях хода, биение | Измерение радиального биения по длине | Проверка возможности восстановления, чаще замена | Критический |
Кейс: подклинивание только на краях хода
| Что наблюдается | Проверить в первую очередь | Типовое решение |
|---|---|---|
| Заедание только в крайних 5–15% хода | Локальное загрязнение, состояние уплотнений, подачу смазки в крайних положениях | Очистка крайних зон, восстановление смазки, контроль повторяемости |
| Повторяемый «тяжелый» участок на одном конце | Биение винта и соосность опор на длине | Выверка опор/базы, при деформации винта — замена |
| После ремонта эффект остался | Состояние рециркуляции и дорожек в зоне дефекта | Дефектация, оценка ремонтопригодности, при риске — замена |
Пошаговая диагностика с измерениями
Минимальный набор измерений: осевой люфт (мм), радиальное биение винта (мм), температура гайки (°C), вибрация (мм/с RMS или g), момент прокрутки/ток привода. Точные пределы зависят от класса точности, типоразмера, длины винта, схемы опор и требований производителя.
| Параметр | Что показывает | Когда контролировать | Ориентир тревожного тренда |
|---|---|---|---|
| Осевой люфт, мм | Износ и корректность преднатяга | При пуске и периодически | Рост >20–30% от базового значения в сопоставимом цикле |
| Радиальное биение, мм | Геометрия винта и качество монтажа | После монтажа, после аварии, планово | Появление локального пика в одной зоне хода |
| Температура гайки, °C | Трение, смазка, перегрузка | Тренд в рабочих циклах | Резкий рост относительно базы, например +15…20 °C в том же цикле |
| Вибрация, мм/с RMS | Несоосность, дефекты дорожек, рециркуляция | Периодически и при шуме | Скачок >25% от базового уровня или устойчивый дрейф вверх |
| Момент прокрутки/ток привода | Рост сопротивления ходу | Непрерывно или по журналу ПЛК/ЧПУ | Сдвиг среднего уровня >15–20% или повторяемые пики в одной зоне хода |
Пример интерпретации: если в одинаковом цикле температура гайки выросла примерно на 20 °C от базы, а момент прокрутки/ток привода одновременно сместился вверх, узел переводят в останов для дефектации.
Типовые ошибки диагностики
- Оценка состояния только по шуму без измерений люфта, температуры и момента прокрутки/тока привода.
- Сравнение с «усредненным допуском», а не с паспортом конкретной ШВП.
- Регулировка преднатяга до проверки соосности и состояния смазки.
Контроль измеряемых параметров

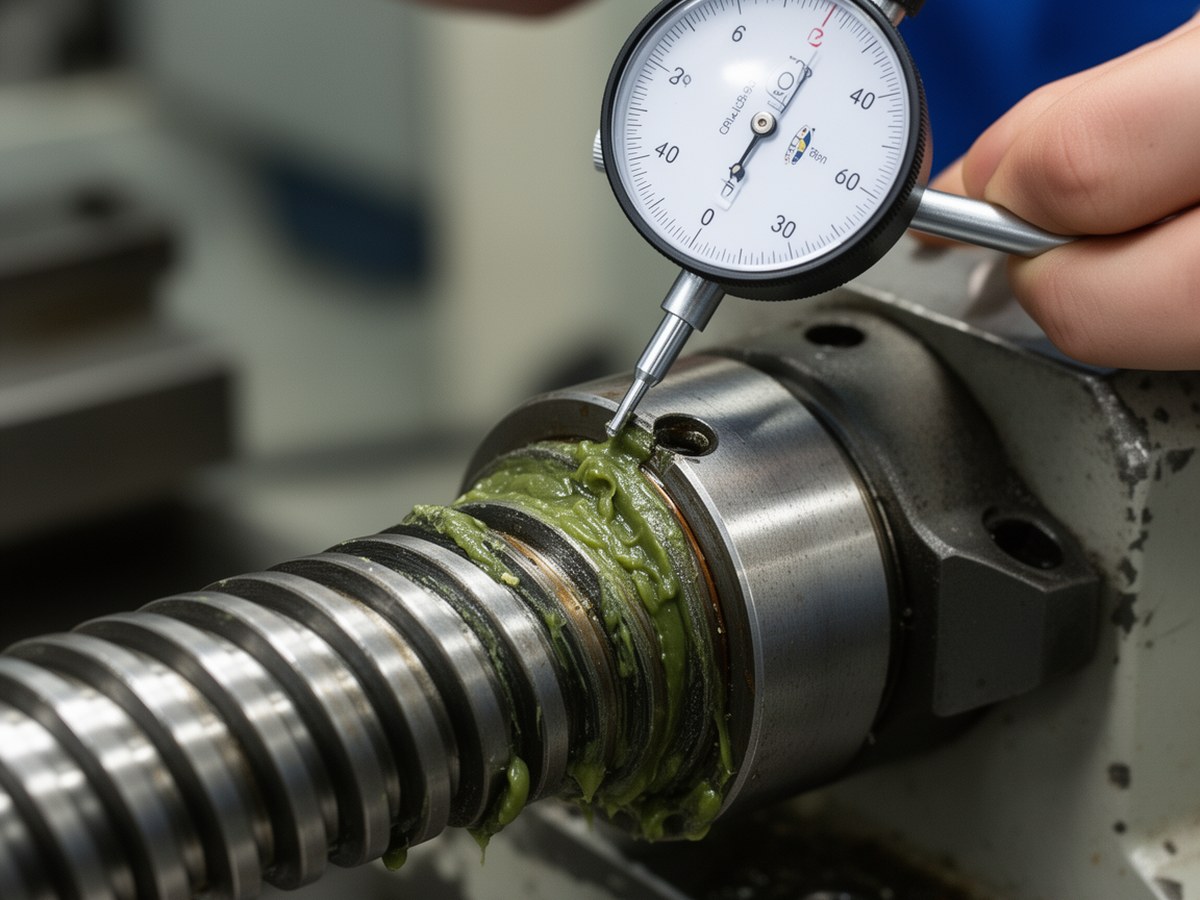

Фото уместно рядом с блоком о люфте, биении, температуре и вибрации.
Ошибки монтажа и настройки преднатяга
Наиболее частые причины повторного подклинивания после вмешательства связаны с геометрией установки и настройкой преднатяга.
- Несоосность опор: переменный момент по длине, вибрация, ускоренный износ.
- Перекос гайки: локальный нагрев и заедание под нагрузкой.
- Неверный преднатяг: недостаточный дает люфт, избыточный вызывает перегрев и рост трения.
- Ошибки сборки рециркуляции: периодические заедания и быстрое разрушение гайки.
Устранение: очистка, ремонт или замена
| Вариант | Когда применим | Плюсы | Ограничения |
|---|---|---|---|
| Очистка и восстановление смазки | Нет выраженного повреждения дорожек, симптомы ранние | Быстро, минимальный простой | Не решает геометрические дефекты и износ |
| Локальный ремонт | Повреждения ограничены, геометрия винта в допуске | Сохраняет узел при контролируемых затратах | Требует квалифицированной дефектации и повторного контроля |
| Полная замена ШВП | Трещины, выраженная выработка дорожек, нестабильная рециркуляция | Минимальный риск повторного отказа | Выше стоимость и требования к точному монтажу |
Ремонтопригодность ШВП: стоп-критерии замены (чек-лист)
- Есть трещины винта, гайки или элементов рециркуляции.
- Разрушены или деформированы каналы рециркуляции, сохраняется риск повторного закусывания шариков.
- После корректной сборки, смазки и выверки параметры не выходят на стабильный повторяемый уровень.
- Сохраняются локальные пики момента прокрутки/тока привода в одной зоне хода.
- Повреждения дорожек не позволяют обеспечить требуемую точность и ресурс.
Чек-лист приемки после монтажа или ремонта
- Проверена соосность опор и посадочных поверхностей.
- Подтверждена корректная сборка гайки и рециркуляции.
- Настроен и задокументирован преднатяг по методике производителя.
- Выполнен контрольный прогон на малой и рабочей скорости.
- Повторно сняты люфт, температура, вибрация, момент прокрутки/ток привода.
Профилактика и регламент ТО
| Условия эксплуатации | Что делать | Периодичность | Ожидаемый эффект |
|---|---|---|---|
| Чистая среда, легкий цикл | Контроль смазки, температуры, люфта | По наработке и еженедельно визуально | Снижение риска внезапного подклинивания |
| Чистая среда, тяжелый цикл | Добавить контроль вибрации и момента прокрутки/тока привода | Чаще базового графика, по трендам | Раннее выявление перегрузки и ошибок преднатяга |
| Загрязненная среда, легкий цикл | Усилить защиту, чаще обновлять смазку | Сокращенный интервал ТО | Снижение абразивного износа дорожек |
| Загрязненная среда, тяжелый цикл | Комплексный мониторинг и регулярная дефектация | Максимально короткий безопасный интервал | Контроль риска критического отказа |
Расчетные оценки (по необходимости)
Оценка критической осевой нагрузки винта по Эйлеру:
Fкр = π² · E · I / (K · L)²
где K·L — эффективная длина, K — коэффициент закрепления концов, L — геометрическая длина между опорами, E — модуль упругости, I — момент инерции сечения.
Границы применимости: длинный и относительно гибкий винт, осевое сжатие, линейно-упругая область, малые начальные несовершенства. Для реальной ШВП это оценка; окончательные пределы принимают по документации производителя и расчету узла.
Упрощенная оценка интервала до обслуживания по фактическому режиму:
TТО = Tбаз · Kнаг · Kсреды · Kтемп
где Tбаз — базовый интервал из документации, коэффициенты K обычно ≤1 в тяжелых условиях.
Ограничения и обязательные уточнения
Универсальных допусков для всех ШВП нет. Осевой люфт, допустимое биение, момент прокрутки/ток привода, температурные пределы и преднатяг принимают по документации конкретного производителя, классу точности и типоразмеру. Разборку и восстановление рециркуляции выполняют квалифицированные специалисты с обязательным контрольным прогоном и повторными измерениями.
