Замена линейных подшипников пошагово выполняется как полный цикл: диагностика, входной контроль, демонтаж, монтаж линейного подшипника без перекоса, смазка и приемка по измерениям.
Коротко главное
- До разборки подтвердите причину отказа: проверьте люфт, шум, вибрацию, нагрев, а также состояние вала и посадочных мест.
- При демонтаже и установке прикладывайте усилие через монтажную оправку к опорной поверхности, указанной производителем, без нагрузки через тела качения.
- После замены обязательно проверьте люфт, вибрацию, температуру, плавность хода и зафиксируйте результаты в журнале ТО.
Область применения и ограничения
Материал применим к открытым, закрытым и фланцевым линейным подшипникам в узлах с направляющим валом. Все диапазоны ниже примерные: приоритет у документации OEM по допускам, моментам затяжки, преднатягу и смазке.
Купить по теме
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Диагностика перед заменой
| Симптом | Вероятная причина | Действие | Срочность |
|---|---|---|---|
| Рост люфта при реверсе | Износ дорожек/посадки | Измерить люфт, проверить вал и отверстие | Высокая |
| Циклический скрежет, хруст | Загрязнение, повреждение дорожек | Остановить, разобрать, оценить уплотнения и смазку | Немедленная |
| Локальный перегрев | Недосмазка, перекос | Проверить соосность и режим смазки | Высокая |
| Рывки хода | Задиры, овальность вала | Промерить вал по длине | Средняя/высокая |
Матрица эскалации (если пороги OEM не заданы)
| Параметр | Наблюдать (run) | Плановая замена | Остановить (stop) |
|---|---|---|---|
| Люфт линейного подшипника | Рост до +0,01 мм от базы | Рост +0,01…+0,03 мм | Рост > +0,05 мм или резкий скачок |
| Вибрация, мм/с | В пределах базового фона | Рост до 25% от базы | Рост > 50% от базы |
| Температура корпуса, °C | Стабилизация после прогрева | Рост на 15…25 °C к базе | Рост > 25 °C к базе или непрерывный рост |
| Шум | Без изменений | Слабый повторяемый шум | Скрежет/хруст/удары |
Входной контроль узла (минимальная методика)
- Диаметр вала: микрометр, не менее 3 сечений по длине и 2 взаимно перпендикулярных измерения в каждом сечении.
- Прямолинейность вала: вал на призмах или в узле, индикатор по образующей, проход по всей рабочей длине.
- Соосность опор/посадок: индикатор на базовой каретке, измерение в крайних положениях хода.
- Посадка в корпусе: нутромер по 2–3 поясам глубины, контроль овальности и конусности.
- Уплотнения и чистота: визуальный контроль надрывов, удаление старой смазки и абразива.
- Фиксация исходных данных: люфт, вибрация, температура до разборки в журнал ТО.
Подготовка к работам
- Остановить оборудование, выполнить блокировку источников энергии.
- Подготовить чистую зону, фотофиксацию и маркировку деталей.
- Проверить соответствие нового подшипника: тип, размеры, исполнение.
- Подготовить инструмент: съемник/пресс, оправки, индикатор, микрометр, динамометрический ключ.
Частые ошибки за 1 минуту (pre-check)
- Ударная посадка вместо контролируемой запрессовки.
- Передача усилия через тела качения.
- Монтаж при загрязненной посадке.
- Смешивание смазок без проверки совместимости.
Демонтаж старого подшипника
- Снять защиту и освободить доступ к узлу.
- Ослаблять крепеж равномерно, чтобы не создать перекос.
- Снимать подшипник съемником или прессом с осевой подачей усилия.
- Не применять боковые удары по корпусу и валу.
- После снятия очистить посадку и зафиксировать следы износа.
Монтаж нового подшипника
- Очистить и обезжирить посадочные поверхности, убрать заусенцы.
- Проверить ориентацию подшипника и каналов смазки.
- Подачу усилия выполнять через монтажную оправку по опорной поверхности, предусмотренной производителем.
- Не передавать усилие через тела качения, контролировать отсутствие перекоса по ходу запрессовки.
- Крепеж затягивать равномерно, моментом по OEM.

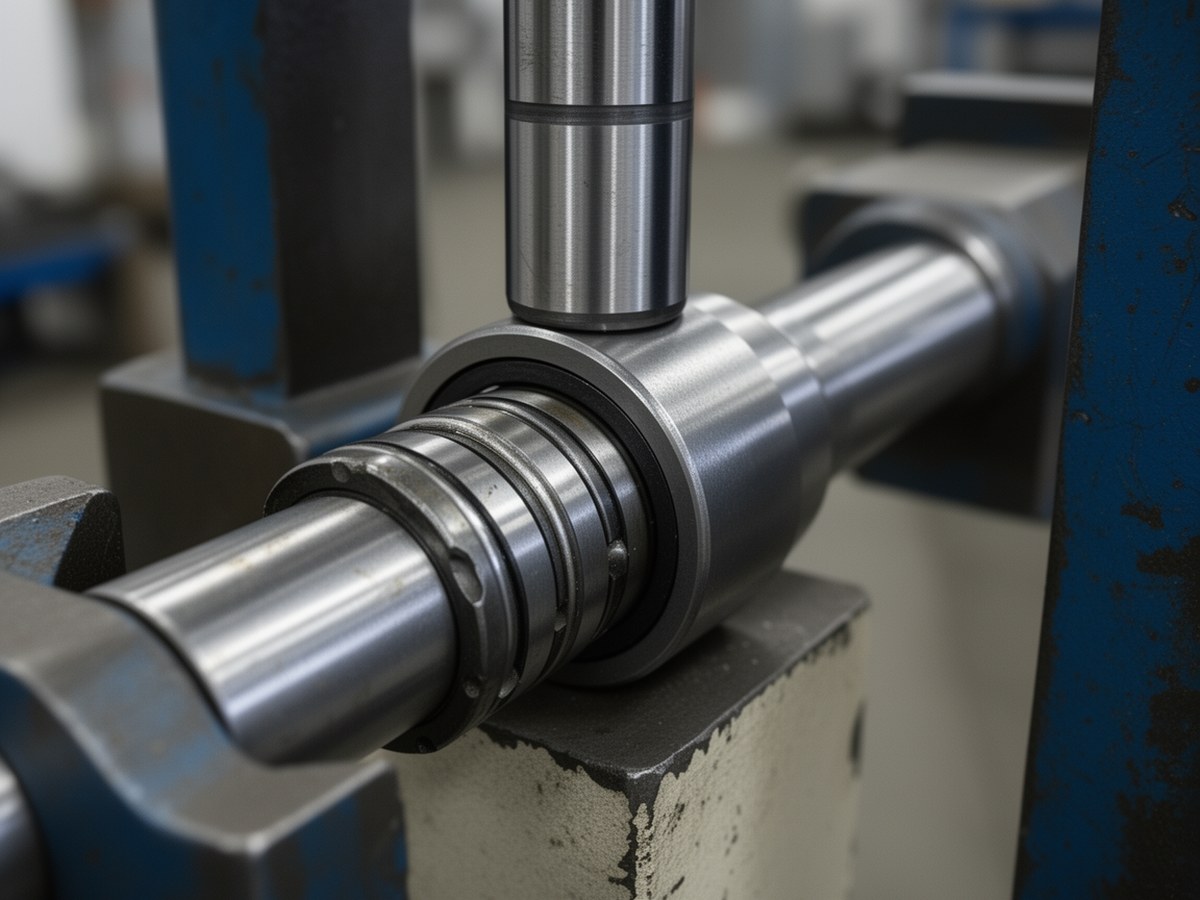

Правильная запрессовка без перекоса
Покажите подачу усилия через монтажную оправку и контроль соосности.
Смазка и ввод в эксплуатацию
Смазка линейных подшипников: совместимость и выбор.
- NLGI 1–2: обычно NLGI 2 для умеренных скоростей и нагрузок, NLGI 1 при более высоких скоростях/низких температурах.
- База: минеральная или синтетическая по температуре и режиму.
- Совместимость: перед сменой типа смазки выполнять полную очистку узла.
- Признаки ошибок: недосмазка (свист, нагрев), пересмазка (рост сопротивления, выдавливание через уплотнения).
v = s / t, где v — линейная скорость (м/с), s — путь (м), t — время (с).
Контроль после установки (приемка)
- Холостой прогон на сниженной скорости 10–20 минут.
- Измерить люфт, вибрацию, температуру, оценить плавность хода по всей длине.
- Сделать повторную протяжку крепежа после первичного цикла.
| Критерий брака после монтажа | Решение |
|---|---|
| Люфт выше OEM или не снижается относительно предремонтного уровня | Отказ приемки, повторный демонтаж и проверка посадок/вала |
| Устойчивый скрежет, рывки, подклинивание | Отказ приемки, контроль перекоса и состояния дорожек |
| Непрерывный рост температуры после прогрева | Отказ приемки, проверка смазки и соосности |
| Рост вибрации по циклам | Отказ приемки, повторная диагностика узла |
Шаблон записи в журнал ТО
| Дата | Узел | Наработка, ч | До: люфт/вибр./T | После: люфт/вибр./T | Смазка | Дефекты и действия | След. контроль | Подпись |
|---|---|---|---|---|---|---|---|---|
| ____ | ____ | ____ | ____ | ____ | ____ | ____ | ____ | ____ |
