Защита линейных направляющих в агрессивной среде работает как многослойная система. Если оставить только один барьер, например покрытие, ресурс в загрязненной зоне обычно падает быстрее, чем ожидается.
Коротко главное
- Сначала фиксируют среду и режим: pH, концентрацию, температуру, время контакта, класс загрязнения, скорость оси и нагрузку.
- Для L3 и L4 порог решения чаще смещается к внешнему кожуху, а при липком шламе, эмульсии и частых брызгах добавляют промывку.
- Коррозия линейных направляющих, абразивный износ и вымывание смазки СОЖ обычно действуют вместе, поэтому защита тоже должна быть комбинированной.
Что считать агрессивной средой
| Фактор | Пример | Типовой отказ | Первый слой защиты |
|---|---|---|---|
| Химия | Кислоты, щелочи, хлориды, CIP/SIP | Питтинг, коррозия дорожки качения | Материал + покрытие |
| Абразив | Стружка, окалина, шлам | Задиры, рост люфта, закусывания | Скребки + кожух |
| Влага и СОЖ | Конденсат, брызги, эмульсии | Вымывание смазки СОЖ, точечная коррозия | Уплотнения + смазка |
| Температура | Термоциклы, локальный нагрев | Смещение преднатяга, старение эластомера | Термостойкие материалы |
Мини-чеклист входных данных
- Реагент, pH, концентрация (%), температура (от...до... °C), длительность контакта.
- Режим контакта: погружение, брызги, пары, периодическая мойка.
- Класс загрязнения L1-L4, размер и твердость частиц, наличие горячей стружки.
- Скорость оси v (м/с), ускорение, длина хода, рабочий цикл.
- Нагрузка на каретку (Н), требуемая точность, целевой ресурс (ч).
Материал рельса и каретки
| Материал | Практический диапазон применения | Ограничения |
|---|---|---|
| 304 | Умеренная влажность, мягкая химия, pH примерно от 5 до 10, без высоких хлоридов | Риск питтинга в солевых средах и при росте температуры |
| 316 | Хлориды и мойка, pH примерно от 3 до 11 при умеренной температуре | Не решает проблему абразива без скребков и кожуха |
| Мартенситные коррозионностойкие марки | Когда нужна более твердая дорожка качения | Химстойкость обычно ниже аустенитных, проверка по паспорту обязательна |
| Керамические тела качения | Химически активная, но чистая среда | Хрупкость к удару и перекосу |
| PEEK/PTFE/POM элементы | Легкие узлы и специальные среды | Ограничение по контактному давлению, ползучесть при длительной нагрузке |
Покрытия и влияние на точность
| Покрытие | Типичный диапазон толщины | Сильная сторона | Что проверить |
|---|---|---|---|
| Химическое никелирование | от 5 до 30 мкм | Хороший коррозионный барьер | Равномерность слоя и пористость |
| PVD (CrN, TiN) | от 1 до 5 мкм | Износостойкость | Адгезия и совместимость с режимом качения |
| DLC | от 1 до 3 мкм | Низкое трение | Подготовка поверхности и стабильность слоя |
| Твердый хром | от 10 до 50 мкм | Высокая твердость | Влияние на геометрию дорожки и преднатяг |
Диапазоны указаны как ориентир для предварительного выбора. Финальное решение принимают по каталогу серии и испытаниям в вашей среде.
Loctite 8192, 400мл3 800 ₽ Без НДС
Сухая смазка WEICON PTFE, 400 мл2 414 ₽ Без НДС
Сухая смазка Rox PTFE Powder, 1 кг, синтетика2 400 ₽ Без НДС
Сухая смазка Rox 100, 1 кг, минеральная7 200 ₽ Без НДС
Матрица совместимости: среда, металл, покрытие, эластомер
| Среда | Металл основы | Покрытие | Уплотнения | Ограничение |
|---|---|---|---|---|
| Кислоты, разбавленные | Чаще 316 | Ni, DLC (после валидации) | FKM, PTFE | Критичны концентрация и температура |
| Щелочная мойка, CIP | Чаще 316 | Ni, пассивированные поверхности | EPDM, PTFE | NBR часто теряет ресурс в частых циклах |
| Хлориды, солевой туман | 316 или спецмарки | Ni с контролем пор | FKM, PTFE | Риск локального питтинга при застое влаги |
| СОЖ и эмульсии | 304/316 по концентрации и T | DLC/PVD для снижения износа | NBR, FKM | Высокий риск вымывания смазки СОЖ |
Химическую совместимость уплотнений (NBR/FKM/EPDM/PTFE) всегда проверяют по карте конкретного реагента и фактической температуре процесса.
Пороговая матрица: когда нужен кожух и промывка
| Класс загрязнения | Скорость оси | Минимум | Обязательно | Опционально |
|---|---|---|---|---|
| L1-L2 | до 1,5 м/с | Многокромочные уплотнения | Регулярная смазка | Легкая гофра |
| L3 | от 1,0 до 2,5 м/с | Усиленные скребки | Внешний кожух | Промывка по циклу |
| L4 | до 2,0 м/с при тяжелом абразиве | Металлический скребок + каскад уплотнений | Телескопический кожух для стружки | Позитивное давление |
Если есть горячая или острая стружка, к телескопическому кожуху обычно переходят сразу, независимо от базовой скорости.
Уплотнения и скребки: трение и нагрев
- Мягкая кромка лучше герметизирует, но быстрее изнашивается на абразиве.
- Жесткая кромка стабильнее по ресурсу, но повышает усилие хода и нагрев на высокой скорости.
- Комбинация скребок + эластомер + внутренняя кромка удержания смазки обычно дает лучший баланс.

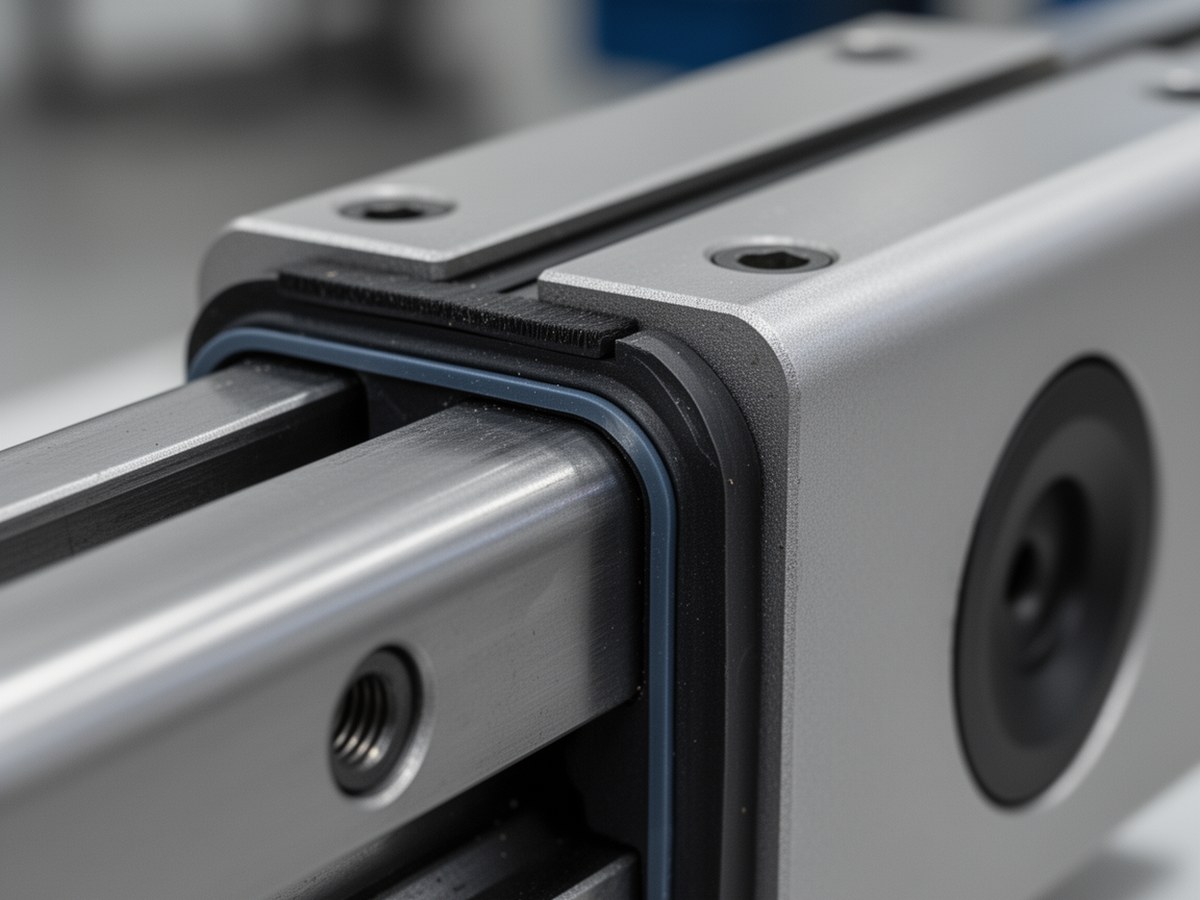

Поперечная зона риска в каретке
Покажите участок, где загрязнение чаще всего проходит через кромку и начинает расти усилие хода.
Гофра или телескопический кожух
- Гофра подходит для пыли, брызг, умеренного абразива и ограниченных габаритов.
- Телескопический кожух для стружки и окалины предпочтителен при тяжелой металлообработке и термической нагрузке.
Смазка, промывка, позитивное давление
Смазку выбирают по вязкости, водостойкости, адгезии и совместимости с эластомером и моющей химией. Промывку вводят, если загрязнение устойчиво накапливается между циклами обслуживания.
Формулы предварительной оценки
L_eff = L0 / (Kz · Kc · Kt)
Где L_eff, оценочный ресурс; L0, базовый ресурс; Kz, коэффициент загрязнения; Kc, коэффициент химического воздействия; Kt, коэффициент температуры.
Δl = α · l0 · ΔT
Оценка теплового удлинения для проверки изменения зазора и преднатяга.
p = F / A ≤ p_allow
Проверка контактного давления для полимерных и композитных элементов.
Эти формулы применяют только как ориентир. Они не заменяют расчет по каталогу и методике производителя конкретной серии.
Регламент ТО и критерии замены
| Симптом | Вероятная причина | Действие | Срочность |
|---|---|---|---|
| Разжижение или потемнение смазки | Вымывание смазки СОЖ | Промывка, перезаправка, проверка кромок | Высокая |
| Рост усилия хода | Загрязнение дорожек, износ скребка | Очистка, замена скребков, контроль перекоса | Высокая |
| Питтинг на дорожке | Хлориды, застой влаги | Оценка глубины дефекта, решение о замене | Высокая |
| Повторные закусывания в одной зоне | Задир, выкрашивание, локальная деформация | Дефектация каретки и рельса, выбраковка узла | Критическая |
Критерии замены каретки и рельса
- Люфт выше допуска паспорта после обслуживания.
- Закусывание повторяется в одном и том же участке хода.
- Питтинг или выкрашивание растет между двумя соседними осмотрами.
- Уплотнения разрушаются раньше расчетного межсервисного интервала.
Короткие отраслевые карты
| Отрасль | Условия | Базовая конфигурация | Что контролировать первым |
|---|---|---|---|
| Пищевая | Частая мойка, щелочи, влага | 316 + EPDM/PTFE + гофра | Совместимость CIP и деградация кромок |
| Химическая | Кислоты, пары, солевые аэрозоли | 316/спецмарки + Ni/DLC + каскад уплотнений | Питтинг и герметичность |
| Металлообработка | Стружка, абразив, СОЖ | Усиленные скребки + телескопический кожух + частое ТО | Задиры и вымывание смазки |
| Фарма | Чистые зоны, мойка, контроль частиц | Коррозионностойкие материалы + низкопылевые уплотнения + позитивное давление | Чистота узла и стабильность усилия хода |
