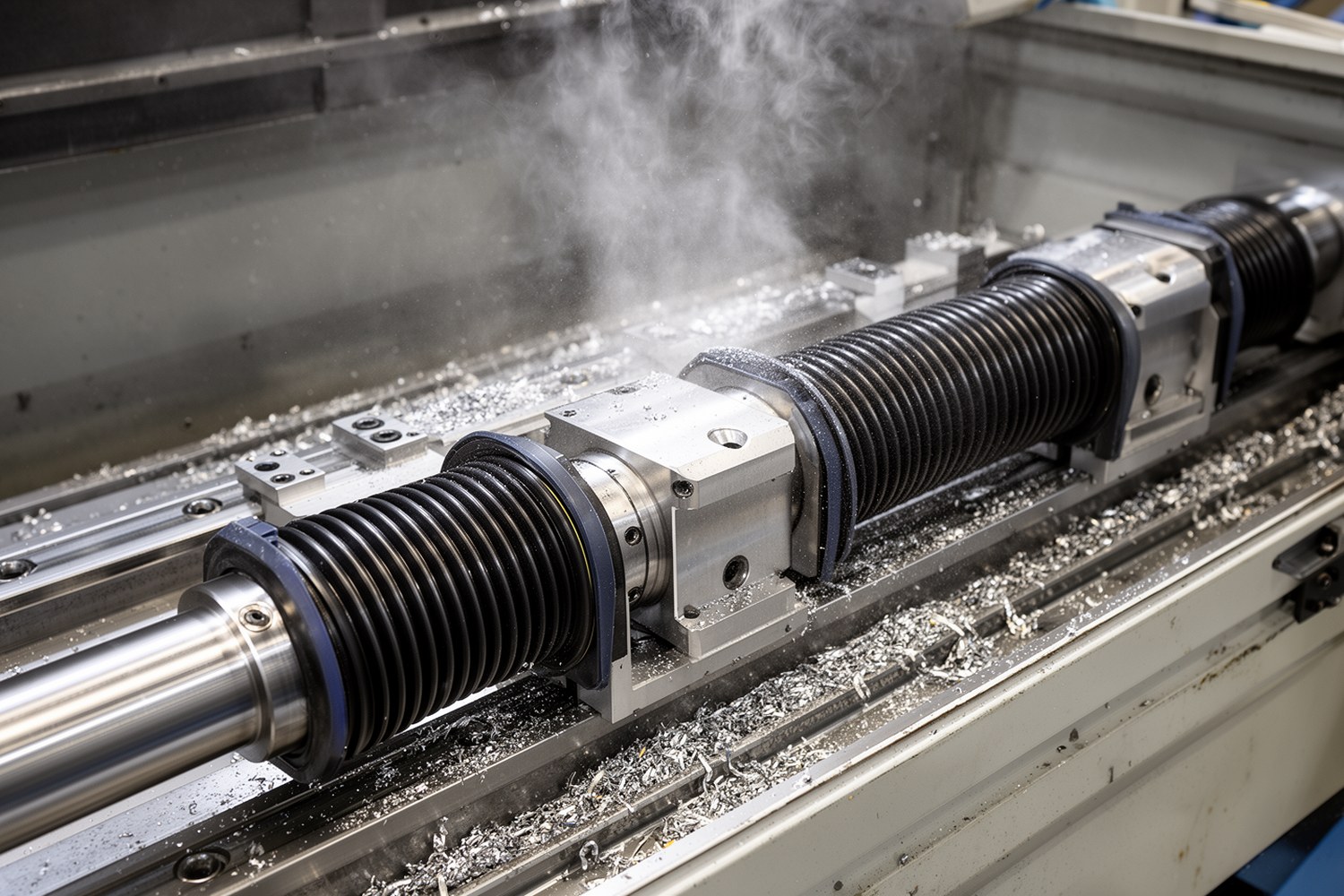

Защиту кареток линейных направляющих и рельса лучше проектировать вместе с кинематикой оси. Цель, сохранить точность и ресурс без критичного роста инерции и сопротивления ходу.
- Критичные загрязнители: абразивная пыль, металлическая/древесная стружка, СОЖ (смазочно-охлаждающая жидкость), влага, горячие частицы.
- Для смешанного загрязнения обычно нужна комбинированная защита линейных направляющих от пыли, стружки и СОЖ.
- Рекомендации ниже ориентировочные, их нужно сверять с паспортом узла и химсоставом среды.
Быстрый выбор за 60 секунд
- Есть горячая или длинная острая стружка: сначала телескопический кожух направляющих, затем скребки и уплотнения.
- Преобладает мелкая сухая пыль (дерево, композиты): гофрозащита линейных направляющих + щетка перед скребком + многокромочное уплотнение.
- Постоянные брызги СОЖ: химстойкие контактные уплотнения + внешний барьер + дренаж.
- Высокая динамика оси (обычно >2 м/с и/или >10 м/с²): минимизируйте массу и трение, проверяйте ток и температуру привода после установки.
Назначение защиты и границы задачи
Загрязнение вызывает абразивный износ дорожек качения, рост люфта и деградацию повторяемости. На практике удобно отслеживать три метрики: изменение тока привода на холостом ходу, изменение шума и вибрации, изменение точности позиционирования.
Купить по теме
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Molykote 33 Medium, 1 кг5 950 ₽ Без НДС
Krytox™ GPL 205, 1 кг - высокоэффективная фторсодержащая смазка21 000 ₽ Без НДС
KLUBER Isoflex Topas NCA 52, 1 кг14 950 ₽ Без НДС
- Ориентир по току после установки защиты: +3…10% допустимо, >15% требует пересмотра прижима и зазоров.
- Температура зоны полимеров: для большинства PU/PVC безопаснее длительно держать до 60…80 °C, для FKM обычно до 180…200 °C (по конкретному материалу).
- Для тяжелой горячей стружки, агрессивной химии и CIP-режимов высокой концентрации нужны отдельные испытания на совместимость.
Среды эксплуатации и профиль загрязнений
| Загрязнитель | Типичный диапазон | Основной риск | Приоритет защиты |
|---|---|---|---|
| Абразивная пыль | ~1–100 мкм | Износ дорожек и тел качения | Щетка + многокромочное уплотнение + частая сухая очистка |
| Металлическая стружка | ~0.1–20 мм | Повреждение кромок и заедание | Кожух/усиленная гофра + скребок |
| СОЖ и шлам | Эмульсия/синтетика/масляная | Вымывание смазки, химстарение, налипание | Химстойкие уплотнения + дренаж + контроль налипания |
| Влага/конденсат | RH >70%, простои | Коррозия | Влагостойкие материалы + консервационная смазка |
| Горячие частицы | Локально >150 °C | Прожог гофры | Металлический экран + термостойкий внешний слой |
Типы решений, динамика оси и ограничения
| Решение | Сильные стороны | Ограничения | Ориентиры по динамике |
|---|---|---|---|
| Гофрозащита | Сплошной барьер по ходу | Чувствительна к перегреву и перетягу | Часто применяют до ~2–3 м/с, далее проверка сопротивления обязательна |
| Телескопический/листовой кожух | Лучшая защита от тяжелой стружки | Добавляет массу, шум, инерцию | Для высоких ускорений проверяют запас момента привода, обычно +10–25% к расчету |
| Скребок | Срезает пленку СОЖ и шлам, работает с более крупными частицами | Износ кромки, риск перетяга | Контактный элемент, рост трения контролируют по току |
| Щетка | Эффективна по сухой мелкой пыли | Слабее против липкого шлама | Меньше трение, но нужна регулярная очистка ворса |
| Контактные/лабиринтные уплотнения | Финальный барьер на входе в каретку | Износ кромок, подсос при слабом прижиме | Обязательны почти всегда, нужна проверка равномерности следа контакта |

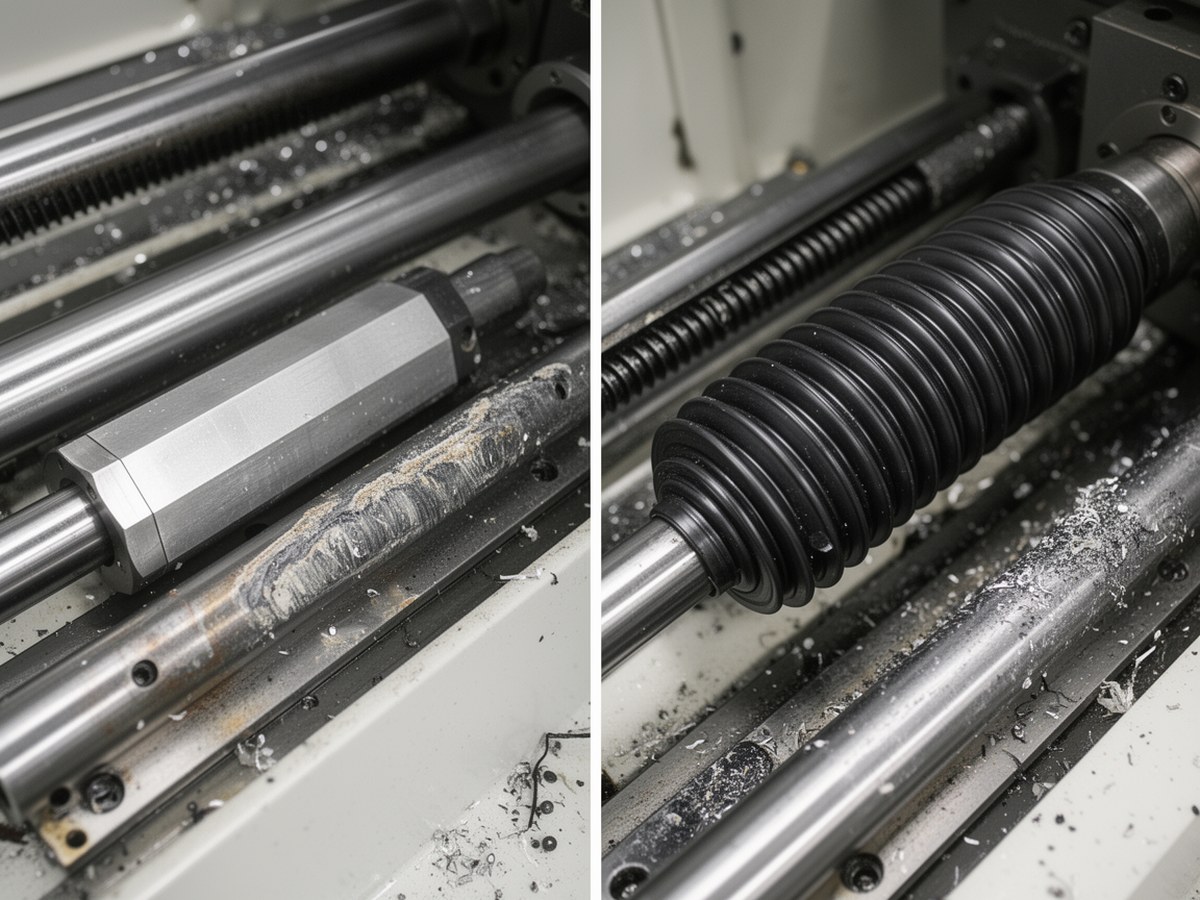

Сравнение внешних барьеров
Поставить рядом с таблицей решений для визуального сравнения конструкции и зоны контакта со стружкой.
Воздушная завеса: ограничения и противопоказания
- Требуется сухой и очищенный воздух (ориентир по точке росы не выше +3 °C для большинства цехов).
- При масляном или влажном воздухе завеса может переносить аэрозоль внутрь зоны, а не защищать.
- Повышает энергопотребление и шум, поэтому нужна оценка стоимости владения.
- При интенсивной СОЖ и липком шламе не заменяет механический барьер, а только дополняет его.
Материалы: совместимость с СОЖ и моющими растворами
| Среда | Предпочтительные материалы | Что ограничивает применение | Практический комментарий |
|---|---|---|---|
| Водные эмульсии СОЖ (обычно pH 8–10) | PU, NBR, нерж. сталь | Щелочность, биоциды, длительный контакт | Проверять набухание и потерю твердости после 72–168 ч теста |
| Синтетические СОЖ | FKM, EPDM (по рецептуре), нерж. сталь | Пакет присадок, температура | Без лабораторной пробы риск ошибочной совместимости высокий |
| Масляные СОЖ | NBR, FKM, PU-кромки | Ароматика/растворители, нагрев | Следить за размягчением кромок и ростом трения |
| Моющие растворы пищевого/моечного контура (CIP) | FKM, EPDM, нерж. сталь AISI 304/316 | Щелочные/кислотные циклы, температура мойки | Нужна отдельная проверка под концентрацию и время экспозиции |
Монтаж: измеряемые критерии приемки
- Боковой монтажный зазор подвижных элементов защиты: ориентир 1–3 мм на сторону (если производитель не требует иного).
- Равномерность прижима скребка и уплотнения: непрерывный след контакта по всей рабочей длине, без «пропусков» длиннее 10% ширины кромки.
- Свободный ход на 10 двойных проходах: без касаний, заеданий и локального нагрева.
- Ток привода на холостом ходу до и после: целевой рост не более 10–15%.
Минимальное пространство под гофру:
Lmin = Lход + Lпакет + 2·LзапасПорядок применения: 1) взять Lход из кинематики, 2) Lпакет из паспорта гофры, 3) Lзапас принять 5–15% от Lпакет, 4) проверить крайние положения. Формула неприменима для телескопических кожухов со сложной кинематикой секций.
Обслуживание линейных направляющих: интервалы и триггеры
Эмпирический интервал осмотра:
Tосм = Tбаз / (Kзагр · Kскор · Kсож)Стартовые значения: Tбаз = 250 ч; Kзагр: 1.0 (чисто), 1.5 (умеренно), 2.5 (тяжело); Kскор: 1.0 (<1 м/с), 1.2 (1–2 м/с), 1.5 (>2 м/с); Kсож: 1.0 (нет), 1.3 (периодически), 1.7 (постоянно). Неприменимо без первичной калибровки по фактическим отказам за 1–2 месяца.
| Уровень среды | Стартовый интервал | Что смотреть | Триггер пересмотра |
|---|---|---|---|
| Низкий | 250 ч | Кромка уплотнения, чистота складок | Рост тока >10% |
| Средний | 120 ч | Налипание шлама, след контакта скребка | Следы загрязнений за уплотнением |
| Высокий | 60 ч | Прожоги, порезы, коррозия, люфт | Любое заедание или ухудшение точности |
Типовые отказы: симптом → проверка → действие → профилактика
| Симптом | Проверка | Действие | Профилактика повторения |
|---|---|---|---|
| Быстрый износ кромки | Ток привода, след прижима, состав пыли | Снизить прижим, сменить материал кромки, добавить щетку | Еженедельный контроль прижима и сухая очистка |
| Шлам за уплотнением | Дренаж, состояние скребка | Восстановить дренаж, заменить скребок | Промежуточная очистка каждые 1–2 смены |
| Заедание на концах хода | Соосность, зазоры, деформация крепежа | Выставить геометрию, увеличить зазор в допуске | Протокол приемки после каждого демонтажа |
| Прожог гофры | Маршрут горячих частиц, наличие экрана | Поставить металлический экран, термостойкий наружный слой | Перенаправить поток стружки и искр |
| Коррозия рельса | Влажность, состояние смазки, мойки | Ревизия смазки, замена корродированных элементов | Регламент консервации при простоях |
Мини-чеклист внедрения
- Описать профиль загрязнений и температуру.
- Проверить динамику оси и запас привода.
- Выбрать внешний барьер и уплотнения линейных направляющих.
- Согласовать материалы с конкретной СОЖ и моющими растворами.
- Проверить монтажные зазоры и соосность.
- Снять ток и температуру привода до и после монтажа.
- Провести первичный прогон 10 двойных циклов.
- Назначить стартовый интервал ТО и ответственного.
- Фиксировать дефекты в журнале, корректировать коэффициенты формулы.
Краткий итог
Защита направляющих ЧПУ от стружки и смешанных загрязнений эффективна, когда есть три уровня: внешний барьер, правильно настроенные скребки и уплотнения, а также измеряемое обслуживание линейных направляющих. Один элемент без регламента обычно не дает стабильного ресурса.
