Защита промышленных шариковых опор от внешних факторов строится как система: пыле- и влагозащита, корректная герметизация, антикоррозионные меры, правильный монтаж и регулярная диагностика отказов.
Коротко главное
- Схему защиты выбирают по цепочке: условия среды, риск отказа, мера защиты, способ контроля.
- IP-класс удобен как ориентир по пыли и воде, но сам по себе не гарантирует ресурс узла.
- Герметизация повышает стойкость к внешней среде, при этом обычно растут трение и тепловыделение.
- Потеря надежности чаще связана с ошибками монтажа и обслуживания, а не с одной неверно выбранной деталью.
Границы применимости: материал справочный. Финальный выбор выполняют по ТЗ, режиму работы, конструкции узла, требованиям безопасности и регламентам предприятия.
Область применения и исходные данные

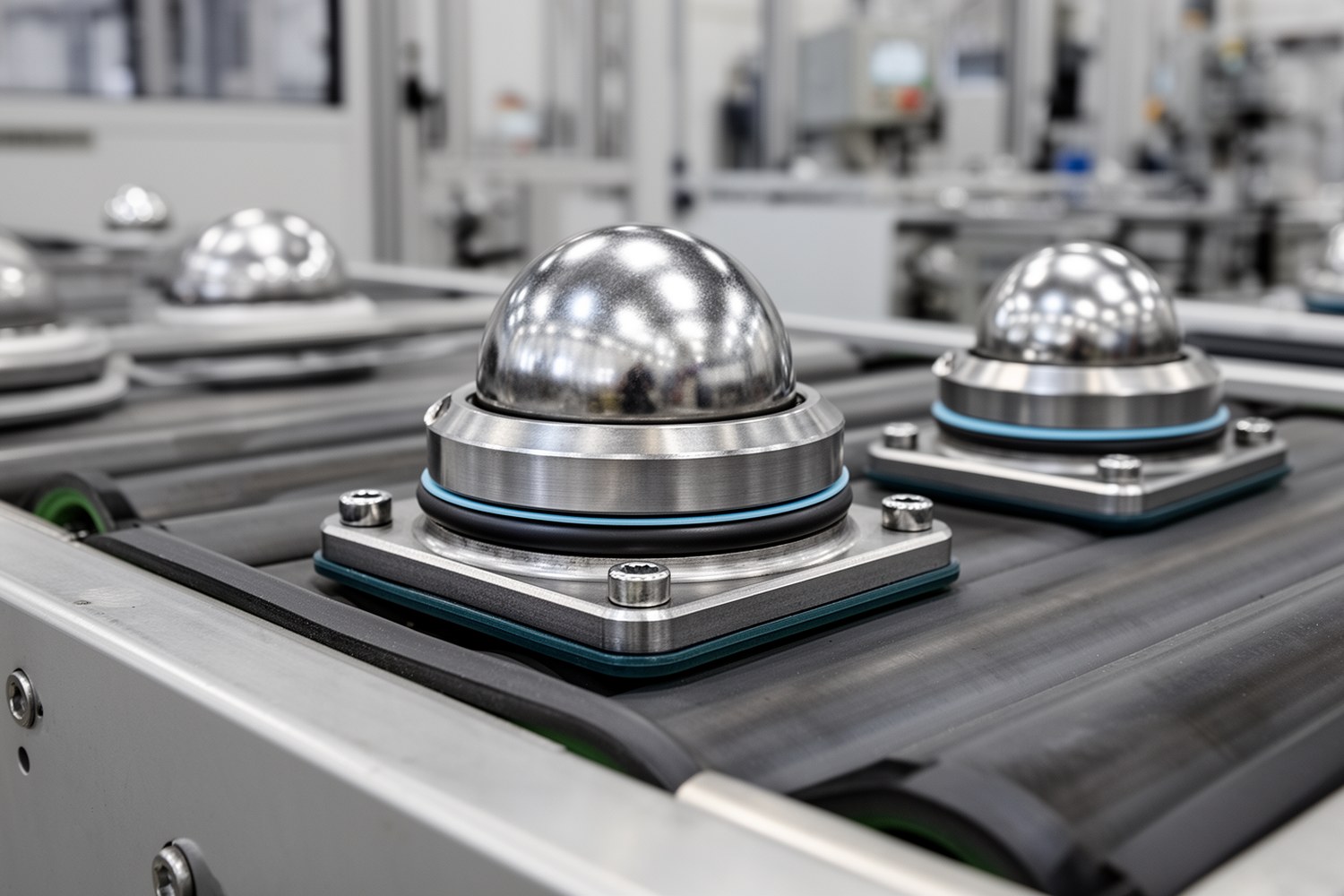

Речь идет о промышленных шариковых опорах в транспортных, подающих и позиционирующих узлах. Автомобильные шаровые шарниры подвески к этому руководству не относятся.
- Тип и концентрация загрязнений: пыль, стружка, абразив, липкие аэрозоли.
- Влажность и мойка: конденсат, брызги, струйная мойка, кратковременное залитие.
- Температура: рабочий диапазон, скорость циклов нагрев-охлаждение.
- Скорость и цикл работы узла: непрерывный ход, пуски-остановы, реверс.
- Ограничения по моменту сопротивления и доступности обслуживания.
Внешние воздействия и механизмы деградации
| Условие среды | Риск отказа | Мера защиты | Контроль |
|---|---|---|---|
| Абразивная пыль | Износ дорожек и шариков, рост люфта | Лабиринт + контактная кромка, кожух | Шум, люфт, анализ частиц в смазке |
| Влага и мойка | Вымывание смазки, коррозия | Контактные уплотнения, водостойкая смазка, дренаж | Эмульсия в смазке, утечки, очаги коррозии |
| Температурные циклы | Потеря вязкости, старение эластомера | Смазка по диапазону, термостойкие уплотнения | Температура корпуса, момент сопротивления |
| Химически активная среда | Деградация уплотнений, коррозия | Химстойкие эластомеры, покрытия, стойкие материалы | Состояние кромок, покрытия, герметичности |
| Вибрация и удары | Разгерметизация, микроподвижки посадок | Контроль посадок, демпфирование, фиксация | Виброконтроль, нагрев, повторный контроль крепежа |
Матрица выбора защитных мер
| Класс условий | Скорость | Рекомендуемая схема | Ограничения | Типичная периодичность контроля |
|---|---|---|---|---|
| Пыль средняя, влажность низкая, +5…+50 °C | Средняя/высокая | Лабиринт, экран, базовая смазка | Слабо работает при мойке | 1 раз в 1–3 месяца |
| Пыль высокая, стружка, сухая зона | Низкая/средняя | Лабиринт + контактная кромка + кожух | Выше трение, чувствительность к перекосу | 2–4 раза в месяц |
| Влажная зона, периодическая мойка | Низкая/средняя | Контактное уплотнение, водостойкая смазка, дренаж | Рост нагрева, нужен температурный контроль | Еженедельно |
| Моечная зона с химией | Низкая | Химстойкий эластомер, стойкий корпус/покрытие | Сокращенный интервал обслуживания | После каждой серии моек или не реже 1 раза в неделю |
| Горячая зона выше +80 °C | Низкая/средняя | Термостойкая смазка, теплозащита, контроль отвода тепла | Ускоренное старение уплотнений | Еженедельно, тренд температуры |
Нормативные ориентиры: что проверяют и чего не покрывают
- Классы IP (IEC 60529, ГОСТ 14254): проверяют стойкость оболочки к пыли и воде в условиях испытаний.
- Климатические исполнения (ГОСТ 15150): задают рамки по климату и размещению оборудования.
- Подходы к антикоррозионной защите (например, серия ISO 12944): помогают выбрать систему покрытия и условия ее контроля.
Эти документы не дают прямой гарантии ресурса конкретного узла в динамике. Они не заменяют проверку монтажа, совместимости материалов, фактического нагрева и реального интервала обслуживания шариковых опор.
Уплотнения, материалы и смазки
Лабиринтные уплотнения подходят для скоростных режимов и сухой пыли, но во влажной среде и при мойке их возможности ограничены.
Контактные уплотнения лучше работают при влаге и мелкой пыли, но повышают момент сопротивления.
Щеточные уплотнения работают как внешний барьер от крупной пыли и стружки.
Комбинированные схемы эффективны в тяжелой смешанной среде, но требуют точной сборки.
Важно проверить совместимость пары «смазка-эластомер», особенно в моечных и химически активных зонах.
Отраслевые сценарии применения
| Сценарий | Основные риски | Рекомендуемая схема защиты | Ограничения и акценты по обслуживанию |
|---|---|---|---|
| Пищевое производство | Частая мойка, конденсат, дезсредства | Контактная герметизация, химстойкие эластомеры, коррозионностойкий материал корпуса, дренаж | Более частый контроль герметичности и состояния смазки после санитарных циклов |
| Металлообработка | Стружка, абразив, эмульсии | Кожух, комбинированные уплотнения, усиленная пылезащита, защита от выброса стружки | Регулярная очистка внешних барьеров, контроль износа кромок и люфта |
| Моечные и влажные зоны | Струйная вода, химия, циклы нагрев-охлаждение | Упор на влагозащиту, химстойкие материалы, водостойкая смазка, исключение застойных зон | Сокращенный интервал обслуживания, обязательный температурный тренд и контроль утечек |
Оценка ресурса и интервала обслуживания: ориентировочная методика
L_eff = L_base / (K_cont × K_hum × K_temp × K_chem × K_vib)
T_service = T_base / K_sev
ΔT ≈ (M × ω) / (h × A)
Формулы используют как инженерную оценку, а не как точный прогноз. Чтобы избежать псевдоточности, коэффициенты калибруют по пилотной эксплуатации:
- Назначить стартовые K-факторы по классу среды и опыту аналогичных узлов.
- Провести пилот на фиксированной наработке и собрать фактические данные: шум, момент, температура, утечки, износ.
- Сравнить расчетный и фактический темп деградации, скорректировать K-факторы.
- Повторно проверить на следующем цикле и закрепить коэффициенты в регламенте.
Монтаж шариковых опор и критерии приемки
Типовые ошибки: перекос при запрессовке, нарушение соосности, загрязнение при сборке, неверная посадка уплотнения, смешивание несовместимых смазок.
Критерии приемки после сборки и пробного пуска (уточняются ТЗ):
- Рост температуры корпуса на пробном цикле стабилизируется и не выходит за установленный порог.
- Момент сопротивления повторяется от цикла к циклу, без прогрессирующего роста.
- Отсутствуют видимые утечки смазки и подсос влаги по кромкам.
- Шум и вибрация не показывают аномального тренда относительно базового уровня.
- После контрольной остановки нет повреждений кромок и следов задиров.
Контроль эффективности и диагностика отказов
| Симптом | Вероятная причина | Проверка | Действие |
|---|---|---|---|
| Рост шума | Абразивный износ, загрязнение смазки | Люфт, состояние смазки, кромки | Очистка, ревизия уплотнений, корректировка интервала ТО |
| Рост момента | Перекос, повреждение уплотнения, перегрев | Соосность, температура, посадки | Коррекция монтажа, замена уплотнения |
| Утечки | Разгерметизация, несовместимость материалов | Геометрия кромки, состояние эластомера | Замена совместимой пары «смазка-уплотнение» |
| Коррозионные очаги | Влага, дефект покрытия, химия | Целостность покрытия, дренаж | Локальное восстановление и усиление барьеров |

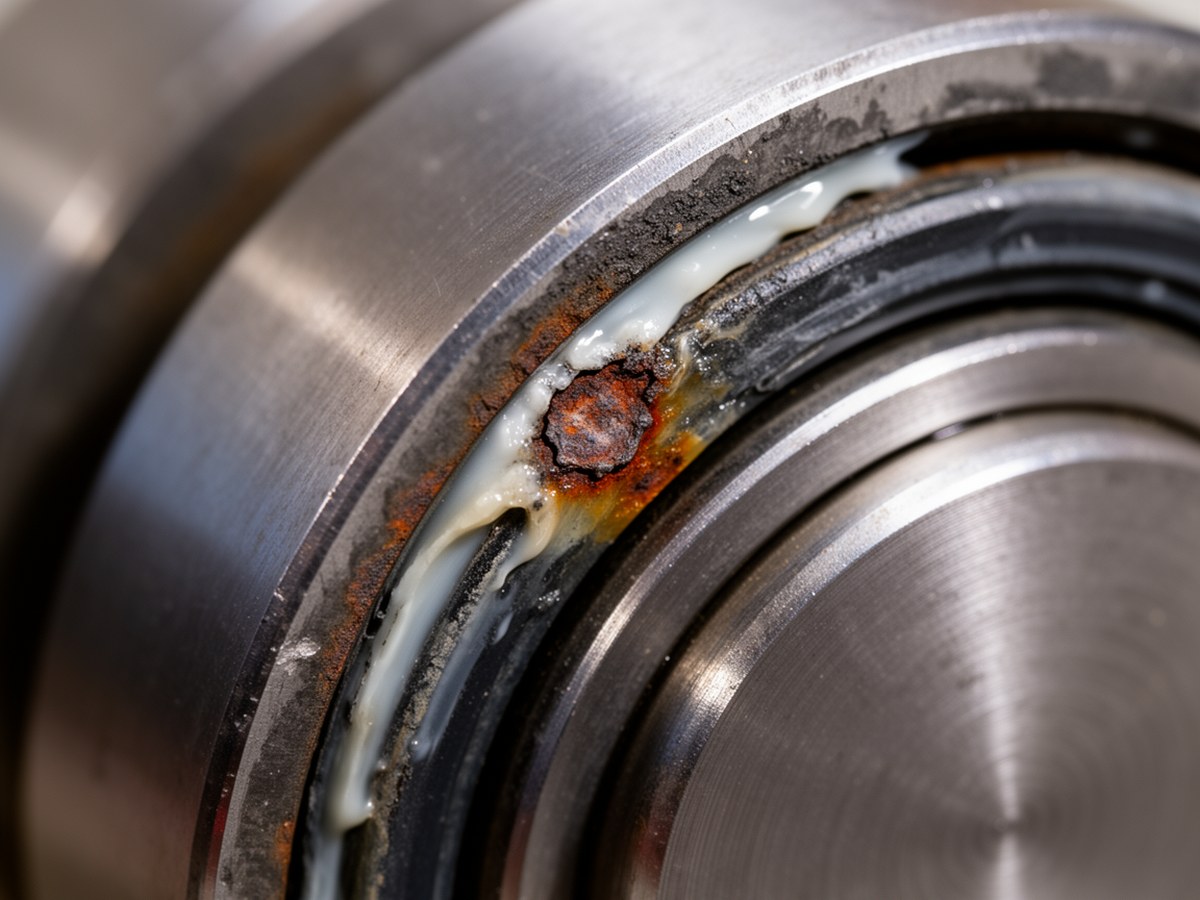

Визуальные признаки деградации
Разместить рядом с таблицей симптомов, чтобы ускорить сопоставление дефекта и причины.
Быстрый алгоритм выбора в 5 шагов
- Классифицировать среду и режим узла.
- Назначить базовую схему герметизации и материалов.
- Проверить компромисс «герметичность ↔ трение/нагрев».
- Задать интервал обслуживания и критерии приемки после монтажа.
- Подтвердить решение по данным пилотной эксплуатации и обновить регламент.
Мини-глоссарий
- Ресурс, ожидаемая наработка до предельного состояния.
- Наработка, фактическое время или циклы работы узла.
- Интервал обслуживания, период между регламентными проверками или заменами.
- Разгерметизация, потеря барьерной функции уплотнения с риском утечки или подсоса среды.
