Зубчатая рейка с градиентной структурой (FGM/ФГМ) нужна там, где одновременно требуются высокая износостойкость боковых поверхностей зуба и вязкая сердцевина. Практический порядок такой: сначала задают режим нагружения и точность передачи, затем подбирают метод формирования градиента и схему контроля.
Коротко главное
- Для проектной оценки используют эффективную глубину слоя δ_e, а не только полную глубину упрочнения δ_h.
- При контактно-доминантной нагрузке чаще выбирают ХТО, при жёстких требованиях по деформациям, азотирование или лазерное локальное упрочнение.
- Эмпирические коэффициенты допустимы только после валидации на образцах и стенде.
- Приёмка должна содержать числовые коридоры по твердости, глубине слоя, короблению и дефектам NDT.
Область применения и ограничения
Градиентная структура для зубчатой рейки, это управляемое изменение свойств по глубине зуба: твёрдая рабочая зона и более вязкая сердцевина. Решение оправдано при высоких контактных напряжениях, циклической работе и ограничениях по массе.
Belzona 1111, 1 кг20 000 ₽ Без НДС
Devcon Plastic Steel Putty (A) 10110, 500 г4 750 ₽ Без НДС
Devcon Titanium Putty (Ti) 10760, 500 г17 995 ₽ Без НДС
Loctite 243, 10 мл1 450 ₽ Без НДС
Devcon Plastic Steel 5-Minute Putty (SF) 10240, 454 г10 800 ₽ Без НДС
Loctite 243, 1000 мл23 500 ₽ Без НДС
Маршрут обычно нецелесообразен при низкой нагрузке, коротком ресурсе и отсутствии стабильности процесса по глубине слоя и короблению. В таких случаях стандартная однородная схема дешевле и проще в серии.
Материалы и целевой профиль свойств
Целевой профиль: высокая твердость поверхности зуба, достаточная твердость сердцевины и сжимающие остаточные напряжения вблизи поверхности и у основания зуба.
| Группа материала | Типовые марки | Когда выбирать | Типовой маршрут |
|---|---|---|---|
| Цементуемые стали | 18ХГТ, 20ХН3А, 20Х2Н4А | Контакт-доминантный режим, серийное производство | Цементация/нитроцементация + закалка + отпуск |
| Улучшаемые легированные | 40Х, 40ХН2МА, 38ХМ | Смешанная нагрузка, ограниченный бюджет | Закалка и отпуск + локальное упрочнение |
| Азотируемые | 38Х2МЮА, 38ХМЮА | Повышенные требования к точности, минимизация деформаций | Газовое/ионное азотирование |
| Порошковые и спецсплавы | PM-стали, никелевые сплавы | Теплонапряжённые и специальные условия | Аддитив/наплавка + финишная ТО |
Сравнение технологий формирования градиента
| Метод | Полная глубина слоя δ_h, мм | Эффективная глубина δ_e, мм | Деформации | Производительность | Условная стоимость |
|---|---|---|---|---|---|
| Цементация + закалка | 1,0-2,5 | 0,8-2,0 | Средние/высокие | Средняя | Средняя |
| Нитроцементация | 0,6-1,5 | 0,4-1,2 | Средние | Средняя | Средняя |
| Азотирование | 0,25-0,9 | 0,2-0,7 | Низкие | Низкая/средняя | Средняя/высокая |
| Индукционная закалка | 1,0-3,5 | 0,8-3,0 | Средние | Высокая | Низкая/средняя |
| Лазерная закалка | 0,4-1,8 | 0,3-1,5 | Низкие/средние | Средняя | Высокая |
| СПД | 0,08-0,6 | 0,05-0,4 | Низкие | Высокая | Низкая |
Диапазоны приведены ориентировочно и уточняются под модуль, марку стали и схему охлаждения.
Карта выбора по сценарию нагрузки
- Контакт-доминантный режим: ХТО (цементация/нитроцементация); при риске коробления, гибрид с локальной лазерной доработкой.
- Изгиб-доминантный режим: умеренная δ_e в корневой зоне + СПД для повышения сжимающих остаточных напряжений.
- Смешанный режим: индукционная закалка или гибридный маршрут с обязательным финишным шлифованием и стендовой проверкой.
После выбора метода переходят к технологическому маршруту и расчётной оценке, затем к валидации и серийной приёмке.
Технологический маршрут изготовления зубчатой рейки
Материал → черновая мехобработка → нарезание зуба → снятие напряжений → формирование градиента → правка/стабилизация → финишное шлифование → приёмка.

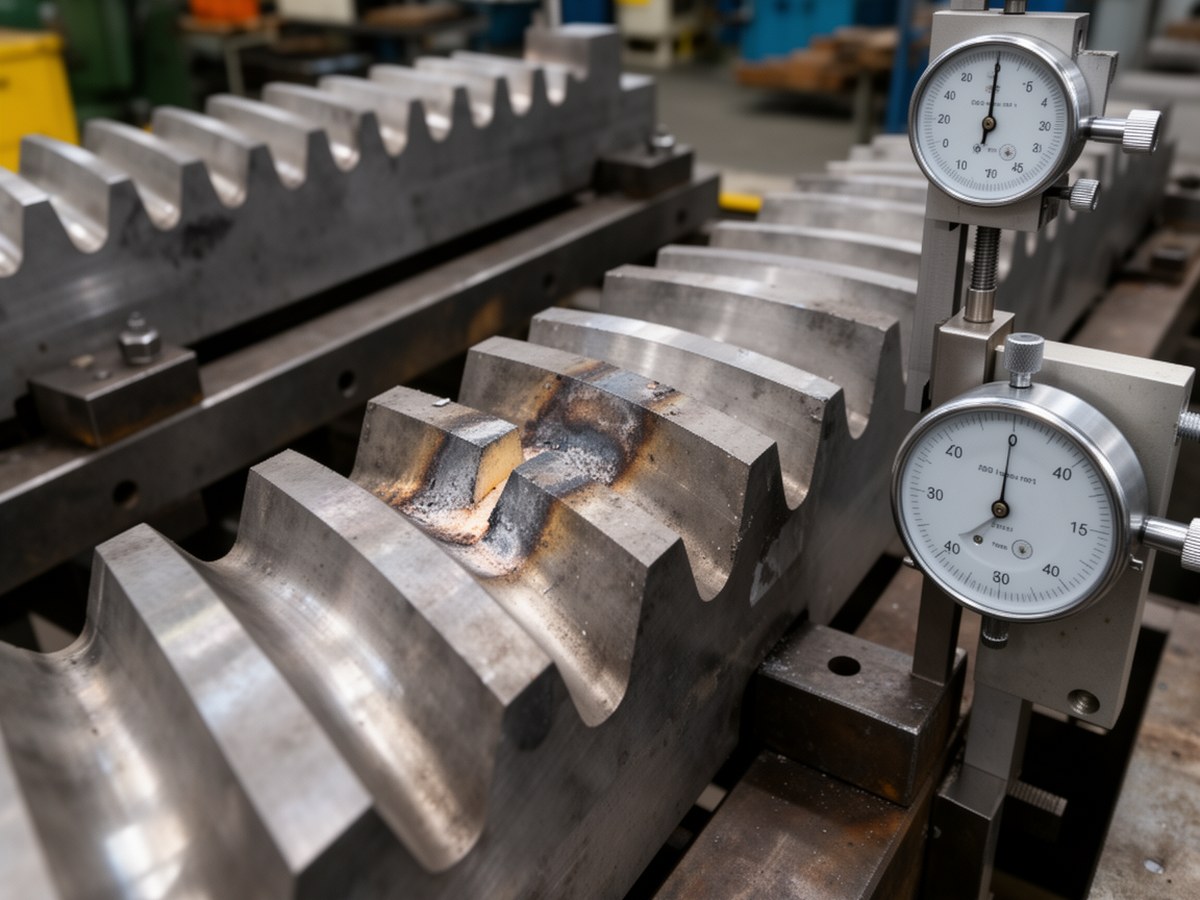

Маршрут и контрольные точки
Иллюстрация к последовательности операций и точкам контроля качества.
Расчётные оценки (оценочно)
Коэффициент градиента твердости
K_g = (HV_{surf} - HV_{core}) / \delta_{grad}
где HV_surf и HV_core в HV, δ_grad в мм.
Контактная выносливость
\sigma_{H,eff} = \sigma_{H,base} \cdot K_{H,grad}
K_{H,grad} = 1 + a_H \cdot (HV_{surf}/HV_{core} - 1) \cdot (1 - e^{-\delta_e/b_H})
Изгибная выносливость
\sigma_{F,eff} = \sigma_{F,base} \cdot K_{F,grad} \cdot K_{res}
K_{res} = 1 + |\sigma_{res,c}|/\sigma_{y,core}
где σ_res,c — сжимающие остаточные напряжения (по модулю), σ_y,core — предел текучести сердцевины.
Связь слоя с геометрией зуба
\lambda_d = \delta_e / h_z
где h_z — рабочая высота зуба.
Эти формулы применяют для предварительного сравнения маршрутов. Для запуска в серию обязательна экспериментальная проверка.
Валидация эмпирических коэффициентов
Минимальная программа: 12-20 образцов на маршрут, не менее 3 плавок и 2-3 производственных партий. Проверяют контактную и изгибную выносливость, профиль HV по глубине, остаточные напряжения у основания зуба.
Критерии согласования расчёта и стенда (ориентировочно): по ресурсу ±15%, по δ_e ±0,10 мм для среднего модуля, без устойчивого смещения тренда между партиями.
Контроль качества, приёмка и SPC
| Этап | Что проверяем | Метод | Приёмочные критерии (ориентировочно) |
|---|---|---|---|
| После формирования градиента | Профиль твердости по глубине | Микротвердость HV по шлифу | HV_surf и HV_core в окне ТП; δ_e в коридоре ±0,10-0,20 мм от цели |
| После термообработки | Шаг, профиль, прямолинейность | Зубоизмерение, профилометрия | Класс точности по КД; коробление обычно 0,03-0,10 мм/1000 мм |
| После финиша | Шероховатость рабочих поверхностей | Шероховатомер | Часто Ra 0,4-1,6 мкм, по требованию узла |
| Приёмка партии | Поверхностные и подповерхностные дефекты | Неразрушающий контроль (NDT): МПД, ВТК, УЗК | Трещины не допускаются; индикации, выходящие за карту дефектов, бракуются |
SPC в серии: карты по δ_e, HV_surf и короблению; на запуске 100% контроль, после стабилизации 1 из 20-50 деталей; при дрейфе — остановка, перенастройка и карантин партии.
Связка с нормативной базой: что проверяем
| Параметр | Чем измеряем | Нормативная опора |
|---|---|---|
| Контактная и изгибная выносливость | Расчёт + стенд | Стандарты расчёта несущей способности зубчатых передач (семейства ISO 6336 и ГОСТ-эквиваленты) |
| Точность шага и профиля | Зубоизмерительные системы | Стандарты точности зубчатых передач (семейства ISO 1328 и ГОСТ-эквиваленты) |
| Твердость и микротвердость | HV (Виккерс), профили по глубине | Стандарты испытаний твердости (семейства ISO 6507 и ГОСТ-эквиваленты) |
| NDT-дефекты | МПД, УЗК, ВТК | Стандарты по методам неразрушающего контроля (ISO/ГОСТ по каждому методу) |
Типовые дефекты и корректирующие действия
| Дефект | Вероятная причина | Первый шаг диагностики | Корректирующее действие |
|---|---|---|---|
| Трещины после упрочнения | Перегрев, слишком жёсткое охлаждение | Металлография + проверка термопрофиля | Снизить тепловложение, скорректировать охлаждение, уточнить отпуск |
| Коробление | Несимметричный нагрев, высокий градиент напряжений | Сравнение геометрии до/после ТО | Снятие напряжений, правка, корректировка оснастки и схемы базирования |
| Нестабильная δ_e | Разброс режима или состава партии | SPC + входной контроль плавок | Ужесточить окна режима, откалибровать оборудование, пересмотреть время выдержки |
Практический чек-лист выбора
- Зафиксировать режим нагрузки: контакт-доминантный, изгиб-доминантный или смешанный.
- Назначить целевые HV_surf, HV_core, δ_e и допустимое коробление.
- Выбрать 2-3 маршрута-кандидата и сравнить по производительности и стоимости.
- Провести пилотную валидацию коэффициентов и приёмочных порогов.
- Запустить серию только после подтверждения SPC-стабильности и экономической целесообразности.
