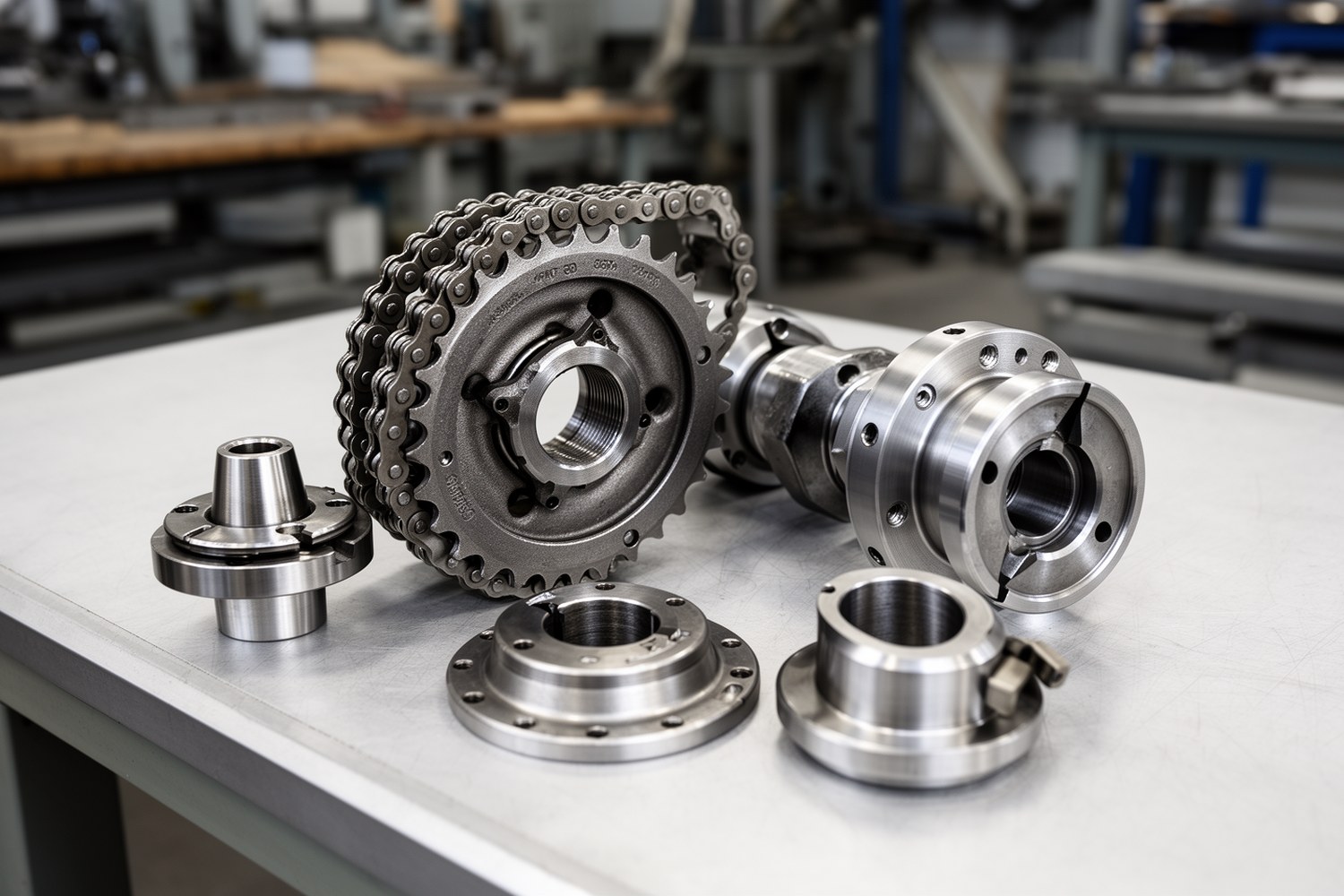

Разборные ступицы применяют там, где нужна ремонтопригодность без потери надежности. В статье рассматриваются три решения: разрезная ступица (split hub), коническая втулка (taper bush) и зажимная ступица (clamping hub).
Коротко главное
- Если нужны повторяемое центрирование и стабильная сборка, чаще выбирают коническую втулку. Разрезная ступица удобнее при ограниченном доступе и регулярной разборке на месте.
- Передача момента трением зависит не только от затяжки, но и от геометрии контакта, состояния резьбы и реального преднатяга болтов.
- Протяжку крепежа после пуска обычно делают поэтапно: через 30 минут, через 2 часа, после первой смены и через неделю.
Область применения и единые термины
Разрезная ступица — две половины, обжим вала болтами. Коническая втулка — сменный конический элемент между звездочкой и валом. Зажимная ступица — цилиндрический разрезной зажим.
Далее используются только русские термины: разрезная, коническая и зажимная ступица.
Как выбрать конструкцию по сценарию
| Тип | Когда применять | Когда не применять | Комментарий |
|---|---|---|---|
| Разрезная ступица | Ограниченный доступ, частая разборка на месте, средние нагрузки | Высокие ударные и реверсивные режимы без запаса по моменту | Проще сервис, но чувствительна к качеству затяжки |
| Коническая втулка | Универсальные промышленные приводы, повторяемая сборка, реверс | Грубое нарушение процедуры затяжки и демонтажа | Лучшее центрирование, стабильный результат при регламентной сборке |
| Зажимная ступица | Качественная цилиндрическая посадка, умеренная динамика | Плохая геометрия вала, выраженный перекос | Требует аккуратной выверки |
Материалы и крепеж по режимам
| Режим | Звездочка | Ступица/втулка | Крепеж |
|---|---|---|---|
| Ударный | Сталь с упрочненными зубьями | Прочная сталь или ковкий чугун по документации узла | Один класс прочности на весь комплект, без смешивания |
| Реверсивный | Сталь с запасом по усталости | Коническая или комбинированная фиксация со шпонкой | Стабильный преднатяг, одинаковое состояние резьб |
| Запыленный/абразивный | Износостойкий материал, контроль состояния зубьев | Защита посадки от пыли, регулярная ревизия | Антикоррозионное исполнение, сокращенный интервал проверок |
Фиксация звездочки на валу
- Трением — работает при достаточном контактном давлении и чистых посадках.
- Шпонкой — воспринимает пиковые моменты и снижает риск проворота.
- Комбинированно — предпочтительно для ударных и реверсивных режимов.
- Установочные винты — обычно только вспомогательная осевая фиксация; как основной способ допустимы лишь в малонагруженных узлах по документации.
Расчетный минимум и границы применимости
Важно: формулы ниже подходят для первичной оценки. Финальные коэффициенты, моменты затяжки и лимиты отклонений задает документация производителя узла.
1) Оценка момента, передаваемого трением
Tfr = μ × N × req
Где N — суммарная нормальная сила обжатия, req — эквивалентный радиус контакта. Упрощение Tfr ≈ μ × pср × A × d/2 допустимо только при близком к равномерному давлении. В реальном соединении давление неравномерно: на него влияют конусность, жесткость деталей, трение в резьбе и реальный преднатяг болтов.
2) Шпонка: срез
τ ≈ 2T / (d × b × l)
3) Шпонка: смятие
σсм ≈ 4T / (d × h × l)
4) Окружная сила цепи
Ft = 2T / Dp
Практика: сначала проверяют запас по трению, затем при сомнениях переходят к комбинированной схеме и проверяют шпонку по срезу и смятию.
Точность сборки: что считать тревожным
Биение звездочки после монтажа контролируют индикатором (радиальное и торцевое), а также проверяют линию цепи и осевой сдвиг. Рабочий ориентир для первичной приемки: 0,05–0,15 мм по биению в зависимости от диаметра и класса привода.
Это не универсальная норма. Для ответственных приводов принимают только лимиты из документации конкретного узла.

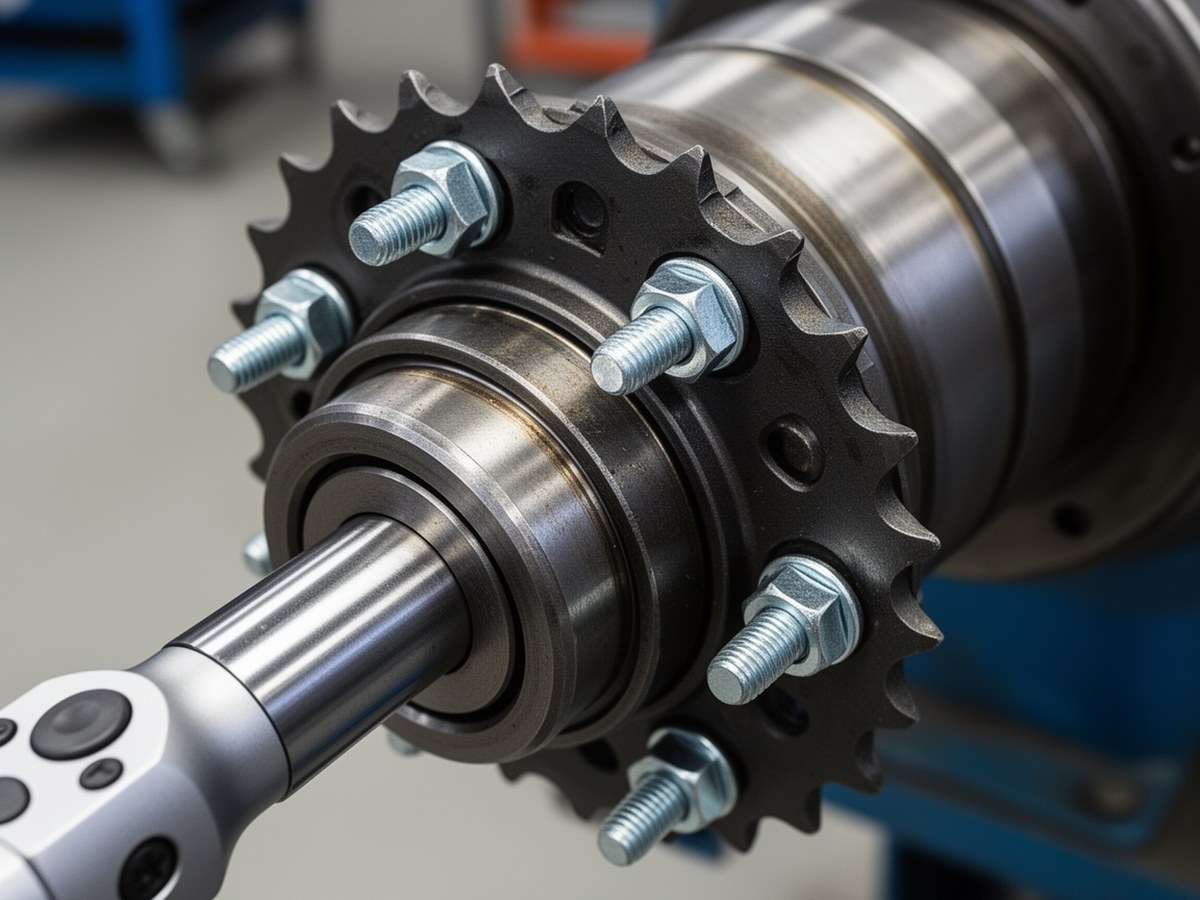

Монтаж
- Очистить вал, посадки и резьбы; удалить следы коррозии, старого фиксатора и заусенцы.
- Проверить вал и паз: нет ли смятия, овальности, задиров.
- Собрать узел без финальной затяжки, выставить по линии цепи.
- Затягивать болты в несколько проходов, крест-накрест, до заданного момента.
- Проверить биение, осевое положение и плавность хода.
Резьбовая дисциплина: все болты должны быть в одинаковом состоянии (сухие или смазанные по инструкции). Нельзя смешивать крепеж разных классов прочности в одном узле. Иначе момент одинаковый, а преднатяг разный.
Перед пуском за 60 секунд
- Момент затяжки подтвержден по кругу.
- Линия цепи и осевое положение проверены.
- Нет локального касания и перекоса.
- Нанесены контрольные метки от проворота и сдвига.
Пошаговая затяжка крепежа
Поставить сразу после алгоритма монтажа как визуальную подсказку по последовательности.
Контроль после пуска и при ТО
| Срок | Проверка | Признак проблемы | Действие |
|---|---|---|---|
| 30 минут | Температура, шум | Локальный перегрев | Остановить, проверить посадку и перекос |
| 2 часа | Протяжка крепежа | Сильный уход момента | Повторная затяжка по схеме |
| 1 смена | Вибрация, метки сдвига | Рост вибрации | Ревизия соосности и преднатяга |
| 1 неделя | Следы микроперемещения | Фреттинг, металлическая пыль | Перемонтаж или замена поврежденных деталей |
Демонтаж и повторная сборка
Демонтаж taper bush через отжимные отверстия: крепеж переставляют в отжимные резьбы и равномерно выжимают втулку из конуса. Ударный съем запрещен.
У разрезной и зажимной ступицы натяг снимают поэтапно и симметрично, без рывков.
Типовые дефекты: симптом → причина → действие
| Симптом | Вероятные причины | Действие |
|---|---|---|
| Проскальзывание звездочки на валу | Недотяг, загрязнение посадки, разный преднатяг по болтам | Разобрать, очистить, унифицировать крепеж и повторить сборку |
| Биение после монтажа | Перекос, дефект вала, неравномерная затяжка | Контроль индикатором, выверка, при необходимости замена |
| Осевой сдвиг | Нарушена последовательность затяжки, слабая осевая фиксация | Перемонтаж, контроль упоров и винтов |
| Фреттинг | Микроперемещение при вибрации | Повысить стабильность натяга, проверить соосность |
Решение по узлу: перемонтаж, ремонт или замена
- Перемонтаж — если дефект процедурный и детали без трещин.
- Ремонт — локально, только в пределах регламента.
- Замена — при трещинах, сорванной резьбе, смятом пазе или стойком биении после корректной сборки.
