Краткое введение
Вакуумное масло — рабочая жидкость, определяющая предельный вакуум, ресурс насоса и безопасность процесса. При выборе учитывают одновременно: вязкость, давление паров, термическую и химическую устойчивость, совместимость с уплотнениями и газовой средой. Ниже — сжатое техническое руководство с практическими критериями, таблицами характеристик, процедурой смены и FAQ.
Содержание
- Краткое введение
- Ключевые свойства вакуумных масел
- Типы масел и сравнительная матрица
- Подбор по типу насоса — таблица соответствий
- Контроль состояния и пороговые значения
- Совместимость уплотнений и правила смешивания
- Процедура смены масла
- Безопасность, хранение и утилизация
- Короткий кейс
- Часто задаваемые вопросы
- Заключение
Ключевые свойства вакуумных масел
Главные параметры: кинематическая вязкость (@40/100°C), давление паров (испаряемость), термическую стабильность, устойчивость к окислению (TAN) и содержание влаги. Методы контроля: вязкость — ASTM D445; TAN — ASTM D664; ИК‑спектроскопия (FTIR) и GC‑MS для примесей; давление паров — по методикам ASTM/ISO (см. ТДС продукта).
| Параметр | Влияние | Практическое ориентирование |
|---|---|---|
| Давление паров | Ограничивает предельный вакуум | Для высоковакуума целевое значение <1×10⁻5 Па (зависит от Т); для ротационных насосов допускаются более высокие значения |
| Вязкость (@40°C) | Уплотнение и смазка элементов | Указывайте в ТДС; типичные диапазоны для насосов 20–100 мм²/с в зависимости от конструкции |
| Tермостабильность / окисление | Ресурс и образование смол | Синтетика (PAO, PFPE) — выше стабильность; следите за приростом TAN >1–2 mg KOH/g |
— Иван Петров
Типы масел и сравнительная матрица
Понимание базовой химической природы масла критично для оценки его поведения в условиях вакуума и агрессивных сред. Ниже — краткая матрица с ключевыми плюсами и минусами.
| База | Преимущества | Ограничения |
|---|---|---|
| Минеральные (ВМ‑серии) | Низкая стоимость, доступность | Более высокая испаряемость и меньшая термостабильность |
| PAO | Хорошая термостабильность, низкая испаряемость | Стоимость выше, проверять химсовместимость |
| PFPE | Минимальная испаряемость, химстойкость | Не смешивать с углеводородами; высокая цена |
| Сложные эфиры/силиконы | Специальные применения | Совместимость с уплотнениями и стоимость |
— Иван Петров
Подбор по типу насоса — таблица соответствий
Тип насоса определяет приоритеты в выборе масла: для глубокой вакуумизации — низкое давление паров, для гидравлически нагруженных агрегатов — защита от износа и термостабильность.
| Тип насоса | Рекомендуемая база | Критерии |
|---|---|---|
| Паромасляный / диффузионный | PAO, PFPE или мин. с очень низкой испаряемостью | Минимальное давление паров → глубокий вакуум |
| Ротационный пластинчатый | Минеральные ВМ‑3/ВМ‑4, PAO | Баланс вязкости и деэмульгирования |
| Винтовой / шестерённый | Специальные гидравлические/вакуумные масла | Высокая термич. стабильность и защита от износа |
| Жидкостнокольцевой | Вода / гликоли / минеральные масла | Выбор между теплоотводом и требуемым вакуумом |
Контроль состояния и пороговые значения
Рекомендуемые индикаторы: изменение вязкости >10% от начального, прирост TAN >1–2 mg KOH/g, влага >500 ppm или появление пены/запаха — повод для замены или регенерации. Контроль ведут по журналу: дата, моточасы, результаты определений (вязкость, TAN, вода, частицы), принятые действия. См. также: Компрессорное масло: выбор, тестирование и обслуживание
| Параметр | Метод | Порог |
|---|---|---|
| Вязкость | ASTM D445 | Δ >10% |
| TAN | ASTM D664 | Прирост >1–2 mg KOH/g |
| Влага | Кулонометрия/влагомер | >500 ppm |
— Иван Петров
Совместимость уплотнений и правила смешивания
| Материал уплотнения | Совместимость (общая) |
|---|---|
| NBR | Чувствителен к полярным эфирным растворителям; подходит с минералькой и некоторыми PAO |
| FKM (Viton) | Хорошая химстойкость; часто предпочтителен для синтетики |
| PTFE | Высокая стойкость к любым базам |
Важно: не смешивать PFPE с углеводородными маслами — возможны реакции и потеря свойств. Всегда проверяйте совместимость по ТДС и на образцах.
Процедура смены масла: порядок действий
- Остановить насос, охладить до рабочей температуры.

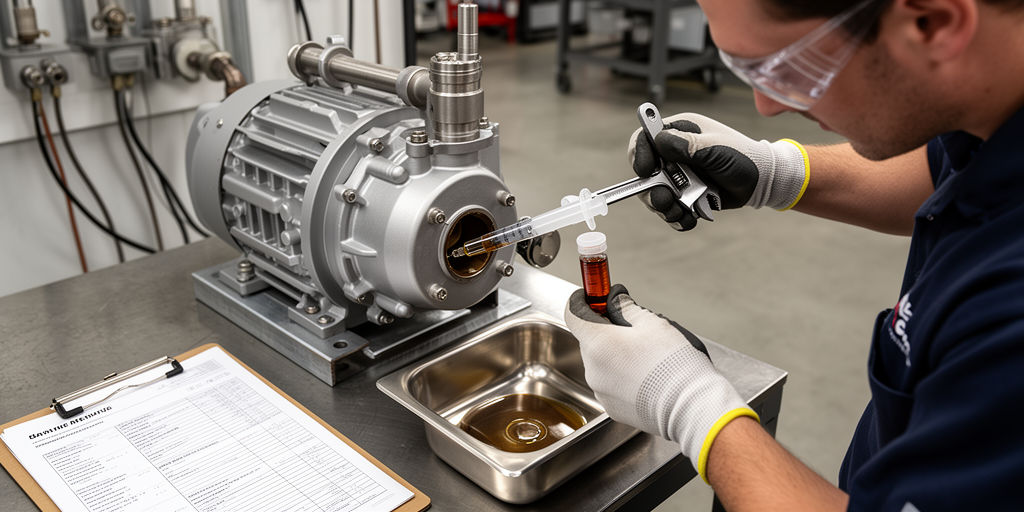

- Отобрать контрольную пробу (визуально и для лаборатории: вязкость, TAN, вода, примеси) и зафиксировать данные в журнале.
- Слить отработанное, утилизировать по MSDS/локальным нормам.
- Промывка: рекомендованные флюиды — совместимый PAO/растворитель с низкой испаряемостью; выполнить короткий прогон и слить промывочную жидкость.
- Залить новое масло по объёму и рекомендациям производителя, прогреть до рабочей Т, контролировать параметры при первых 24–72 ч.
- Через регламентированное время взять контрольную пробу и сравнить с эталоном.
Безопасность, хранение и утилизация
Хранить в герметичной таре при стабильной температуре, избегать контакта с влагой и воздухом. Хранение и транспортировка — по MSDS. Отработанное масло утилизировать как промышленные ОВ, учитывать требования по опасным веществам и местным нормам.
Короткий кейс
Переход с ВМ‑5 на PAO в паромасляном насосе привёл к: росту интервала замены в ~3–4×, снижению частоты очисток и улучшению остаточного вакуума. Рекомендуется пилот с контролем вязкости/TAN/влаги и учётом состава газа.
FAQ
1. Как давление паров влияет на остаточный вакуум?
Чем ниже давление паров при рабочей температуре, тем глубже достижимый вакуум.
2. Какие методы применяют для определения вязкости и TAN?
Вязкость — ASTM D445; кислотное число — ASTM D664; примеси — FTIR, GC‑MS.
3. Когда требуется смена масла?
По результатам контроля: Δ вязкости >10%, прирост TAN >1–2 mg KOH/g, влага >500 ppm или ухудшение вакуума.
4. Стоит ли переходить на PFPE/PAO?
Да при необходимости низкой испаряемости, высокой термостойкости или агрессивной среде; учитывать стоимость и необходимость промывки.
5. Как промывать систему перед сменой базы?
Промывка совместимым средством (PAO/рекомендованный растворитель), контроль остаточных примесей и проверка уплотнений.
6. Можно ли смешивать разные базы?
Не рекомендуется, особенно PFPE с углеводородами — возможна потеря свойств и загрязнение.
7. Какие уплотнения наиболее универсальны?
PTFE — наиболее химически стойкий; FKM обычно совместим с синтетикой; NBR требует проверки на полярные среды.
8. Какие рабочие жидкости подходят для ЖКН?
Вода — лучшее теплоотведение, но ограничивает вакуум; гликоли и масла снижают давление паров и повышают предельный вакуум при компромиссе по теплоотводу.
9. Что фиксировать в журнале масла?
Дата, моточасы, результат определений вязкости/TAN/влаги/частиц, принятые мероприятия и серийные номера партий.
Заключение
Выбор и обслуживание вакуумного масла — сочетание анализа свойств, практических испытаний и внимательного мониторинга. Применение синтетических баз даёт преимущества по стабильности и предельному вакууму, но требует дополнительных мер при смене и проверке совместимости. Системный подход к отбору проб, ведению журнала и своевременной промывке минимизирует риски и снижает эксплуатационные затраты.
