Проектирование автоматической смазки реечных передач выполняют как связанный инженерный контур: исходные данные узла, выбор архитектуры, выбор смазочного материала, расчёт дозирования и рабочего давления, затем ввод в эксплуатацию с подтверждением фактической дозы измерениями.
- Сначала фиксируют границы применимости и допущения расчёта.
- Далее выбирают архитектуру и смазку с проверкой совместимости материалов.
- После расчётов подтверждают решение количественными критериями приёмки.
Назначение, область применения и ограничения
Руководство ориентировано на реечные передачи в оборудовании с повторяемыми режимами: станки с ЧПУ, портальные оси, роботы, транспортные и подъёмные системы. Цель автоматической смазки: поддерживать стабильную плёнку в контакте рейка-шестерня при контролируемом расходе.
Ограничения: методика не заменяет расчёт прочности передачи и не применяется к аварийно изношенным зубьям. При нарушенной геометрии зацепления сначала восстанавливают механику, затем настраивают смазку.
Исходные данные для проектирования
Геометрия и кинематика
- модуль, ширина зуба, активная длина смазки L, м;
- скорость перемещения v, м/с;
- доля времени в зацеплении φ, доли ед.
Нагрузка и режим
- средняя и пиковая нагрузка;
- длительность работы, ч/сут;
- режим: непрерывный или циклический.
Среда и сервис
- температура, пыль, влага, СОЖ;
- доступность точек смазки;
- требования к PLC/SCADA и тревогам.
Допущения и границы расчётной модели
| Пункт | Принято в расчёте | Когда нужно уточнение |
|---|---|---|
| Свойства смазки | Вязкость и NLGI постоянны в рабочем окне | Большие перепады температуры, частые холодные пуски |
| Дозатор | Паспортная повторяемость сохраняется в диапазоне давления | Длинные линии, высокая вязкость, малые дозы |
| Гидролинии | Потери давления оцениваются по чистым линиям | Риск загрязнения, старение шлангов, частые простои |
| Режим узла | Цикл нагрузки квазистационарный | Резкие переходы нагрузки и скорости |
Формулы ниже валидны для предварительного и рабочего инженерного расчёта при подтверждении измерениями на пусконаладке.
Выбор архитектуры системы смазки
| Тип системы | Когда применять | Сильные стороны | Ограничения |
|---|---|---|---|
| Однолинейная | Мало точек, короткие линии | Простая структура | Чувствительна к засорам ветвей |
| Прогрессивная | Нужен контроль последовательной подачи | Хорошая дозируемость, контроль цикла | Блокировка канала влияет на контур |
| Двухлинейная | Большая протяжённость линий | Устойчивость на длинных трассах | Сложнее арматура и настройка |
| Многолинейная | Независимая доза по точкам | Индивидуальная подача | Больше линий и монтажных работ |

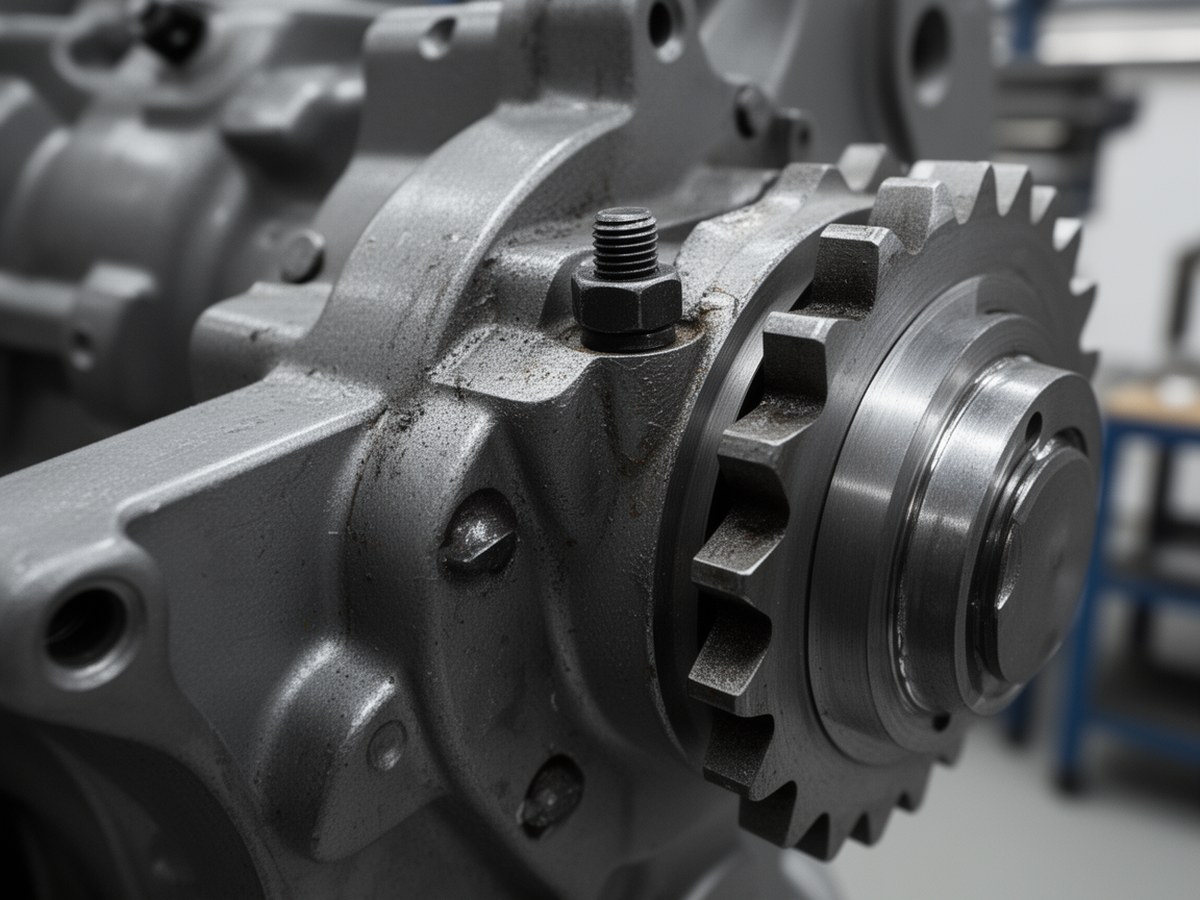

Функциональная архитектура
Разместить сразу после таблицы типов систем для визуальной привязки компонентов.
Выбор смазочного материала
Критерии выбора: кинематическая вязкость базового масла (с указанием температуры, обычно при 40 °C), класс NLGI, EP/AW-присадки, адгезия, водостойкость и прокачиваемость при минимальной температуре.
Материалосовместимость и риски смешения
- Проверять совместимость смазки с уплотнениями (NBR, FKM), шлангами и дозаторами.
- Перед сменой типа смазки выполнять промывку контура и контрольную прокачку.
- Смешение разных загустителей и пакетов присадок допускается только после проверки совместимости.
Расчётная часть
Обозначения и единицы
- n: число точек смазки, шт.
- q_т: доза на точку за цикл, см³/цикл.
- V_цикл: объём на цикл, см³/цикл.
- N_ц: число циклов смазки в час, 1/ч.
- Q_ср: средний расход смазки, см³/ч.
- Q_тр: требуемый расход по режиму узла (удельный расход × активная длина × коэффициенты режима), см³/ч.
- Q_пик: пиковый расход в момент срабатывания цикла, см³/мин.
- P_раб: рабочее давление системы, бар.
Удельный расход
q_уд: удельный расход, см³/(м·ч); L: активная длина рейки, м; k_н: коэффициент нагрузки; k_т: температурный коэффициент.
Доза на цикл и средний расход
t_ц: интервал между циклами, ч.
Рабочее давление
Суммарные потери считают по участкам линии ΣΔP_i. Запас P_зап задают на разброс вязкости и монтажные допуски.
Проверка насоса и резервуара
Обычно k_зап = 1,2-1,5: ближе к 1,2 при стабильной температуре и коротких линиях, ближе к 1,5 при длинных линиях и переменном режиме.
Короткий расчётный пример
Исходные данные: n = 8 точек, q_т = 0,04 см³/цикл, Q_тр = 1,2 см³/ч, смена 16 ч/сут, D_авт = 7 суток, Q_пик = 0,35 см³/мин, k_зап = 1,3.
Расчёт: V_цикл = 8 × 0,04 = 0,32 см³/цикл; N_ц = Q_тр / V_цикл = 1,2 / 0,32 = 3,75 1/ч; t_ц = 1 / 3,75 = 0,267 ч ≈ 16 мин.
Проверка насоса: Q_нас ≥ 0,35 × 1,3 = 0,455 см³/мин.
Проверка резервуара: Q_сут = 1,2 × 16 = 19,2 см³/сут; V_рез ≥ 19,2 × 7 = 134,4 см³. С учётом эксплуатационного запаса принимают не менее 0,2 л.
Подбор компонентов и схема компоновки
| Компонент | Ключевые параметры | Проверка |
|---|---|---|
| Насос | Подача, максимальное рабочее давление | Запас по Q_нас и стабильность при холодном пуске |
| Дозатор | Номинальная доза, повторяемость | Фактическая доза на рабочей вязкости |
| Прогрессивный распределитель | Число выходов, объём секций | Контроль хода секций и доступность ревизии |
| Линии и фитинги | Диаметр, длина, давление | Герметичность и потери давления |
| Аппликатор | Тип нанесения, пятно подачи | Равномерность покрытия по ширине зуба |
Пусконаладка и ввод в эксплуатацию
Чеклист перед запуском
- Подтверждены схема и маркировка линий.
- Резервуар и магистрали очищены.
- Установлены фильтры требуемой тонкости.
- Проверена совместимость залитой смазки с материалами контура.
- Удалён воздух из линий.
- Проверены датчики давления и уровня.
- Заданы начальные уставки цикла.
- Подготовлены мерная ёмкость или весовой контроль.
- Открыт журнал ввода в эксплуатацию.
Количественные критерии приёмки
| Параметр | Критерий | Примечание |
|---|---|---|
| Доза на точку | ±10% от расчётной q_т | По результатам не менее 3 циклов |
| Разброс дозы между точками | не более 15% | Для одинаковых по длине ветвей |
| Рабочее давление цикла | в расчётном диапазоне P_раб ±10% | И ниже допустимого для слабого элемента |
| Удержание давления | без аномального падения после цикла | Косвенный контроль утечек/подсоса воздуха |
| Подтверждение цикла | 100% срабатываний за тестовую серию | По сигналу датчика или хода распределителя |
Эксплуатация, ТО и журналирование
- Ежесменно: уровень, аварийные сигналы, утечки.
- Еженедельно: давление цикла, состояние аппликаторов, чистота зоны рейки.
- Ежемесячно: фактическая доза, фильтры, тренд расхода.
| Поле журнала | Периодичность |
|---|---|
| Дата, оборудование, наработка | каждая запись |
| Уставка цикла и фактический N_ц | еженедельно/после изменений |
| Рабочее давление (min/avg/max) | еженедельно |
| Фактическая доза по контрольным точкам | ежемесячно |
| Долив, расход, тип смазки | по факту |
| Отклонения и корректирующие действия | по факту |
Типовые неисправности и диагностика
| Симптом | Причина | Проверка | Действие |
|---|---|---|---|
| Недоподача | Засор, подсос воздуха, высокая вязкость | Давление, тест дозы, визуальный след | Очистка, развоздушивание, коррекция цикла |
| Переподача | Завышенная доза или частота | Сравнение q_т и N_ц с расчётом | Уменьшить q_т или увеличить t_ц |
| Пульсации давления | Частичная закупорка, нестабильность насоса | Тренд P_раб по циклам | Ревизия фильтра, насоса, линий |
| Потеря цикла распределителя | Заклинивание секции | Контроль индикатора хода | Локализация и замена секции |
При повторяющихся отклонениях сначала перейдите к разделу «Пусконаладка и ввод в эксплуатацию», затем перепроверьте расчётные параметры в разделе «Расчётная часть».
Интеграция с мониторингом состояния
| Сигнал | Порог | Задержка | Действие |
|---|---|---|---|
| Рабочее давление | выход за P_раб ±10% | 5-10 с | Предупреждение, проверка линии и фильтра |
| Низкий уровень | уровень ниже минимального | 0-2 с | Заявка на долив, контроль расхода |
| Нет подтверждения цикла | 0 импульсов при команде цикла | 1 цикл | Авария, остановка по регламенту |
| Рост удельного расхода | +20% к базовому тренду | 24 ч | Проверка утечек, состояния аппликатора и режима |
Итог
Надёжная автоматическая смазка реечной передачи строится на формализованных исходных данных, явных допущениях расчёта, контроле удельного расхода и рабочего давления, а также на количественной приёмке при вводе в эксплуатацию.
