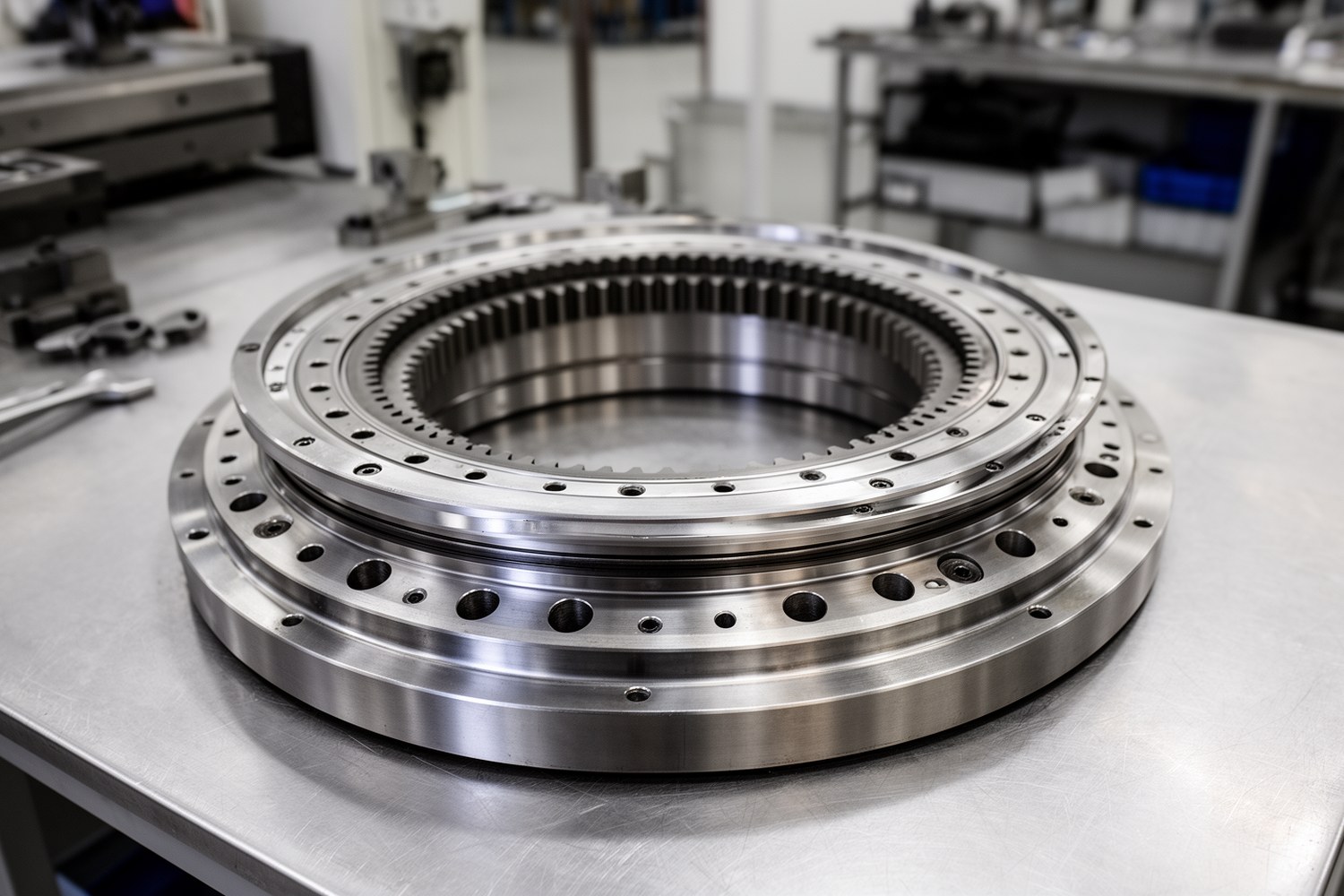

Четырехточечное опорно-поворотное устройство представляет собой поворотный подшипниковый узел большого диаметра, который соединяет неподвижную раму с вращающейся частью машины. В инженерной практике под четырехточечным ОПУ чаще всего понимают однорядный шариковый опорно-поворотный подшипник с дорожками специального профиля. Такой узел воспринимает осевую нагрузку, радиальную нагрузку и опрокидывающий момент при сравнительно небольшой высоте сечения.
- Четырехточечный контакт относится к геометрии взаимодействия шарика с дорожками качения, а не к числу рядов тел качения.
- Основная область применения: механизмы медленного поворота под комбинированной нагрузкой, включая краны, экскаваторы, подъемники, буровые установки и поворотные платформы.
- Окончательный выбор опорно-поворотного устройства выполняют по каталогу, нагрузочным диаграммам и методике производителя.
Что такое четырехточечное ОПУ
ОПУ расшифровывается как опорно-поворотное устройство. Его задача состоит в том, чтобы передавать нагрузки от поворотной части оборудования на опорную конструкцию и одновременно обеспечивать вращение вокруг вертикальной или наклонной оси. В отличие от обычного радиального подшипника, опорно-поворотный подшипник работает с большим диаметром, развитой системой крепления и часто с зубчатым венцом для привода поворота.
Четырехточечное ОПУ обычно выполняют как однорядный шариковый подшипник. Шарики расположены между внутренним и наружным кольцами, а дорожки качения имеют профиль, который формирует две пары возможных контактных зон. Поэтому один ряд шариков может работать с нагрузками разного направления.
Четырехточечные шариковые ОПУ не следует смешивать с перекрестно-роликовыми и двухрядными решениями. Они могут иметь близкие габариты и похожее назначение, но отличаются телами качения, жесткостью, допустимыми нагрузками, трением и требованиями к монтажу.
Принцип четырехточечного контакта
В четырехточечном шариковом подшипнике дорожки качения внутреннего и наружного кольца имеют профилированную, часто близкую к готической, форму. При приложении нагрузки шарик контактирует с дорожками по диагонально расположенным зонам. В зависимости от направления силы работают соответствующие пары контакта, поэтому узел способен воспринимать осевую нагрузку в обе стороны, часть радиальной нагрузки и опрокидывающий момент.
Это не значит, что все четыре контактные зоны равномерно нагружены в каждый момент времени. При изменении направления нагрузки активная пара контактов меняется, а одновременную работу всех четырех точек нельзя принимать как нормальное расчетное допущение без методики производителя. Распределение нагрузки зависит от зазора или преднатяга, точности изготовления, деформации основания и состояния смазки.
Конструкция
Конструкция ОПУ зависит от серии, диаметра, типа зацепления и требований к точности, но набор основных элементов обычно повторяется. Кольца могут иметь сквозные или резьбовые отверстия, наружный или внутренний зубчатый венец, а также каналы для подачи смазки к дорожкам качения. Поворотный подшипник с зубчатым венцом дополнительно проверяют по параметрам зацепления и ресурсу зубьев.
| Элемент | Назначение | Что проверяют при выборе |
|---|---|---|
| Внутреннее и наружное кольца | Образуют несущую часть узла и посадочные поверхности | Диаметры, высоту сечения, материал, точность, схему крепления |
| Дорожки качения | Передают нагрузку через шарики и задают геометрию контакта | Профиль, твердость, допустимые контактные напряжения |
| Шарики | Обеспечивают качение и передачу нагрузки между кольцами | Диаметр, класс точности, материал, количество в ряду |
| Сепараторы или дистанционные элементы | Разделяют шарики и уменьшают взаимное трение | Материал, совместимость со смазкой и температурой |
| Уплотнения | Ограничивают попадание пыли, воды и абразива в зону качения | Стойкость к среде, состояние кромок, ремонтопригодность |
| Смазочные каналы | Подают смазку к дорожкам и телам качения | Расположение масленок, тип смазки, интервал обслуживания |
| Крепежные отверстия | Передают нагрузку на раму и поворотную часть | Класс болтов, шаг отверстий, глубину резьбы, момент затяжки |
| Зубчатый венец | Передает крутящий момент от привода поворота | Тип зацепления, модуль, твердость зубьев, точность сопряжения |

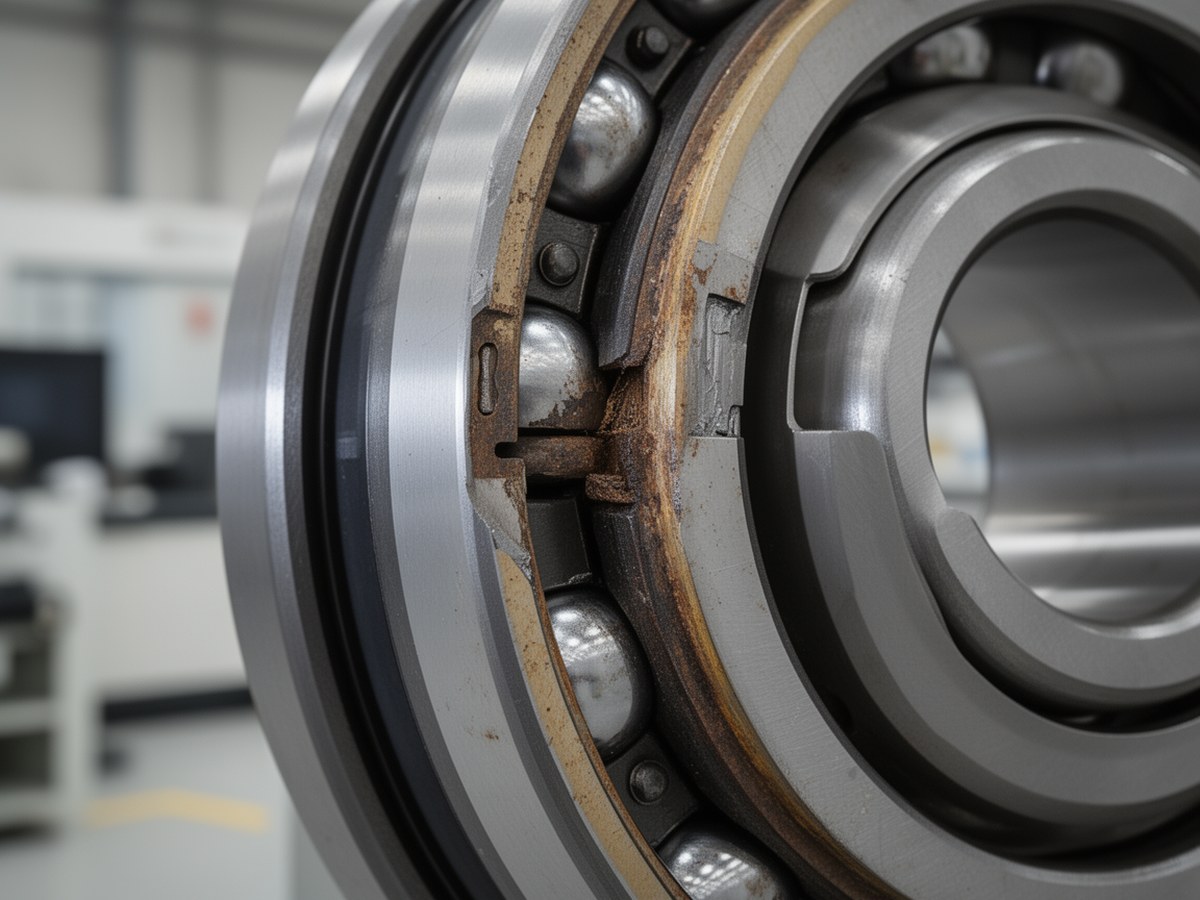

Разрез опорно-поворотного подшипника
Изображение уместно рядом с описанием колец, дорожек качения, шариков, уплотнений и смазочных каналов.
Нагрузки и расчетные параметры
Для первичного расчета вводят три основные величины: осевую нагрузку Fa, радиальную нагрузку Fr и опрокидывающий момент M. Осевая нагрузка действует вдоль оси вращения, радиальная направлена перпендикулярно оси, а момент возникает, когда равнодействующая силы приложена с вылетом относительно центра ОПУ.
Dm = (De + Di) / 2
Здесь Dm обозначает средний диаметр дорожки качения, De и Di обозначают расчетные наружный и внутренний диаметры по дорожке или по каталожной геометрии. Для точного расчета используют не габаритные размеры, а данные производителя.
Pe = X · Fr + Y · Fa + Z · M / Dm
Эта запись показывает только условную схему приведения нагрузок к расчетной величине. Она не является универсальной каталожной формулой для всех четырехточечных ОПУ. У разных производителей расчет может выполняться по нагрузочным диаграммам, предельным моментам, специальным коэффициентам и отдельным проверкам болтового соединения.
M = F · l
Опрокидывающий момент от груза оценивают как произведение силы F на вылет l. В реальном механизме дополнительно учитывают массу стрелы или платформы, динамику, ветер, уклоны, ударные нагрузки и неблагоприятные положения оборудования.
L10 = (C / Pe)3 · 106
Для шарикового подшипника показатель степени 3 используют как ориентир для номинального ресурса в оборотах. Перевод в часы возможен только при известной частоте вращения и реальном рабочем цикле. Для ОПУ с медленным, прерывистым и ударным режимом один расчет L10 не заменяет проверку статической грузоподъемности, контактных напряжений, монтажных нагрузок и допустимого люфта.
Сравнение с другими типами ОПУ
Выбор опорно-поворотного устройства зависит не только от максимальной нагрузки. Важны жесткость, точность вращения, допустимый момент трения, доступная высота, режим смазки и чувствительность к перекосам.
| Тип ОПУ | Особенности | Когда применяют | Ограничения |
|---|---|---|---|
| Четырехточечное шариковое | Один ряд шариков и профилированные дорожки для комбинированной нагрузки | Краны, подъемники, манипуляторы, поворотные платформы при ограниченной высоте узла | Чувствительно к перекосам, требует корректной жесткости основания и смазки |
| Однорядное шариковое с двухточечным контактом | Более простая схема контакта, рассчитанная на менее сложные сочетания нагрузок | Легкие поворотные узлы с умеренными осевыми и радиальными нагрузками | Ограниченные возможности при значительном опрокидывающем моменте |
| Двухрядное шариковое | Два ряда тел качения лучше распределяют осевые и моментные нагрузки | Техника с повышенным моментом и большими диаметрами | Большая высота, масса и стоимость по сравнению с однорядным вариантом |
| Перекрестно-роликовое | Ролики расположены попеременно под углом, высокая жесткость и точность | Станочные столы, робототехника, точные поворотные механизмы | Более высокие требования к монтажу, чувствительность к загрязнению и перекосу |
| Роликовое многорядное | Высокая несущая способность и жесткость при тяжелых режимах | Крупные краны, металлургическое и горное оборудование | Большие габариты, масса, момент трения и сложность обслуживания |
Области применения
Четырехточечные опорно-поворотные устройства применяют в механизмах, где вращение обычно медленное, а нагрузка имеет сложный пространственный характер. Для таких узлов важны не высокие обороты, а устойчивое восприятие вертикальных сил, боковых усилий и момента от вынесенной массы.
| Оборудование | Характер нагрузки | Что важно для ОПУ |
|---|---|---|
| Краны и подъемники | Масса поворотной части, груз на вылете, переменные динамические нагрузки | Запас по опрокидывающему моменту, крепеж, зубчатый венец |
| Экскаваторы и перегружатели | Частые циклы поворота, ударные нагрузки, запыленность | Уплотнения, смазка, контроль люфта, защита от загрязнения |
| Поворотные столы и позиционеры | Силы от обработки или сварки, требования к плавности хода | Точность, жесткость, зазор или преднатяг |
| Буровые установки, антенны, манипуляторы | Комбинация момента, радиальных усилий и требований к наведению | Условия среды, ресурс, доступность обслуживания |
Критерии выбора
Выбор четырехточечного ОПУ начинают с нагрузочной схемы. Нужно определить максимальные и рабочие значения Fa, Fr и M, учесть положение центра масс, вылеты, ускорения, ветровые и ударные воздействия, а также число циклов за расчетный срок службы.
| Критерий | Влияние на подбор | Что уточнить |
|---|---|---|
| Диаметр и высота сечения | Определяют монтажную компоновку и плечо восприятия момента | Доступное пространство, диаметр посадки, высоту рамы |
| Нагрузочная диаграмма ОПУ | Показывает допустимые сочетания осевой нагрузки и момента | Запас по статике, динамике и аварийным положениям |
| Зубчатый венец | Определяет передачу крутящего момента от привода | Наружное или внутреннее зацепление, модуль, ресурс зубьев |
| Зазор или преднатяг | Влияет на люфт, плавность хода, нагрев и требования к монтажу | Допустимый осевой и радиальный зазор, точность позиционирования |
| Условия среды | Задают требования к уплотнениям, смазке и защите от коррозии | Пыль, вода, температура, химическая среда, периодичность мойки |
| Ремонтопригодность | Влияет на стоимость владения и простои техники | Доступ к масленкам, болтам, уплотнениям и зонам контроля |
Ограничения четырехточечных ОПУ
Четырехточечная шариковая схема удобна при ограниченной высоте узла, но чувствительна к деформациям основания. Если рама недостаточно жесткая, часть шариков получает повышенную нагрузку, а расчетная нагрузочная диаграмма уже не отражает фактическое состояние узла.
При высоких ударных нагрузках, больших требованиях к жесткости или точному позиционированию может потребоваться двухрядное, роликовое или перекрестно-роликовое решение. Для тяжелых механизмов выбор выполняют не по одному предельному параметру, а по сочетанию момента, осевой нагрузки, радиальной нагрузки, ресурса, крепежа и монтажной конструкции.
Монтаж и обслуживание
Даже правильно выбранное ОПУ может быстро получить повреждения при слабом основании или ошибках монтажа. Опорные поверхности должны быть жесткими, чистыми и достаточно плоскими. Контроль плоскостности, биения, соосности и непараллельности выполняют по требованиям производителя для конкретного диаметра и серии.
Перед установкой проверяют посадочные поверхности, отсутствие заусенцев и загрязнений, совпадение отверстий, состояние болтов и резьбы. Болты затягивают с контролем момента или методом, указанным в документации. Обычно применяют последовательную затяжку в несколько проходов: сначала предварительную, затем окончательную по крестовой или круговой схеме.
Обслуживание поворотного подшипника включает регулярную подачу смазки, контроль состояния уплотнений, проверку крепежа, оценку люфта и наблюдение за плавностью вращения. Регулировка зазора ОПУ, если она предусмотрена конструкцией, выполняется только по регламенту производителя. Повторная протяжка крепежа также должна выполняться по допустимой методике, чтобы не нарушить расчетное состояние болтового соединения.
Неисправности и признаки износа
Диагностику ОПУ лучше выполнять по совокупности признаков. Один симптом не всегда указывает на повреждение дорожек: причиной может быть ослабление крепежа, деформация рамы, загрязнение смазки или неправильная работа привода поворота.
| Признак | Возможные причины | Рекомендуемые проверки |
|---|---|---|
| Рост люфта | Износ дорожек и шариков, ослабление болтов, деформация опор | Измерить осевой и радиальный зазор, проверить момент затяжки, осмотреть раму |
| Рывки при вращении | Локальные повреждения дорожек, загрязнение, проблемы зубчатого зацепления | Проверить плавность хода без нагрузки, состояние смазки и зубьев |
| Шум или хруст | Недостаток смазки, абразивные частицы, коррозия, разрушение дистанционных элементов | Отобрать смазку, осмотреть уплотнения, проверить наличие металлической пыли |
| Локальный нагрев | Перекос, чрезмерный преднатяг, перегрузка, неправильная смазка | Сравнить температуру по окружности, проверить плоскостность и режим работы |
| Повреждение уплотнений | Старение материала, механическое воздействие, загрязнение при монтаже | Осмотреть кромки, проверить попадание воды и пыли в зону качения |
Практический порядок подбора
В прикладной задаче сначала составляют расчетную схему механизма: массы, вылеты, рабочие положения, силы от привода, динамические коэффициенты и неблагоприятные комбинации нагрузок. Затем определяют Fa, Fr и M для нормального режима, тяжелого режима и возможных кратковременных перегрузок.
После этого выбирают несколько подходящих типоразмеров и проверяют каждый по нагрузочной диаграмме ОПУ, статической грузоподъемности, динамической грузоподъемности и ориентировочному ресурсу. Для опорно-поворотного подшипника крана или экскаватора отдельно рассматривают аварийные положения, ударные воздействия, работу на уклоне и загрязненную среду.
Следующий шаг: проверка сопряженных элементов, включая болтовое соединение, опорную раму, толщину и жесткость плит, зубчатый венец, привод поворота, смазку, уплотнения и доступ к обслуживанию. Если хотя бы один из этих элементов не проходит проверку, увеличения грузоподъемности самого подшипника может быть недостаточно.
Формулы помогают оценить порядок величин, но не заменяют инженерную проверку. Для ответственных механизмов расчет должен учитывать коэффициенты безопасности, спектр нагрузок, перекосы, температуру, загрязнение, смазку, монтажные деформации и требования нормативной документации.
Типичные ошибки выбора и монтажа
- Недооценка опрокидывающего момента при большом вылете груза или рабочего органа.
- Выбор ОПУ по осевой нагрузке без проверки радиальной силы, момента и болтового соединения.
- Установка на недостаточно жесткую или неплоскую раму.
- Нарушение схемы затяжки болтов и отсутствие контроля момента затяжки.
- Использование неподходящей смазки или слишком редкое обслуживание в пыльной и влажной среде.
- Попадание абразива в зону качения при монтаже или повреждении уплотнений.
Краткий итог
Четырехточечное ОПУ рационально применять там, где один компактный поворотный узел должен воспринимать осевую нагрузку, радиальную нагрузку и опрокидывающий момент. Надежность такого решения определяется не только каталожной грузоподъемностью, но и расчетной схемой, нагрузочной диаграммой, жесткостью основания, качеством монтажа, состоянием смазки и регулярной диагностикой.
