Предиктивное обслуживание подшипников дает результат, когда согласованы четыре элемента: выбор датчиков, монтаж, качество данных и правила принятия решений.
Цель и границы метода
Мониторинг состояния отслеживает изменение параметров во времени. Диагностика определяет вероятную причину этих изменений.
Метод лучше всего работает при постепенной деградации: износе дорожек, ухудшении смазки, тепловой перегрузке. Внезапные разрушения без устойчивых предвестников могут не фиксироваться заранее.
Подшипники качения и скольжения: различия в признаках
| Тип узла | Основные признаки | Ограничения | Приоритетные каналы |
|---|---|---|---|
| Качения | Спектральные линии, огибающая, рост импульсности и RMS | Ошибки при неверной кинематике и плохой синхронизации скорости | Вибрация + температура, при необходимости АЭ |
| Скольжения | Температура, режим смазки, вибрация ротора, зазоры, признаки трения | Формулы BPFO/BPFI/BSF/FTF напрямую не применяются | Температура + смазка + процессные параметры, вибрация как дополнительный канал |
Выбор датчиков под задачу
Минимальные критерии выбора: рабочая полоса частот, чувствительность, динамический диапазон, температурный класс, степень защиты, взрывозащита и устойчивость к электромагнитным помехам.
| Класс оборудования | Виброканал | Ориентиры по датчику | Температурный канал | Доп. каналы |
|---|---|---|---|---|
| Критичные машины, >3000 rpm | 10 Hz-20 kHz и выше | IEPE, чувствительность около 100 mV/g, диапазон не ниже ±50 g | RTD или термопара у опоры | АЭ, смазка, ток |
| Насосы и редукторы 1000-3000 rpm | 10 Hz-10 kHz | IEPE или промышленный MEMS, диапазон ±16...±50 g | Контактный датчик в зоне подшипника | Смазка при маслосистеме |
| Низкоскоростные узлы, <1000 rpm | Низкочастотная вибрация + импульсные признаки | Повышенная чувствительность и контроль шумового пола | Обязателен непрерывный тренд | АЭ или активный ультразвук по задаче трения |
IEPE обычно выбирают для стационарных каналов с широкой полосой и высокой повторяемостью. MEMS применяют при ограничениях по размеру и стоимости, но перед внедрением проверяют верхнюю рабочую частоту и шумовой пол на реальном объекте.

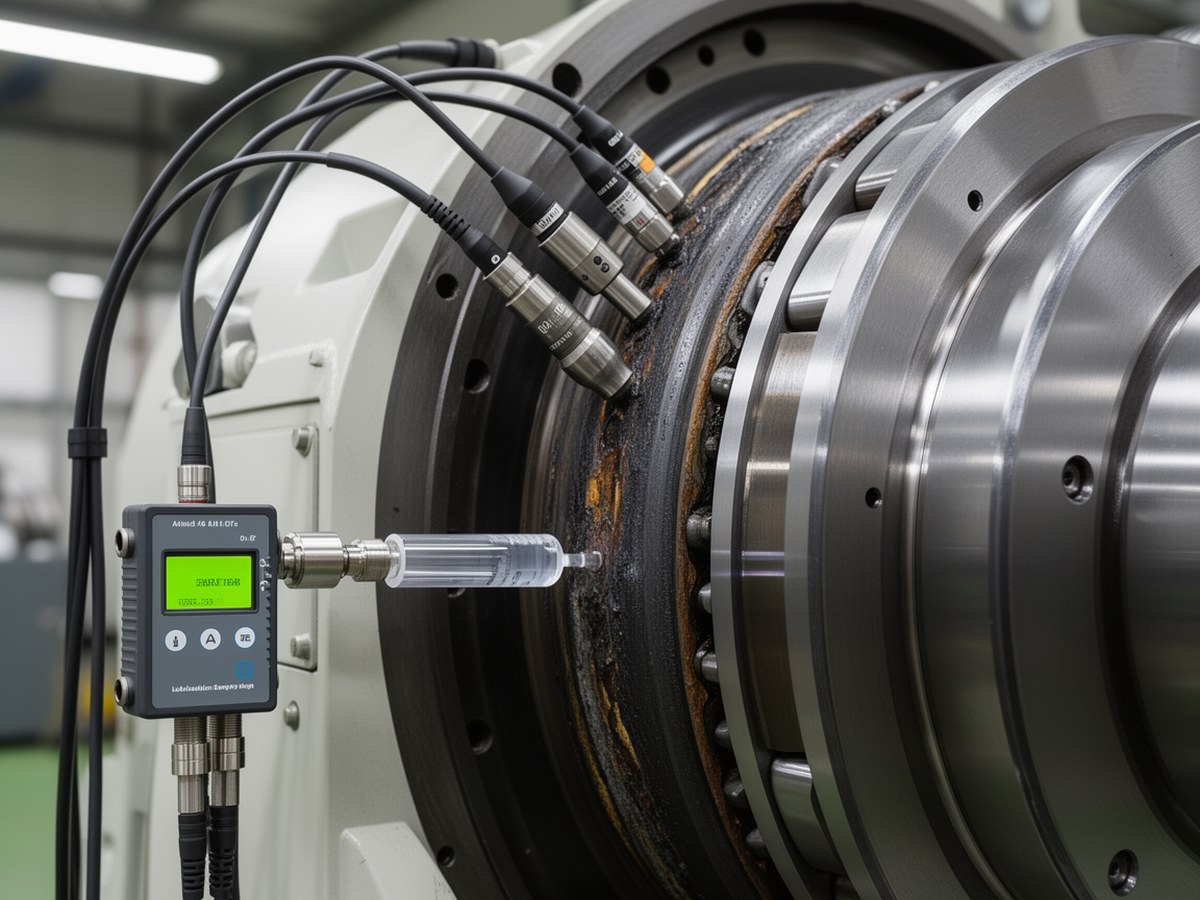

Многоканальный мониторинг
Иллюстрация сочетания вибрации, температуры, АЭ и смазочного канала.
Акустическая эмиссия и активный ультразвук
Пассивная акустическая эмиссия регистрирует сигналы, возникающие в материале при микродефектах и трении. Активный ультразвуковой контроль вводит внешний сигнал и анализирует отклик узла.
Это разные подходы. Для каждого нужны собственные пороги, своя схема монтажа и отдельная валидация на пилоте.
Монтаж и качество данных
На стационарных точках вибрации предпочтительно жесткое резьбовое крепление. Магнитное основание подходит в основном для обходных измерений.
Сигнальные кабели прокладывают отдельно от силовых, экран подключают по принятой схеме заземления. Для высокочастотных каналов критичны акустический контакт, стабильное прижимное усилие и чистая поверхность установки.
Контроль качества канала включает проверку шумового пола, полярности, дрейфа, пропусков пакетов и точности временных меток.
Съем данных и архитектура
Типовой путь данных: датчик, локальный сбор и предварительная обработка, расчет признаков, хранилище трендов и событий, правила тревог, задача в ТОиР.
Критерий Найквиста. В практике мониторинга подшипников обычно закладывают запас 2,5-4 к верхней анализируемой частоте.
| Критичность узла | Тренды | Сырые записи | Интервал опроса | Точность синхронизации |
|---|---|---|---|---|
| Высокая | RMS, crest factor, kurtosis, температура | По расписанию и по событию | 1-5 мин | до 1 мс |
| Средняя | RMS, огибающая, температура | По событию | 5-15 мин | до 5 мс |
| Низкая | RMS, температура | Периодически | 15-60 мин | до 50 мс |
Единицы и визуализацию фиксируют заранее: rpm и Hz с явным пересчетом, вибрация в g и mm/s RMS, параметры БПФ (длина окна, тип окна, перекрытие) в едином протоколе.
Признаки дефектов и расчетные частоты
Для подшипников качения базовый набор признаков включает RMS, crest factor, kurtosis, спектр, огибающую и температурный тренд. Любую интерпретацию выполняют только в привязке к режиму скорости и нагрузки.
BPFI = \frac{N_b}{2}f_r\left(1+\frac{d}{D}\cos\theta\right)
BSF = \frac{D}{2d}f_r\left(1-\left(\frac{d}{D}\cos\theta\right)^2\right)
FTF = \frac{1}{2}f_r\left(1-\frac{d}{D}\cos\theta\right)
Где N_b число тел качения, f_r частота вращения вала (Hz), d диаметр тела качения, D диаметр окружности центров, θ угол контакта.
Пороги предупреждения и останова
Пороговые правила задают по режимам работы, а не одним числом на весь диапазон. Для предупреждения достаточно устойчивого превышения или ускорения тренда. Для останова требуется подтверждение вторым независимым признаком и выдержка по времени.
Типичные интервалы подтверждения: 10-60 секунд для быстрых каналов и 2-3 цикла опроса для трендовых каналов. На пуске и выбеге применяют блокировки, чтобы не фиксировать переходные процессы как дефект.
Базовый период наблюдения на пилоте обычно составляет 4-8 недель. После этого считают ложные срабатывания и пропуски, затем пересматривают пороги с учетом изменившихся режимов, смазки и состояния после ремонта.
Оценка остаточного ресурса
X_t текущее значение признака, X_{thr} порог, \dot{X} скорость изменения признака.
Это рабочая оценка для квазилинейного участка деградации. При нелинейной динамике и смене режима результат нужно пересчитывать.
Экономическая модель внедрения
Эффект считают по разнице «до/после» за один и тот же период эксплуатации.
C_h стоимость часа простоя, C_{системы} затраты на внедрение и сопровождение, C_{ложн} потери от ложных тревог, C_{предотвр} предотвращенные потери от неслучившихся отказов.
Типовые ошибки и приемка
Частые ошибки: перенос порогов между разными режимами, смешение методов АЭ и активного ультразвука, а также приемка канала без проверки шумового пола и синхронизации.
- Разграничены методики для подшипников качения и скольжения.
- Подтверждены параметры датчиков: полоса, чувствительность, диапазон, среда и помехоустойчивость.
- Проверено качество канала: шум, повторяемость, метки времени, целостность данных.
- Пороговые правила валидированы на пилоте по доле ложных срабатываний и пропусков.
- Для каждого симптома закреплено действие ТОиР в регламенте.
