Диагностика подшипникового узла выполняется по цепочке: симптом, подтверждающий признак, измерение, действие. Такой подход снижает риск вторичных повреждений вала, посадочного места, корпуса и уплотнений.
- Ключевые симптомы: шум, скрип, перегрев, рост вибрации, радиальный или осевой люфт, утечка или деградация смазки.
- Минимальный контур контроля: температура, вибрация, люфт, акустика, состояние уплотнений и смазки.
- Числовые пороги ниже ориентировочные, приоритет у регламента производителя узла.
Назначение и границы применения
Руководство применимо к промышленным агрегатам, автомобильным ступицам, бытовой и сельскохозяйственной технике. Цель разделов: помочь распознать признаки износа, отделить дефект подшипника от смежных неисправностей и выбрать безопасное действие.
Belzona 1111, 1 кг20 000 ₽ Без НДС
Devcon Titanium Putty (Ti) 10760, 500 г17 995 ₽ Без НДС
Loctite 243, 10 мл1 450 ₽ Без НДС
Loctite 243, 1000 мл23 500 ₽ Без НДС
Loctite 406, 50 г2 300 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
Одинаковые абсолютные значения температуры или вибрации могут означать разный риск для разных узлов. Оценку проводят относительно базового состояния на сопоставимом режиме работы.
Быстрый маршрут диагностики: 6 шагов
- Зафиксировать симптом и режим, на котором он проявляется (пуск, номинал, выбег, поворот, нагрузка).
- Провести первичный осмотр: крепеж, уплотнения, утечки, следы перегрева, загрязнение.

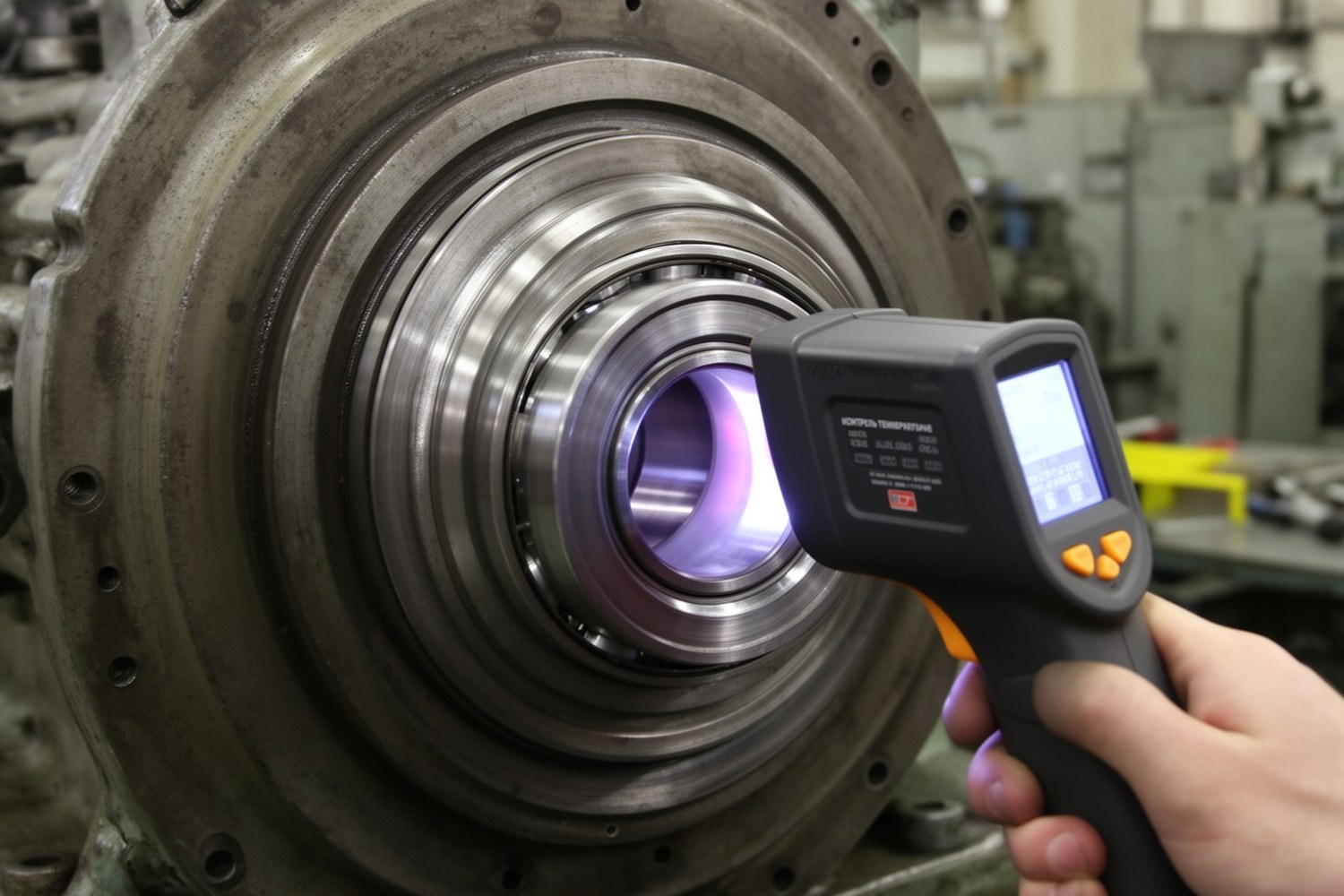

- Снять измерения: температура, вибрация, люфт, акустика.
- Сравнить с базовой линией и трендом за последние смены/пробег.
- Выполнить дифференциальную проверку смежных узлов.
- Принять решение: наблюдение, плановый ремонт или немедленная остановка.
Пороговые критерии решения: наблюдать, ремонтировать, останавливать
| Параметр | Наблюдение | Плановый ремонт | Немедленная остановка |
|---|---|---|---|
| Температура корпуса подшипникового узла | ΔT к базовой +5…+10 °C, тренд стабильный | ΔT +10…+20 °C или рост более 1…2 °C/ч в одинаковом режиме | ΔT более +20 °C, быстрый рост более 3 °C/ч, запах перегретой смазки, дым, побежалость |
| Вибрация (общий уровень) | Рост до 25% к базовому уровню без новых ударных пиков | Рост 25…50% или появление новых выраженных спектральных линий | Скачок более 50% за короткий интервал, ударная составляющая, резкий стук/скрежет |
| Радиальный/осевой люфт | Незначимое изменение в пределах повторяемости измерения | Рост более 30% к базовому или выход к верхней границе допуска OEM | Быстрое увеличение люфта, стук, подклинивание, потеря устойчивости вращения |
| Акустика | Равномерный фон без ухудшения | Устойчивый нарастающий гул, периодический металлический звук | Скрежет, визг, циклический удар, быстрое усиление шума |
Эти ориентиры применяют только вместе с визуальным осмотром и данными по нагрузке. Для критичных узлов допустим более консервативный порог остановки.
Симптомы и вероятные причины
| Симптом | Возможная причина | Подтверждающий признак | Корректирующее действие |
|---|---|---|---|
| Шум после смазки | Пересмазка, несовместимость смазок, загрязнение при заправке | Нагрев после обслуживания, вспенивание/разжижение смазки | Удалить избыток, при сомнении выполнить полную замену смазки с очисткой узла |
| Скрип на холодном пуске | Недосмазка, завышенная вязкость при текущей температуре, коррозия | Скрип уменьшается после прогрева, следы коррозии на дорожке качения | Подобрать смазку по температуре, устранить влагу, дефектовать при стойком скрипе |
| Перегрев | Перегрузка, перекос, ошибка натяга/преднатяга, деградация смазки | Рост тока привода, ухудшение вибрации, потемнение смазки | Снизить нагрузку, проверить центровку и посадки, устранить причину до повторного пуска |
| Рост вибрации | Усталостное выкрашивание, вмятины, загрязнение, дефект посадки | Новые пики в спектре, усиление на гармониках вращения | Локализовать источник, устранить смежные дефекты, заменить поврежденный подшипник |
| Утечка смазки | Износ уплотнений, избыточное заполнение, перегрев | Следы выброса у кромки уплотнения, подсос пыли и влаги | Восстановить герметичность, скорректировать дозировку и интервал ТО |
Как отличить шум подшипника от шума смежных узлов
| Источник | Типичный признак | Проверка |
|---|---|---|
| Подшипниковый узел | Шум меняется с оборотами, часто растет с нагрузкой, есть связь с люфтом и вибрацией корпуса | Контроль вибрации на опоре, измерение люфта, локальный нагрев корпуса подшипника |
| Тормозной узел (авто) | Сильный нагрев колеса/диска после короткого пробега, запах накладок | Сравнить температуру диска и ступицы, проверить подклинивание суппорта |
| Дисбаланс ротора | Пик вибрации на частоте вращения, шум чаще без локального перегрева подшипника | Балансировка, контроль амплитуды на 1× частоте вращения |
| Несоосность вала/муфты | Рост осевой вибрации, перегрев муфты, ускоренный износ уплотнений | Проверка центровки, состояние муфты и опор |
| Редуктор/зубчатая передача | Тональный шум на частоте зацепления, не всегда совпадает с нагревом подшипника | Спектральный анализ с выделением частот зацепления |
Дифференциальная диагностика в полевых условиях

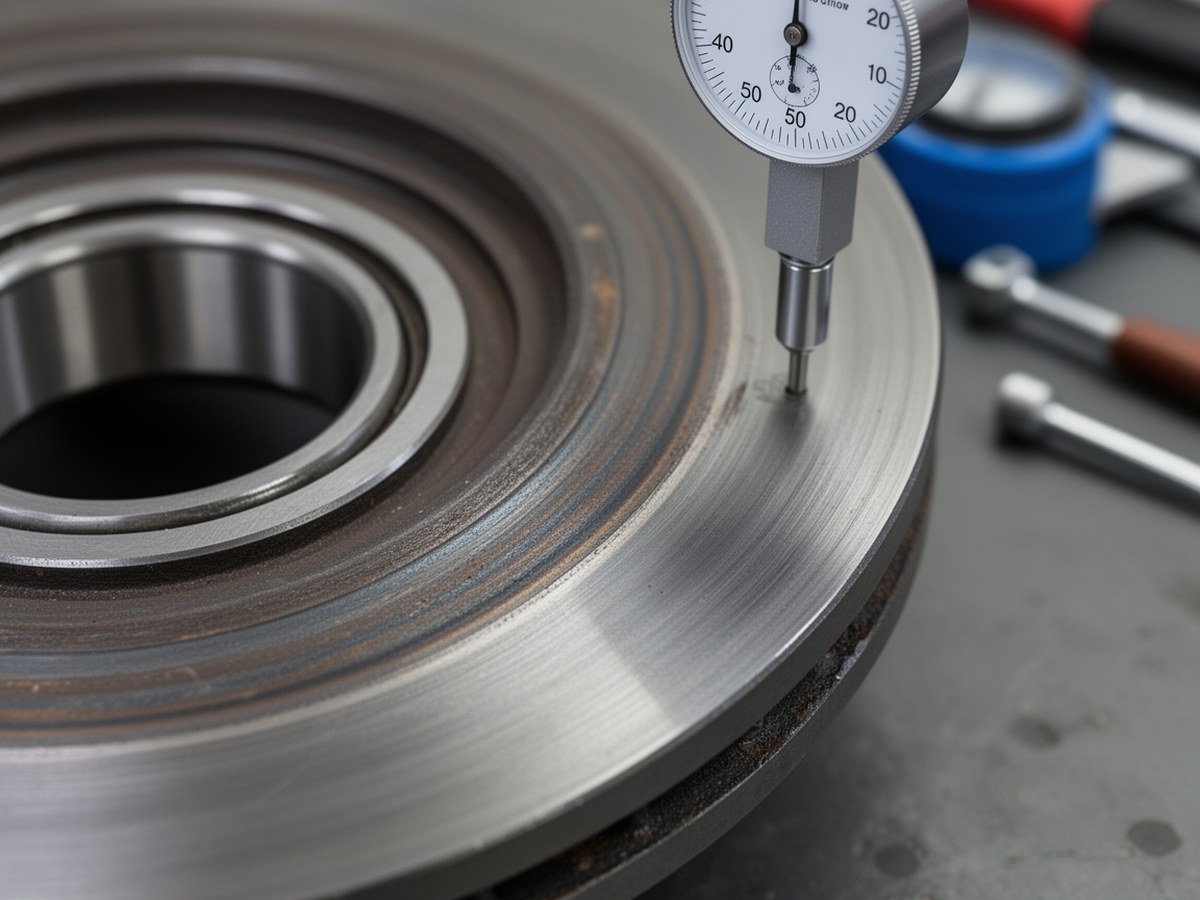

Иллюстрация уместна перед таблицей сравнения источников шума и нагрева.
Инструментальная проверка
Температура: использовать тренд ΔT относительно базовой линии, а не разовое значение.
Вибрация: оценивать общий уровень и изменение спектра.
Люфт: измерять индикатором. Для большинства узлов первичную оценку выполняют в разгруженном состоянии; для высоконагруженных опор дополнительно подтверждают поведение под рабочей нагрузкой по регламенту OEM.
Уплотнения: фиксировать следы подсоса пыли и влаги, а также выброса смазки.
Ошибки монтажа нового подшипника: чеклист приемки
- Посадочные поверхности очищены, без задиров и овальности вне допуска.
- Усилие запрессовки передавалось через кольцо с натягом, без передачи через тела качения.
- Проверены натяг/преднатяг и осевой зазор по документации узла.
- Исключен перекос при установке, соблюдена соосность вала и корпуса.
- Крепеж затянут с требуемым моментом, применены фиксирующие элементы по регламенту.
- После пуска выполнена контрольная проверка через короткий интервал: температура, шум, вибрация, утечки смазки.
Смазка и уплотнения: быстрый контроль за 5 минут
- Нет ли свежего выброса смазки из-под уплотнения.
- Не изменились ли цвет, запах, консистенция смазки.
- Не превышен ли объем заполнения.
- Используется ли один совместимый тип смазки без смешивания неизвестных составов.
- Нет ли попадания воды, пыли, моющих растворов.
При сомнении в совместимости смазок рекомендуется безопасная процедура: полная очистка и перезаправка рекомендованным составом.
Матрица условий среды и интервалов обслуживания
| Условия | Риск | Коррекция интервала осмотра/смазки |
|---|---|---|
| Чистое помещение, стабильная нагрузка | Низкий | Базовый интервал по OEM |
| Пыльная среда | Абразивный износ | Сократить интервал в 1.5-2 раза, усилить контроль уплотнений |
| Влага, частая мойка | Коррозия, эмульсия смазки | Сократить интервал в 2 раза, применять усиленные уплотнения |
| Ударные нагрузки | Вмятины, ложное бринеллирование | Учащенный контроль люфта и вибрации, ранняя дефектация при стуке |
| Повышенная температура окружающей среды | Ускоренная деградация смазки | Сократить интервал, проверить класс смазки и теплоотвод |
Классификация повреждений по ISO 15243: мини-глоссарий
| Категория | Механизм | Визуальный паттерн |
|---|---|---|
| Усталостные повреждения | Циклические контактные напряжения | Выкрашивание, шелушение дорожки качения |
| Износ | Абразив/недостаточная пленка смазки | Матовые дорожки, борозды |
| Коррозия | Влага, агрессивная среда, конденсат | Пятна окисления, раковины |
| Вмятины/деформации | Удар, вибрация в простое, ошибки монтажа | Локальные отпечатки, ложное бринеллирование |
| Термоповреждения | Перегрев, разрушение смазочной пленки | Побежалость, потемнение, следы прихвата |
Расчетные ориентиры
Базовая расчетная долговечность: L10 = (C/P)^p, где p = 3 для шариковых и p = 10/3 для роликовых подшипников.
Тепловой тренд: ΔT = Tтек - Tбаз. Рост ΔT на одинаковом режиме более информативен, чем единичное измерение температуры.
Нормативная база
ГОСТ 520-2011 применяют как базу по общим требованиям к подшипникам качения. ISO 15243 используют для терминологии, распознавания механизмов повреждения и анализа причин отказа. Для допусков, моментов затяжки, натяга, преднатяга, смазки и интервалов обслуживания приоритет имеют документы производителя конкретного узла.
