В реечной передаче отдельно нормируют точность детали и точность ее установки. Такой подход помогает понять, где возникает ошибка, в изготовлении, в базировании или в регулировке зацепления.
Коротко главное
- Параметры изготовления рейки и геометрию ее установки в узле проверяют отдельно, после чего сводят результаты в единый протокол.
- На длинных участках ключевыми становятся стыки секций, накопленная погрешность шага, боковой зазор и температурная компенсация.
Область применения
Материал применим к прямозубым и косозубым рейкам (ориентировочно модуль 1–16 мм) в приводах линейного перемещения, включая секционные сборки. Числа ниже даны как ориентиры, окончательные пределы задают КД, ТУ и действующая редакция НД.
Belzona 1111, 1 кг20 000 ₽ Без НДС
Devcon Plastic Steel Putty (A) 10110, 500 г4 750 ₽ Без НДС
Devcon Titanium Putty (Ti) 10760, 500 г17 995 ₽ Без НДС
Loctite 243, 10 мл1 450 ₽ Без НДС
Devcon Plastic Steel 5-Minute Putty (SF) 10240, 454 г10 800 ₽ Без НДС
Loctite 243, 1000 мл23 500 ₽ Без НДС
Приоритет требований при конфликте документов
- Договорная спецификация и ТЗ проекта.
- КД сборочной единицы (включая базовые поверхности и требования к зацеплению).
- ТУ изготовителя узла/рейки.
- ГОСТ/ISO.
- Если значения расходятся, принимают более строгий предел и проверяют технологическую выполнимость.
После выбора приоритета переходят к карте контроля, чтобы каждый параметр был связан с конкретным документом и методом измерения.
Нормативная матрица: параметр → НД → единица → контроль
| Параметр | НД (раздел применения) | Единица | Метод контроля |
|---|---|---|---|
| Термины, степени точности, показатели реечной передачи | ГОСТ 10242-81 (разделы и таблицы по точности, плавности, контакту, зазору) | мм, мкм | Сверка обозначений и пределов в протоколе |
| Точность сопряженного зубчатого колеса | ГОСТ 1643-81 (нормы точности зубчатых колес) | мм, мкм | Контроль по карте измерений колеса |
| Исходный контур зуба рейки | ГОСТ 13755-81 (параметры исходного контура) | мм | Шаблоны/профилометрия/измерительная система |
| Прямолинейность, параллельность, угловое положение при установке | КД узла + стандарты геометрических допусков (ISO 1101 или эквивалентный ГОСТ) | мм/м, рад | Индикатор, уровень, лазерная выверка |
| Боковой зазор, пятно контакта | КД/ТУ передачи + требования по виду сопряжения | мм, мкм | Щупы, краска контакта, контрольный прогон |
Термины и обозначения
Допуск - нормируемый предел параметра. Отклонение - фактически измеренное значение.
fpt - локальная погрешность шага; FpΣ - накопленная погрешность шага; δlin - отклонение от прямолинейности установки; θ - угловое отклонение, рад; j - боковой зазор; ΔT - изменение температуры.

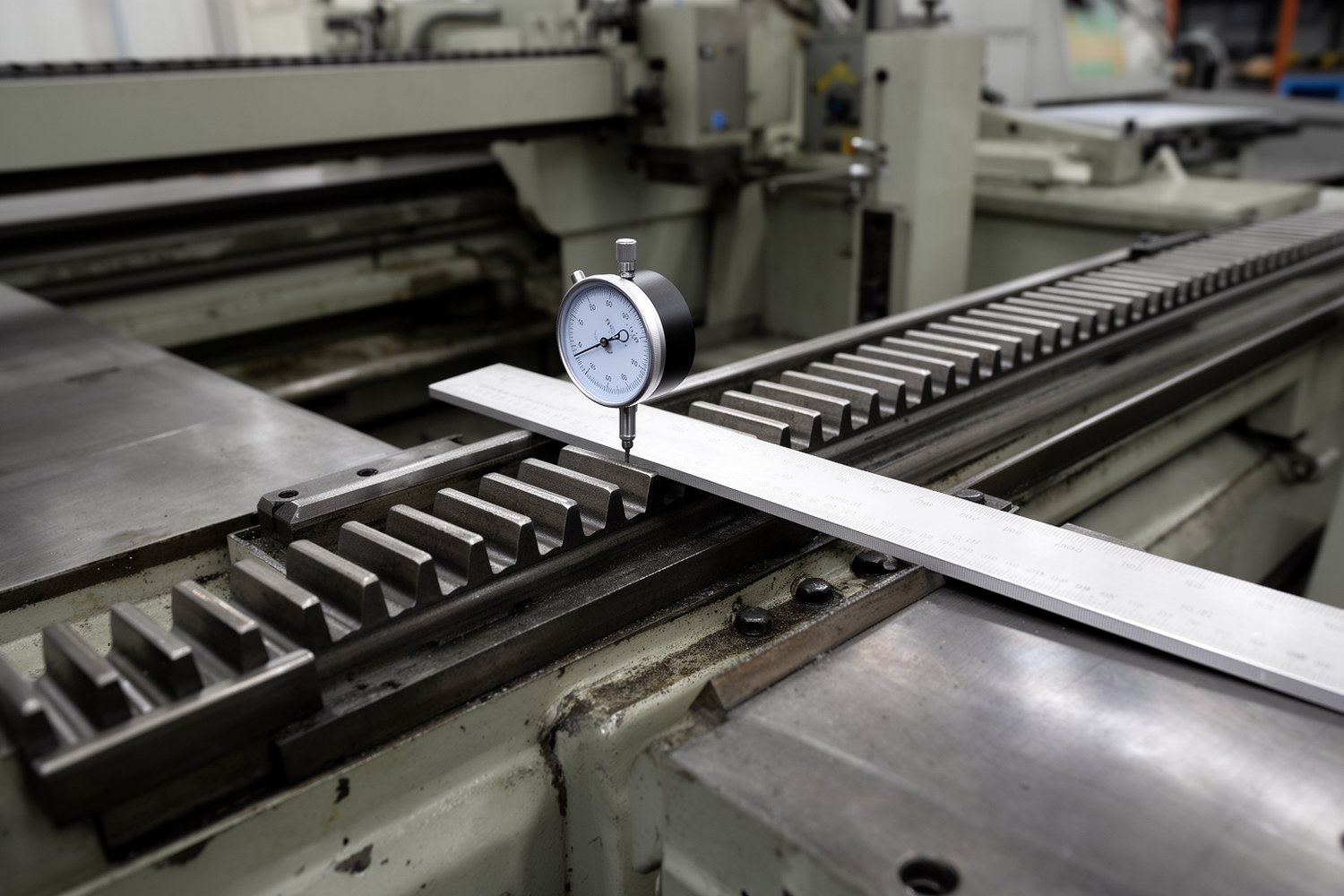

Что контролируют при монтаже
| Отклонение | Что измеряют | Влияние |
|---|---|---|
| Прямолинейность оси рейки | Положение по длине, мм/м | Систематическая ошибка перемещения |
| Параллельность базам | Положение делительной линии к базе | Кромочный контакт, шум, нагрев |
| Угловое положение θ | Наклон в рабочих плоскостях, рад | Смещение пятна контакта |
| Боковой зазор j | Зазор в паре рейка-колесо | Люфт или риск заклинивания |
| Стык секций | Ступенька, скачок шага, боковое смещение | Ударность, локальный износ |
Далее используют расчетные соотношения, чтобы проверить, укладываются ли фактические значения в требуемый диапазон.
Расчетные соотношения
Пересчет допуска накопленной погрешности шага на фактическую длину
FpΣ(L)=FpΣ(L0)×√(L/L0)
L0 - базовая длина (обычно 1000 мм), L - фактическая длина контроля. Формулу применяют как инженерную оценку при сопоставимых условиях измерения.
Связь углового и линейного отклонений
δh=θ×h
h - плечо измерения, мм; θ - рад.
Бюджет позиционной ошибки оси
Δpos² ≥ Δrack² + Δdrive² + Δmeasure²
Δrack - вклад рейки и ее монтажа, Δdrive - вклад привода, Δmeasure - вклад системы измерения. Соотношение δlin=Δpos/(2×tanφ) используют только как частную модель, а не как универсальное правило.
Мини-пример пересчета
Если задано FpΣ(1000)=0,050 мм и контролируемая длина L=2500 мм, то FpΣ(2500)=0,050×√2,5≈0,079 мм.
Ориентировочные диапазоны по степеням точности (требуется верификация по НД/ТУ)
| Степень точности (ориентир) | FpΣ на 1000 мм | Прямолинейность установки на 1000 мм | Типичное применение |
|---|---|---|---|
| 6–7 | 0,02–0,05 мм | 0,01–0,03 мм | Прецизионные оси |
| 8 | 0,05–0,08 мм | 0,03–0,05 мм | Точные общепромышленные приводы |
| 9 | 0,08–0,13 мм | 0,05–0,07 мм | Общепромышленная подача |
| 10 | 0,13–0,20 мм | 0,07–0,10 мм | Тяжелонагруженные приводы |
Стыковка секционных реек: критерии годности
| Параметр в стыке | Годность (ориентир) | Брак |
|---|---|---|
| Высотная ступенька Δhстык | |Δhстык| ≤ 0,02–0,05 мм | Превышение предела, повторяемый удар при проходе стыка |
| Скачок шага Δpстык | |Δpстык| ≤ fpt для локального участка | Локальное превышение fpt, нестабильное пятно контакта на 2–3 зубах |
| Боковое смещение линии зуба | В пределах допуска параллельности/соосности по КД | Кромочный контакт, рост шума и вибрации |
| Накопление по трассе | FpΣ(L) ≤ предел спецификации | Превышение предела на полном рабочем ходе |
После проверки стыков оценивают температурное поведение, так как на длинной базе оно может изменить зазор и контакт.

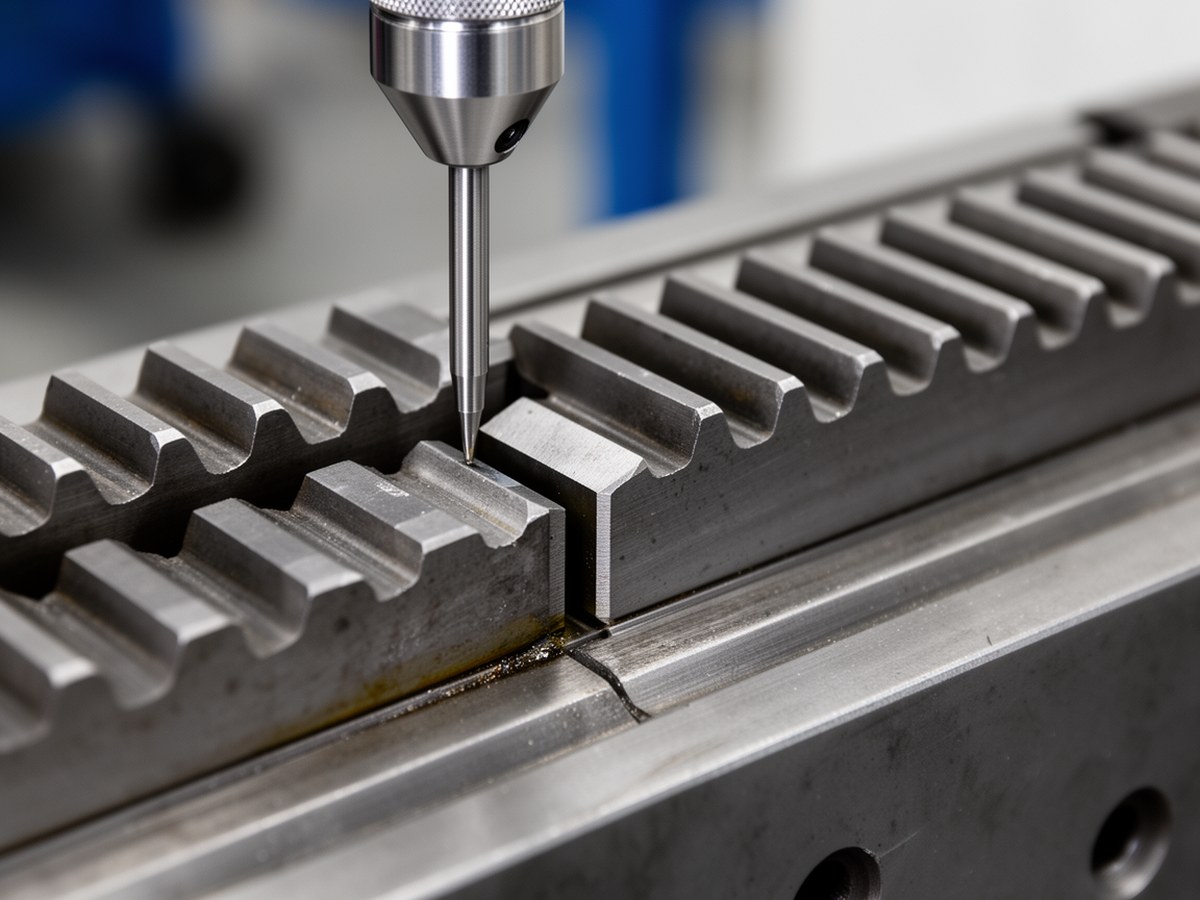

Контроль зоны стыка секций
Разместить перед таблицей критериев, чтобы сразу показать точки замера.
Температурная компенсация
ΔL=α×L×ΔT
Сталь-сталь: при L=3000 мм, ΔT=25 °C, α=12×10⁻⁶ 1/°C получаем ΔL≈0,90 мм.
Сталь-алюминий: при Δα≈11×10⁻⁶ 1/°C и тех же L, ΔT дифференциальное удлинение составляет около 0,83 мм.
Для длинных реек обычно применяют схему «фиксированная точка + плавающие опоры» и настраивают зацепление при температуре, близкой к рабочей.
Короткий алгоритм выбора требуемой точности
- Задать требование по позиционированию и режим нагрузки (скорость, реверс, ударность).
- Разделить бюджет ошибки между рейкой, приводом и измерительной системой.
- Выбрать ориентировочную степень точности и предварительные монтажные пределы.
- Для секционной трассы назначить отдельные критерии стыка и предел FpΣ(L).
- Проверить температурный сценарий и скорректировать схему крепления.
- Подтвердить значения натурными измерениями и протоколом приемки.
Приемка монтажа
- Проверка базы: чистота, геометрия, жесткость.
- Измерение прямолинейности, параллельности и углового положения.
- Контроль зацепления: боковой зазор и пятно контакта.
- Динамический прогон: малая скорость, рабочая скорость, реверс.
- Оформление протокола с результатами и решением о годности.
| Поле протокола | Что фиксируют |
|---|---|
| Температура | Температура узла и окружающей среды |
| Длина базы | Базовая длина L0 и фактическая длина L |
| Средство измерения | Тип, номер, класс/погрешность |
| Повторяемость | Не менее 2–3 проходов и разброс результатов |
| Итог | Факт, допуск, решение «годен/не годен» |
Ограничения применимости расчетов
Приведенные формулы и диапазоны предназначены для предварительной инженерной оценки. Для выпуска и приемки узла обязательна верификация по действующим НД, КД, ТУ и условиям конкретного применения.
