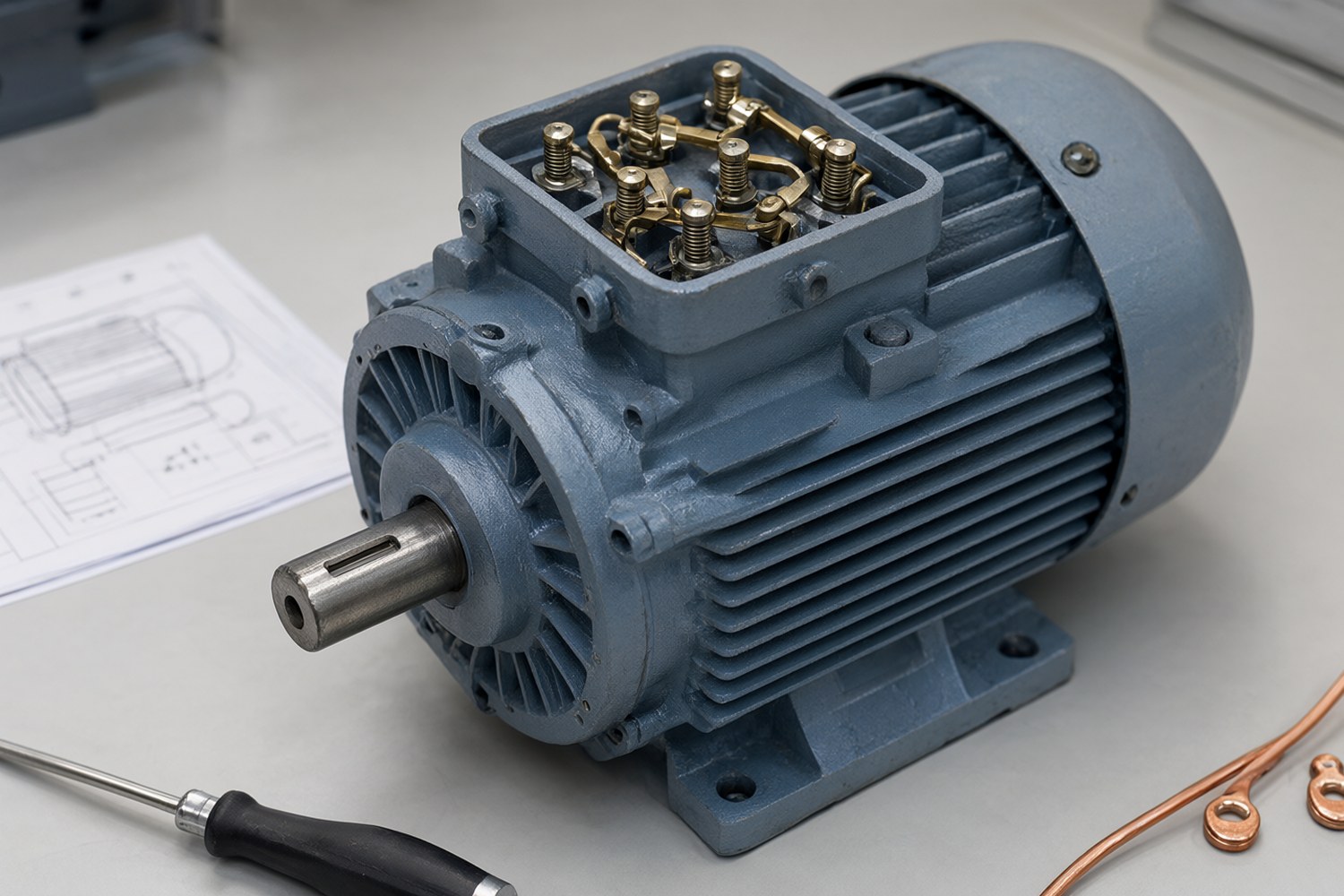

Металлургическая промышленность относится к категории предприятий с тяжелыми условиями эксплуатации электрооборудования. Электродвигатели здесь работают в условиях высокой запыленности (металлическая пыль, шлак), перепадов температур, повышенной влажности и агрессивных химических сред. Статистика отказов оборудования в таких условиях может превышать отраслевые нормы в 2–3 раза, что делает критически важным правильный выбор типа, исполнения и режима работы двигателя.
Условия эксплуатации и требования к исполнению
При проектировании электроприводов металлургических агрегатов необходимо учитывать совокупность внешних факторов, которые напрямую влияют на срок службы изоляции обмоток, подшипниковых узлов и механической целостности конструкции. Согласно ГОСТ Р МЭК 60034-1, стандартные исполнения (УХЛ, ОМ) часто требуют модификации для работы в цехах.
| Фактор воздействия | Значения в металлургии | Влияние на электродвигатель |
|---|---|---|
| Температура среды | +40°C…+60°C (локально до +80°C) | Ускоренное старение изоляции, снижение допустимой нагрузки |
| Запыленность | До 100 мг/м³ (включая металлическую пыль) | Забивание вентиляционных каналов, абразивный износ подшипников |
| Влажность | До 98% (зоны охлаждения, травление) | Коррозия токопроводящих частей, снижение сопротивления изоляции |
| Вибрация | До 6,3 мм/с и выше (ударные нагрузки) | Ослабление креплений, разрушение подшипниковых колец |
| Агрессивная среда | Пары кислот, щелочей, масел | Химическая деградация лакокрасочных покрытий и уплотнений |
Важно: Для работы в агрессивных средах (травильные отделения, коксохимия) требуется не только высокая степень защиты корпуса, но и применение специальных лаков и покрытий, устойчивых к химическому воздействию. Стандартные промышленные исполнения часто выходят из строя в таких условиях в течение 1–2 лет.
Степени защиты и классы изоляции
Основным параметром защиты от внешних воздействий является индекс IP (International Protection). В металлургии минимально допустимым уровнем считается IP54 (защита от пыли и брызг), однако для открытых участков цехов и зон с высокой запыленностью рекомендуется исполнение IP55 или IP65 (пыленепроницаемые, защита от сильных струй воды).
Класс нагревостойкости изоляции определяет максимальную температуру, которую может выдержать обмотка без необратимых изменений. В металлургических условиях стандартный класс B (130°C) часто недостаточен. Рекомендуется использовать классы F (155°C) или H (180°C). Это позволяет двигателю работать при повышенных температурах окружающей среды с запасом по термостойкости, значительно продлевая ресурс.
Взрывозащищенное исполнение
В зонах с возможным образованием взрывоопасных смесей (газоопасные участки коксохимических производств, склады пылеобразующих материалов) применяются двигатели во взрывозащищенном исполнении (Ex). Они маркируются категориями, например, II2G (газ) или II2D (пыль), и имеют усиленные корпуса, способные выдержать внутренний взрыв без разрушения оболочки.
Типы электродвигателей для металлургических приводов
Выбор типа двигателя зависит от характера нагрузки, требований к регулировке скорости и условиям пуска. В металлургии применяются три основные группы машин.
Асинхронные с короткозамкнутым ротором (АКР)
Наиболее распространенный тип. Применяются для приводов конвейеров, вентиляторов, насосов охлаждения. Отличаются простотой конструкции и надежностью. Для тяжелых пусков требуются двигатели с повышенным пусковым моментом или частотное регулирование.
Асинхронные с фазным ротором (АФР)
Используются в механизмах с тяжелыми условиями пуска (доменные печи, крупные краны). Позволяют вводить пусковой резистор в цепь ротора, что снижает пусковой ток и увеличивает пусковой момент. Требуют обслуживания щеточного аппарата. Постепенно вытесняются частотными приводами.
Синхронные двигатели
Применяются в мощных приводах прокатных станов и компрессоров. Обеспечивают высокий КПД и возможность работы с cos φ ≈ 1, что полезно для компенсации реактивной мощности в сети предприятия. Важно: требуют сложного пускового оборудования (ПЧ или автотрансформаторный пуск), что удорошает проект.
Отдельную нишу занимают крановые электродвигатели (серии МТФ, 4МТФ, МТН, 4МТН). Они конструктивно усилены, имеют встроенный тормоз и предназначены специально для работы в повторно-кратковременных режимах с частыми реверсами. Также в старых прокатных станах могут встречаться двигатели постоянного тока (ДПТ), обеспечивающие точное регулирование скорости, хотя их доля снижается.
Режимы работы и расчет мощности
Ключевым критерием подбора двигателя является режим работы по ГОСТ 183-2011. В металлургии преобладают кратковременные и повторно-кратковременные режимы, где двигатель не успевает прогреться до установившейся температуры, но и не успевает остыть между циклами.
| Режим работы | Время включения (ПВ) | Типичные механизмы в металлургии | Особенности |
|---|---|---|---|
| S3 | 15%, 25%, 40%, 60% | Мостовые краны, конвейеры, доменные лебедки | Постоянная нагрузка, частые пуски |
| S4 | 25%, 40%, 60% | Механизмы с частыми пусками и ударами нагрузки (дробилки) | Тяжелый пуск, значительное время разгона |
| S6 | 100% (непрерывный) | Основной прокат, непрерывные конвейеры, воздуходувки | Непрерывная работа без пауз |
Методика расчета мощности
Расчет мощности двигателя для металлургического привода должен учитывать не только номинальную нагрузку, но и коэффициент запаса, связанный с неблагоприятными условиями охлаждения и возможными перегрузками.
Где: - Pдв — требуемая номинальная мощность двигателя, кВт; - Pн — мощность на валу механизма, кВт; - ηмех — КПД механической передачи (редуктора, муфт); - Kз — коэффициент запаса по мощности (рекомендуется 1.15–1.25 для металлургии); - Kреж — поправочный коэффициент на режим работы (учитывает нагрев при ПВ < 100%).
Для режимов S3 и S4 мощность двигателя выбирается не по среднему значению нагрузки, а по эквивалентному моменту или мощности с учетом потерь на пуск и торможение. Если в каталоге производителя нет точного соответствия по ПВ, используется формула пересчета мощности двигателя режима S1 в эквивалент для режима S3:
Где PS1 — мощность двигателя для непрерывного режима (ПВ=100%), а PS3 — допустимая мощность для требуемого процента включения. Обратите внимание: при уменьшении ПВ (переходе от S1 к S3) допустимая мощность двигателя растет, так как он успевает охлаждаться между циклами.
Конструктивные особенности и охлаждение
В условиях высокой запыленности и температуры стандартная система охлаждения самовентиляции (IC411) может быть неэффективной. Забитый пылью радиатор не отводит тепло, а горячий воздух от вентилятора дополнительно подогревает обмотки.
Системы охлаждения (IC)
Для тяжелых условий применяются двигатели с независимым охлаждением:
- IC 411 (W01): Самовентиляция, закрытое исполнение. Подходит для чистых помещений с нормальной температурой. В металлургии используется редко, только в вспомогательных цехах.
- IC 611 (WCC): Независимое охлаждение вентилятором. Вентилятор питается от отдельного двигателя, а не от вала основного мотора. Обеспечивает стабильный поток воздуха независимо от скорости вращения основного ротора. Критически важен для крановых приводов и прокатных станов. Примечание: требует отдельного источника питания для вентилятора, что нужно учитывать при проектировании щитов управления.
- IC 81W: Водяное охлаждение. Применяется в двигателях сверхвысокой мощности (прокатные станы > 10 МВт), где воздушное охлаждение физически не справляется с отводом тепла.
Подшипниковые узлы
Вибрация и ударные нагрузки — главные враги подшипников в металлургии. Стандартные подшипники часто выходят из строя из-за микротоков, проходящих через них (эффект электрического прожига), и абразивного износа от пыли.
Рекомендация: Для двигателей, работающих в режимах S3/S4 с частыми реверсами, необходимо использовать подшипники с изоляцией от электрических токов (с керамическими шариками или изоляционным слоем на внешнем кольце). Также рекомендуется применять смазки с высокой температурной стабильностью и ресурсом, рассчитанным на работу при температурах до 90–100°C в зоне подшипника.
Энергоэффективность и цифровая диагностика
Хотя металлургические двигатели часто работают в кратковременных режимах, где экономия электроэнергии менее очевидна, чем в непрерывных процессах, общий вклад электроприводов в энергобалант завода огромен. Переход на классы энергоэффективности IE3 (Premium) и IE4 (Super Premium) снижает потери на нагрев, что особенно важно в условиях плохой вентиляции цехов.
Современный подход к эксплуатации включает внедрение систем предиктивной диагностики:
- Вибродиагностика: Контроль спектра вибрации позволяет выявить дисбаланс ротора, misalignment валов и дефекты подшипников на ранней стадии.
- Термография: Тепловизоры используются для контроля равномерности нагрева корпуса и выявления перегрева отдельных фаз обмотки.
- Анализ токовых спектров (MCSA): Позволяет диагностировать обрыв стержней ротора и эксцентриситет воздушного зазора без разборки двигателя.
Использование частотных преобразователей (ПЧ) совместно с двигателями общего назначения или специализированными приводами позволяет оптимизировать кривую момента-скорости, снижая механические удары и экономя энергию на механизмах с переменной нагрузкой (вентиляторы, насосы).
Ключевые выводы для инженера:
- Не используйте стандартные двигатели (S1, IP44) в зонах с температурой >40°C и запыленностью — ресурс снизится в разы.
- Для крановых и конвейерных приводов обязательны режимы S3/S4 и исполнение IC611.
- Класс изоляции F или H — минимальный стандарт для доменных и прокатных цехов.
- Расчет мощности должен включать коэффициент запаса 1.2–1.25 для компенсации пиковых нагрузок.
- Защищайте подшипники от микротоков и абразивной пыли.
