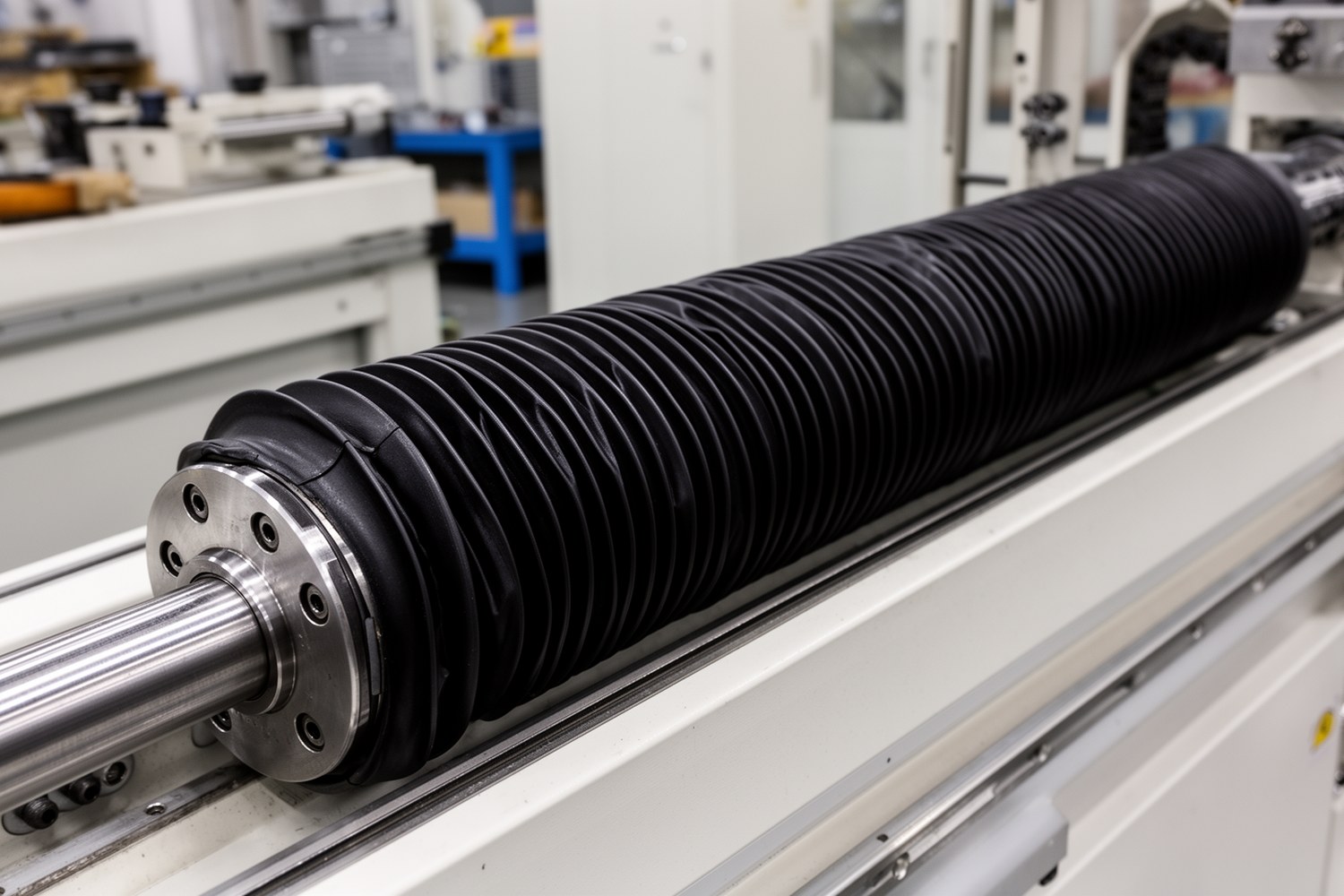

Гофрозащита рельсовых направляющих представляет собой складчатый защитный кожух для узлов линейного перемещения. Он снижает попадание пыли, абразива, стружки, смазочно-охлаждающей жидкости (СОЖ), масла и влаги к рельсу, каретке, дорожкам качения и телам качения. Зона защиты зависит от компоновки: кожух может закрывать участок рельса перед кареткой, участки с двух сторон каретки или весь линейный узел.
- Гофрозащита для рельсовых направляющих применяется на станках с ЧПУ, фрезерных и деревообрабатывающих станках, автоматизированных линиях, измерительных осях и упаковочном оборудовании.
- Защита снижает риск загрязнения, но не делает узел полностью герметичным и не заменяет смазку, штатные уплотнения кареток, очистку зоны и регламентный осмотр.
- При подборе сначала проверяют, хватает ли длины раскрытия на рабочий ход и помещается ли сжатый пакет в крайних положениях.
Что такое гофрозащита рельсовых направляющих
По конструкции гофрозащита похожа на гармошку: складки раскрываются при удалении подвижной части и сжимаются при обратном ходе. Один конец кожуха крепится к неподвижному элементу, второй крепят к каретке, плите, кронштейну или промежуточной планке. В рабочих осях часто применяют не один длинный кожух, а пару кожухов по сторонам каретки.
