Планирование интервалов технического обслуживания подшипниковых узлов относится к задачам надежности. Это управляемый процесс, где решение по интервалу опирается на требования, условия эксплуатации и данные контроля.
Приоритет требований: 1) OEM-документация на оборудование и узел, 2) обязательные нормативные документы (ГОСТ, РД, отраслевые правила), 3) локальные документы предприятия (СТО, карты ТОиР, производственные инструкции). При расхождении применяют более строгое требование и фиксируют основание в изменении регламента.
Belzona 1111, 1 кг20 000 ₽ Без НДС
Devcon Titanium Putty (Ti) 10760, 500 г17 995 ₽ Без НДС
Loctite 243, 10 мл1 450 ₽ Без НДС
Loctite 243, 1000 мл23 500 ₽ Без НДС
Loctite 406, 50 г2 300 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
- Интервал ТО и расчетный ресурс подшипника: разные сущности.
- Ориентировочные диапазоны не являются универсальной нормой.
- Матрица критичности оборудования определяет частоту инспекций и глубину диагностики.
Область применения и границы ориентировочных интервалов
Подход применим к насосам, вентиляторам, конвейерам, редукторным приводам и другим вращающимся агрегатам общего промышленного назначения.
Прямой перенос интервалов допустим только для сопоставимых условий: одинаковый режим работы, близкая наработка, те же точки измерения и единая методика контроля. При частых пусках, ударной нагрузке, высокой запыленности, влаге, агрессивной среде или нестабильной температуре периодичность обслуживания подшипниковых узлов сокращают.
Нормативная база на практике
В рабочем контуре обычно используют OEM-руководства, обязательные НД, локальные СТО, карты ТОиР, журнал дефектов и акты расследования отказов.
Типовые сценарии конфликта требований:
- OEM строже локальной карты: применяют OEM и обновляют локальную карту.
- Обязательный НД строже OEM: применяют обязательный НД как приоритетный.
- Локальный регламент строже OEM из-за условий площадки: допускается при наличии обоснования (статистика отказов, режимы, риски) и утвержденного изменения.
Входные данные для назначения интервалов ТО
До расчета фиксируют: критичность узла, нагрузку, скорость (об/мин), рабочую температуру (°C), запыленность/влажность/агрессивность среды, режим смазки, историю отказов и повторных дефектов. Этот набор нужен для воспроизводимого решения и последующего пересмотра графика.
Базовая стратегия обслуживания
Используют три контура: периодический контроль, диагностика подшипников по состоянию и внеплановое техническое обслуживание подшипников.
- Периодический контроль: стабильные и низкокритичные позиции.
- По состоянию: средняя и высокая критичность, трендовый контроль вибрации, температуры, шума и смазки.
- Внеплановый: запуск по событиям и подтвержденным отклонениям.
Risk-based метод назначения интервалов
Tbase это базовый интервал, K* это коэффициенты условий эксплуатации. Для ухудшающих факторов коэффициенты обычно меньше 1.
Пример расчета в одну строку: Tbase = 90 суток, Kload = 0,8, Ktemp = 0,9, Kenv = 0,7, Kspeed = 1,0, Kcrit = 0,8, тогда Tcorr ≈ 36 суток.
Индекс риска R применяют для ранжирования. Чем выше R, тем выше частота инспекций и ниже допустимая задержка вмешательства.

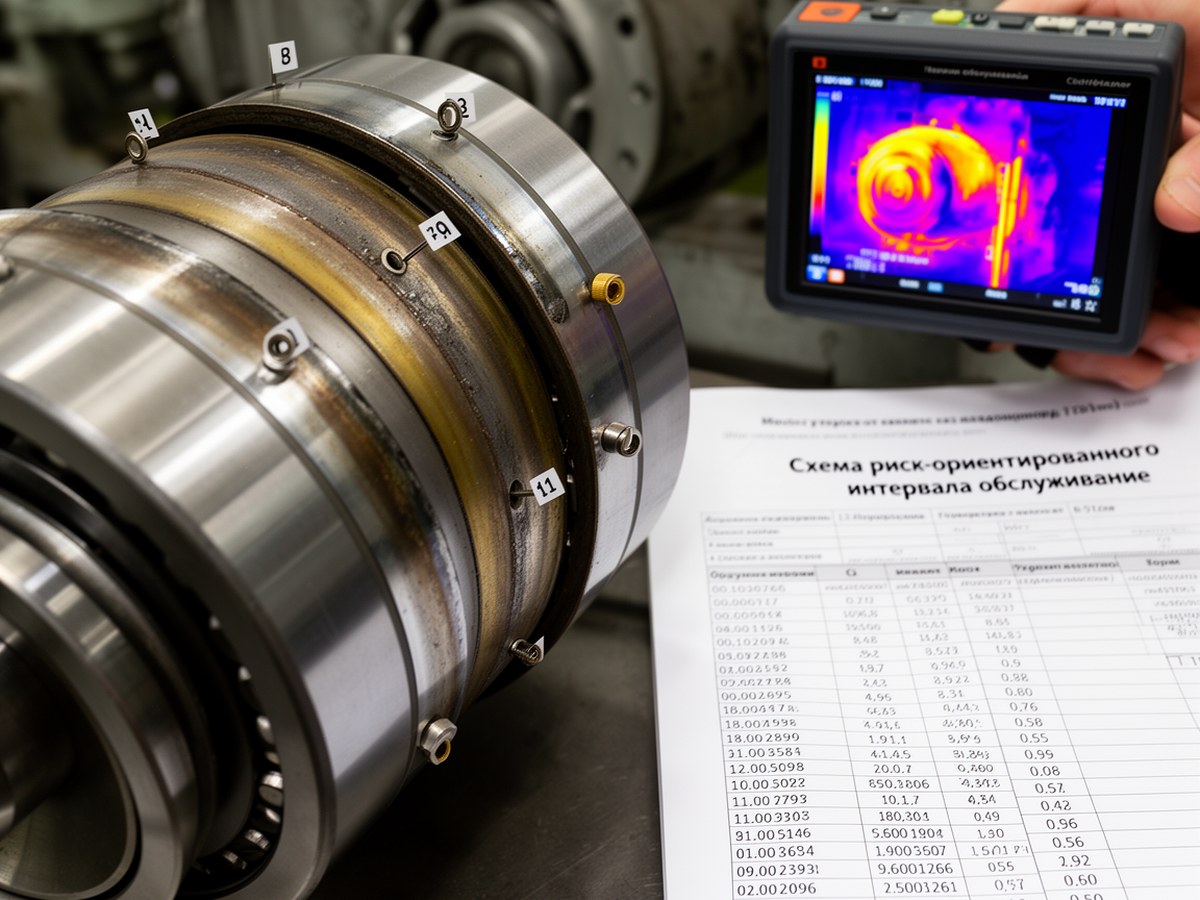

Схема назначения интервала
Разместить сразу после формулы Tcorr.
Пороги и тренды без ложных остановов
Оценивают абсолютный уровень параметра и скорость его изменения.
Правило подтверждения тренда: минимум 3 последовательных измерения в сопоставимом режиме за период не короче 2 базовых циклов контроля. Разовый выброс сначала перепроверяют в той же точке, при той же нагрузке и температуре процесса.
Практика порогов: задают предупредительный и аварийный уровни. При предупредительном уровне увеличивают частоту контроля и уточняют причину, при аварийном уровне выполняют внеплановое ТО по действующему регламенту.
| Симптом | Вероятные причины | Действия |
|---|---|---|
| Рост виброскорости, мм/с | Износ дорожек, несоосность, ослабление посадки, разбалансировка | Внеочередная диагностика, проверка центровки и крепежа, решение о ремонте |
| Локальный перегрев, °C | Недостаток смазки, перегрузка, повышенное трение | Проверка смазки и режима, сокращение интервала контроля |
| Аномальный шум | Повреждение тел качения, загрязнение | Акустический контроль, осмотр, при необходимости останов |
| Потемнение или утечка смазки | Перегрев, загрязнение, дефект уплотнений | Анализ смазки, восстановление герметичности, корректировка карты ТОиР |
Таблицы принятия решений
| Класс условий | Характеристика | Ориентировочная периодичность контроля |
|---|---|---|
| Нормальные | Стабильная нагрузка, умеренная температура, чистая среда | 1 раз в 2-4 месяца |
| Тяжелые | Переменная нагрузка, пуски и остановы, пыль | 1 раз в 2-6 недель |
| Агрессивные | Влага, химически активная среда, перегрев, высокая запыленность | Еженедельно или онлайн-мониторинг |
| Матрица критичности оборудования | Последствия отказа | Требуемая частота инспекций |
|---|---|---|
| Низкая | Локальное снижение производительности | По общему графику участка |
| Средняя | Простой линии в смену | Учащенный контроль и периодическая диагностика |
| Высокая | Риск аварии, значимый ущерб, критичный процесс | Частый контроль, диагностика по состоянию, готовность к быстрому вмешательству |
Пересмотр графика и регламент эскалации
График пересматривают при подтвержденном ухудшении трендов, повторе дефектов, изменении режима работы, смене смазки, модернизации узла или после аварийной остановки.
Чек-лист перехода к внеплановому ТО:
- Достигнут аварийный порог вибрации или температуры.
- Повторное отклонение по смазке или шуму после вмешательства.
- Подтвержден устойчивый негативный тренд по правилу 3 измерений.
- Резкое изменение нагрузки или температуры процесса.
- Связанный узел дал отказ, повышающий риск каскадного повреждения.
Минимальный журнал ТО и качество данных
Обязательные поля записи: ID узла, дата и время, наработка, режим в точке измерения, температура, виброскорость (мм/с), признаки шума, состояние смазки, выполненные действия, ответственный, решение по следующему интервалу, критерий эскалации.
Для надежного анализа важна сопоставимость данных: одинаковые точки, одинаковый режим, одинаковая методика и приборы с подтвержденной поверкой.
Типовые ошибки
- Завышенный интервал: позднее выявление деградации, рост аварийных остановов.
- Заниженный интервал: лишние трудозатраты, рост вмешательств без эффекта.
- Смешение понятий ресурса и интервала ТО: неверные ожидания по надежности.
- Решения по единичному выбросу: ложные остановы и нестабильный график.
Итоговый принцип простой: интервалы обслуживания назначают по иерархии требований, подтверждают данными диагностики и регулярно пересматривают по риску и фактической динамике состояния.
