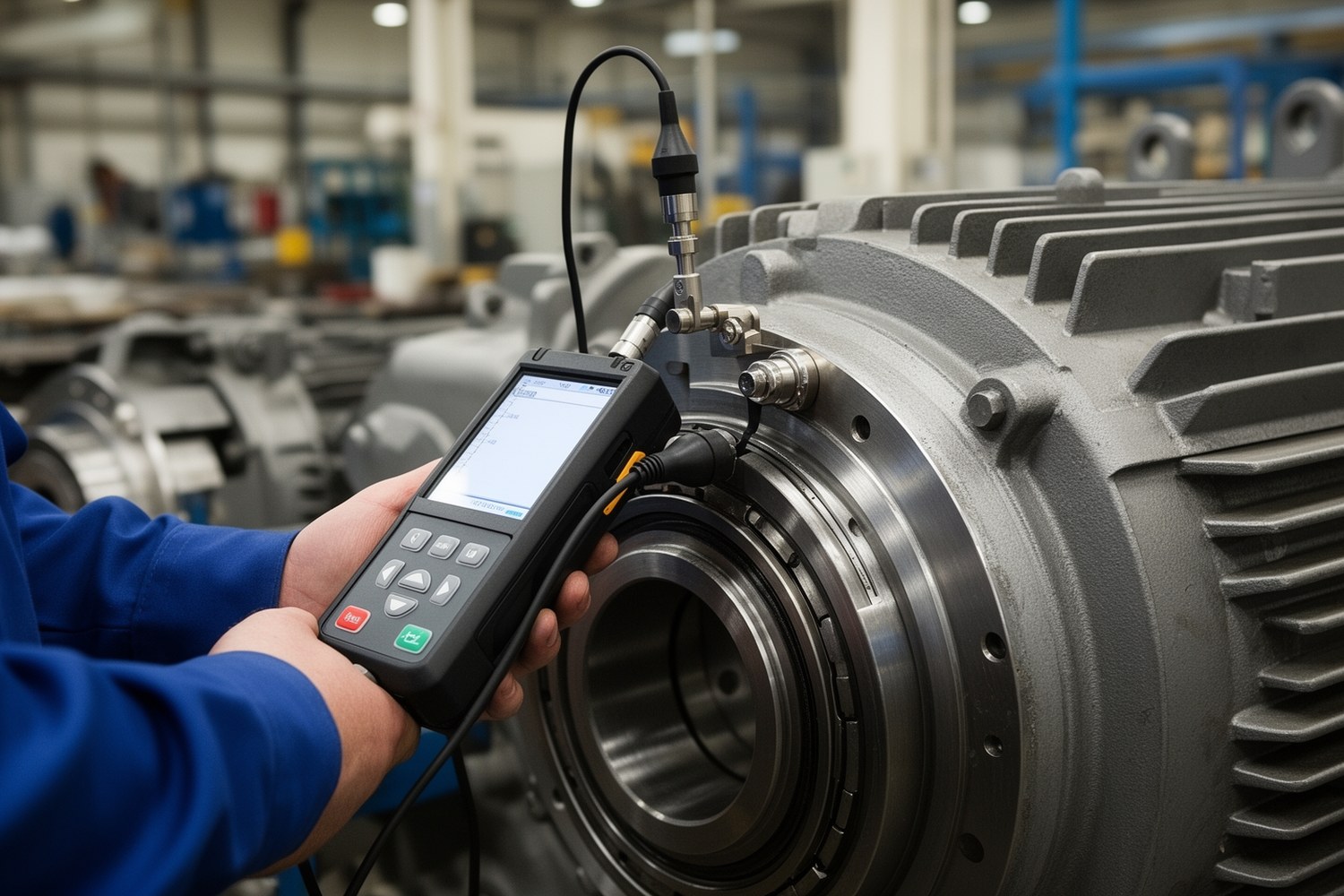

Вибрационная диагностика износа подшипников качения на промышленном оборудовании работает как последовательность: скрининг, подтверждение, решение. Практически важно отслеживать общий уровень вибрации, FFT-спектр и тренд состояния во времени.
- Разовый пик сам по себе не является диагнозом.
- Абсолютные пороги полезны для первичной оценки, относительные критерии точнее в эксплуатации.
- Решение принимают по риску и темпу деградации.
Задача диагностики и границы применимости
Ответ на вопрос «как выявлять износ подшипников по виброспектрам и трендам»: собирать сопоставимые данные, выделять характерные частоты подшипника, подтверждать прогрессию признаков и принимать решение по риску.
Belzona 1111, 1 кг20 000 ₽ Без НДС
Devcon Titanium Putty (Ti) 10760, 500 г17 995 ₽ Без НДС
Loctite 243, 10 мл1 450 ₽ Без НДС
Loctite 243, 1000 мл23 500 ₽ Без НДС
Loctite 406, 50 г2 300 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
Метод наиболее надежен при стабильных оборотах и нагрузке. При сильной вариативности режима, резонансах и наложении дефектов нужна дополнительная верификация и повторные измерения.
Как собирать сопоставимые виброданные
Для подшипников качения обычно используют акселерометр. Ключевое требование, повторяемость точки, оси и режима.
| Параметр | Рекомендуемый подход | Почему важно |
|---|---|---|
| Датчик | Акселерометр, жесткое крепление | Стабильная регистрация ВЧ-компонент |
| Точка | Жесткая часть корпуса подшипника | Меньше структурных искажений |
| Оси | Минимум 2, лучше 3 | Разные направления проявления дефекта |
| Режим | Сопоставимые обороты и нагрузка | Корректное сравнение спектров и трендов |
| Периодичность | Фиксированный интервал маршрута | Раннее выявление ускорения деградации |
Точка и оси измерения

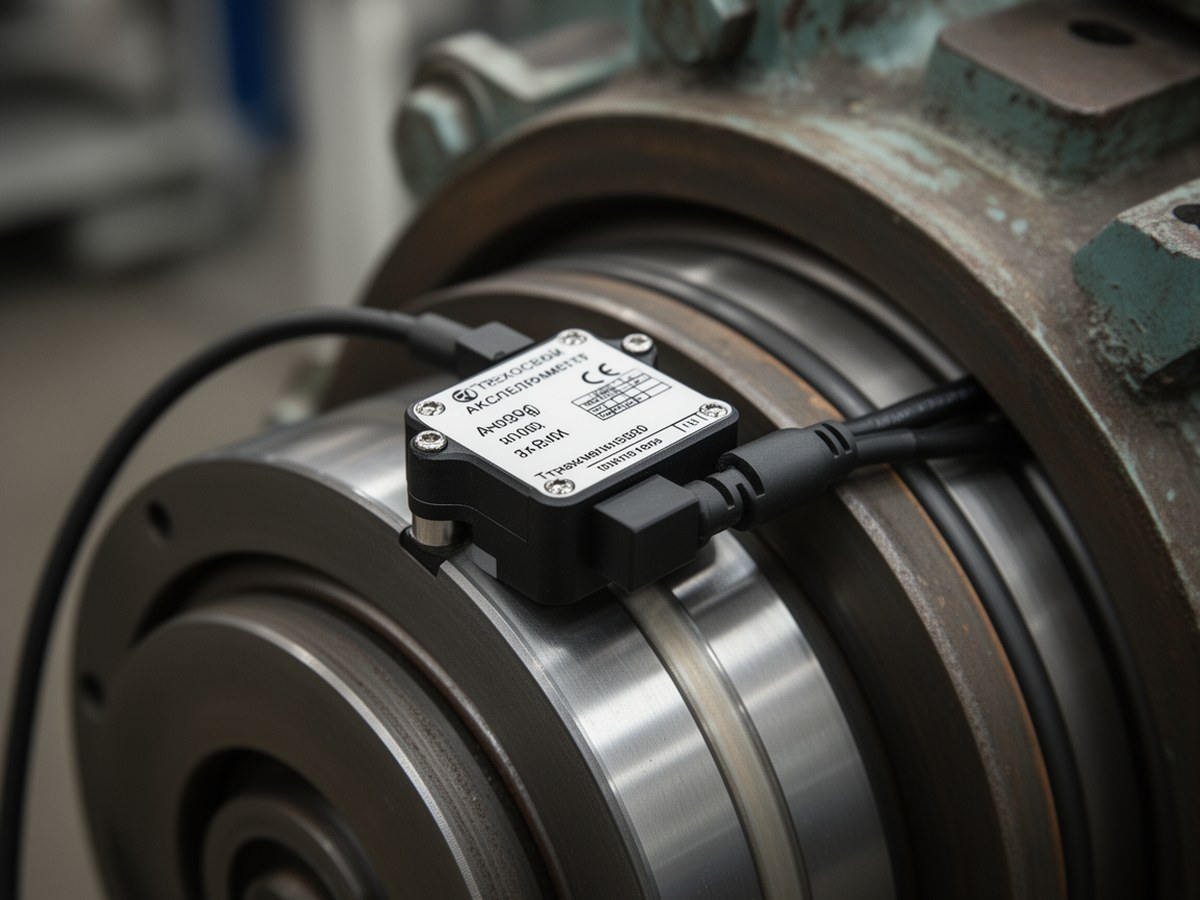

Иллюстрация показывает типичное размещение датчика на жесткой части корпуса подшипника.
Единицы и диапазоны, которые нельзя смешивать
| Метрика | Единица | Применение |
|---|---|---|
| Общий уровень вибрации (broadband) | мм/с RMS (иногда мм/с peak) | Скрининг, сравнение с ISO 10816/20816 или внутренними порогами |
| Спектральная амплитуда ускорения | g или м/с² | БПФО/БПФИ/FTF, гармоники, боковые полосы |
| Частота | Гц или порядки xRPM | Идентификация источника возбуждения |
Нормализация при переменных режимах
- Применяйте order analysis (xRPM) и order tracking при плавающих оборотах.
- Ведите отдельные тренды по бинам режима, например 70–80% и 80–90% нагрузки.
- Не сравнивайте напрямую измерения из несопоставимых режимов.
Какие метрики отслеживать: общий уровень, FFT и тренды
Общий уровень вибрации используют для быстрого скрининга. FFT-спектр (быстрое преобразование Фурье) нужен для подтверждения частотных маркеров. Тренд состояния показывает скорость изменения признаков и дает основу для решения по обслуживанию.
Характерные частоты подшипников и диагностические признаки
Ключевые маркеры: БПФО (BPFO), БПФИ (BPFI), частота вращения сепаратора FTF (Fundamental Train Frequency). Для ранних стадий дополнительно полезен анализ огибающей (envelope, демодуляция).
BPFO = (Z/2) × frot × (1 − (d/D) cosθ)
BPFI = (Z/2) × frot × (1 + (d/D) cosθ)
FTF = (1/2) × frot × (1 − (d/D) cosθ)
Где Z число тел качения, frot частота вращения вала, d диаметр тела качения, D диаметр делительной окружности, θ угол контакта. Упрощения вида 0,4/0,6 допустимы только для грубой первичной разметки и не для точной диагностики.
| Стадия | Что видно в спектре | Что видно в тренде | Типичное решение |
|---|---|---|---|
| Ранняя | Пики вблизи БПФО/БПФИ, слабые гармоники | Устойчивый медленный рост | Сократить интервал контроля |
| Развитая | Гармоники, боковые полосы 1×RPM, рост ВЧ-фона | Ускорение роста | Планировать ремонтное окно |
| Критическая | Высокий ВЧ-шумовой пол, множественные гармоники, нестабильность | Резкий подъем признаков | Готовить вывод из работы/останов |
Базовая линия и сигма-маска
Для однотипного парка машин формируют базовую линию μ(f) и σ(f) по исправным агрегатам в сопоставимых режимах. Типовая маска:
Maskalert(f) = μ(f) + 1σ(f)
Maskalarm(f) = μ(f) + 2σ(f)
Превышение отдельной линии маски не равно автоматическому отказу, требуется подтверждение по частотной модели и тренду.
Верификация причины вибрации: если/то
| Если в спектре | То вероятнее | Что проверить дополнительно |
|---|---|---|
| Доминирует 1×RPM, мало несинхронных линий | Дисбаланс | Фаза, состояние ротора, отложения |
| Сильные 1× и 2×RPM, выраженная осевая компонента | Несоосность | Центровка, тепловой рост, муфта |
| Широкополосный рост на НЧ, множественные гармоники 1× | Ослабление/люфт | Крепеж, опоры, фундамент |
| Линии на частоте зацепления и боковые полосы вокруг нее | Зубчатый дефект | Состояние зубьев, зазор, нагрузка |
| БПФО/БПФИ/FTF, их гармоники, ВЧ-шум, envelope-маркеры | Дефект подшипника качения | Повторный замер, тренд, режимные факторы |
Пошаговый алгоритм решения
- Скрининг по общему уровню вибрации (с учетом ISO 10816/20816 и внутренних порогов).
- Подтверждение в FFT-спектре, разметка 1×RPM, БПФО/БПФИ/FTF.
- Проверка гармоник, боковых полос, ВЧ-шумового пола и огибающей.
- Сравнение с базовой линией и сигма-маской в сопоставимом режиме.
- Верификация по таблице «если/то» для исключения конкурирующих дефектов.
- Решение по риску: наблюдать, планировать ремонт или выводить из работы.
Прогноз остаточного ресурса по тренду
Базовая оценка:
RUL ≈ (Acrit − Anow) / (dA/dt)
Ограничения применимости: минимум 6–8 точек тренда, сопоставимый режим, устойчивый знак и уровень темпа деградации. Практически корректнее выдавать диапазон (например P10–P90), а при смене темпа пересчитывать прогноз сразу.
Типовые ошибки
- Сравнение несопоставимых режимов без нормализации по xRPM и нагрузке.
- Смешение метрик, мм/с RMS и g без явного разграничения задач.
- Диагноз по одному измерению без подтверждения в тренде.
- Игнорирование верификации конкурирующих дефектов.
