При длительном хранении у ОПУ в первую очередь страдают дорожки и тела качения, зубчатый венец, уплотнения, смазка и посадочные поверхности. Консервация помогает защитить узел от влаги, пыли, коррозии и локальных нагрузок до монтажа или ввода в работу.
Коротко главное
- Перед хранением ОПУ осматривают, очищают и просушивают. Защитные составы наносят только на подготовленные поверхности.
- Опорно-поворотное устройство размещают горизонтально, на ровной опоре, в сухом закрытом помещении. Упаковку, влажность и состояние опор периодически контролируют.
- Перед вводом в работу узел расконсервируют, обновляют рабочую смазку и сверяют состояние с паспортом изделия.
Консервация ОПУ означает подготовку опорно-поворотного устройства к хранению: узел защищают от влаги, пыли, коррозии, старения смазки и неравномерных нагрузок. Процедура нужна при складском хранении нового изделия, длительном простое техники, ожидании ремонта или резервировании ответственного компонента.
- ОПУ воспринимает осевые, радиальные и опрокидывающие нагрузки, поэтому повреждение дорожек качения или зубчатого венца быстро влияет на ресурс.
- Консервация не заменяет ремонт: коррозию, поврежденные уплотнения, загрязненную смазку и ненормальный момент вращения нужно выявить до упаковки.
- Марки смазок, допустимые температуры, интервалы осмотра и порядок расконсервации сверяют с паспортом ОПУ и документацией производителя.
Что такое консервация ОПУ
Опорно-поворотное устройство обеспечивает вращение поворотной части машины и одновременно воспринимает осевые, радиальные и опрокидывающие нагрузки. Такие узлы применяются в кранах, экскаваторах, манипуляторах, буровых установках и другой технике с поворотной платформой.
Консервация отличается от обычного складского хранения тем, что включает подготовку поверхностей, защиту внутренних и наружных зон, барьерную упаковку и периодический контроль. В этой статье речь идет об ОПУ как механическом узле. Не следует смешивать его с ОПО, опасным производственным объектом из области промышленной безопасности.
Кратковременное и длительное хранение
| Ситуация | Что обычно требуется | Что проверить |
|---|---|---|
| Кратковременное хранение | Заводская упаковка, сухое помещение, защита от пыли и ударов | Срок действия заводской консервации и целостность упаковки |
| Длительное хранение ОПУ | Осмотр, очистка, защитные составы, барьерная упаковка, журнал контроля | Условия склада, состояние влагопоглотителя, сроки осмотров по паспорту |
| Повторная консервация | Повторный осмотр, обновление защитного слоя, замена влагопоглотителя и переупаковка | Следы влаги, повреждение упаковки, истечение срока защиты, хранение сверх паспортного срока |
Почему ОПУ чувствительно к хранению
Даже без рабочей нагрузки внутри узла остаются риски. Влага может попасть к дорожкам качения, конденсат образоваться под упаковкой, смазка загустеть или расслоиться, а уплотнения потерять эластичность. При хранении на неровной опоре появляются локальные напряжения и точечные нагрузки на тела качения.
- Уязвимые зоны: дорожки качения, шарики или ролики, зубчатый венец, уплотнения, посадочные плоскости, крепежные отверстия, смазочные каналы.
- Типовые повреждения: поверхностная и точечная коррозия, загрязнение смазки, задиры на зубьях, деформация уплотнений, повышенный момент вращения после хранения.
Осмотр перед консервацией
Перед нанесением защитных составов состояние изделия проверяют и фиксируют. Если законсервировать узел с уже имеющимся дефектом, хранение усложнит диагностику и может скрыть причину будущей неисправности.
| Что проверить | Контрольное действие | Когда нужна дополнительная диагностика |
|---|---|---|
| Корпус и кольца | Осмотреть на трещины, сколы, следы ударов, очаги коррозии | Есть деформация, раковины, глубокая ржавчина |
| Зубчатый венец | Проверить износ, забоины, загрязнения между зубьями | Есть выкрошенные участки, заусенцы, следы перегрева |
| Уплотнения | Оценить эластичность, прилегание, разрывы и выдавливание | Уплотнение растрескалось или пропускает загрязнения |
| Смазка | Проверить наличие воды, абразива, расслоения, постороннего запаха | Смазка загрязнена, вымыта или не соответствует паспорту |
| Люфт и вращение | Проверить плавность хода и момент вращения без рывков | Есть закусывание, шум, резкий рост момента |
| Документация | Проверить паспорт, маркировку, дату изготовления, сведения о ремонтах и предыдущей консервации | Нет идентификации изделия или неизвестны ограничения производителя |
Когда нельзя консервировать без ремонта
Консервация допустима только для узла, состояние которого понятно. Перед упаковкой требуется ремонт или расширенная диагностика, если обнаружены коррозия дорожек качения, повреждение зубьев, разрушение уплотнений, ненормальный момент вращения, вода в смазке, деформация колец или повреждение посадочных поверхностей.
Очистка и сушка
Очистку выполняют до консервации. При очистке убирают пыль, абразив, остатки загрязненной смазки и влагу так, чтобы не занести их внутрь подшипниковой части. Промывку зоны уплотнений водой, паром или растворителем под давлением применяют только тогда, когда это прямо разрешено производителем.
- Снять рыхлые загрязнения с наружных поверхностей мягкими щетками, салфетками или сухим очищенным воздухом.
- Очистить зубчатый венец и открытые металлические зоны совместимым составом.
- Удалить старую смазку только там, где это предусмотрено технологией и не нарушает уплотнения.
- Просушить поверхности до отсутствия конденсата и следов моющих жидкостей.
- Закрыть смазочные каналы, резьбовые отверстия и технологические полости заглушками, если это предусмотрено упаковкой.
Абразивная обработка посадочных поверхностей без последующего контроля геометрии недопустима: можно удалить коррозию, но получить нарушение прилегания при монтаже.
Нанесение защитных составов
Защитный материал выбирают по сроку хранения, состоянию узла, типу упаковки и требованиям паспорта. Универсальной смазки для всех ОПУ нет: состав должен быть совместим с рабочей смазкой, материалом уплотнений и температурой хранения.
| Материал | Где применять | Что контролировать |
|---|---|---|
| Консервационная смазка | Зубчатый венец, открытые металлические поверхности, доступные зоны качения по инструкции | Сплошность пленки, отсутствие комков и загрязнений |
| Антикоррозионное масло | Тонкие внутренние полости и обработанные поверхности, где нужна текучая защита | Совместимость с будущей рабочей смазкой |
| Восковой или пленкообразующий состав | Наружные поверхности, посадочные плоскости, торцы | Равномерность покрытия и возможность удаления при расконсервации |
| VCI-материалы | Закрытая упаковка и полости, где требуется антикоррозионная защита в замкнутом объеме | Герметичность упаковки и срок активности материала |
| Влагопоглотитель | Внутри барьерной упаковки или контейнера | Индикатор насыщения и своевременная замена |
| Заглушки и колпачки | Смазочные каналы, резьбовые отверстия, штуцеры | Плотность посадки и отсутствие повреждения резьбы |
Наносить защиту следует тонким равномерным слоем. Излишки смазки на зубчатом венце собирают пыль, а слишком толстая пленка на посадочной поверхности усложняет последующую очистку и контроль геометрии.

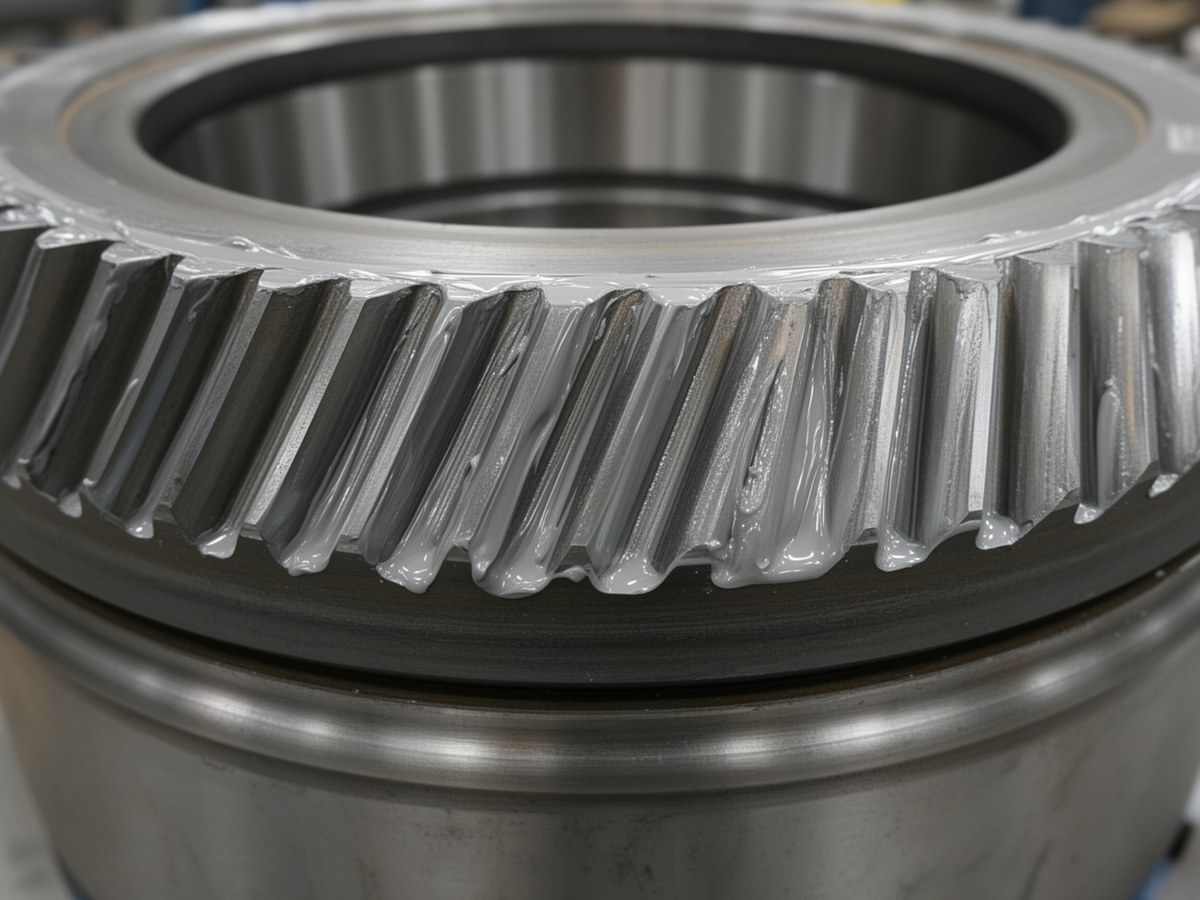

Защита зубчатого венца
Покажите крупный план обработанной зоны без схем и подписей на изображении.
Упаковка и размещение на хранение
После обработки узел упаковывают так, чтобы защитный слой не был поврежден при перемещении, а внутрь не попадали влага и пыль. Для длительного хранения обычно используют барьерную пленку, VCI-бумагу или VCI-пленку, влагопоглотители и индикаторы влажности.

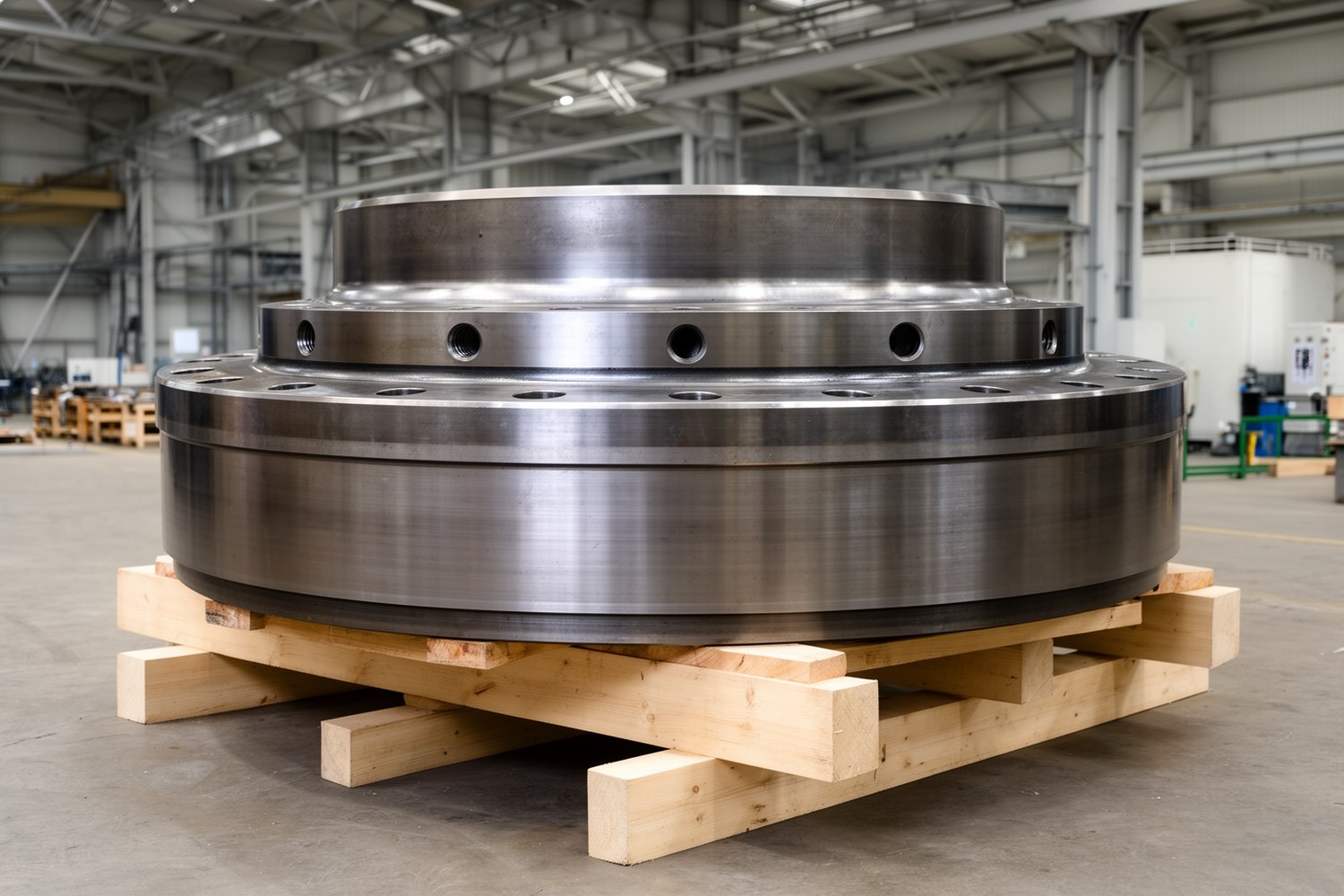

Размещать изделие рекомендуется горизонтально, на ровной жесткой опоре. Опора должна распределять нагрузку по окружности и не создавать перекосов. Хранение на полу без подкладок, на неровных брусках или в штабеле без расчетных прокладок повышает риск деформации колец и повреждения дорожек качения.
При перемещении внутри склада защищают зубья и уплотнения от ударов, используют предусмотренные точки строповки и не допускают рывков при подъеме. Временная транспортная оснастка не должна передавать нагрузку через зубчатый венец ОПУ.
| Параметр | Рекомендуемый подход | Ограничение |
|---|---|---|
| Положение | Горизонтально, без перекоса колец | Вертикальное хранение допускается только по документации производителя |
| Опора | Ровная площадка или прокладки с равномерной поддержкой | Нельзя оставлять узел на отдельных случайных точках опоры |
| Штабелирование | Только при наличии расчетных прокладок и разрешения производителя | Нельзя передавать вес верхнего изделия через зубья или уплотнения |
| Упаковка | Барьерный материал, герметизация, влагопоглотитель, индикатор влажности | Поврежденную упаковку нужно восстанавливать сразу |
| Маркировка | Дата консервации, срок следующего осмотра, тип защитного состава | Нельзя хранить без идентификации партии и документации |
Условия хранения
Хранение опорно-поворотного устройства лучше организовать в сухом закрытом помещении без прямого увлажнения, солнечного света, агрессивных паров и абразивной пыли. Точные допустимые диапазоны должны быть указаны в паспорте изделия, но общий принцип один: меньше влаги, меньше резких перепадов температуры и меньше загрязнений.
| Фактор | Что поддерживать | Чем опасно нарушение |
|---|---|---|
| Влажность | Сухая среда, контроль индикаторами и осушителями | Коррозия дорожек качения, зубьев и крепежных зон |
| Температура | Стабильный режим без резких суточных перепадов | Конденсат под упаковкой, старение смазки и уплотнений |
| Пыль и абразив | Закрытое помещение, целая упаковка, чистая зона хранения | Загрязнение смазки и повреждение контактных поверхностей |
| УФ и нагрев | Отсутствие прямого солнечного света | Старение полимерных уплотнений и упаковки |
| Агрессивные среды | Удаление от кислотных, щелочных и солевых паров | Ускоренная коррозия и разрушение защитной пленки |
| Вибрация | Спокойная зона без постоянных ударов и вибраций | Микроперемещения тел качения и повреждение дорожек |
Контроль во время хранения
Даже хорошая консервация требует контроля. Осмотр нужен не только для поиска коррозии, но и для проверки упаковки, индикаторов влажности, заглушек, маркировки и журнала хранения. Любые интервалы ниже являются ориентирами для планирования, а не универсальным нормативом: фактический график задают паспорт изделия, условия склада, срок действия защитного состава и внутренний регламент.
| Срок хранения | Ориентир по осмотру | Контрольные действия |
|---|---|---|
| До 3 месяцев | При приемке и перед выдачей | Проверить целостность упаковки, маркировку, отсутствие влаги |
| 3-12 месяцев | Чаще при нестабильной влажности, реже при контролируемом складе | Осмотреть упаковку, индикаторы влажности, опоры и зону хранения |
| 1-3 года | По регламенту, с обязательной сверкой срока защитного состава | Проверить защитную пленку, влагопоглотитель, отсутствие коррозии на доступных зонах |
| Более 3 лет | После оценки состояния и требований паспорта | Рассмотреть повторную консервацию, замену влагопоглотителей и контроль смазки |
Если производитель разрешает периодическое проворачивание, узел можно аккуратно повернуть на заданный угол, чтобы снизить риск длительной точечной нагрузки на одни и те же тела качения. Такая операция не должна повреждать упаковку, нарушать защитный слой или выполняться без записи в журнале.
Когда нужна повторная консервация
Повторную консервацию выполняют не только после истечения календарного срока. Поводом являются повреждение барьерной упаковки, срабатывание индикатора влажности, следы конденсата, коррозия на доступных поверхностях, загрязнение защитной смазки, длительное хранение сверх паспортного срока или отсутствие записей, по которым можно подтвердить условия хранения.
В такой ситуации изделие не следует просто закрывать новой пленкой. Сначала проводят повторный осмотр, оценивают состояние защитного слоя, удаляют влагу и загрязнения, при необходимости обновляют смазку ОПУ и только затем назначают новый срок следующего контроля.
Журнал хранения
Журнал подтверждает условия хранения и историю действий с узлом. В нем фиксируют дату осмотра, идентификацию ОПУ, состояние упаковки, показания индикатора влажности, состояние опор, выявленные дефекты, выполненные работы, замену влагопоглотителя, разрешение на проворачивание и ответственного специалиста.
Расконсервация ОПУ и ввод в эксплуатацию
Расконсервацию выполняют в чистой зоне, чтобы при вскрытии упаковки не занести пыль в смазочные каналы и на посадочные поверхности. Сначала фиксируют состояние упаковки, затем аккуратно удаляют барьерные материалы и проверяют, нет ли конденсата, пятен коррозии или повреждений защитной пленки.
- Проверить документацию: дату консервации, составы, результаты осмотров, ограничения производителя.
- Осмотреть упаковку до вскрытия и зафиксировать следы влаги или механических повреждений.
- Снять упаковочные материалы без контакта режущего инструмента с уплотнениями и зубьями.
- Удалить консервационные составы разрешенным способом.
- Проверить посадочные поверхности, зубчатый венец, крепежные отверстия, уплотнения и смазочные каналы.
- Обновить рабочую смазку согласно паспорту ОПУ.
- Проверить плавность вращения, люфт и момент вращения, если эти операции предусмотрены процедурой.
- Допустить изделие к монтажу только при отсутствии коррозии, загрязнений и отклонений от документации.
Чек-лист перед монтажом
- Документация, паспорт ОПУ и журнал хранения доступны.
- Посадочные поверхности чистые, без коррозии, забоин и остатков защитной пленки.
- Зубчатый венец очищен, зубья не имеют сколов и выраженных задиров.
- Крепежные отверстия и резьбы не повреждены.
- Уплотнения ОПУ целые, эластичные, без разрывов и выдавливания.
- Смазочные каналы проходимы, рабочая смазка внесена по инструкции.
- Вращение плавное, без закусывания, шума и резкого роста момента.
- Все отклонения устранены до установки узла на машину.
Типичные ошибки
| Ошибка | Возможное последствие | Как правильно |
|---|---|---|
| Хранение на полу без ровной опоры | Перекос, локальная нагрузка, повреждение дорожек качения | Использовать ровные опоры с распределением нагрузки по окружности |
| Поврежденная упаковка без ремонта | Попадание влаги и пыли внутрь защитного объема | Восстанавливать барьер и менять влагопоглотитель при необходимости |
| Мойка с попаданием жидкости под уплотнения | Коррозия внутренних поверхностей и загрязнение смазки | Очищать локально и соблюдать ограничения производителя |
| Использование неподходящей смазки | Несовместимость с уплотнениями или рабочей смазкой | Подбирать состав по паспорту и условиям хранения |
| Отсутствие журнала хранения | Невозможно подтвердить условия и сроки осмотров | Фиксировать дату, состояние упаковки, влажность и выполненные работы |
| Ввод в эксплуатацию без расконсервации | Загрязнение рабочей смазки, повышенный момент вращения, ускоренный износ | Удалять защитные составы и обновлять рабочую смазку перед монтажом |
Если при хранении обнаружены влага, коррозия, нарушение упаковки или неизвестное состояние защитного состава, ОПУ нельзя просто переупаковать. Узел сначала осматривают, при необходимости очищают, обновляют защиту и только после этого возвращают на склад или допускают к монтажу.
