Контроль накопленной погрешности шага длинных зубчатых реек применяют для подтверждения точности позиционирования по всей длине хода. Практически это три отдельные задачи: измерение, анализ данных и компенсация.
- Границу «длинной рейки» задают НД/ТУ предприятия; значение 1 м используют как рабочий ориентир, но не как универсальную норму.
- Оценка годности опирается не на один максимум, а на профиль: тренд, периодика, случайная составляющая, повторяемость.
- Результат приемки должен включать неопределенность измерения и ссылку на примененную методику.
Нормативная рамка: что брать из НД
Для формального решения о приемке используйте действующие документы четырех типов:
- Термины и обозначения (профиль, шаг, погрешности) — для единых определений в протоколе.
- Нормы точности и допуски — предельные значения по классу точности и нормируемой длине.
- Методика измерений/внутренний регламент — схема базирования, дискретизация, число прогонов, правила обработки.
- Поверка/калибровка СИ — подтверждение трассируемости и вкладов Type B.
Из НД берут: определения, нормируемые показатели, правила оценки соответствия и форму протокола приемки.
Термины и обозначения
Шагp (мм), расстояние между одноименными точками соседних зубьев по делительной прямой. Локальная погрешность шагаfp,i (мкм). Накопленная погрешность шагаFp,k (мкм) на участке из k шагов. Погрешность k шагов — отклонение длины участка из k шагов от номинала.
Методы измерения: возможности и ограничения
| Метод | Ориентировочная точность | Диапазон длин | Производительность | Комментарий |
|---|---|---|---|---|
| Контактные приспособления | 5-10 мкм | малые/средние | Низкая | Оперативный контроль, сильная зависимость от оператора. |
| КИМ | 1-3 мкм | до габарита КИМ | Средняя | Высокая повторяемость, удобна для приемки. |
| Оптика/лазер | 1-5 мкм | большие длины | Высокая | Требовательна к базированию и среде. |
| Эталонные линейные системы | 0.5-1 мкм | до нескольких метров и более | Средняя | Максимальная точность и стоимость. |
Значения точности зависят от конфигурации стенда, длины трассы и условий. Перед применением в приемке подтвердите пригодность метода через MSA (включая Gage R&R) или аттестованную методику.
Условия измерений, повторяемость и выбор дискретизации
- Температура: фиксируйте температуру рейки и среды, ΔT и время выдержки.
- Базирование: одинаковая схема опор и фиксации для всех прогонов.
- Повторяемость: минимум 3 прогона; расхождение между прогонами задают в методике (обычно как доля допуска).
- Шаг дискретизации: для 1-3 м обычно 1-2 шага зуба, для длиннее 3 м допускается укрупнение на ровных участках и сгущение в проблемных зонах.
- Длина базы: база должна позволять видеть низкочастотный тренд; слишком короткая база маскирует систематику.

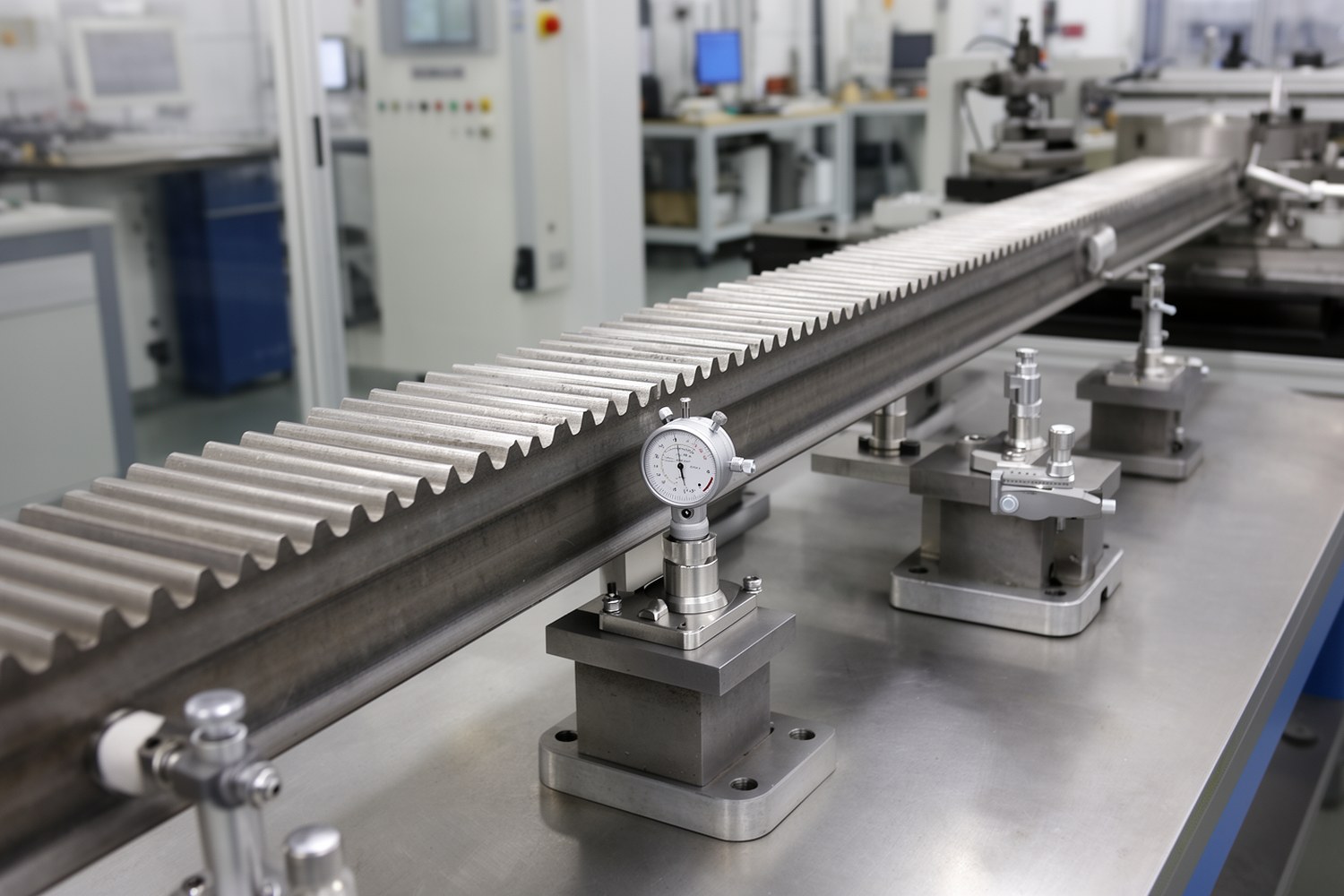

Схема базирования и опор
Показать стабильную установку рейки и контрольные точки до начала прогонов.
Бюджет неопределенности и расширенная неопределенность (k=2)
u_A — повторяемость (Type A), u_T — температура (Type B), u_B — базирование/геометрия (Type B), u_{cal} — калибровка СИ (Type B), u_{res} — дискретность/разрешение (Type B).
Расширенная неопределенность для доверительной вероятности около 95%.
Мини-пример (рейка 2-3 м): если uA=1.2 мкм, uT=1.5 мкм, uB=1.0 мкм, ucal=0.8 мкм, ures=0.5 мкм, то uc≈2.4 мкм, U(k=2)≈4.8 мкм.
Алгоритм контроля (SOP)
- Проверить НД/ТУ, идентификацию рейки, актуальность поверки СИ.
- Стабилизировать условия, очистить поверхность, выполнить базирование.
- Задать длину участка, базу и дискретизацию по методике.
- Снять не менее 3 прогонов в одинаковой конфигурации.
- Рассчитать локальные и накопленные отклонения, оценить повторяемость.
- Выполнить декомпозицию профиля (тренд, периодика, шум).
- Сформировать бюджет неопределенности и U(k=2).
- Принять решение по критериям НД/ТУ, оформить протокол.
Обработка данных и декомпозиция профиля
Пошагово: 1) детрендирование линейной/полиномиальной моделью; 2) поиск периодики через спектральный анализ (FFT) или автокорреляцию; 3) оценка остатка как случайной составляющей.
Критерий значимости периодики: пик в спектре устойчив в повторах и превышает локальный шумовой фон по порогу, заданному методикой (например, отношение амплитуда/шум).
Критерии: производство и эксплуатация (раздельно)
| Сценарий | Что контролируют | Решение |
|---|---|---|
| Входной/межоперационный/финальный производственный контроль | |Fpk| на нормируемой длине, тренд, периодика, повторяемость, U(k=2) | Годен/доработка/брак по НД/ТУ партии. |
| Эксплуатационная верификация | Изменение профиля относительно базового состояния, устойчивость карты компенсации позиционирования | Оставить в работе/обновить карту компенсации/ремонт. |
Для ЧПУ-систем формируют карту компенсации позиционирования по оси и обновляют ее после подтвержденной верификации.
Шаблон протокола приемки (минимум полей)
- Идентификация рейки, партия, длина участка контроля.
- Метод/СИ, номера поверки и калибровки.
- Условия среды и схема базирования.
- Число прогонов и показатели повторяемости.
- График профиля, результаты декомпозиции.
- Бюджет неопределенности, uc и U(k=2).
- Критерии НД/ТУ и итоговое решение.
Симптомы в данных и действия
| Симптом | Вероятная причина | Проверка/действие |
|---|---|---|
| Монотонный дрейф между прогонами | Температура, масштабный коэффициент | Проверить ΔT, поправку по КТР, калибровку. |
| Стабильная волна с фиксированным периодом | Кинематика станка/инструмента | FFT/автокорреляция, сопоставление с шагами приводов. |
| Локальные выбросы | Загрязнение, заусенцы, дефект зуба | Очистка, повторный проход, визуальный контроль. |
| Большой разброс между прогонами | Слабое базирование, вибрация | Перебазировать, усилить опоры, повторить MSA. |
