Контроль точности шага длинных зубчатых реек требует одновременно метрологической строгости и производственной применимости. Ключевая цель: подтвердить соответствие параметров детали допускам и обеспечить прослеживаемость результатов измерений.
Коротко главное
- При приемке обычно контролируют отклонение соседних шагов, накопленную погрешность шага и связанные показатели кинематической точности.
- Результаты сопоставляют с допусками с учетом температурной компенсации и расширенной неопределенности измерений.
- Для серийного контроля применяют MSA (GRR) и межметодную верификацию по эталонной рейке с заданной периодичностью.
Область применения и термины
- Шаг рейкиp, номинальное расстояние между одноименными точками соседних зубьев.
- Отклонение шага от номиналаfp,i, разность фактического шага и номинала: fp,i=pi-p0.
- Отклонение соседних шаговfz,i, разность двух соседних фактических шагов: fz,i=pi+1-pi.
- Накопленная погрешность шагаFp(N), суммарный дрейф на участке из N шагов.
- Кинематическая погрешность, отклонение фактического линейного перемещения передачи от расчетного.
Не смешивайте отклонение параметра детали и погрешность измерения, для приемки это разные сущности.
Belzona 1111, 1 кг20 000 ₽ Без НДС
Devcon Plastic Steel Putty (A) 10110, 500 г4 750 ₽ Без НДС
Devcon Titanium Putty (Ti) 10760, 500 г17 995 ₽ Без НДС
Loctite 243, 10 мл1 450 ₽ Без НДС
Devcon Plastic Steel 5-Minute Putty (SF) 10240, 454 г10 800 ₽ Без НДС
Loctite 243, 1000 мл23 500 ₽ Без НДС
Нормируемые параметры и нормативная карта
| Параметр | Где нормируется | Как проверяется | Критерий приемки |
|---|---|---|---|
| Отклонение соседних шагов | ГОСТ 10242 (показатели кинематической точности, таблицы допусков по степеням точности) | Контактно, оптически или лазерно по утвержденной схеме | |fz,i| ≤ допуск |
| Накопленная погрешность шага | ГОСТ 10242 (нормы кинематической точности), КД/ТУ изделия | Расчет по ряду шагов на заданной базе | |Fp(N)| ≤ допуск |
| Показатели кинематической точности передачи | КД/ТУ передачи, применимые ISO/ГОСТ по точности зацепления | Функциональная проверка перемещения | В пределах нормы для выбранной степени точности |
| Правило решения с учетом U | ГОСТ Р ИСО 14253-1 (правила приемки по измерениям) | Сравнение результата и расширенной неопределенности | Годен при выполнении правила приемки предприятия |
Подготовка к измерениям
- Базирование рейки на повторяемых опорах без изгиба.
- Температура 20,0 °C, контроль градиента по длине рейки.
- Поверка или калибровка СИ и проверка нуля перед серией.
- Минимум 3 повтора по одной схеме до старта приемки партии.
- Условия среды: вибрация, освещенность (для оптики), чистота зубьев.
Рекомендуемые пределы среды для стабильных измерений: |T-20| ≤ 1 °C, градиент по длине ≤ 0,5 °C/м, отсутствие ударной вибрации в момент съема.

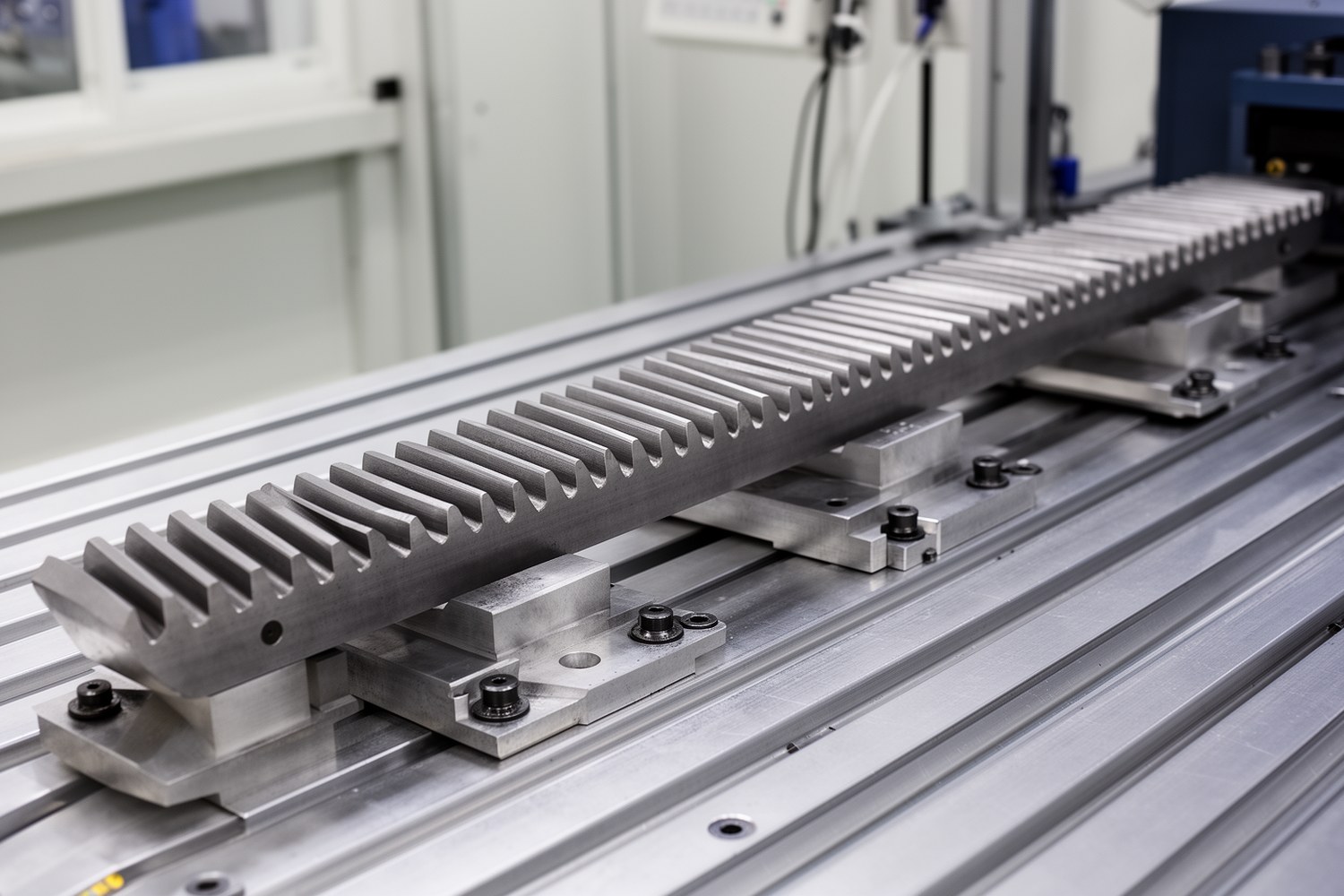

Схема базирования
Иллюстрация опор, базы отсчета и направления измерения для длинной рейки.
Методы контроля и диапазоны применимости
| Метод | Типовой диапазон точности, мкм | Типовой такт | Ограничения среды | Применение |
|---|---|---|---|---|

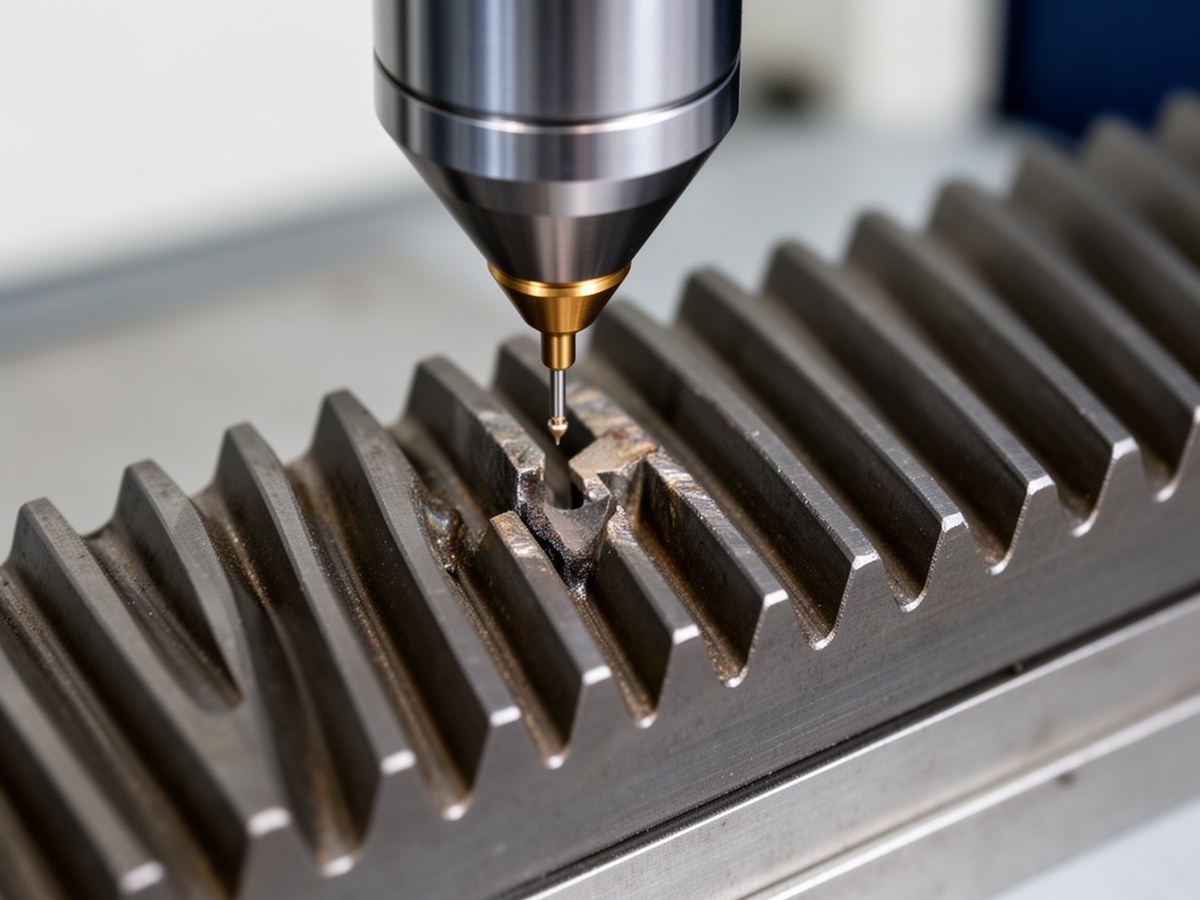

| Контактный (КИМ, шагомер, стенд) | 0,5-3 | Низкий/средний | Сила контакта, базирование | Жесткие допуски, арбитражные измерения |
| Оптический (машинное зрение, профилометр) | 2-10 | Высокий | Освещение, контраст, загрязнение | Серийный скрининг, 100% контроль потока |
| Лазерный (интерферометрия, триангуляция) | 0,1-2 | Средний/высокий | Вибрация, термодрейф воздуха | Длинные рейки и детальная карта отклонений |
Расчеты и числовой пример решения
Накопленная погрешность:Fp(N)=Σpi-N·p0.
Температурная поправка:ΔL=α·L·(T-20).
Пример. Рейка L=2000 мм, сталь α=11,5·10-6 1/°C, измерение при 23 °C. Для участка N=20, p0=10,000 мм получено Σpi=200,018 мм.
- Сырая накопленная: Fp=+18 мкм.
- Температурная поправка к длине участка 200 мм: ΔL=11,5·10-6·200·3=6,9 мкм.
- Компенсированная: Fp,20=18-6,9=11,1 мкм.
- Допуск по КД: ±15 мкм, расширенная неопределенность U(k=2)=3 мкм.
- По правилу приемки предприятия (запас к границе ≥ U): 15-11,1=3,9 мкм ≥ 3 мкм, решение: годен.
MSA (GRR) и межметодная верификация
- План GRR: 10 точек по длине, 3 оператора, 2 повтора.
- Критерий пригодности системы: %GRR ≤ 10% поля допуска (допустимо 10-30% по внутреннему регламенту с обоснованием).
- Межметодная верификация: не реже 1 раза в смену для критичных серий или 1 раз в неделю для стабильного процесса, по эталонной рейке.
Компактный decision-flow выбора метода
- Определить допуски и степень точности зубчатой рейки по КД/ТУ.
- Сопоставить допуск с целевой неопределенностью (обычно U ≤ 1/3 допуска).
- Учесть длину рейки и требуемую плотность точек.
- Проверить такт контроля (100% или выборка).
- Оценить среду (T, градиент, вибрация, освещенность).
- Назначить метод и зафиксировать правило приемки в протоколе.
Протокол контроля и прослеживаемость
Обязательные поля: идентификация детали, параметры и допуски, СИ и статус калибровки, схема базирования, условия среды, сырые данные, поправки, расчет U, правило приемки, итог «годен/не годен», подпись и дата. Храните исходные ряды это база для аудита и работы с рекламациями.
