Косозубая зубчатая рейка применяется в линейных приводах, где важны плавность, повторяемость и умеренный шум. На практике запрос «рейка косозубая» обычно включает расчет и настройку всей пары рейка-шестерня: геометрии, опор шестерни, монтажа и режима смазки.
Коротко главное
- Формулы и допуски применяйте только вместе с выбранным стандартом (ISO, DIN или ГОСТ) и документацией производителя.
- Для силового расчета сначала определяют Ft, от крутящего момента или линейной силы, затем считают Fa по формуле Fa = Ft·tan(β).
- Класс точности рейки подбирают под требуемую точность позиционирования, а не только по описанию в каталоге.
- На длинных ходах итоговые шум и точность чаще всего зависят от качества стыковки секционных реек и настройки бокового зазора в паре рейка-шестерня.
Важно по стандартизации: формулы в статье даны для инженерной оценки и предварительного подбора. Окончательные расчеты, допуски и критерии приемки уточняют по применяемым ISO/DIN/ГОСТ, а также по документации изготовителя рейки и шестерни. Это особенно критично для εβ, классов точности и предельных отклонений.
Термины, обозначения и единицы
Единая система: размеры в мм, силы в Н, углы в градусах.
| Обозначение | Параметр | Единица |
|---|---|---|
| mn | Нормальный модуль | мм |
| mt | Торцевой модуль | мм |
| β | Угол наклона зуба | ° |
| pn | Нормальный шаг | мм |
| Ft | Тангенциальная сила в зацеплении | Н |
| Fa | Осевая сила на шестерне | Н |
| ε | Суммарный коэффициент перекрытия | безразм. |
КИМ, координатно-измерительная машина.
Геометрия и базовые формулы
Формула εβ выше оценочная. Для финальной проверки используйте стандарт и точную геометрию конкретной пары.
Силовой расчет: как получить Ft и Fa
Ft в паре рейка-шестерня можно получить двумя рабочими путями:
- От крутящего момента: Ft = T / r, где T, момент на шестерне (Н·м), r, делительный радиус (м).
- От линейной силы: Ft ≈ Fлинейн / η, где η, КПД механической цепочки до зацепления.
Далее считают осевую силу: Fa = Ft·tan(β), затем проверяют осевую нагрузку на подшипники и схему опор шестерни (радиально-упорные/упорные, преднатяг, тепловой режим).
Мини-пример: T = 18 Н·м, r = 0,03 м, Ft = 600 Н. При β = 20°: Fa = 600·tan20° ≈ 218 Н. Подшипниковый узел должен устойчиво нести не только радиальную, но и осевую составляющую с запасом по ресурсу и нагреву.
Выбор исполнения: модуль, угол, точность, материал
- Выбрать модуль (mn/mt) по силе и габаритам.
- Выбрать β как компромисс между плавностью и Fa.
- Назначить класс точности рейки под требуемое позиционирование.
- Выбрать материал/термообработку под цикл нагрузки и среду.
- Проверить осевую нагрузку на подшипники и ресурс узла.
| Класс точности рейки (ориентир) | Типовая задача | Ожидание по позиционированию |
|---|---|---|
| 5–6 | Прецизионные оси, измерительные и высокоточные ЧПУ-узлы | Минимальные ошибки шага, высокая повторяемость |
| 7 | Станочные и автоматизационные приводы общего назначения | Сбалансированная точность и стоимость |
| 8–9 | Общемашиностроительные перемещения | Приоритет ресурса и технологичности |
Диапазоны ориентировочные, фактическая точность зависит от стандарта, длины хода и качества сборки.
Точность, контроль и боковой зазор
Контролируют шаг, профиль, направление зуба, параллельность баз, а также боковой зазор рейка-шестерня после монтажа. Методы: индикаторные проверки, измерительные каретки, КИМ, контроль пятна контакта.
Монтаж и стыковка секционных реек: что критично в первую очередь
- База: прямолинейность и параллельность до установки.
- Стык: совпадение по высоте и шагу, прокатка через стык без скачка момента.
- Зазор: стабильный боковой зазор по всей длине, без локального натяга.
- Опоры: подтвержденная осевая жесткость под расчетную Fa.
Стыковка секционных реек на длинных ходах должна сопровождаться протоколом приемки: шум и вибрация в зоне стыка, локальный нагрев, изменение усилия перемещения.

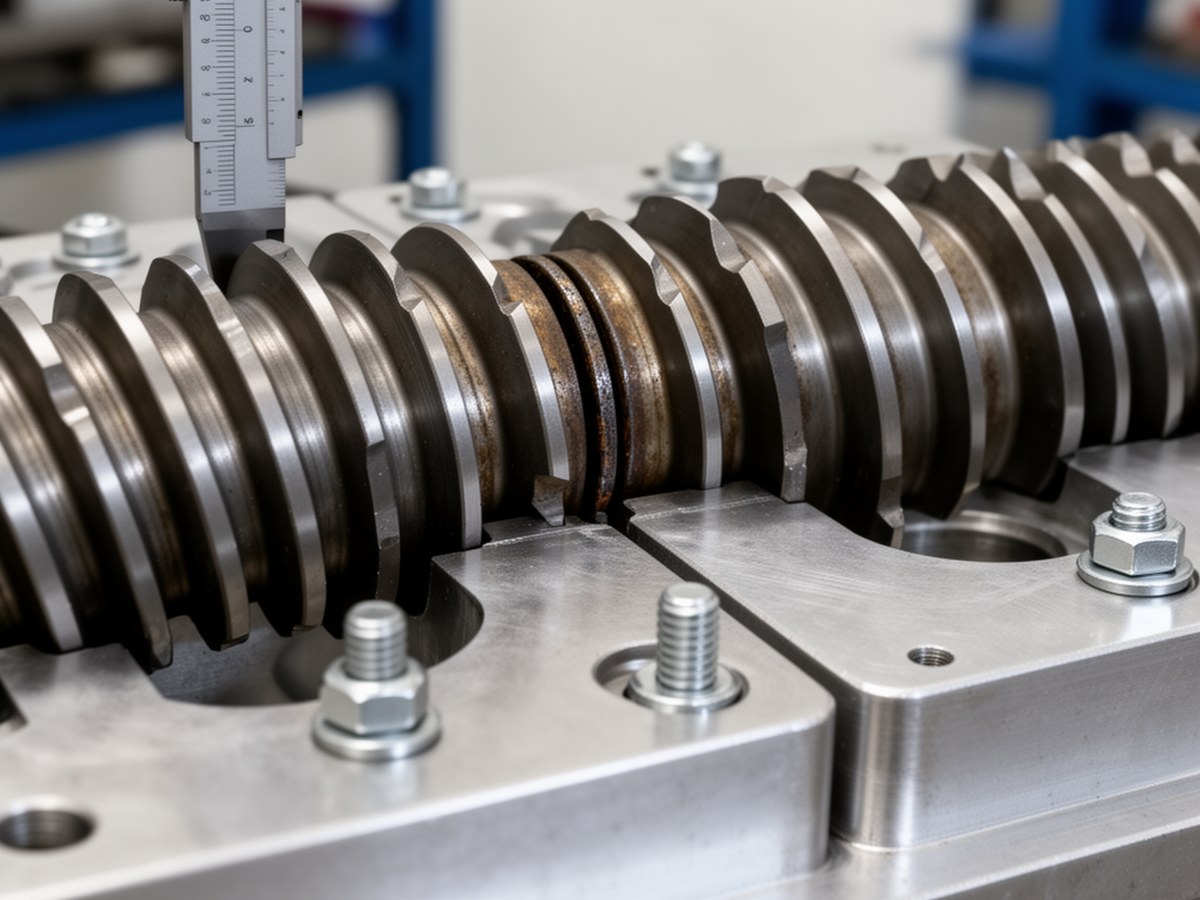

Стык секций на длинном ходе
Разместить перед списком критичных пунктов монтажа.
Смазка и регламент с измеримыми критериями
| Что контролировать | Порог внимания | Действие |
|---|---|---|
| Температура узла шестерни/опор | Стабильный рост выше обычного тренда или локальный перегрев | Проверить смазку, преднатяг, Fa и зацепление |
| Шум | Устойчивый прирост относительно базового уровня после наладки | Проверить стык, боковой зазор, пятно контакта |
| Визуальное состояние зубьев | Сухие зоны, потемнение, задиры, металлическая пыль | Очистка, обновление смазки, поиск причины локальной перегрузки |
| Равномерность хода | Пульсация усилия на фиксированном участке | Локальная проверка геометрии базы и стыка |
Типовые дефекты и действия
| Симптом | Частая причина | Коррекция |
|---|---|---|
| Шум в одной зоне | Стык секций, локальная ошибка высоты | Перевыверка стыка, контроль контакта |
| Люфт | Износ или неверный боковой зазор | Перенастройка зацепления, замена изношенных деталей |
| Перегрев опор | Недоучтенная Fa, ошибка преднатяга | Пересчет подшипникового узла, корректировка сборки |
| Задиры/выкрашивание | Грязь, дефицит смазки, перегрузка | Очистка, защита зоны, пересмотр режима и материала |
Кратко: прямозубая и косозубая рейка
| Критерий | Прямозубая | Косозубая |
|---|---|---|
| Плавность/шум | Обычно ниже плавность и выше шум | Обычно выше плавность и ниже шум |
| Осевая сила | Почти отсутствует | Есть, Fa = Ft·tan(β) |
| Требования к опорам | Ниже | Выше по осевой жесткости |
Сравнение корректно только при сопоставимых точности изготовления, сборке и режиме работы.
