Ниже приведен практический расчет кулачкового механизма с переменным профилем кулачка в формате «вход → метод → выход → критерий приемки». Подход подходит для конструкторского расчета и последующей передачи в производство.
Коротко главное
- Расчет удобно вести в двух частях: кинематика s(φ), v(φ), a(φ), j(φ) и динамика с оценкой сил, моментов и контактной нагрузки.
- Обязательный минимум проверок: профиль без подрезания, угол давления, минимальный радиус кривизны и безотрывность толкателя по всему циклу.
- Критерии приемки задают численно: α, Nmin, запас по контактным напряжениям, допуски на кулачок и повторяемость результатов на стенде.
- Перед серийным выпуском применяют последовательность: аналитический расчет, CAD/CAE, анализ допусков и стендовые испытания механизма.
1. Область применения и границы метода
Метод применим к дисковым и пространственным кулачкам с роликовым, плоским или остроконечным толкателем. Расчет ведут в SI: м, с, Н, Па, рад.
Belzona 1111, 1 кг20 000 ₽ Без НДС
Devcon Titanium Putty (Ti) 10760, 500 г17 995 ₽ Без НДС
Loctite 243, 10 мл1 450 ₽ Без НДС
Loctite 243, 1000 мл23 500 ₽ Без НДС
Loctite 406, 50 г2 300 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
Ограничение: при высоких скоростях и ударных режимах нужна расширенная модель с упругостью и демпфированием.
2. Исходные данные и обозначения
Вход: h, фазовые углы, n/ω, m, k, c, s0, μ, Fext(t), ресурс, габариты, требования к точности. Обозначения: φ, ω, s, v, a, j, F, M, N, α, Rmin.
3. Численные критерии приемки (шаблон)
Пороги зависят от отрасли, но в ТЗ лучше зафиксировать стартовые интервалы и затем уточнить их по испытаниям:
| Параметр | Стартовый ориентир | Комментарий |
|---|---|---|
| Угол давления α | обычно ≤25…30° (кратковременно до 35°) | При превышении растут боковые нагрузки и трение |
| Безотрывность | N(t)>0 по всему циклу, целевой запас ηN=Nmin/Nref ≥0,1…0,2 | Nref выбирают по ТЗ (например, средняя рабочая реакция) |
| Контактный запас | SH=[p] / p0 ≥1,1…1,3 | Для ресурсоемких узлов значение часто выше |
| Пиковые a и j | задают в ТЗ по вибро/шуму и ресурсу | Нужны явные лимиты max|a| и max|j| |
4. Выбор закона движения толкателя
Выбор выполняют по max|v|, max|a|, max|j|, риску вибраций и технологичности. Для большинства задач используют полином 3-4-5 или циклоидальный закон.
5. Кинематический расчет
Выход: диаграммы s(φ), v(φ), a(φ), j(φ), пиковые значения и критические фазы. Если лимиты превышены, корректируют закон или фазовые углы.
6. Синтез профиля кулачка и проверка подрезания
Сначала строят теоретический профиль, затем рабочий профиль по типу толкателя. После этого проверяют подрезание и минимальный радиус кривизны.
Алгоритм приоритета: (1) найти зоны минимального R(φ), (2) проверить условие R(φ)>Rcrit, (3) проверить α(φ), (4) при нарушении увеличить базовый радиус, увеличить фазу подъема, смягчить закон движения или изменить геометрию толкателя.
7. Динамический расчет: знаки и минимальный чек уравнений
Ось +s принимают в направлении подъема толкателя. Тогда для поступательного толкателя:
Отсюда:
При малом трении на первом проходе берут μ=0, находят N, затем итерационно уточняют с учетом трения. Проверка безотрывности толкателя: N(t)>0 на всем цикле, особенно при max ω и на участках отрицательного ускорения.
8. Контактные напряжения и область применимости формул
Контакт Герца используют только в области упругих деформаций, при гладких поверхностях и локальном контакте без выраженной пластики.
Линейный контакт (ролик-кулачок, оценка на единицу длины):
Точечный контакт (сферическая аппроксимация): применяют классические формулы Герца для полуосей пятна контакта и p0. Формулу линейного контакта нельзя подставлять в точечный случай без пересчета геометрии.
Контроль: p0 ≤ [p]/SH, где SH принят по ресурсу и надежности.
9. Допуски кулачка и контроль профиля кулачка
Отклонения профиля, биение и ошибка фазирования увеличивают фактические пики a/j и контактные нагрузки.
| Параметр | Ориентир | Контроль |
|---|---|---|
| Профиль кулачка | ±0,005…±0,05 мм | КИМ/сканирование |
| Радиальное биение | 0,005…0,03 мм | Индикатор/кругломер |
| Ra | 0,2…1,25 мкм | Профилометр |
| Фазирование | 0,05…0,3° | Энкодер/функциональный стенд |

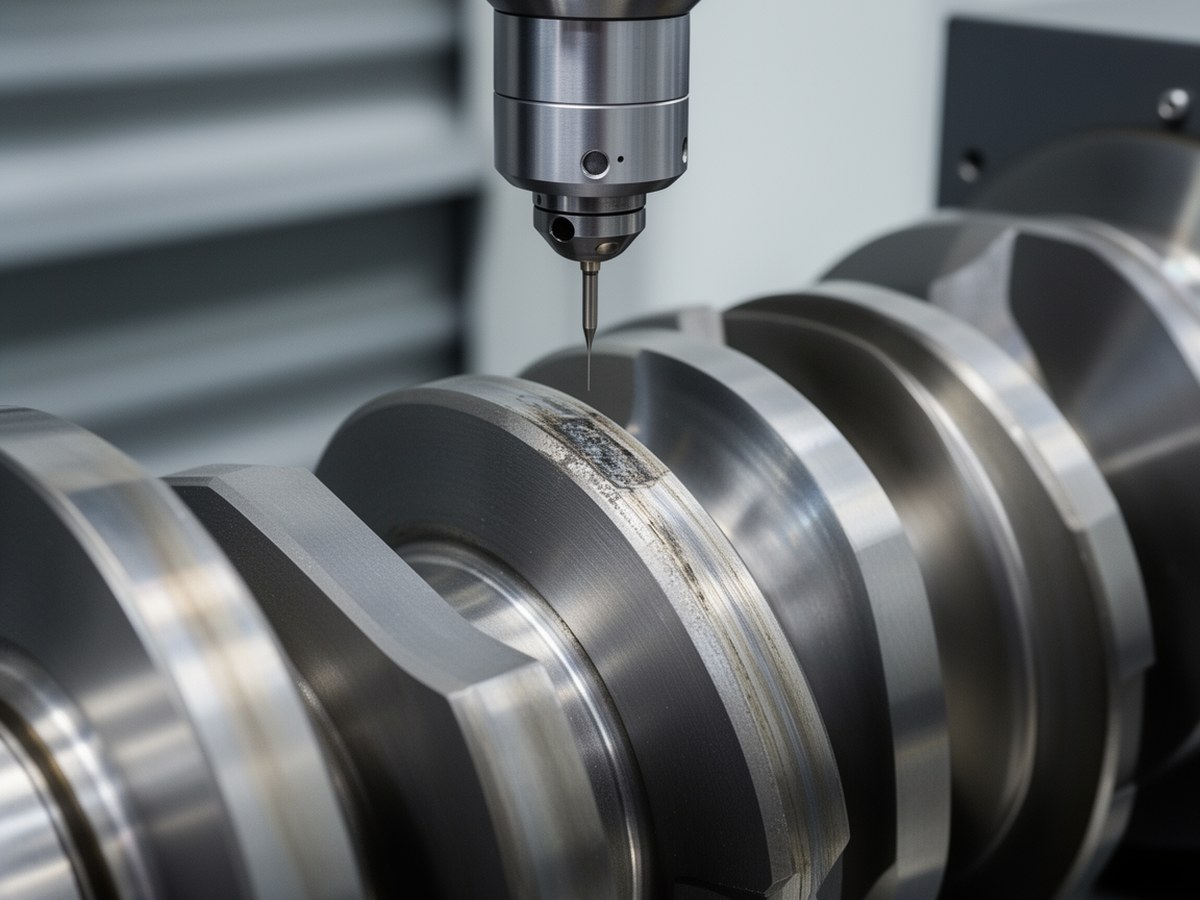

Измерительный контроль профиля
Изображение усиливает связь между допусками, биением и динамическими пиками нагрузки.
10. Материалы, термообработка, смазка
Материал и упрочнение выбирают по p0, скорости скольжения, режиму смазки и ресурсу. При высоких контактных напряжениях обычно применяют поверхностное упрочнение (ТВЧ, цементация, нитрирование) с вязкой сердцевиной.
11. Верификация и стендовые испытания кулачкового механизма
Маршрут: аналитика → CAD/CAE → допуски → стенд → корректировка.
Go/No-Go перед серией: выполнены критерии α, N(t), SH; подтвержден контроль профиля кулачка; нет аномального роста вибрации/температуры на стенде; соблюдены допуски кулачка по партии.
12. Что пересчитывать при изменении n/ω
При изменении скорости вращения пересчитывают v, a, j (масштаб: v~ω, a~ω², j~ω³), затем N(t), момент M(t), p0, запас безотрывности и тепловой режим смазки. Геометрию профиля не меняют, если критерии остаются в допуске.
