Маркировка PMI применяют для корректного подбора узла «рельс + каретка» под задачу по точности, нагрузке и жесткости. Один типоразмер может иметь разные варианты длины каретки, класса точности и натяга, поэтому код всегда читают по блокам.
Коротко главное
- Суффиксы PMI и даже префикс кода зависят от серии и редакции каталога, поэтому сверка с актуальным каталогом обязательна.
- Класс точности N/H/SP выбирают вместе с предварительным натягом и требованиями к монтажной базе.
- Совместимость рельса и каретки PMI подтверждают только по каталогу конкретной серии, внешнее сходство не гарантирует заменяемость.
Как читать маркировку PMI: структура кода
Общий шаблон чтения: тип/префикс кода → серия → типоразмер → длина каретки → класс точности → суффиксы исполнения. Важно: конкретные буквы и их позиции могут отличаться между сериями и ревизиями каталога.
Belzona 1111, 1 кг20 000 ₽ Без НДС
Devcon Titanium Putty (Ti) 10760, 500 г17 995 ₽ Без НДС
Loctite 243, 10 мл1 450 ₽ Без НДС
Loctite 243, 1000 мл23 500 ₽ Без НДС
Loctite 406, 50 г2 300 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
| Позиция в коде | Что означает | Пример | Комментарий |
|---|---|---|---|
| 1 | Тип/префикс кода | M | Префикс может отличаться по серии и редакции каталога |
| 2-3 | Серия | SA | Семейство с собственной геометрией и нагрузочными параметрами |
| 4-5 | Типоразмер | 25 | Связан с габаритами рельса и каретки |
| 6 | Длина каретки | L | В ряде серий применяют S/M/L/E, но набор букв не универсален |
| 7 | Класс точности | H | Например N/H/SP, только если эти классы доступны в данной серии |
| 8+ | Суффиксы исполнения | C, S, T, V и др. | Материал, покрытие, уплотнения, среда, смазка и др. |
Пример 1: MSA25LH. Чтение в рамках серии: SA, типоразмер 25, каретка L, класс H.
Пример 2: MSA20SN. Чтение в рамках серии: SA, типоразмер 20, каретка S, класс N.
Важно: одна и та же буква в разных сериях может относиться к разным признакам. Нельзя считать, что «E» или любой другой символ всегда означает одно и то же.
Серии направляющих PMI и область применения
Серия задает базовую механику узла: габариты, несущую способность, жесткость и набор исполнений.
- Стандартные серии: универсальные задачи автоматизации и станочных узлов.
- Миниатюрные серии: компактные оси с ограничением по массе и габаритам.
- Усиленные серии: повышенные нагрузки и моменты, более жесткие требования к базе.
Типоразмер и геометрия: что проверять
Типоразмер это не только ширина рельса. Проверяют ширину и высоту рельса, длину каретки, высоту узла, шаг крепежа и монтажные базы.
| Параметр | Зачем проверять |
|---|---|
| Ширина и высота рельса, мм | Компоновка и запас по нагрузке/моменту |
| Длина каретки, мм | Жесткость и устойчивость к перекосу |
| Шаг крепежа, мм | Совместимость при замене и retrofit |
| Высота узла, мм | Кинематика и соосность |
Пример выбора между соседними типоразмерами: если узел не помещается по ширине, сначала проверяют меньший размер с кареткой L и двумя каретками на ось; если не хватает запаса по моменту или жесткости, переходят на следующий типоразмер и пересчитывают компоновку.
Длина каретки и влияние на узел
В ряде серий используются обозначения S/M/L/E. Увеличение длины каретки, как правило, повышает моментную жесткость и устойчивость, но увеличивает массу и требования к качеству монтажа.
| Вариант | Типовой эффект | Компромисс |
|---|---|---|
| S | Компактность | Меньший запас по моменту |
| M | Баланс габаритов и жесткости | Умеренный запас |
| L | Выше жесткость и устойчивость к перекосу | Больше длина и масса |
| E | Максимальный запас в пределах серии | Наибольшие габариты |

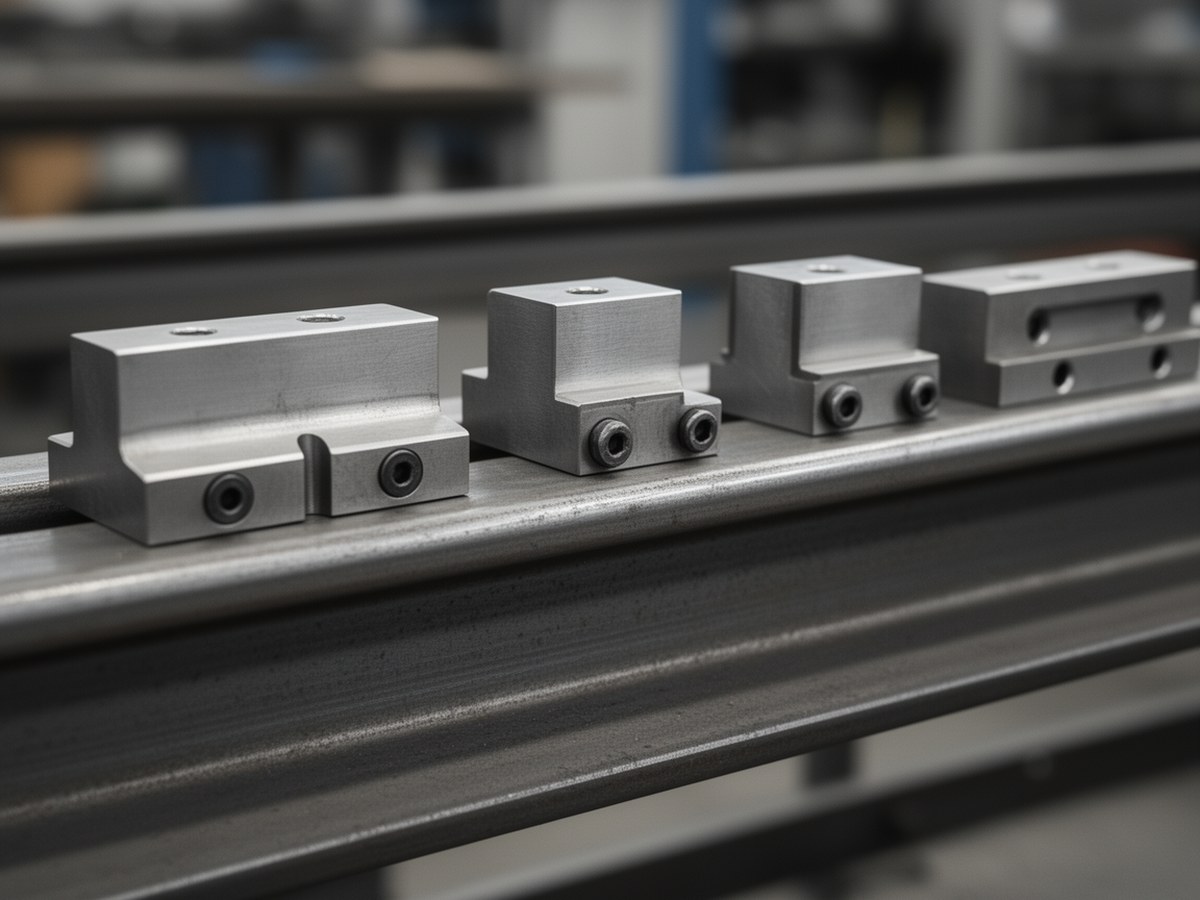

Сравнение длины кареток
Вставить после таблицы по вариантам S/M/L/E.
Класс точности и предварительный натяг
Класс точности определяет допуски, предварительный натяг влияет на люфт, трение и начальную жесткость. Их выбирают совместно.
| Сценарий | Класс точности | Натяг |
|---|---|---|
| Общепромышленная автоматизация | Обычно N или H | Обычно низкий/средний |
| Станочные оси | Обычно H, иногда выше | Средний, по требованию жесткости |
| Измерительные и прецизионные узлы | Обычно SP или эквивалент серии | Подбирают осторожно, с контролем трения и нагрева |
Набор классов (N/H/SP и др.), их допуски в мкм и доступные уровни натяга различаются по сериям. Используйте только таблицы конкретной серии в актуальном каталоге PMI.
Специальные исполнения и условия среды
Суффиксы исполнения отражают материал, покрытие, уплотнения, температурный диапазон и требования к смазке. Для коррозионной, пищевой, высокотемпературной или вакуумной среды проверяют доступность опции именно в выбранной серии.
Ориентировочные формулы для первичной оценки
Формулы ниже применяют только для грубой предварительной оценки. Финальный расчет выполняют по каталожной методике PMI с поправочными коэффициентами.
Условие применимости: типовая оценка для шариковых профильных направляющих при стандартных условиях эксплуатации (нормальная смазка, без ударных режимов, без нестандартных температур).
Это качественная модель влияния силы и момента на прогиб: увеличение длины каретки и расстояния между каретками обычно уменьшает чувствительность узла к моментной нагрузке.
Ошибки при расшифровке маркировки PMI
- Путают символ длины каретки с символом класса точности.
- Переносят обозначения суффиксов PMI из одной серии в другую без проверки.
- Считают одинаковый типоразмер гарантией заменяемости.
- Назначают высокий натяг без проверки трения, нагрева и мощности привода.
- Применяют упрощенные формулы как окончательный расчет.
Совместимость и заменяемость
Совместимость рельса и каретки PMI это каталожное, а не визуальное соответствие. Геометрически похожие серии могут иметь отличия по дорожкам качения, крепежу, высоте узла и допускам, поэтому смешение компонентов без подтверждения не допускается.
Проверка перед заказом: короткий алгоритм
- Подтвердить серию под задачу и условия среды.
- Проверить типоразмер по нагрузке, моменту и компоновке.
- Выбрать длину каретки по требуемой жесткости и массе.
- Согласовать класс точности и предварительный натяг.
- Проверить суффиксы: материал, покрытие, уплотнения, смазка.
- Подтвердить совместимость рельса и каретки по каталогу серии.
- Сверить полный код с актуальной редакцией каталога PMI на дату заказа.
Если код в ТЗ неполный или устаревший
- Запросить у поставщика: серию, типоразмер, длину каретки, класс точности, натяг.
- Уточнить все суффиксы исполнения и версию каталога, по которой дан код.
- Попросить подтверждение совместимости рельса и каретки одной строкой номенклатуры.
